电力电子技术实验报告答案

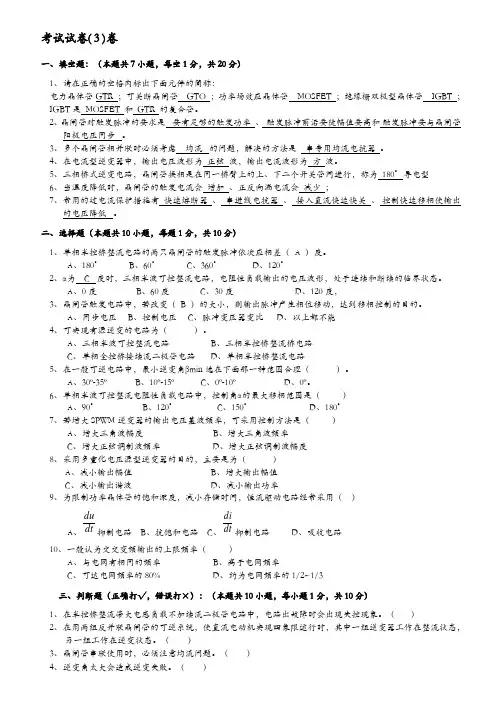

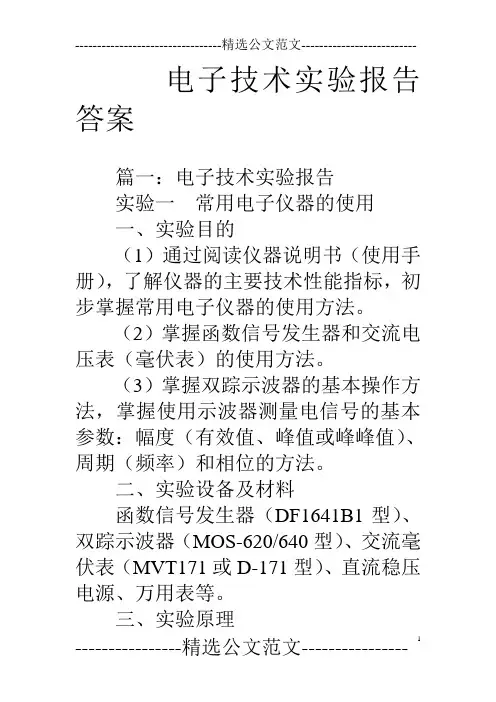

电子技术实验报告答案篇一：电子技术实验报告实验一常用电子仪器的使用一、实验目的（1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。

（2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。

（3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。

二、实验设备及材料函数信号发生器（DF1641B1型）、双踪示波器（MOS-620/640型）、交流毫伏表（MVT171或D-171型）、直流稳压电源、万用表等。

三、实验原理（一）函数信号发生器函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。

函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。

本实验中介绍的DF1641B1型函数信号发生器，是一多功能函数信号发生器。

它可以输出正弦波、三角波和方波，频率范围为Hz ~3 MHz。

其最大输出电压幅度>20V峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。

该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。

1、DF1641B1型函数发生器面板中各旋钮介绍。

如图1-1所示。

51—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关；5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择；10—电压输出；11—TTL 输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择；15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关；19—频率微调；20—频率显示图1-1 DF1641B1型函数发生器面板图`2、操作步骤1后，按下波形选择开关○4以选择信号类型，例如，正弦波。

现代电力电子技术参考答案（仅供参考）一、解：1、因为该电路为带阻感负载，且所以30=αVU U d 82445302203423422.cos .cos .=⨯⨯== α2、AA R U I d d 582441082445..===所以流过晶闸管的电流的有效值为：A I I d VT742531.≈=3、整理变压器副边相电流的有效值为：A I I d L 43632.==4、晶闸管承受的最大电压为：VU U M 89538220662.≈⨯==5、负载的有用功率P 为：kwR I Pd 87619105824422..=⨯==6、整流电路的功率因数为：82702.cos ==απλ7、负载电压的波形8、绘制晶闸管电压u VT1的波形9、绘制晶闸管电流i VT1的波形10、绘制变压器副边a 相电流i a 的波形ER+-+-VDu DEi Li D i u L+-oI C+-Ci o U u CTG解：设该电路是降压斩波电路1、由题意可得输入电压%1027±=V E 输出电压：VU 150=当V E 32410127.%)(=-⨯=时，占空比620324150..≈==E U D 当VE72910127.%)(=+⨯=时，占空比50729150..≈==E U D 所以占空比D 的变化范围为0.5-0.622、要保证电感电流不断续，应使最小负载电流大于临界负载电流因V U W P 151000==,max且保持不变，所以A U p I 6761510000.max max ≈==因VU W P mxin15100==,所以A U p I o 67015100.min min≈==而临界负载电流)(sD Lf U I oB-=120，其中D 的最小值，即0.5，sf =20KHZ所以mH D I f U L o s 28067010202501151230..).()(min =⨯⨯⨯-⨯=-∙=所以只要电感L 大于mH 280.，即可保证整个工作范围内电感电流连续。

实验名称：基本放大电路的研究一、实验目的1. 了解基本放大电路的组成和原理。

2. 掌握放大电路的性能指标和测量方法。

3. 学会使用示波器和信号发生器等实验仪器。

二、实验原理基本放大电路主要由晶体管、电阻和电容等元件组成。

其基本原理是利用晶体管的放大作用，将输入信号放大到所需的电压或电流水平。

放大电路的性能指标主要包括增益、输入阻抗、输出阻抗、带宽和噪声等。

三、实验仪器与设备1. 晶体管（如：3DG6）2. 电阻（不同阻值）3. 电容（不同容量）4. 信号发生器5. 示波器6. 万用表7. 实验电路板8. 电源四、实验步骤1. 按照实验电路图连接电路，注意元件的连接顺序和方向。

2. 调整电源电压，使晶体管工作在放大区。

3. 使用信号发生器产生输入信号，频率和幅度可调。

4. 使用示波器观察输入信号和输出信号的波形，测量输出信号的幅度和相位。

5. 使用万用表测量放大电路的输入阻抗、输出阻抗和带宽。

6. 改变电路元件的参数，观察放大电路性能的变化。

五、实验数据与结果1. 输入信号频率：1kHz2. 输入信号幅度：1Vpp3. 输出信号幅度：10Vpp4. 输入阻抗：50kΩ5. 输出阻抗：1kΩ6. 带宽：100kHz六、实验分析1. 放大电路的增益为输出信号幅度与输入信号幅度的比值，本实验中增益为10。

2. 输入阻抗为晶体管集电极与基极之间的等效电阻，本实验中输入阻抗为50kΩ。

3. 输出阻抗为晶体管发射极与集电极之间的等效电阻，本实验中输出阻抗为1kΩ。

4. 带宽为放大电路能够正常工作的频率范围，本实验中带宽为100kHz。

七、实验结论1. 通过本次实验，我们掌握了基本放大电路的组成和原理。

2. 我们学会了使用示波器和信号发生器等实验仪器进行实验。

3. 通过改变电路元件的参数，我们观察到了放大电路性能的变化，进一步了解了放大电路的性能指标。

八、注意事项1. 在连接电路时，注意元件的连接顺序和方向，避免出现短路或开路。

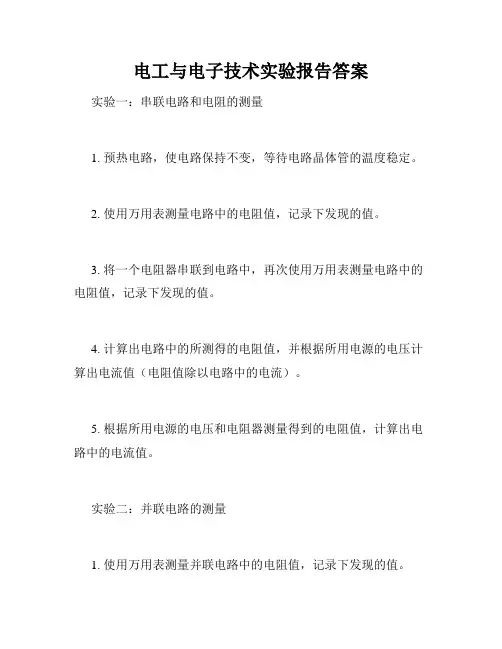

电工与电子技术实验报告答案实验一：串联电路和电阻的测量
1. 预热电路，使电路保持不变，等待电路晶体管的温度稳定。

2. 使用万用表测量电路中的电阻值，记录下发现的值。

3. 将一个电阻器串联到电路中，再次使用万用表测量电路中的电阻值，记录下发现的值。

4. 计算出电路中的所测得的电阻值，并根据所用电源的电压计算出电流值（电阻值除以电路中的电流）。

5. 根据所用电源的电压和电阻器测量得到的电阻值，计算出电路中的电流值。

实验二：并联电路的测量
1. 使用万用表测量并联电路中的电阻值，记录下发现的值。

2. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值（电源电压除以并联电路的电阻值）。

3. 将一个电阻器并联到并联电路中，再次使用万用表测量并联电路中的电阻值，记录下发现的值。

4. 计算出并联电路中的所测得的电阻值，并根据所用电源的电压计算出并联电路中的电流值。

实验三：电比例传感器的实验
1. 连接电比例传感器到电路中。

将数字显示屏连接到电路。

2. 调整电路中的电阻器，以及调整电比例传感器来模拟不同的传感器值。

3. 测试数字显示屏是否能够正常显示传感器的数值。

4. 重复步骤2,直至能够稳定地将不同的传感器数值通过数字显
示屏显示出来。

总结：
在实验中，我学会了测量电路中的电阻值，计算电路的电流值，并使用数字显示屏来显示传感器的电值。

通过这些实验，我也深
入了解到了电子技术的一些基本原理。

电力电子技术习题解答习题一1、晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管关断的条件是什么，如何实现？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压〔UAK>0〕，并在门极施加触发电流〔UGK>0〕。

要使晶闸管由导通转为关断，可利用外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断2、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？答：这是由于晶闸管的阳极电流IA没有到达晶闸管的擎住电流〔IL〕就去掉了触发脉冲，这种情况下，晶闸管将自动返回阻断状态。

在具体电路中，由于阳极电流上升到擎住电流需要一定的时间〔主要由外电路结构决定〕，所以门极触发信号需要保证一定的宽度。

3、图1-32中的阴影局部表示流过晶闸管的电流波形，其最大值均为Im，试计算各波形的电流平均值、有效值。

如不考虑平安裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值Id各为多少？i i2t02t( a)( b)i i04/327/3t027/3t( c)( d)i i029/4t05/429/4t(e)(f)图1-32习题3附图解：〔a〕I da1I m sin(t)d(t)12I mImm202Ia1(Imsinm21(1cos2t)d(t)Imt)2d(t)22002额定电流100A的晶闸管允许流过的电流有效值为157A，那么I m2157314(A)；平均值为：I da Im100A。

〔b〕I db1I m sin(t)d(t)2I mm 0Ib1(I m sint)2d(t)m21(1cos2t)d(t)Im 0022额定电流100A的晶闸管允许流过的电流有效值为 157A，那么I m 2 157 222(A)；平均值为：I dbm141.33(A)。

1Imsin(t) d(t)3〔c〕Idc Imm 321(I m sint)d(m2(1cos2t)d(t)Im13I c t)()I m3338额定电流100A的晶闸管允许流过的电流有效值为157A，那么I m157247.56(A)；平均值为：dc118.21()I mA 。

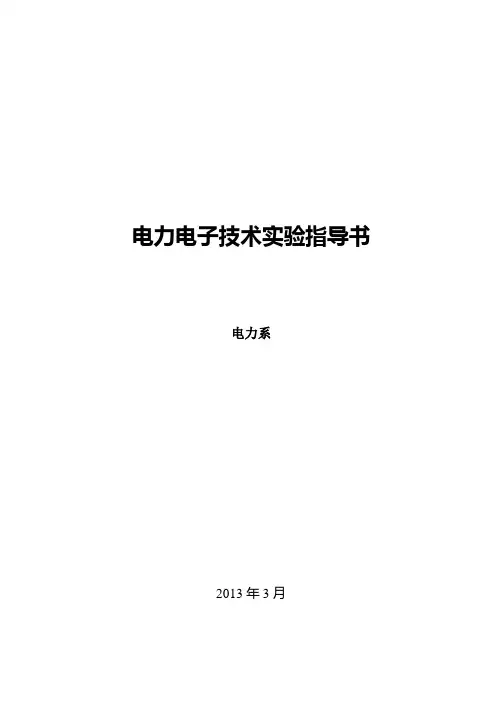

电力电子技术实验指导书电力系2013 年3 月目录第一章电力电子技术实验的基本要求和安全操作说明1. 实验的基本要求........................................................... .• (2)2. 实验前的准备 (2)3. 实验实施 (2)4. 实验总结 (3)5. 实验安全操作规程 (3)第二章电力电子技术实验实验一三相桥式全控整流电路实验 (4)实验二三相全控桥式有源逆变电路实验 (7)实验三交直交变频电路实验 (10)实验四直流斩波电路的性能研究 (13)第一章电力电子技术实验的基本要求和安全操作说明一、实验的基本要求电力电子技术既是一门技术基础课，也是实用性很强的一门课。

电力电子实验是该课程理论教学的重要补充和继续，而理论则是实验教学的基础学生在实验中应学会运用所学的理论知识去分析和解决实际问题，提高动手能力；同时，通过实验来验证理论，促进理论和实际的结合。

学生在完成指定的实验后，应具备以下能力：1. 掌握电力电子变流装置主电路、触发电路和驱动电路的构成及调试方法，能初步设计和应用这些电路。

2. 熟悉并掌握基本实验设备、测试仪器的性能及使用方法。

3. 能够运用理论知识对实验现象、结果进行分析和处理，解决实验中遇到的问题。

4. 能够综合实验数据、解释实验现象，编写实验报告。

二、实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。

每次实验前都应先进行预习，从而提高实验质量和效率，否则就有可能在实验时不知如何下手，浪费时间，完不成实验要求，甚至有可能损坏实验装置。

因此，实验前应做到：1、复习教材中与实验有关的内容，熟悉与本次实验相关的理论知识。

2、阅读本教材中的实验指导，了解本次实验的目的和内容；掌握本次实验系统的工作原理和方法；明确实验过程中应注意的问题。

3、写出预习报告，其中应包括实验系统的详细接线图、实验步骤、数据记录表格等。

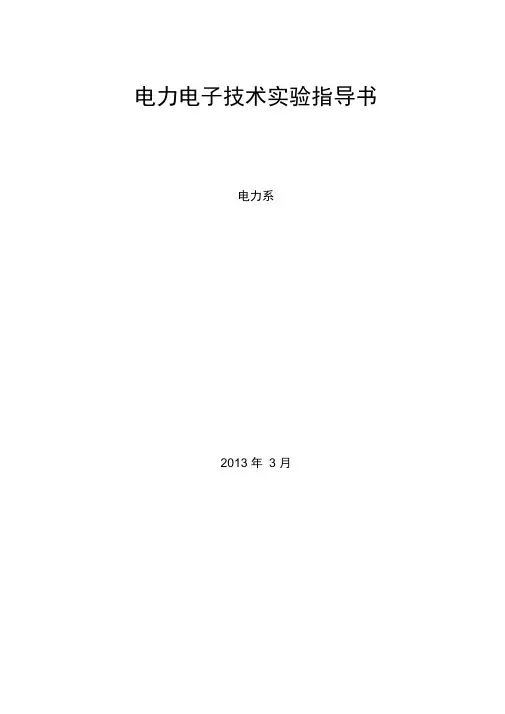

电力电子技术实验指导书电力系2013年3月目录第一章电力电子技术实验的基本要求和安全操作说明1. 实验的基本要求 (2)2. 实验前的准备 (2)3. 实验实施 (2)4. 实验总结 (3)5.实验安全操作规程 (3)第二章电力电子技术实验实验一三相桥式全控整流电路实验 (4)实验二三相全控桥式有源逆变电路实验 (7)实验三交直交变频电路实验 (10)实验四直流斩波电路的性能研究 (13)第一章电力电子技术实验的基本要求和安全操作说明一、实验的基本要求电力电子技术既是一门技术基础课，也是实用性很强的一门课。

电力电子实验是该课程理论教学的重要补充和继续，而理论则是实验教学的基础学生在实验中应学会运用所学的理论知识去分析和解决实际问题，提高动手能力；同时，通过实验来验证理论，促进理论和实际的结合。

学生在完成指定的实验后，应具备以下能力：1.掌握电力电子变流装置主电路、触发电路和驱动电路的构成及调试方法，能初步设计和应用这些电路。

2.熟悉并掌握基本实验设备、测试仪器的性能及使用方法。

3.能够运用理论知识对实验现象、结果进行分析和处理，解决实验中遇到的问题。

4.能够综合实验数据、解释实验现象，编写实验报告。

二、实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。

每次实验前都应先进行预习，从而提高实验质量和效率，否则就有可能在实验时不知如何下手，浪费时间，完不成实验要求，甚至有可能损坏实验装置。

因此，实验前应做到：1、复习教材中与实验有关的内容，熟悉与本次实验相关的理论知识。

2、阅读本教材中的实验指导，了解本次实验的目的和内容；掌握本次实验系统的工作原理和方法；明确实验过程中应注意的问题。

3、写出预习报告，其中应包括实验系统的详细接线图、实验步骤、数据记录表格等。

三、实验实施在完成理论学习、实验预习等环节后，就进入实验实施阶段。

实验时要做到以下几点：1、实验开始前，指导教师要对学生的预习报告作检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验。

第5章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。

而无源逆变电路的交流侧直接和负载联接。

2．换流方式各有那几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。

全控型器件采用此换流方式。

电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。

负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。

强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。

通常是利用附加电容上的能量实现，也称电容换流。

晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。

3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。

答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。

直流侧电压基本无脉动，直流回路呈现低阻抗。

②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。

而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。

电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。

直流侧电流基本无脉动，直流回路呈现高阻抗。

②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。

而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。

因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。

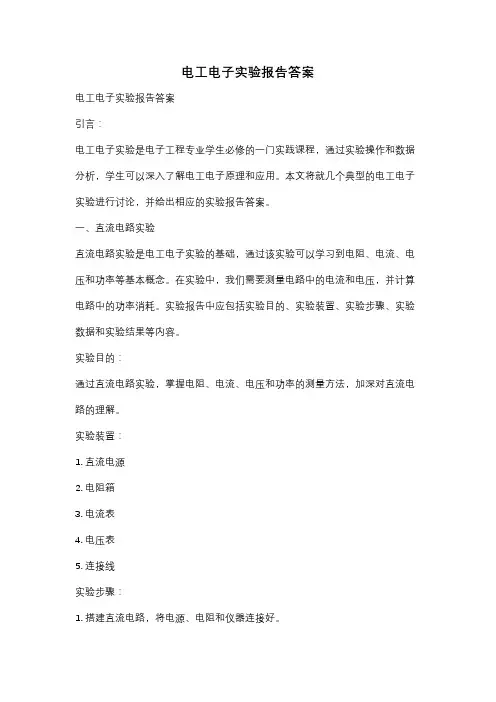

电工电子实验报告答案电工电子实验报告答案引言：电工电子实验是电子工程专业学生必修的一门实践课程，通过实验操作和数据分析，学生可以深入了解电工电子原理和应用。

本文将就几个典型的电工电子实验进行讨论，并给出相应的实验报告答案。

一、直流电路实验直流电路实验是电工电子实验的基础，通过该实验可以学习到电阻、电流、电压和功率等基本概念。

在实验中，我们需要测量电路中的电流和电压，并计算电路中的功率消耗。

实验报告中应包括实验目的、实验装置、实验步骤、实验数据和实验结果等内容。

实验目的：通过直流电路实验，掌握电阻、电流、电压和功率的测量方法，加深对直流电路的理解。

实验装置：1. 直流电源2. 电阻箱3. 电流表4. 电压表5. 连接线实验步骤：1. 搭建直流电路，将电源、电阻和仪器连接好。

2. 依次测量电路中的电流和电压，并记录数据。

3. 根据测量数据，计算电路中的功率消耗。

实验数据：电流测量值：2.5A电压测量值：10V实验结果：根据测量数据和计算结果，得出电路中的功率消耗为25W。

二、交流电路实验交流电路实验是电工电子实验的进阶内容，通过该实验可以学习到交流电路的特性和参数测量方法。

在实验中，我们需要测量交流电路中的电流、电压和相位差，并计算电路中的功率消耗。

实验报告中应包括实验目的、实验装置、实验步骤、实验数据和实验结果等内容。

实验目的：通过交流电路实验，了解交流电路的特性和参数测量方法，进一步掌握电工电子原理。

实验装置：1. 交流电源2. 电阻箱3. 电流表4. 电压表5. 相位差测量仪6. 连接线实验步骤：1. 搭建交流电路，将电源、电阻和仪器连接好。

2. 依次测量电路中的电流、电压和相位差，并记录数据。

3. 根据测量数据，计算电路中的功率消耗。

实验数据：电流测量值：2A电压测量值：5V相位差测量值：45度实验结果：根据测量数据和计算结果，得出电路中的功率消耗为10W，相位差为45度。

三、数字电路实验数字电路实验是电工电子实验的高级内容，通过该实验可以学习到数字电路的设计和应用。

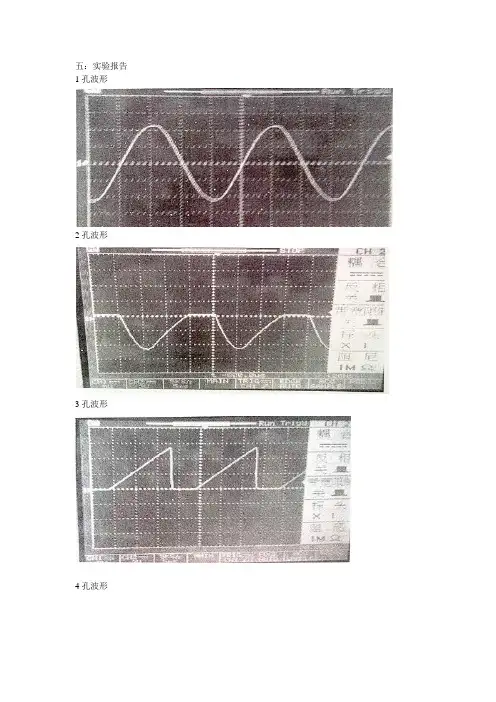

五：实验报告1孔波形
2孔波形
3孔波形
4孔波形
5孔波形
二：调节脉冲移相范围2孔波形
UG1K1和UG2K2波形
UG1K1和UG3K3波形
2：总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？答：调节电位器RP2，改变偏移电压Ub，从而改变α。

移相范围与电位器Rp1，Uct的大小等参数有关
3：如果要求Uct=0时，α=90°，应如何调整？
答：将SMCL-01的Ug输出电压调至0V，即将控制电压Uct调至零，用示波器观察U1电压（即“1”孔）及U5的波形，调节偏移电压Ub（即调Rp2）使α=90°。

4：讨论分析其他实验现象
实验中一时无法观察到脉冲UG1K1和UG3K3的波形，后发现由于脉冲UG1K1和UG3K3输出端有电容影响，故观察输出脉冲电压波形时，需将输出端UG1K1和UG3K3分别接到晶闸管的门极和阴极，才能观察到正确的脉冲波形。

5：实验心得体会。

锯齿波同步移相触发电路1、2由同步检测、锯齿波形成、移相控制、脉冲放大等环节组成，通过本实验使我更加了解锯齿波同步移相触发电路的工作原理及各元件的作用，并基本掌握锯齿波同步移相触发电路的调试方法。

电力电子技术实验报告0电气---答案注意：实验报告一定要有实验结果。

涂改的一定要弄得干净一点。

1：实验报告封皮和实验报告项目里面的每一项的日期，学时，名称等都要填，不能空着。

除了第一次的实验是第⑦周的周四做的，其他的实验都是周一（从第9周——第14周）。

只有第三个实验是4学时，其他的6个都是2学时。

2：实验报告一定要有实验结果。

只要画了的表格就要有内容，不能那么空着，如果不想填写那么多项，就把已经画的表格擦干净按着下面我写的项目重新填写。

:3：按着我给的电子版的实验报告成绩进行修改，没有成绩的实验项目都要修改。

4：实验报告答案部分用的批注的形式写的，认真看好批注内容。

5：3号中午要把修改好的实验报告收齐。

3号下午送到我办公室。

实验一：S0******* 单相桥式半控整流电路实验注意是半控不是半波！所以和全桥的结果是一样的。

下面这个是控制角α=30°时桥侧输出电压Ud波形。

不管是电阻负载，阻感负载（不带续流二极管），阻感负载（带续流二极管）都是一样的，就画一个α=30°的就行了，晶闸管两侧的电压波形就不用画了。

α理论计算公式和全桥一样。

都是Ud＝0.9U2(1+cosα)/2 。

下面的表格不是要求全写，看实验报告要求和你自己已经画好的表格安排。

一定不要把画好的表格随便用笔划掉。

如果画了就都要填上，测量值按着和理论值误差30%以内填写。

从开始就没有画表格的至少要把电阻负载的表格部分都写上，也就是我加粗的部分要写上。

实验二：S0******* 单相桥式全控整流电路实验理论计算公式Ud＝0.9U2(1+cosα)/2。

图形只要画下面控制角α=30°时桥侧输出电压Ud波形和晶闸管两侧的电压波形就可以了。

α=30°：u VT实验三：S0******* 三相桥式全控整流电路实验按教材P55-P57图2-18~2-21波形画图，只要画α=30°，α=90°的输出电压Ud的波形就可以了。

电力电子技术实验报告 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT实验一三相半波可控整流电路实验一、实验目的了解三相半波可控整流电路的工作原理，研究可控整流电路在电阻负载和电阻电感性负载时的工作情况。

二、实验所需挂件及附件三、实验线路图图三相半波可控整流电路实验原理图四、实验内容(1)研究三相半波可控整流电路带电阻性负载。

(2)研究三相半波可控整流电路带电阻电感性负载。

五、思考题(1)如何确定三相触发脉冲的相序，主电路输出的三相相序能任意改变吗答：三相触发脉冲应该与电源电压同步，每相相差120°；主电路输出的三相相序不能任意改变。

三相触发脉冲的相序和触发脉冲的电路及主电源变压器时钟（钟点数）有关。

(2)根据所用晶闸管的定额，如何确定整流电路的最大输出电流答：晶闸管的额定工作电流可作为整流电路的最大输出电流。

六、实验结果(1)三相半波可控整流电路带电阻性负载按图3-10接线，将电阻器放在最大阻值处，按下“启动”按钮，DJK06上的“给定”从零开始，慢慢增加移相电压，使α能从30°到170°范围内调节，用示波器观察并纪录α=30°、60°、90°、120°、150°时整流输出电压Ud和晶闸管两端电压UVT的波形，并纪录相应的电源电压U2及U d的数值于下表中dU d＝[1+cos(a+π/6))] (30°～150°)(2)三相半波整流带电阻电感性负载将DJK02上700mH 的电抗器与负载电阻R 串联后接入主电路，观察不同移相角α时Ud 、Id的输出波形，并记录相应的电源电压U2及Ud、Id值，画出α＝90°时的Ud及Id波形图。

七、1）整流输出电压Ud和晶闸管两端电压UVT的波形（2）绘出当α＝90°时，整流电路供电给电阻性负载、电阻电感性负载时的U d及I d的波形，并进行分析讨论。

电子技术实验报告答案电子技术实验报告答案在现代科技的发展中，电子技术扮演着至关重要的角色。

电子技术的应用范围广泛，涵盖了通信、计算机、医疗设备等多个领域。

为了更好地理解和掌握电子技术的原理和应用，实验是必不可少的环节。

本文将针对一些常见的电子技术实验进行讨论和解答。

一、电路实验1.1 串联和并联电阻实验在串联电路中，电流在电阻之间是相同的，而电压则分担在各个电阻上。

在并联电路中，电压在各个电阻之间是相同的，而电流则分担在各个电阻上。

这是因为串联电路中电流只有一条路径可以流动，而并联电路中电流可以选择不同的路径。

1.2 二极管整流实验二极管是一种具有单向导电性的电子元件。

在正向偏置时，二极管导通，电流可以流过；而在反向偏置时，二极管截止，电流无法通过。

利用这个特性，可以将交流电转换为直流电。

二、模拟电子电路实验2.1 放大电路实验放大电路是电子技术中常见的一种应用。

通过放大电路，可以将输入信号放大到所需的幅度，以便更好地处理和分析。

常见的放大电路有共射放大电路、共基放大电路和共集放大电路等。

2.2 滤波电路实验滤波电路可以将输入信号中的某些频率成分滤除或增强，以达到信号处理的目的。

常见的滤波电路有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

三、数字电子电路实验3.1 逻辑门实验逻辑门是数字电子电路中的基本元件，用于实现不同的逻辑运算。

常见的逻辑门有与门、或门、非门、与非门、或非门和异或门等。

通过逻辑门的组合，可以实现复杂的逻辑功能。

3.2 计数器实验计数器是一种常见的数字电子电路，用于计数和显示特定的数字。

常见的计数器有二进制计数器、十进制计数器和分频器等。

通过控制计数器的输入和输出，可以实现不同的计数功能。

四、通信电子电路实验4.1 调制解调实验调制解调是现代通信系统中的重要环节。

调制是将原始信号转换为适合传输的信号，解调则是将传输过来的信号恢复为原始信号。

常见的调制解调方法有幅度调制、频率调制和相位调制等。

《电力电子技术》（科学出版社_程汉湘编著）习题答案2-1.一个开关器件的数据表的详细开关时间如下（对应图2.7(a)）所示固定感应开关的线性特性）：t ri =100ns ，t fv =50ns ，t rv =100ns ，t fi =200ns 。

试计算当频率范围为25~100khz 时的开关能量损失，并绘图。

假设图2.7(a)的电路中U d =300V ，I 0=4A 。

解：(1)先求出25s f kHz =时的开关能量损失T P 1)开关损耗：由： 7()150 1.510c on ri fv t t t ns s -=+==?7()300310c off rv fi t t t ns s -=+==? 4()() 4.510s on off t tc tc s -=+=?得：470113004 2.510 4.5106.7522s d S s P U I f t w-===2)导通损耗：000on on on on s sU Vt P U I f t =∴==3)关断损耗：01 4.52offd s off P U I f t w=开关的平均能量损耗： 6.75T s o n s P P P P w =+== 开关损耗如图2-1(2)同理：当100s f K H z =时： 1)开关损耗：由： 7()150 1.510c on ri fv t t t ns s -=+==?7()300310c off rv fi t t t ns s -=+==? 4()() 4.510s on off t tc tc s -=+=?570113004110 4.5102722s d S s P U I f t w-===2)导通损耗：000on on on on s sU Vt P U I f t =∴==3)关断损耗：01182offd s off P U I f t w=开关的平均能量损耗： 27T s on s P P P P w =+== 开关损耗如图2-2图2-1 图2-22-2.在下图的开关电路中，有U d =300V ，f V =100kHz ，R =75Ω。

《电力电子技术》课后习题答案《电力电子技术》课后习题答案1.什么是电力电子技术？电力电子技术是指利用电子器件和电力电子装置来控制、调节和转换电能的一门技术。

它包括了电力电子器件的设计与应用、电力电子装置的控制与调节以及电力电子系统的设计和优化等方面的内容。

2.电力电子技术的应用领域有哪些？电力电子技术在工业、交通、通信、农业、家庭等领域都有广泛的应用。

常见的应用包括变频调速、UPS电源、电力传输与分配、电动汽车、太阳能和风能发电等。

3.什么是电力电子器件？电力电子器件是指能够实现电力电子技术所需功能的电子器件。

常见的电力电子器件包括二极管、晶闸管、场效应管、双向晶闸管等。

4.什么是晶闸管？晶闸管是一种具有双向导电性的电力电子器件，它由四层半导体材料组成，具有控制极、阳极和阴极三个电极。

晶闸管的主要作用是实现电流的单向导通和双向导通。

5.什么是PWM调制技术？PWM调制技术是一种通过改变脉冲宽度来实现信号调制的技术。

在电力电子技术中，PWM调制技术常用于实现电力电子装置的输出电压和电流的调节和控制。

6.什么是变频调速技术？变频调速技术是通过改变电机的供电频率来实现电机转速调节的一种技术。

在电力电子技术中，常用的变频调速技术包括直流调速、感应电动机调速和永磁同步电动机调速等。

7.什么是电力传输与分配？电力传输与分配是指将电能从发电厂传输到用户的过程，以及在用户之间进行电能分配的过程。

在电力电子技术中，常用的电力传输与分配技术包括高压直流输电和电力变压器调压等。

8.什么是电动汽车？电动汽车是指使用电能作为动力源的汽车。

电动汽车的主要部件包括电池组、电机和电力电子控制系统等。

9.什么是太阳能和风能发电？太阳能和风能发电是利用太阳能和风能将其转化为电能的过程。

太阳能发电主要通过太阳能电池板将太阳能转化为直流电能，而风能发电则通过风力发电机将风能转化为交流电能。

10.电力电子技术的发展趋势是什么？电力电子技术的发展趋势主要包括功率密度的提高、效率的提高、可靠性的提高和智能化的发展等。

实验一锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

(2)掌握锯齿波同步移相触发电路的调试方法。

三、实验线路及原理锯齿波同步移相触发电路的原理图如图1-11所示。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。

四、实验内容(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

五、预习要求(1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。

(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。

六、思考题(1)锯齿波同步移相触发电路有哪些特点?(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大?七、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。

如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。

在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。

①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。

③调节电位器RP1，观测“2”点锯齿波斜率的变化。

第2章 思考题与习题2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

2.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

2.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

2.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

2.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

2.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为HA I mA K VI <=Ω=250100，所以不合理。
