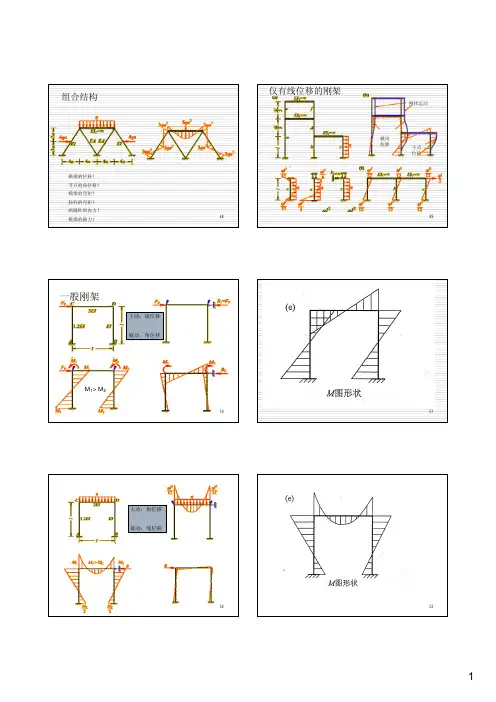

15.3 力法的计算步骤和示例（二）一次超静定钢架【例】作图 (a)所示连续梁的内力图。
EI 为常数。
【解】(1) 选取基本结构 此结构为一次超静定梁。
将B 点截面用铰来代替，以相应的多余未知力X1代替原约束的作用，其基本结构如图 (b)所示。
(2) 建立力法方程 位移条件：铰B 两侧截面的相对转角应等于原结构B 点两侧截面的相对转角。
由于原结构的实际变形是处处连续的，显然同一截面两侧不可能有相对转动或移动，故位移条件为B 点两侧截面相对转角等于零。
由位移条件建立力法方程如下δ11X1+Δ1P=0(3) 计算系数和自由项 分别作基本结构的荷载弯矩图MP 图和单位弯矩图M1图，如图19.13(c)、(d)所示。
利用图乘法求得系数和自由项分别为(4) 求多余未知力 将以上系数和自由项代入力法方程，得(5) 作内力图 ① 根据叠加原理作弯矩图，如图 (e)所示。
② 根据弯矩图和荷载作剪力图，如图 (f)所示11212(11)233ll EI EIδ=⨯⨯⨯=21(32)48P P ql l EI+∆=-2112(32)0348(32)32l P ql l X EI EIP ql l X +-=+=15.3 力法的计算步骤和示例（三） 铰接排架【例】计算图 (a)所示排架柱的内力，并作出弯矩图。
【解】(1) 选取基本结构 此排架是一次超静定结构，切断横梁代之以多余未知力X1得到基本结构如图 (b)所示。
(2) 建立力法方程 δ11X1+Δ1P=0(3) 计算系数和自由项 分别作基本结构的荷载弯矩图MP 图和单位弯矩图M1图如图 (c)、(d)所示。
利用图乘法计算系数和自由项分别如下(4) 计算多余未知力 将系数和自由项代入力法方程，得解得X1=-5kN(5) 作弯矩图 按公式M=M1X1+MP 即可作出排架最后弯矩图如图 (e)所示。
13521760033X EI EI+=15.6 超静定结构的位移计算 一次超静定钢架用力法计算超静定结构，是根据基本结构在荷载作用和全部多余未知力共同作用下内力和位移应与原结构完全一致这个条件来进行的。
第十章静定结构和超静定结构课题：第一节结构的计算简图[教学目标]一、知识目标：1、理解结构计算简图的作用和意义。
2、掌握结构计算简图基本的简化方法。
二、能力目标：通过对结构计算简图的讲解，提高学生分析问题的能力。
三、素质目标：培养学生善于区分事物的主要矛盾和次要矛盾[教学重点]1、支座的简化和节点的简化。
2、计算简图的概念和要求。
[难点分析]计算简图简化的原理。
[学生分析]学生由于缺乏实际工程知识，不太理解计算简图的作用以及这种分析方法。
[辅助教学手段]理论联系实际、分析、讨论的方法[课时安排]1课时[教学内容]一、导入新课何谓结构？结构的举例。
通过启发学生联系工程实例，理解结构的概念。
二、新课讲解1．结构的计算简图2．结构的计算简图应满足的要求（1）基本上反映结构的实际工作性能（2）计算简便3．实际结构的计算简图的简化（1）支座的简化三种形式；简支梁、阳台、柱的实例。
（2）节点的简化铰节点和刚节点的特点及其应用（3）构件的简化实际上是力学中杆件的简化（4）荷载的简化集中荷载和均布荷载三、讨论1 牛腿柱的计算简图2 雨蓬的计算简图四、小结在结构设计中，选定了结构的计算简图后，在按简图计算的同时，还必须采取相应的措施，以保证实际结构的受力和变形特点与计算简图相符。
五、作业思考题：1课题：第二节平面结构的几何组成分析[教学目标]一、知识目标：1、理解几何组成分析的作用和意义。
2、了解结构从几何组成的观点的分类。
3、了解结构几何组成分析的规则和方法。
4、了解静定结构和超静定结构的概念。
5、会对简单结构进行几何组成分析。
二、能力目标：通过对结构几何组成分析的讲解，提高学生分析问题的能力。
三、质目标：培养学生善于区分事物的主要矛盾和次要矛盾[教学重点]1、几何组成分析的意义和结果。
2、几何组成分析的方法。
[难点分析]结构几何组成分析的概念和方法都比较抽象，尤其是方法，学生学习起来比较困难。
讲解时，淡化理论，结合例题讲解。
第三章静定结构的受力计算1. 教学内容从几何构造分析的角度看，结构必须是几何不变体系。
根据多余约束n ，几何不变体系又分为：有多余约束( n > 0)的几何不变体系——超静定结构；无多余约束( n = 0)的几何不变体系——静定结构。
从求解内力和反力的方法也可以认为：静定结构：凡只需要利用静力平衡条件就能计算出结构的全部支座反力和杆件内力的结构。
超静定结构：若结构的全部支座反力和杆件内力，不能只有静力平衡条件来确定的结构。
2. 教学目的进一步巩固杆件受力分析和内力分析的特点；理解多跨静定梁、静定平面刚架、静定桁架的概念；熟练掌握多跨静定梁、静定平面刚架、静定桁架内力的计算方法，能够画出内力图；理解截面法、结点法、联合法，熟练求出静定桁架的内力。
3. 主要章节第一节、单跨静定梁第二节、多跨静定梁第三节静定平面刚第四节、三铰拱架第五节、静定平面桁架第六节、组合结构4. 学习指导本章所学内容的基础是以前所学的“隔离体和平衡方程”，但是不能认为已经学过了，就有所放松。
其实，在静定结构的静力分析中，虽然基本原理不多，平衡方程只有几种形式，但是其变化是无穷的，因此重要的是知识的应用能力。
为了能够熟中生巧，在学习时应多做练习。
5. 参考资料《建筑力学教程》P21～P57第一节、单跨静定梁一. 教学目的复习材料力学中的内力概念和计算方法，梁的内力图的画法；熟练掌握各种荷载作用下的梁的内力图画法；掌握叠加法画弯矩图。
二. 主要内容1. 内力的概念和表示2. 内力的计算方法3. 内力图与荷载的关系4. 分段叠加法三. 参考资料《建筑力学》P21～P26各种《材料力学》教材3.1.1 内力的概念和表示在平面杆件的任意截面上，将内力一般分为三个分量：轴力F N、剪力F Q 和弯矩M(图3-1)。
轴力----截面上应力沿轴线方向的合力,轴力以拉力为正。
剪力----截面上应力沿杆轴法线方向的合力,剪力以截开部分顺时针转向为正。
