主梁内力计算算例

  • 格式：doc
  • 大小：520.00 KB
  • 文档页数：4

主梁内力计算算例

图中所示的五梁式简支梁桥，计算跨径Lj=19.50m，主梁翼缘板刚性连结，桥梁基频为12.2Hz，人群荷载标准值为3 kN/m2，试计算1号梁和3号梁在公路-I级车辆荷载、车道荷载和人群荷载作用下的内力。

1. 荷载横向分布系数

跨中mc用G-M法计算的结果，以及支点mo用杠杆法计算的结果，其值列于表2.2.8。

表2.2.8

梁号 荷载分类 mc mo 梁号 荷载分类 mc mo

1 汽车 0.504 0.438

3 汽车 0.409 0.594

人群 0.620 1.422 人群 0.342 0.000

2. 主梁跨中截面弯矩

正如前面所述，在计算主梁弯矩时，对跨中的荷载横向分布系数与跨内其他各点上的荷载横向分布系数是采用相同的值，这是实用方法基本原理的前提所决定的。目前在实用计算中，全跨采用同一的跨中荷载横向分布系数mc。图2.2.2为简支梁跨中截面弯矩影响线和设计荷载的最不利布置图。

按公式(2.2.42)~式(2.2.44)进行内力计算，

对于汽车荷载冲击系数，按《公路桥涵通用设计规范》第4.3.2条计算，

235.10157.012.4ln1767.011

ξ=1 因系双车道，mc是按两行汽车计算出的。

设计荷载对应的弯矩影响线竖坐标值列于影响线图中。

1号梁跨中截面弯矩；

图2.2.48 跨中弯矩计算

公路-I级车辆荷载（max）：

kN.m 52.914 1.375)140+2.075140+ 4.875120+4.175120+2.67530(504.01235.1 )1(21iiiqypmM

公路-I级车道荷载（max）：

查《公路桥涵通用设计规范》第4.3.1条，车道荷载之均布荷载kq=10.5kN/m，计算弯矩时再乘1.2的系数；而采用直线内插求得00.238)55.19(550180360180kPkN

跨中弯矩影响线面积531.47450.1950.1921

将以上数据代入式(2.2.43)得

kN.m 83.1032 )875.4238531.475.10(504.01235.1 )()1(21kkkqymPqmM

人群荷载(max)：

kN.m 3.66 50.1981375.0620.0 221rcrrqmM

3号梁的跨中弯矩：

公路-I级车辆荷载（max）：

kN.m 14.742 1.375)140+2.075140+ 4.875120+4.175120+2.67530(409.01235.1 )1(21iiiqypmM 公路-I级车道荷载（max）：

kN.m 15.838 )875.4238531.475.10(409.01235.1 )()1(21kkkqymPqmM

人群荷载(max)：

kN.m 6.36 50.1981375.0342.0 221rcrrqmM

4/l截面的弯矩，可按同样的方法作出4/l截面的弯矩影响线，布置最不利荷载来计算，本例从略。

3. 主梁跨端截面剪力

1号梁跨端的设汁荷载剪力计算；图2.2.49a)为主梁纵断面图，图2.2.49b)为荷载横向分布系数沿跨长分布图；图2.2.49d)为跨端截面剪力影响线图；计算剪力时，为了得到最大剪力iciympQ，可先将各对应点的mi与yi相乘，得到iiym的乘积曲线(图2.2.49c)，根据这条曲线布置最不利荷载(图2.2.49c)。严格来说，最不利荷载位置应通过求函数极值来确定，但因极值附近的函数值相差甚小，故可直接将重轮布置在yi最大处或mi的折点处，经一两次试算后确定。

图2.2.49 支点剪力计算

30*0.344+120*0.497+120*0.569+140*0.928+140*1

公路-I级车辆荷载(max)：

kN 10.235 )]1.000140438.00.928140457.0 0.569)1200.4971200.34430(504.0[1235.1 )1(iiioqypmQ 人群荷载：

图2.2.50所示为计算入群荷载作用下支点剪力的荷载横向分布系数沿跨长分布图、剪力影响线、mi与yi的乘积曲线以及均布荷载图。

图2.2.50 人群荷载支点剪力计算图

iiym图形的面积可近似取为：

00.8625.14465.021875.42465.0422.1

kN 0.18 00.8375.0rorqQ

iiym图形的面积也可直接用图形相乘法求得。将mi图分为沿跨长不变的部分及跨端三角形增大的部分，如图2.2.50b)虚线所示，然后与剪力影响线图相乘，则

837.71211875.4)620.0422.1(2150.1921620.0

与上述近似计算相差约2%。

3号梁跨端截面剪力计算方法同上，此处从略。

合集下载

超静定结构内力计算

超静定结构内力计算

超静定结构内力计算

首先，需要明确的是，超静定结构与静定结构的计算方法基本相同，都是通过力平衡和力矩平衡方程来计算结构内力。下面以一简支梁为例，介绍超静定结构内力计算的方法。

假设有一简支梁，梁长为L，受到均布载荷q，支座A、B处有横向支撑。我们需要计算梁上任意一点x处的弯矩和剪力。

首先，对于简支梁，力平衡方程可得：

∑Fx=0=>RA+RB=0(1)

∑Fy=0=>VA+VB-qL=0(2)

力矩平衡方程可得：

∑Mz=0=>-qLx+VBx=0(3)(x为横坐标)

由以上方程可以得到：RA=-RB=-qL/2，VA=-VB=qL/2

接下来，我们可以使用能量方法计算结构内力。能量方法是利用结构所受外界实际工作等于内力做的虚功，通过对外界做功和结构内工作的平衡，求解得到内力。

我们将简支梁分解为多个力学小段，每一小段的长度为Δx。

考虑梁上一小段AB，以A点为起点，Δx位置为B点。

对这一小段，外界对结构所做的虚功为：

δWext = -VAdy (4) (dy为小段长度)

其中，结构内力V由能量方法得到。 结构内力杆件AB的内工作为：

dU = VAdy (5)

因为外界做的虚功等于内工作，可得：

-δWext = dU

将式(4)和式(5)代入上式，得：

VAdy = -VAdy

对上式进行积分，得：

∫VAdy = -∫VAdy

∫VAdy = -(∫VAdy)

由于简支梁内力为常数，所以可以将其从积分符号中移出，得：

V∫Ady = -V∫Ady

即：

VAΔy=-VAΔy

可以看出，对于简支梁而言，外界虚功和结构内工作的积分是相等的。

通过上述分析，我们可以发现，能量方法实际上是在计算外界对结构做的虚功，而虚功就是外界力对结构的作用力乘以作用距离的积分。所以能量方法的基本思想是通过积分计算外界对结构的虚功，然后根据虚功等于内工作的原理，推导出结构的内力。

总结起来，超静定结构的内力计算方法主要是使用力平衡和力矩平衡方程，利用能量方法计算结构内力。通过对外界做功和结构内工作的平衡，求解得到内力。需要注意的是，在计算过程中要根据实际情况考虑边界条件，如支座反力和弯矩的边界条件。

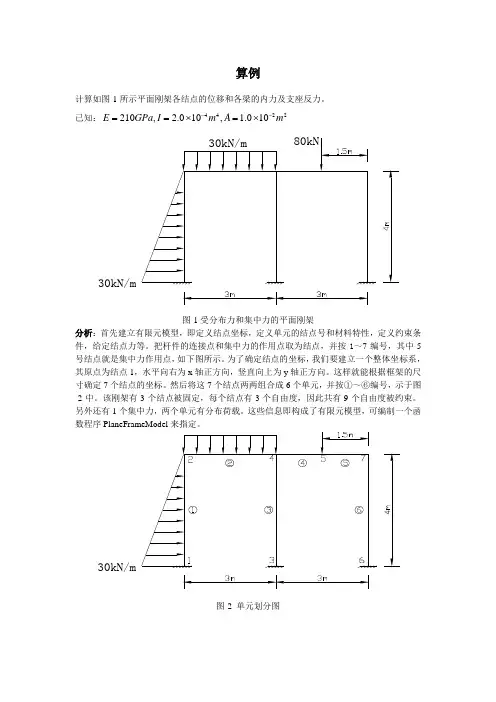

算例计算如图-1所示平面刚架各结点的位移和各梁的内力及支座反力
