第十四章 工业建筑构造概述

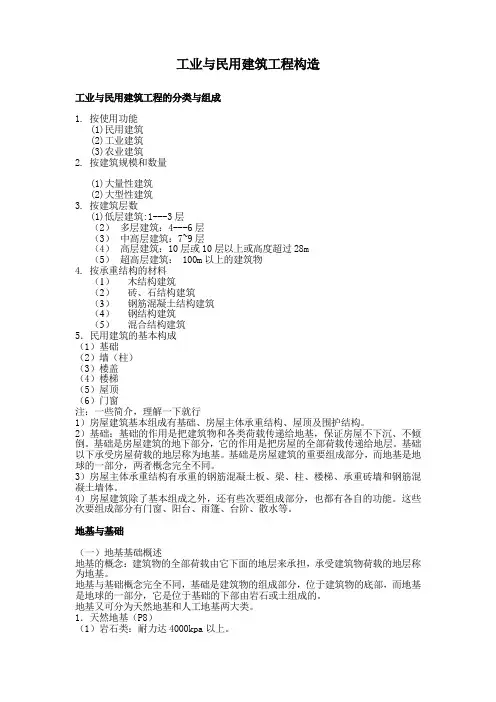

工业与民用建筑工程构造工业与民用建筑工程的分类与组成1. 按使用功能(1)民用建筑(2)工业建筑(3)农业建筑2. 按建筑规模和数量(1)大量性建筑(2)大型性建筑3. 按建筑层数(1)低层建筑:1---3层（2）多层建筑：4---6层（3）中高层建筑：7~9层（4）高层建筑：10层或10层以上或高度超过28m（5）超高层建筑： 100m以上的建筑物4. 按承重结构的材料（1）木结构建筑（2）砖、石结构建筑（3）钢筋混凝土结构建筑（4）钢结构建筑（5）混合结构建筑5．民用建筑的基本构成（1）基础（2）墙（柱）（3）楼盖（4）楼梯（5）屋顶（6）门窗注：一些简介，理解一下就行1）房屋建筑基本组成有基础、房屋主体承重结构、屋顶及围护结构。

2）基础：基础的作用是把建筑物和各类荷载传递给地基，保证房屋不下沉、不倾倒。

基础是房屋建筑的地下部分，它的作用是把房屋的全部荷载传递给地层。

基础以下承受房屋荷载的地层称为地基。

基础是房屋建筑的重要组成部分，而地基是地球的一部分，两者概念完全不同。

3）房屋主体承重结构有承重的钢筋混凝土板、梁、柱、楼梯、承重砖墙和钢筋混凝土墙体。

4）房屋建筑除了基本组成之外，还有些次要组成部分，也都有各自的功能。

这些次要组成部分有门窗、阳台、雨篷、台阶、散水等。

地基与基础（一）地基基础概述地基的概念：建筑物的全部荷载由它下面的地层来承担，承受建筑物荷载的地层称为地基。

地基与基础概念完全不同，基础是建筑物的组成部分，位于建筑物的底部，而地基是地球的一部分，它是位于基础的下部由岩石或土组成的。

地基又可分为天然地基和人工地基两大类。

1．天然地基（P8）（1）岩石类：耐力达4000kpa以上。

（2）碎石土：碎石土指粒径大于2毫米的颗粒含量超过50%的土。

（3）砂土：砂土指粒径大于2毫米的颗粒含量小于50%，且粒径大于0.075的颗料超过全重的50％的土。

分为：砾砂、粗砂、中砂、细砂、粉砂（4）粘性土：粒径小于0.005毫米，超过全重的3%~6%，塑性指数指数大于10，具有明显粘性和塑性的土，称为粘性土。

8.2.1 单轨悬挂吊车
◎单轨悬挂吊车一般是由悬挂在屋架下弦（或屋面大梁下面）的型钢轨道和电葫芦 组成，是一种简便的起重运输设备，主要安装在呈条状布置的生产流水线上方空间。 ◎单轨悬挂吊车布置方便、运行灵活，可以手动操作，也可以电动操作，主要适用 于5t以下货物的起吊和运输。
图8-9 单轨悬挂吊车
Page 21
8.1.2.2 按层数分
按照层数可分为单层厂房、多层厂房、混合层数厂房等。 1．单层厂房
图8-1 单层工业厂房
Page 7
8.1 概述
8.1.2 工业建筑的类型
8.1.2.2 按层数分
2．多层厂房
图8-2 多层厂房
Page 8
8.1 概述
8.1.2 工业建筑的类型
8.1.2.2 按层数分
3．混合层数厂房
Page 42
谢谢！
8.1.2.4 按厂房跨度尺寸分
1．小跨度厂房
2．大跨度厂房
1.小跨度厂房：指跨度≤15m的单层工业厂房。 2.大跨度厂房：指跨度在（15～30）m及36m以上的单层 工业厂房。 其中（15～30）m的厂房以钢筋混凝土结构为主，跨度在 36m及以上时，一般以钢结构为主。
Page 11
8.1 概述
8.1.3 单层厂房结构类型
纵向连系构件主要包括吊车梁、基础梁、连系梁、圈梁等， 这些构件的作用是连系横向排架并保证横向排架的稳定性，形成 单层厂房的整个骨架结构系统。 3.支撑系统构件
支撑系统构件主要包括屋盖支撑和柱间支撑两大类。它的作 用是保证厂房的整体性和稳定性。 4.围护结构构件
围护结构构件主要包括厂房四周的外墙、屋面、门窗以及天 窗等，它主要起围护作用。
2 纵向定位轴线
（3）纵横跨相交处柱与定位轴线的关系

建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线
等高跨旳中柱与 众向定位轴线旳 联络 h—上柱宽度
建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线
等高厂房纵向伸缩缝处 单柱与双轴线旳处理
建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线
不等高厂房（高下跨）中柱：
高下跨处采用单柱时，若高跨吊车起重量不不 小于 等于20T时，则高跨上柱外缘与封墙内缘宜与定位 轴线重叠。
建筑构造
模块十 工业建筑概述
§13.3 单层厂房设计
建筑构造
模块十 工业建筑概述
§3 厂房内部旳起重运送设备
厂房内部旳起重运送设备： 1、单轨悬挂吊车； 2、梁式吊车； 3、桥式吊车；
一、单轨悬挂吊车
建筑构造
模块十 工业建筑概述
§3 厂房内部旳起重运送设备 二、梁式吊车
建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线
• 3、变形缝处：
•
横向变形缝处，应采用
双柱及两条定位轴线，柱旳中
心线应自横向定位轴线向两侧 各移600mm，两条定位轴线间 所需旳宽度 αe ，符合有关国 家原则旳规定。
建筑构造
模块十 工业建筑概述
建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线 （二）纵向定位轴线
位于屋架或屋面大梁标志尺寸旳端部，也是大 型屋面板边沿旳位置。
三、桥式吊车
建筑构造
模块十 工业建筑概述
§3 厂房内部旳起重运送设备
建筑构造
模块十 工业建筑概述
§4 单层厂房定位轴线 一、柱网尺寸
柱子在平面上排列所形成旳网格称为柱网。 柱子纵向定位轴线之间旳距离称为跨度。 柱子横向定位轴线之间旳距离称为柱距。 根据国家《厂房建筑模数协调原则》要求： （一）柱距：6m，12m； （二）跨度：≤18m时，为30M旳倍数即9m，12m，15m，

(五)按承重构件的材料分类
• 1.混合结构 包括砖柱与钢筋砼屋架（屋面梁）、砖柱与木屋架、砖柱 与轻钢（组合屋架）等组合形式。混合结构的特点是构造简 单，承载能力及抗地震和震动性较差，适用于吊车起重量不 超过5T、跨度不大于15M的小型厂房。 • 2.钢筋混凝土结构 由钢筋砼柱与钢筋砼屋架（或屋面梁）组成，结构特点是 坚固耐久，与钢结构相比可节约钢材，造价较低；但其自重 大，抗震性不如钢结构，适用于跨度小于30M的单层厂房。 与民用建筑相类似的多层厂房也多采用钢筋砼结构。 • 3.钢结构 承重构件全部用钢材做成，结构特点是抗地震和振动性能 好，构件较轻，施工速度快，但钢结构易锈蚀，耐火性能差， 适用于起重量≥50T，跨度≥24M，大荷载大跨度及有高温振动 的厂房。
（二） 按层数分类
• 1.单层厂房 即只有一层的厂房，如图10-1所示。单层厂房结构简单， 一般按水平方向布置生产线，可以采用大跨度、大进深， 可以利用天窗采光、通风，地面上可安装重型设备，主 要用于重工业厂房,如重型机械制造工业、冶金工业、纺 织工业等，也可用于生产轻型产品，有单跨和多跨之分。 • 2.多层厂房 指二层及二层以上的厂房如图10-2所示。这类厂房有利 于安排竖向生产流程，平面布置有多种形式，以自然采 光为主，这类厂房广泛用于食品工业、电子工业、化学 工业、轻型机械制造工业、精密仪器工业等。 • 3.层次混合的厂房 由于生产工艺的需要，在同一厂房内既有单层又有多层 的布置。 如电力、化工厂房。
第二节 单层工业厂房
• 单层工业厂房的组成：
单层工业厂房主要由承重构件、围护构件和 支撑系统组成。如图10-5所示。
（一）承重构件
• 1.屋盖结构：包括屋面板、屋架（或屋面梁）、天窗架 及托架等。屋面板承受自重、雨雪、积灰及施工荷载， 并将其传给屋架，天窗架承受天窗上部屋面板传来的荷 载，并将荷载传给屋架。 • 屋架是屋盖结构的主要承重受的全部 荷载传给柱子。 • 2.吊车梁：安放在柱子伸出的牛腿上，它承受吊车自重、 最大吊重及刹车冲击，并将荷载传递给柱子。增加厂房 的纵向刚度。 • 3.连系梁：增加厂房的纵向刚度，承受上部墙体的荷载。 • 4.柱子：主要承重构件，承受屋盖、吊车梁、连系梁及 墙体上的荷载，并传递给基础。 • 5.基础：承担厂房柱子上的全部荷载，以及基础梁上部 分墙体荷载，并有基础传递给地基，基础采用独立基础。
