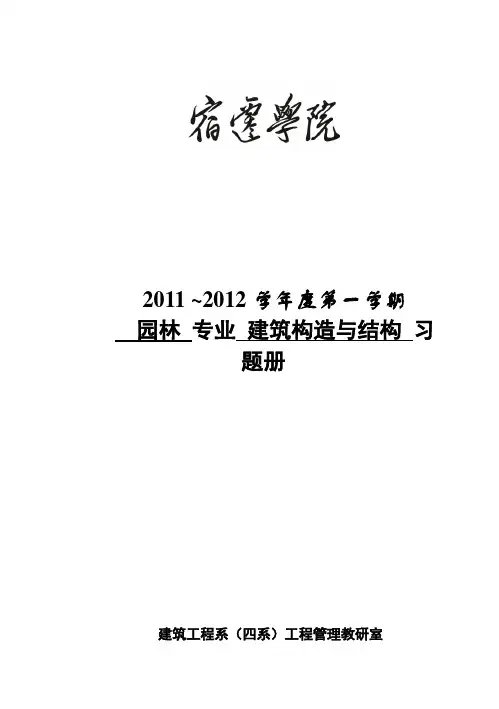

2011 ~2012学年度第一学期园林专业建筑构造与结构习题册建筑工程系(四系)工程管理教研室二0一一年9月第一章建筑构造概论一、学习要求本章主要涉及建筑的基本知识和基本概念。
通过本章的学习,应着重掌握建筑的构成要素和建筑方针;建筑的分类和等级划分;建筑模数与模数制度概念。
其次应理解建筑设计的依据和要求,对建筑的产生和发展等内容可作一般性了解。
二、重点、难点分析1 、建筑构造的内同;2 、建筑物的组成;3 、建筑的分类;4 、建筑的分级;5 、建筑模数;6 、模数制度概念;7 、建筑设计的依据;三、单元测试1、建筑构造的研究有三个方面,即:(变形的因素)各组成部分的构造原理、构造方法(自然与人工环境的相互影响)和细部构造(材料和施工工艺的发展)。
2、建筑物按其使用功能不同,一般分为民用、工业和农业等。
3、建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的,共分为四级。
4、《建筑模数协调统一标准》中规定,基本模数以1M 表示,数值为100mm 。
5、公共建筑及综合性建筑总高度超过24 m者为高层(不包括单层主体建筑);高度超过100 m时,为超高层建筑。
6、住宅建筑按层数划分为:1-3 层为低层;4-6 层为多层;7-9 层为中高层;10层及以上为高层。
7、建筑的构成三要素中 1 是建筑的目的,起着主导作用。
①建筑功能②建筑的物质技术条件③建筑形象④建筑的经济性8、建筑是建筑物和构筑物的统称, 3 属于建筑物。
①住宅、堤坝等②学校、电塔等③工厂、展览馆等④烟囱、办公楼等9、民用建筑包括居住建筑和公共建筑,其中 3 属于居住建筑。
①托儿所②宾馆③公寓④疗养院10、建筑物的耐久等级为二级时其耐久年限为 1 年,适用于一般性建筑。
①50~100 ②80~150 ③25~50 ④15~2511、普通粘土砖承重墙,当厚度为240mm时,其耐火极限为 1 。
①3.00h ②4.00h ③5.50h ④7.00h12、耐火等级为二级时楼板和吊顶的耐火极限应满足 2 。
建筑构造上册复习资料第一章1.1建筑的构造组成建筑的物质实体可分为基础、墙和柱、楼盖层和地坪层、饰面装修、楼梯和电梯、屋盖、门窗等。
(1)基础:基础是建筑底部与地基接触的承重构件,它的作用是把建筑上部的荷载传递给地基。
(2)墙和柱:墙体作为承重构件,柱和梁形成框架承重结构系统。
(3)框架承重:柱—承重;墙—分割,遮蔽风雨,防光墙承重:承重,分隔,防风雨,光(4)楼盖层和地坪层:楼板既是承重构件,又是分隔楼层空间的维护构件楼盖层:支承荷载并传给墙柱,分割空间地坪层:作为底层空间与地基之间的分割构件作用:水平承重(5)饰面装饰:其主要作用是美化建筑表面、保护结构构件、改善建筑物理性能。
(6)楼梯和电梯:作用:上下楼层,紧急疏散(7)屋盖:其作用支撑风霜雨雪荷载,抵御风霜雨雪的侵袭,太阳辐射热,施工荷载。
(8)门窗门(围护构件):开闭室内外空间并通行或阻隔人流。
窗(围护构件):采光和通风。
1.2建筑的类型宏观上分为:民用建筑工业建筑(从事工业生产和生产服务的各类建筑物,构筑物。
根据生产工艺流程和机械设备要求而设计)农业建筑(供农牧业生产和加工用的建筑)六大分类:使用功能、修建量和规模大小、层数、民用建筑耐火等级、耐久年限、承重结构材料1.2.1按建筑的使用功能分类民用建筑(1)居住建筑(2)公共建筑1.2.2按建筑的修建量和规模大小分类(1)大量性建筑(2)大型性建筑特点:不重复1.2.2按建筑的层数分类低层建筑多层建筑高层建筑1.2.4按民用建筑的耐火等级分类(一二三四级)耐火极限:从受火作用时期,到失去支持能力,完整性被破坏,失去隔火作用时止的时间段,用小时计。
燃烧性能:非燃烧体(天然石材,人工石材,金属)燃烧体(木材)难燃烧体(沥青混凝土,木板条抹灰)一级的耐火性能最好,四级最差耐久年限:一级大于100年重要高层二级50—100年一般性建筑三级25—50年次要建筑四级小于15年临时性建筑1.2.5按建筑的设计使用年限分类一类建筑(5年),二类建筑(25年),三类建筑(50年),四类建筑(100年)1.2.6按承重结构材料分类木结构:古代多,现代少砖石结构:要求抗震及软弱地基上不宜用钢筋混凝土:广泛钢结构建筑:超高层,大跨度1.3影响建筑构造的因素和设计原则1.3.1影响建筑构造的因素(1)外界环境的影响(2)使用者的需求(3)建筑技术条件(4)建筑经济因素1.3.2建筑构造的设计原则(1)坚固使用(2)技术适宜(3)经济合理(4)美观大方1.4建筑模数协调1.4.1模数定义:模数是选定的标准尺度单位,作为尺寸协调中的增值单位。
2020年一级建造师《建筑工程管理与实务》建筑设计与构造建筑构造1A411020 建筑构造思维导图如下:建筑构造设计要求建筑构造建筑装饰装修构造要求1A411021 建筑构造设计要求考点一:楼梯的建筑构造1.室外疏散楼梯和每层出口处平台,均应采取不燃材料制作。
平台的耐火极限不应低于1h,楼梯段的耐火极限应不低于0.25h。
在楼梯周围2m内的墙面上,除疏散门外,不应设其他门窗洞口。
疏散门不应正对楼梯段。
疏散出口的门应采用乙级防火门,且门必须向外开,并不应设置门槛。
【例】室外疏散楼梯和平台的说法,正确的有()。
A.可采用难燃材料制作B.平台的耐火极限应不低于1h,楼梯段的耐火极限应不低于0.25hC.疏散门应正对着楼梯段D.在楼梯周围2m内的墙面上,除疏散门外,不应设其他门窗洞口E.疏散出口的门应采用甲级防火门,且门应向内开【答案】BD2.室内疏散楼梯的最小净宽度:医院病房楼1.30m(18补单);居住建筑1.10m(18单);其他建筑1.20m。
3.疏散用楼梯和疏散通道上的阶梯不宜采用螺旋楼梯和扇形踏步。
当必须采用时,踏步上下两级所形成的平面角度不应大于10°,且每级离扶手250mm处的踏步宽度不应小于220mm。
4.楼梯的空间尺度要求(视频动画)如下:5.楼梯踏步的最小宽度和最大高度(13单,16多)(1)电影院、剧场、体育馆、商场、医院、旅馆和大中学校等楼梯踏步,最小宽度0.28m,最大高度0.16m。
(2)幼儿园、小学校等楼梯踏步,最小宽度0.26m。
(3)住宅共用楼梯踏步,最小宽度0.26m。
(4)专用疏散楼梯踏步,最小宽度0.25m。
(5)住宅套内楼梯踏步,最小宽度0.22m。
【例】室内疏散楼梯踏步最小宽度不小于0.28m的工程类型有()。
A.住宅套内楼梯B.小学学校C.专用疏散楼梯D.大学学校E.体育馆【答案】DE考点二:墙体的建筑构造1.墙体建筑构造的设计原则(1)在内外墙做各种连续整体装修时,如抹灰、贴面砖等;主要解决与主体结构的附着,防止脱落和表面的开裂。
(完整版)中国古建筑构造解释(详细)第一篇中国古代建筑的特点中国是世界文明古国之一。
古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。
中国建筑文化源远流长,独立发展,形成独具特色的建筑体系。
中国古代建筑特点主要表现在以下七个方面:1、使用木材作为主要建筑材料,以木构柱梁为承重骨架,以木材、土或其它材料为围护物的木构架建筑体系。
2、保持构架制原则,中国古代以木构柱梁为承重骨架,以木材或其它材料为围护物的木构架建筑体系,实质上是将承重结构与围护结构分开的构架体系。
3、创造并使用斗拱结构形式,斗拱是中国古代建筑体系特有的形制,它既是上部梁架和立柱之间传递荷载的结构构件,又以其自身优美、华丽的造型而成为建筑的主要装饰构件。
是集结构功能与装饰功能与一体,在中国建筑体系中独有的构件。
4、实行单体建筑标准化,中国古代建筑,无论是宫殿、寺庙、住宅等,不论其规模大小,外观体形皆由台基、屋身和屋顶三部分组成。
1、重视建筑组群平面布置。
中国古代建筑组群大多以庭院为组合单位:单体建筑沿周边布置,围合成中间的庭院。
这样的庭院整体风格是内向的:内部开敞而富于变化,外观较封闭。
按照中国的封建礼制观念,庭院强调中轴对称布局,以突出主体建筑,并求得整体的平衡。
沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色,有着丰富多彩的庭院变化,在一定程度上弥补了单体建筑定型化造成的单调感。
这种建筑群体组合的手法,甚至影响到城市规划,并取得辉煌的成就。
只有园林建筑是个例外。
中国园林建筑以“师法自然”为原则,极尽自由灵活之能事,与欧洲的几何图案式的园林建筑布局绝然不同。
6、灵活安排空间布局。
构架式的结构为室内空间的灵活布局创造了条件。
中国古代建筑中,常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。
7、运用色彩装饰手段。
木构架的一个突出缺点是易腐、易燃。
为了保护木材,表面需加油漆,在长期的发展演变中,中国古代建筑形成独具特色的彩画制度,令世人叹为观止。

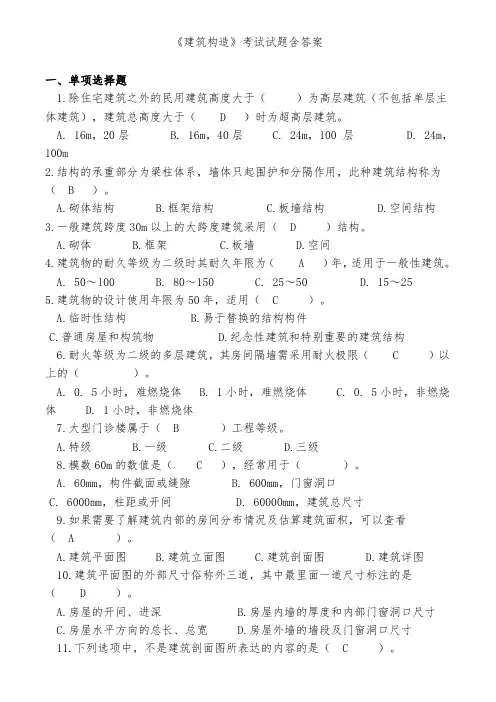

《建筑构造》考试试题含答案一、单项选择题1.除住宅建筑之外的民用建筑高度大于()为高层建筑(不包括单层主体建筑),建筑总高度大于( D )时为超高层建筑。
A. 16m,20层B. 16m,40层C. 24m,100 层D. 24m,100m2.结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为( B )。
A.砌体结构B.框架结构C.板墙结构D.空间结构3.一般建筑跨度30m以上的大跨度建筑采用( D )结构。
A.砌体B.框架C.板墙D.空间4.建筑物的耐久等级为二级时其耐久年限为( A )年,适用于一般性建筑。
A. 50~l00B. 80~150C. 25~50D. 15~255.建筑物的设计使用年限为50年,适用( C )。
A.临时性结构B.易于替换的结构构件C.普通房屋和构筑物D.纪念性建筑和特别重要的建筑结构6.耐火等级为二级的多层建筑,其房间隔墙需采用耐火极限( C )以上的()。
A. 0. 5小时,难燃烧体B. 1小时,难燃烧体C. 0. 5小时,非燃烧体D. 1小时,非燃烧体7.大型门诊楼属于( B )工程等级。
A.特级B.一级C.二级D.三级8.模数60m的数值是( C ),经常用于()。
A. 60mm,构件截面或缝隙B. 600mm,门窗洞口C. 6000mm,柱距或开间D. 60000mm,建筑总尺寸9.如果需要了解建筑内部的房间分布情况及估算建筑面积,可以查看( A )。
A.建筑平面图B.建筑立面图C.建筑剖面图D.建筑详图10.建筑平面图的外部尺寸俗称外三道,其中最里面一道尺寸标注的是( D )。
A.房屋的开间、进深B.房屋内墙的厚度和内部门窗洞口尺寸C.房屋水平方向的总长、总宽D.房屋外墙的墙段及门窗洞口尺寸11.下列选项中,不是建筑剖面图所表达的内容的是( C )。
A.各层梁板、楼梯、屋面的结构形式、位置B.楼面、阳台、楼梯平台的标高C.外墙表面装修的做法D.门窗洞口、窗间墙等的高度尺寸12.基础埋深不得过小,一般不小于( C )。
墙体部分1.简述墙体类型的分类方式及类别①按墙所处的位置分为外墙和内墙,按布置方向分为纵墙和横墙。
②按受力情况分为承重墙、非承重墙。
砖混结构中的非承重墙分为:自承重墙(自尊传给基础)、隔墙(自尊传给楼板层或附加小梁)框架结构中的非承重墙分为:填充墙(位于框架梁柱之间)、幕墙(悬挂于框架梁柱的外侧起维护作用)③按材料及构造方式分为:实体墙、空体墙、组合墙。
④按施工方法分为:块材墙、板筑墙(现浇板)、板材墙(预制板)。
2.简述砖混结构的几种结构布置方案及特点。
①横墙承重:适用于横墙较多且间距较小、位置比较不变的建筑。
房屋空间刚度大,结构整体性好。
②纵墙承重:横墙较少,可以满足较大空间的要求,但房屋刚度较差。
③纵横墙双向承重:可以满足空间组合灵敏的需要,且空间刚度较大。
④局部框架承重:内部框架承重、四周墙承重,可以满足大空间需求,房屋的总刚度主要由框架来保证。
3.提高外墙的保温能力有哪些措施?①通过对材料的选择:增加外墙厚度;选用孔隙率高、密度小的材料做外墙;采用多种材料的组合墙,形成保温构造系统解决保温和承重双重问题(墙面保温做法见书)。
②防止外墙中出现凝结水:在靠室内高温一侧设置隔蒸汽层,阻止水蒸气进入墙体。
隔蒸汽层常用卷材、防水涂料或薄膜等。
(做法见书)③防止外墙出现空气渗透:选择密实度高的墙体材料,墙体内外加抹灰层,加强构件间的缝隙处理。
④采用具有复合空腔构造的外墙形式:如被动式太阳房(见书)4.墙体设计在使用功能上应考虑哪些设计要求?①保温与隔热要求:外墙具有优良的热安定性,使室内温度环境在外界环境气温变化的情况下保持相对的安定,减少对空调和采暖设备的依赖。
②隔声要求:要求建筑根据使用性质的例外进行例外标准的噪声控制。
城市住宅42dB、教室38dB、剧场34dB。
③防火要求:选择燃烧性能和耐火极限符合防火规范的材料。
在较大的建筑中应设防火墙。
④防水防潮要求:在卫生间、厨房、实验室等有水的房间及地下室的墙应采取防水防潮措施。
