▪根据预制板材的尺寸可分为中型板材和大型板材两种， 分别作为房屋的主体承重结构和维护结构的构件。
16
一、大板建筑的优缺点和适用范围
1.大板建筑：是指大墙板、大楼板、大屋面板的简称，
有的称为壁板建筑。有其一即可称大板建筑。板材在专门 的大板厂制作，或者在现场预制，是一种全装配式建筑。
17
2.特般分为专用体系和通用体系两种。 ▪专用体系——用于一定的使用目的，采用定型化设计 或非定型化设计建造的住宅体系。使用专用的（非通 用的）建筑构配件和生产方式，具有一定的设计专用 性和技术的先进性，但缺少与其他体系配合的通用性 和互换性。
3
▪通用体系——通过将建筑的各种预制构配件、配套 制品和构造连接技术实行标准化、通用化，实施各 类建筑所需的构配件和节点构造可互换通用的商品 化建筑体系。
大型砌块：200X600X2700 >3500N≈350kg
四、砌块的排列要点
1.要预排
2.砌块墙每一层要设圈梁
3.砌块的缝型P5表1-2
4.通缝处理（上下两皮砖对齐或灰缝<150mm，对普通
砖五皮砖灰缝对其称为通缝）
5.砌块局部加芯柱
6.外饰面处理（提高墙体抗渗性能和改善墙体的热工
性能）
14
15
国内：我国建筑工业化开始于50年代 50 年代在一些地方采用砌块建筑。 1958 年开始大型板材建筑的试点工作。 60 年代开始升板建筑和滑模建筑 70 年代开始的大模板和框架板材建筑。 80 年代开始盒子建筑的试点。
7
四、发展建筑工业化的途径
（一）预制装配式建筑 ▪由工厂加工生产的各类预制构件，运至施工现场装 配而成的一种工业化建筑形式，称为预制装配式建 筑。 （二）现浇或现浇与预制相结合的建筑物 ▪这类建筑主要承重结构构件，如主体框架结构、墙 体和楼板全部现浇，或将其中一种现浇，一种预制 。其主要优点是结构整体性好，提高抗震性能，建 筑适应性大。 （三）配套工程的工业化 ▪实际上，除主体结构工程外，发展建筑工业化更大 的潜力还在于那些与住宅主体工程相配套的各类管 线、产品、设备和装修工程之中。

建筑构造：装配式建筑概述

建筑构造：装配式建筑概述
装配式建筑概述
目
录
1 建筑工业化的基本概念
2 工业化建筑体系
3 工业化建筑的类型
一、建筑工业化的基本概念
建筑工业化是指用现代工业生产方式 和管理手段来建造房屋，即像生产其他工业 产品一样，用机械化手段生产建筑定型产品， 其定型产品指房屋、房屋的构配件和建筑制 品等。例如定型的整幢房屋、定型的墙体、 楼板、楼梯、门窗等。建筑工业化的基本特 征是建筑设计标准化，构配件生产工厂化， 施工机械化和组织管理科学化。
滑模建筑
滑模建筑是用滑升模板来现浇墙体的建筑
三、工业化建筑的类型
升板升层建筑
是指用房屋自身的柱子做导杆，将预制楼 板和屋面板（层）提升就位的一种建筑。
三、工业化建筑的类型
盒子建筑
指由盒子状的预制构件组合而成的全装 配式建筑。
感谢聆听
一、建筑工业化的基本概念
一、建筑工业化的基本概念
首次采用预制装配式——框架-剪力墙结构
一、建筑工业化的基本概念
用大模板现浇混凝土内墙和预制混凝土保温外墙板相结合体系，即“内 浇外挂”体系。
该建筑成为当时北京迈向现代化的标志。
一、建筑工业化的基本概念
建筑工业化是建筑行业发展的必然出路
二、工业化建筑体系
目前，预制装配式建筑是实现新型建筑工业化的主要方式和手段。
三、工业化建筑的类型
三、工业化建筑的类型
大模板建筑
内墙是采用工具式大型模板现场浇注的钢筋混凝土墙板，外墙 可以采用预制钢筋混凝土墙板、现砌砖墙或现场浇注钢筋混凝 土墙板,它属于墙板承重体系。在结构方面属于剪力墙体系。
三、工业化建筑的类型
含义：
是指把设计、生产、施工、组织管 理加以配套构成一个完整的全过程。

工业建筑概述

工业建筑概述
水泵房、污水处理站等。
第13章工业建筑概述
13.1.3 按生产状况分类
• 1. 冷加工车间 • 2. 热加工车间 • 3. 恒温恒湿车间 • 4. 洁净车间 • 5. 其他特种状况的车间：其他特种状况
指生产过程中有爆炸可能性、有大量腐 蚀物、有放射性散发物、防微振、防电 磁波干扰等情况。
第13章工业建筑概述
6—锻工车间；7—总仓库； 8—木工车间；9—锅炉房； 10—煤气发生站；11—氧 气站；
12—压缩空气站；13—食 堂；14—厂部办公室； 15—车库；16—汽车货运 出入口；
17—火车货运出入口； 18—厂区大门人流出入口； 19—车间生活间；20—露 天堆场；21—烟窗
13.3 工业建筑设计的任务和要求
• 合理选择结构方案和围护结构的类型， 进行细部构造设计；
• 协调建筑、结构、水、暖、电、气、通 风等各工种；正确贯彻“坚固适用、经 济合理、技术先进”的原则。
第13章工业建筑概述
13.3 工业建筑设计的任务和要求
第13章工业间； 4—冲压车间；5—铸工车 间；
• 1. 满足生产工艺的要求 • 2. 满足建筑技术的要求 • 3. 满足建筑经济的要求 • 4. 满足卫生及安全的要求（见下图）
第13章工业建筑概述
13.1.1 按建筑层数分类

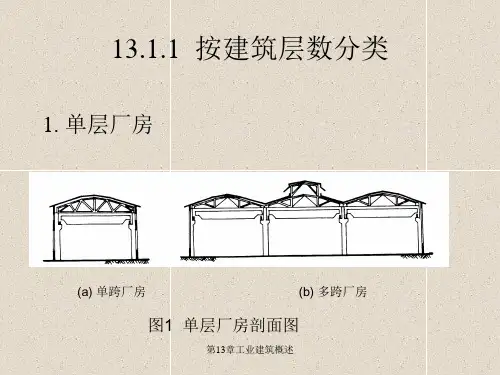

1. 单层厂房
(a) 单跨厂房
(b) 多跨厂房
图1 单层厂房剖面图
第13章工业建筑概述
13.1.1 按建筑层数分类
• 2. 多层厂房
第13章工业建筑概述
13.1.1 按建筑层数分类
• 3. 层数混合的厂房
第13章工业建筑概述
13.1.2 按用途分类
• 1. 主要生产厂房 • 2. 辅助生产厂房 • 3. 动力用厂房 • 4. 储存用房屋 • 5. 运输用房屋 • 6. 其他:包括解决厂房给水、排水问题的

工业建筑概述

工业建筑概述

的构件所组成的骨架，叫做“结构”
墙承重结构
骨架承重结构 VS 菜场
装配式钢筋混凝土单层厂房
6
装 配 式 钢 筋 混 凝 土 单 层 厂 房
7
4--屋面板：铺设在屋架上，承受上面的荷载（屋面积雪、 积灰、防水层、保温层、隔热层等重量）
8
3--屋架：两端搁置在柱顶，承受屋面板传来的荷载
9
13--吊车梁：支承在柱子牛腿上，沿厂房纵向布置。承受吊 车传来的荷载（吊车自重、起吊重物重量、吊车的制动力）。
21
屋架 横向排架 柱子 基础 吊车梁 连系梁 基础梁 屋面板 屋盖支撑 柱间支撑
承重结构
纵向连系构件
支撑系统
外墙围护结构
外墙（勒脚、门窗） 抗风柱
22
23

总结：厂房的概念、特点、装配式钢筋混 凝土排架结构厂房的结构组成 下次课：厂房各结构构件的具体构造 作业： 1、复习今天的知识 2、画出排架结构厂房的荷载传递路线图 3 、预习教材P137~142

24
10
16--连系梁：沿厂房纵向布置的水平连系构件，增加厂房纵 向刚度，并传递山墙传来的风力到纵向柱列。
11
11--基础梁：沿厂房纵向布置，搁置在基础杯口上，承受 墙体重量，并传给基础。
12
1--柱：牛腿柱，承受屋面板、屋架、吊车梁、连 系梁传来的荷载
13
2--基础：厂房最下部的承重构件，承受柱子和基础 梁传来的荷载

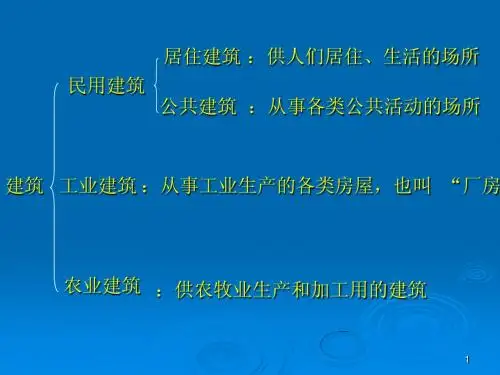

工业建筑：为满足工业生产需要而建造的各种 不同用途的建筑物和构筑物的总称。
工业厂房：用于工业生产的各种建筑物。
3

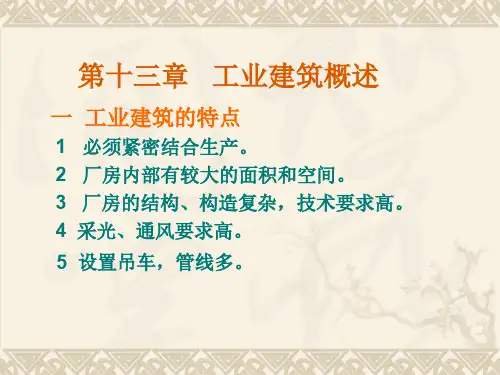

二、工业建筑的特点 (1) 要满足生产工艺的要求 (2) 内部空间大 (3) 荷载大 ，多采用钢筋混凝土或钢结构 (4) 构造复杂

工业建筑概述

工业建筑概述

复习思考题
1.什么是工业建筑？工业建筑如何进 行分类？
2.吊车类型有哪些，主要组成是什么？ 3.装配式钢筋混凝土排架结构厂房的 主要结构构件有哪些?相互关系如何? (绘一剖面简图说明)。
4、屋架形式有那些？常用那些屋架？ 5、标准屋面板尺度？ 6、柱的选用及柱上预埋件如何？ 7、抗风柱的作用是什么？抗风柱的 构造原理与方法？
3、抗风柱
1）原理：
（1）抗风柱与屋架应有可靠连接
（2）抗风柱与屋盖系统在竖直方向应有 相对位移的可能性。
2）方法：
（1）采用弹簧钢板
（2）屋架和抗风柱之间应留有不小于 150mm空隙。
（三）基础梁
1、基础梁断面：一般为梯形， 国家有统一编制的基础梁标准图集， 可供选用和参考
2、基础梁长度:4.5m、6m、7.5m
3、基础梁搁置要求：
1）基础梁顶面标高通常比室内地面 低50mm，基础梁顶面标高通常比室外地 面高100mm（一般厂房室内外高差一般为 150mm）。
2）基础梁下部的保温措施：对北方 地区非采暖厂房，一般宜用炉渣等松散材 料填充以防土冻胀对基础梁及墙身产生不 利的影响。
3）基础梁底回填土一般不需要夯实， 并留不小于100mm的空隙，以利于基础梁随 柱基础一起沉降。
2、排架结构：屋架和柱铰接。柱与基 础一般为刚接。
3、刚架结构：屋架和柱合并为同一构 件，其连接处为一整体刚接。柱与基础一般 为铰接。
（二）排架结构
单层厂房结构：横向排架+纵向连系构件+支撑
1、 厂房横向排架： 1）组成：屋面大梁(或屋架)+柱子+柱基础。 2）作用：承受屋盖、天窗、吊车、外墙传来荷载。 2、 纵向连系构件： 1）组成：屋面板+连系梁+吊车梁等。 2）作用：用以保证横向骨架的稳定性，传递风荷载和 吊车荷载。

建筑概论 第四章 工业建筑体系

建筑概论 第四章 工业建筑体系
517
第四章 工业建筑体系
梁在柱旁连接 a）钢牛腿 b）钢筋混凝土牛腿
518
第四章 工业建筑体系
（2）梁在柱顶连接，常用叠合梁现浇连接。此法是将上下柱和纵横 梁的钢筋都伸入节点，用混凝土灌成整体。
梁在柱顶连接
519
第四章 工业建筑体系
3. 框架与轻质墙板的连接 框架与轻质墙板的连接主要是轻质墙板与柱或梁的接头。轻质墙板包 括整间大板和条板。条板可以竖放，也可以横放。 整间大板可以和梁连接，也可以和柱连接。竖放条板只能和梁连接， 横放条板只能和柱连接。连接方式可以是预埋件焊接，也可以用螺栓连接。
2. 梁与柱的连接 梁与柱的连接有两种情况，一种是梁在柱旁连接，另一种是梁在柱顶 连接。 （1）梁在柱旁连接，可利用柱上伸出的钢牛腿或钢筋混凝土牛腿支 承梁。钢牛腿体积小，可以在柱预制完以后焊在柱上，故柱的制作比较简 单。也可采用两种牛腿结合使用的方法，即柱的两面伸出钢筋混凝土牛腿， 另两面用钢牛腿。
527
第四章 工业建筑体系
内外墙板上部连接
Байду номын сангаас
内外墙板下部连接
528
第四章 工业建筑体系
内纵横墙板顶部预埋钢板用钢筋焊接起来，下部设置锚环和竖向插筋 与墙板伸出钢筋绑扎或焊在一起，在阴角支模板，然后现浇 C20 混凝土 连成整体。
内纵横墙板顶部连接
内纵横墙板下部连接
529
第四章 工业建筑体系
2. 楼板与内墙板连接 上下楼层之间，除在纵横墙板交接的垂直缝内设置锚筋外，还应利用 墙板的吊环将上下楼板连接成整体。当楼板支承在墙板上时，除在墙板吊 环处的楼板加设锚环外，在楼板的四角也要外露钢筋，吊装后将相邻楼板 的钢筋焊成整体。
柱帽连接

工业建筑构造概述

工业建筑构造概述

（一）平面设计与生产工艺的关系 不同产品的车间，有不同的生产工艺流程(图)。（直线、平行、垂直） 工艺师根据此图对建筑设计师提交生产工艺平面图，建筑设计师再根据此图的要求进行建筑 设计。 所以，生产工艺决定着厂房的建筑平面。
毛 坯
机械加工
中 间
总装配
库
库
试验
直线布置
总装配
毛 坯 机械加工 库
重庆大学建筑城规学院 建筑技术研究所绘制
工业建筑构造概述
第四章 工业建筑设计
提要：本章介绍工业建筑的特点、单层厂房结构体系和起重运输设备；讲述单层厂房的 平面、剖面特征及定位轴线的标定方法。
第一节 工业建筑的特点与分类
工业建筑：是各类工业厂房和构筑物的总称。 工业厂房：是指哪些用来进行生产的建筑物。 构筑物：是指哪些与生产相配套的辅助设施。如：烟囱，水塔，冷却塔，水池等。
1、选择柱网的原则 （1）满足生产工艺提出的要求； （2）符合《厂房建筑模数协调准则》的规定； （3）全面协调跨度和柱距，尽量使柱网统一，使建筑平面合理； （4）扩大柱网，提高厂房的通用性和经济合理性。
2、厂房跨度的确定
（1）满足工艺要求 （2）符合模数协调标准 跨度须满足《厂房建筑模数协调标准》的相关规定。 当屋架跨度≤18米时，采用扩大模数30M的数列 当屋架跨度＞18米时，采用扩大模数60M的数列 当工艺布置有明显优越性时，跨度尺寸亦可采用21米、27米、33米。 （3）经济合理
试验
中 间 库
机械
毛
坯
加工
库
(大件)
垂直布置
中总 间装 库配
重庆大学建筑城规学 建筑技术研究所绘制
平行布置
重庆大学建筑城规学院 建筑技术研究所绘制

房屋建筑构造 单层工业厂房的构造

房屋建筑构造 单层工业厂房的构造

墙板布置方式

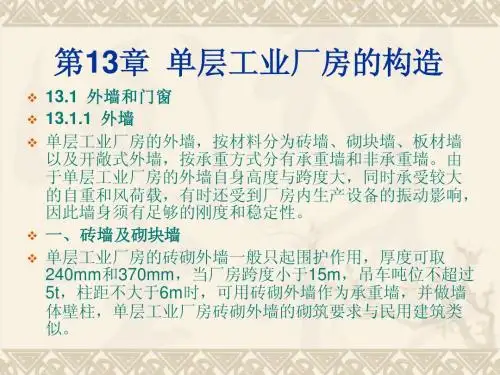

13.1.2侧窗及大门构造 一、侧窗 在工业建筑中，侧窗不仅要满足采光和通风的要 求，还要根据生产工艺的特点，满足一些特殊要求。例如有 爆炸危险的车间，侧窗应便于泄压;要求恒温恒湿的车间，侧 窗应有足够的保温隔热性能;洁净车间要求侧窗防尘和密闭等 等。而且工业建筑侧窗面积较大，如果处理不当，容易产生 变形损坏和开关不便，不但影响生产，还会增加维修费用。 因此，在进行侧窗构造设计时，除满足生产要求外，还应考 虑坚固耐久，开关方便，构造简单，节省材料，降低造价。 1.为节省材料和造价，工业建筑侧窗一般情况下都采用单层 窗，只有严寒地区在4m以下高度范围，或生产有特殊要求 的车间(如恒温、恒湿、洁净车间)，才部分或全部采用双层 窗或双层玻璃窗。双层窗冬季保温、夏季隔热，而且防尘密 闭性能均较好，但造价高，施工复杂。工业建筑侧窗常见的 开启方式有:中悬窗、平开窗、固定窗、垂直旋转窗。




3.工业厂房还有其它类型的侧窗，如垂直旋转窗、固定式通 风高侧窗、百页窗等。 二、大门 工业厂房的大门主要是供日常车辆和人通行，以 及紧急情况疏散之用。 1.因此门的尺寸应根据所需运输工具类型、规格、运输货物 的外形并考虑通行方便等因素来确定。一般门的宽度应比满 装货物时的车辆宽600mm～1000mm，高度应高出 400mm～600mm。 2.车间大门的类型较多，这是由于车间性质、运输、材料及 构造等因素所决定的。大门按用途分:有供运输通行的普通大 门、防火门、保温门、防风沙门等。 按材料分:有木门、钢 木门、普通型钢和空腹薄壁钢门等。门宽1.8m以内时采用木 制的。当门洞口尺寸较大时，为了防止门扇变形和节约木材， 常采用型钢作骨架的钢木大门或钢板门。按开启方式分:有平 开门、推拉门、折叠门、升降门、上翻门、卷帘门等 。

第4章-工业化建筑构造

第4章-工业化建筑构造
（三）、升板建筑
三、现浇或现浇与预制相结合的建筑
（三）、升板建筑
柱梁式
2. 承重方式：柱梁式、隔扇式、混合式、盒子式
隔扇式
2. 承重方式：柱梁式、隔扇式、混合式、盒子式
混合式
2. 承重方式：柱梁式、隔扇式、混合式、盒子式筑
三、现浇或现浇与预制相结合的建筑
（一）、大模板建筑
1. 全现浇：墙体、楼板均采用现浇方式。 2.现浇与预制相结合： （1）、内外墙现浇，楼板预制。 （2）、内浇外挂 ：内墙现浇，外墙、楼板预制。 （3）、内浇外砌 ：内墙现浇，外墙砖砌、楼板预制。
第4章 工业化建筑构造

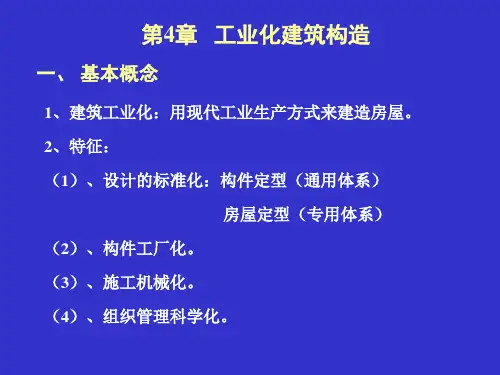

一、 基本概念
1、建筑工业化：用现代工业生产方式来建造房屋。 2、特征： （1）、设计的标准化：构件定型（通用体系）
房屋定型（专用体系） （2）、构件工厂化。 （3）、施工机械化。 （4）、组织管理科学化。
一、基本概念
3.实现建筑工业化的途径 （1）、预制装配式建筑
●砌块 ●大板 ●框架板材 ●盒子 （2）、现浇或现浇与预制相结合的建筑 ●大模板 ●滑模（滑板） ●升板
二、 预制装配式的建筑
（二）、装配式框架板材建筑
1.主要预制构件：预制主体骨架梁、柱、楼板； 预制非承重内、外墙板
2.承重方式: (1) 框架体系 ；(2) 板柱体系
3.梁、柱、楼板 的节点构造:
(1) 梁与柱的连接
叠合梁现浇连接
浆锚叠压连接
3.梁、柱、楼板的节点构造: (2) 楼板与梁的连接
三、现浇或现浇与预制相结合的建筑
（二）、滑升模板建筑（滑模）:
1.墙体： （1）、内外墙滑模。 （2）、内墙滑模，外墙
预制（同大板）。 （3）、核心筒体滑模，

建筑构造——建筑工业化

建筑构造——建筑工业化

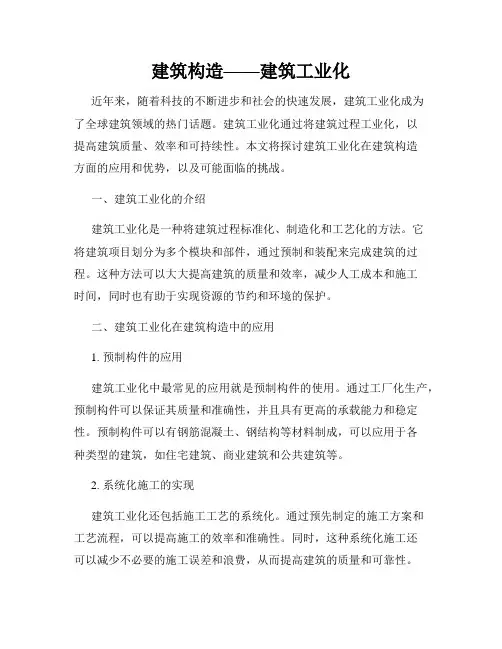

建筑构造——建筑工业化近年来，随着科技的不断进步和社会的快速发展，建筑工业化成为了全球建筑领域的热门话题。

建筑工业化通过将建筑过程工业化，以提高建筑质量、效率和可持续性。

本文将探讨建筑工业化在建筑构造方面的应用和优势，以及可能面临的挑战。

一、建筑工业化的介绍建筑工业化是一种将建筑过程标准化、制造化和工艺化的方法。

它将建筑项目划分为多个模块和部件，通过预制和装配来完成建筑的过程。

这种方法可以大大提高建筑的质量和效率，减少人工成本和施工时间，同时也有助于实现资源的节约和环境的保护。

二、建筑工业化在建筑构造中的应用1. 预制构件的应用建筑工业化中最常见的应用就是预制构件的使用。

通过工厂化生产，预制构件可以保证其质量和准确性，并且具有更高的承载能力和稳定性。

预制构件可以有钢筋混凝土、钢结构等材料制成，可以应用于各种类型的建筑，如住宅建筑、商业建筑和公共建筑等。

2. 系统化施工的实现建筑工业化还包括施工工艺的系统化。

通过预先制定的施工方案和工艺流程，可以提高施工的效率和准确性。

同时，这种系统化施工还可以减少不必要的施工误差和浪费，从而提高建筑的质量和可靠性。

3. 建筑信息模型（BIM）的应用随着建筑信息技术的发展，建筑工业化也逐渐与建筑信息模型（BIM）相结合。

BIM可以实现对建筑全过程的协调和管理，包括设计、施工和运营等。

通过BIM，可以实现对建筑结构的模拟和优化，提前发现和解决潜在的工程问题，从而提高建筑的结构安全性和可持续性。

三、建筑工业化的优势1. 提高建筑质量和安全性建筑工业化可以通过标准化的工艺和生产流程，确保建筑的质量和安全性。

预制构件的使用可以减少施工误差和质量问题，提高建筑的整体性能。

2. 提高建筑效率和节约成本建筑工业化可以减少施工时间和人力投入，提高建筑的施工效率和生产率。

同时，它还可以实现资源和能源的节约，减少建筑成本和运营成本。

3. 促进可持续发展建筑工业化可以通过减少施工垃圾和二氧化碳排放等方式，促进可持续发展。

工业建筑概述

工业建筑概述

纵横跨交接处的定位轴线
厂房内部的起重运输设备
1.悬挂式单轨吊车 由电动葫芦和工字钢轨两部分组成。工字钢轨可
以悬挂在屋架（或屋面梁）下弦。轨上设有可 水平移动的滑轮组（即电动葫芦），起重量为 1～5t。
图3-1-5 单轨悬挂吊车
2、单梁电动起重吊车
由电动葫芦和梁架组成，起重量一般为0.5~5t。 悬挂式梁式吊车：梁架悬挂在屋架下工字钢轨固定在梁架
距ai等于封墙厚度t，即ai=t ，如3-1-4b示。
当高跨吊车起重量大时，高跨中需设联系尺寸ac，此时定位
轴线也有两种情况。
封墙底面高于低跨屋面时，ai=ac,如3-1-4c所示； 封墙底面低于低跨屋面时，ai=ac+t,如3-1-4d所示。
图3-1-4 高低跨处单柱与纵向定位轴线的关系
图3-1-2 单层厂房定位轴线
定位轴线的确定
1.横向定位轴线
1）除了靠山墙的端部柱和
图
横向变形缝两侧柱外，厂房
3-11
纵向柱列中的中间柱的中心
中
线应与横向定位轴线相重合。
间 柱
与
横
向
定
位
的
联
系
2）山墙为非承重墙时，墙内缘与 横向定位轴线相重合，且端部柱 应自横向定位轴线向内移60mm。
图3-1-3 非承重山墙与横向定 轴线的联系
合
隙，这种情况称为“非封闭
结合。
在轴线不动的情况下，把柱外缘自轴线向外推 移一个 ac 值的距离。
例如墙为砖砌体时，ac值取50mm 安全缝隙宽度： Cb = e - （B+h) 750mm+50mm-（400+300）mm
=100mm＞ 80mm

B4工业化建筑构造3.2011

B4工业化建筑构造3.2011

第四章工业化建筑构造2龙江（Loongle）浙江农林大学园林与建筑学院2011年本章提要（1）建筑工业化的含义、特征、目的和主要内容。

（2）砌块建筑。

包括砌块的选材和类型，砌块建筑的构造等。

（3）大板建筑。

包括大板建筑的定义，大板建筑的主要构件，大板建筑的节点连接构造和大板建筑的板缝处理。

（4）框架轻板建筑。

（5）其他几种工业化建筑简介。

包括大模板建筑、滑模建筑、升板升层建筑、盒子建筑等。

（6）工业化建筑的标准化与多样化。

4.5 其他几种工业化建筑简介☐除前面介绍的几种工业化建筑外，还有大模板建筑、滑模建筑、升板建筑以及盒子建筑等；☐以下依次简要介绍这几种工业化建筑的施工及构造做法。

A.大模板建筑☐大模板建筑的内墙是采用工具式大型模板现场浇注的钢筋混凝土墙板，外墙可以采用预制钢筋混凝土墙板、现砌砖墙或现场浇注钢筋混凝土墙板，它属于墙板承重体系。

☐大模板建筑在结构方面属于剪力墙体系。

☐工具式模板与操作台常结合在一起，由大模板板面、支架和操作台三部分组成。

大模板建筑施工示意图大模板建筑的分类☐现浇与预制相结合。

一般内墙为现场浇筑的钢筋混凝土墙板，外墙采用预制外墙板，俗称“内浇外挂”，主要用来建造高层建筑。

☐现浇与砖砌相结合。

内墙为现场浇筑的钢筋混凝土板墙，外墙采用黏土砖砌筑砖墙，俗称“内浇外砌”，主要用来建造多层建筑。

☐全现浇做法。

内外墙板均采用现场浇筑的钢筋混凝土墙板，主要用来建造高层住宅。

☐特点：整体性好，刚度大，抗震、抗风能力强；工艺简单，劳动强度小，施工速度快；减少了室内外抹灰工程；不需要大型预制厂，施工设备投资少。

但是现场浇筑工程量大，施工组织较复杂，不利于冬季施工。
