11 工业建筑概述

  • 格式：pptx
  • 大小：1.10 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

工业建筑设计

工业建筑设计

总结词
高效、便捷、安全
详细描述
物流中心设计以高效、便捷、安全为目标，注重仓储空间的合理利用和货物流转的顺畅。建筑设计采 用大跨度、大空间的架构，便于货物的装卸和运输。同时，中心配备先进的物流管理系统和安全防范 措施，确保货物安全和运营高效。
案例三：数据中心设计
总结词
节能、可靠、扩展性强
VS
详细描述
绿色环保设计
绿色环保设计是指在设计工业建筑时，充分考虑环境保护和资源节约，降低建筑对环境的负面影响。
绿色环保设计包括采用可再生能源、节能技术和环保材料，减少建筑能耗和排放，降低对自然资源的依 赖。
绿色环保设计还强调建筑与自然环境的和谐共生，通过绿色植被、雨水收集等方式，实现建筑与环境的 相互补充和优化。
编制材料清单
根据施工图，列出所需 的各种材料和设备清单。
施工图审查
对施工图纸进行审查， 确保图纸的准确性和完 整性。
施工管理
施工组织与协调
01
制定施工计划，协调各方资源，确保施工顺利进行。
质量监控
02
对施工过程进行质量监控，确保施工质量符合要求。
工程验收
03
组织工程验收，对不符合要求的部分进行整改。
数据中心设计注重节能、可靠和扩展性强 ，以满足不断增长的数据存储和处理需求 。建筑设计采用模块化结构和高品质的材 料，确保数据中心的稳定性和安全性。同 时，数据中心充分考虑能源效率和可再生 能源的应用，降低能耗和碳排放。
案例四：研发中心设计
总结词
创新、灵活、人性化
详细描述
研发中心设计以创新、灵活、人性化为目标，注重激发员工的创造力和协作精神。建筑 设计采用开放式办公空间和多功能实验室，提供灵活的工作环境。同时，中心配备先进 的研发设备和软件，支持各种研发项目和创新活动。此外，研发中心还注重员工的舒适
《工业建筑设计》课件

《工业建筑设计》课件


采用钢材作为主要承重材料，具有较 高的承载能力和抗震性能。
框架结构体系
由梁、柱等构件组成，具有较好的抗 震性能和灵活性。
工业建筑的构造组成与特点
01
02
03
04
基础
承受建筑物的重量和外力，传 递给土壤，要求具有足够的承
载能力和稳定性。
墙体
构成建筑物的主体结构，具有 承重、维护和分隔空间的作用
。
屋顶
覆盖建筑物的顶部，具有防水 、保温和承重的作用。
地面与楼面
承受建筑物的重量和人流等荷 载，要求具有足够的承载能力
和耐久性。
工业建筑的特殊构造与处理
防腐蚀处理
针对工业建筑中可能存在的腐蚀 性物质，采取相应的防腐蚀措施 ，如涂装防腐涂料、使用耐腐蚀
材料等。
防爆与消防处理
根据工业建筑可能存在的爆炸和火 灾风险，采取相应的防爆和消防措 施，如设置防爆墙、消防设施等。
03
工业建筑的绿化与生态恢复需要考虑工业建筑的特点和工艺流程，以 及当地的气候和土壤条件，以选择适合的植物和生态恢复方式。
04
工业建筑的绿化与生态恢复需要注重生态平衡和可持续发展，以促进 企业与环境的和谐共存。
06
工业建筑的设计案 例分析
案例一：某钢铁厂炼钢车间设计
总结词
工艺流程与建筑设计的融合
工业建筑的景观设计
工业建筑的景观设计是指通过 景观规划、植物配置、小品设 计等方式，提升工业建筑的美
观度和文化内涵。
工业建筑的景观设计需要考虑 工业建筑的特点和风格，以及 周围环境的氛围和特点，以创 造出一个和谐、美观的景观效
果。
工业建筑的景观设计需要注重 生态和环保，采用适合当地生 长的植物和材料，以减少对环 境的负担。
工业建筑概述

工业建筑概述


•
Lk=L-2e
• 从图中知道e=B+Cb+h
•
• 在实际工程中，由于吊车形式、起重量、厂房跨度、高度 和柱距等不同，以及是否设置安全走道板等的差别，外墙、 边柱与纵向定位轴线的定位有以下两种：
• 1．封闭结合
• 当B+Cb+h≤e时，边柱外缘和墙内缘应与纵向定位轴线相 重合 ，此时屋盖与外纵墙无空隙，不需设补充构件，这 种结合方式称为封闭结合。它适用于柱距为6m、吊车起重 量小于或等于20t的厂房。
• 3．变形缝处柱与横向定位轴线的定位
• 在单层厂房中，横向伸缩缝、防震缝出一般设双 柱屋架。因此，变形缝处应采用两条横向定位轴 线。柱的中心线均应自定位轴线向两侧各移600mm， 两条横向定位轴线分别通过两侧屋面板、吊车梁 等纵向构件的标志尺寸端部，两轴线间的距离a应 满足变形缝宽度的规定。(如图11-8)
• ②当高跨纵向定位轴线采取“非封闭结合”，低跨为 “封闭结合”，且封墙壁底面高于低跨屋面时，其插入距 ai=ae+ac+t
• ③当高低两跨纵向定位轴线均采用“封闭结合”封墙底 面高于低跨屋面时ai=ae
• ④当高跨纵向定位轴线采取“非封闭结合”，低跨仍为 “封闭结合”，且封墙底面高于低跨屋面时，其插入距 ai=ae+ac
一、 定位轴线概述 • 通常把垂直于厂房长度方向（即平行于屋架）
的定位轴线称为横向定位轴线；由左向右依次按1、 2、3---进行编号。 • 平行于厂房长度方向（即垂直于屋架）的定 位轴线称为纵向定位轴线，由下向上依次按A、B、 C---等进行编号，其中I、O、Z不参与编号，一面 和阿拉伯数字1、0、2混淆。 • 柱子纵、横向定位轴线在平面上形成有规律 的网络称为柱网。 • 柱网尺寸的确定，实际上就是确定厂房的跨 度和柱距。
《工业建筑概述》课件

《工业建筑概述》课件

02
工业建筑不仅提供生产所需的场 所，还承载着企业形象、生产安 全和环境保护等多重功能。
分类
按用途分类
可分为生产车间、仓库、实验 室等。
按结构形式分类
可分为钢结构、混凝土结构、 木结构等。
按层数分类
可分为单层、多层和高层工业 建筑。
按跨度分类
可分为大跨度、中跨度和小跨 度工业建筑。
02
工业建筑的特点与要求
稳定性分析
确保结构在各种工况下都处于稳定 状态。
03
02
动力分析
计算结构在地震、风载等动力作用 下的响应。
优化设计
基于计算分析结果，对结构进行优 化，降低成本并提高性能。
04
05
工业建筑的电气与给排水 设计
电气设计要点
电源设计
确保工业建筑内有稳定、可靠的电源，满足生产设备和照明等用电需 求。
配电系统设计
环保管理制度建立
制定并实施环保管理制度，加强工业 建筑内的环境卫生管理，减少污染物 排放，保护生态环境。
06
工业建筑的施工与维护
施工要点
ቤተ መጻሕፍቲ ባይዱ验收与调试
完成施工后进行验收和调试，确保工业建 筑的功能和性能符合设计要求和使用需求 。
施工前准备
进行现场勘察，制定施工计划，准备施工 材料和设备，确保施工队伍具备相应资质 和经验。
根据用电负荷和设备分布，合理规划配电线路和设备布局，提高供电 效率和安全性。
防雷与接地设计
为工业建筑安装防雷设施，并确保设备、人员安全接地，防止雷击和 电击事故。
照明设计
根据生产需求和场所特点，选用合适的照明灯具和光源，提供足够的 照明亮度，并注意节能环保。
给排水设计要点
工业建筑概述

工业建筑概述

返回
承受上部墙体重量，并把它传给基础。 承受上部墙体重量，并把它传给基础。
支撑系统构件
加强厂房的空间整体刚度和稳定性， 加强厂房的空间整体刚度和稳定性 ， 它主要传递水 平荷载和吊车产生的水平刹车力。 平荷载和吊车产生的水平刹车力。 • 柱间支撑 • 屋盖支撑
返回
围护构件（ 围护构件（一）
（1）屋面板 ） 直接承受板上的各类荷载（包括屋面自重、 直接承受板上的各类荷载（包括屋面自重、屋面覆盖材 积灰及施工检修等荷载），并将荷载传给屋架。 ），并将荷载传给屋架 料、雪、积灰及施工检修等荷载），并将荷载传给屋架。 （2）天窗架 ） 它传给屋架或屋面梁。 承受天窗上的所有荷载并把 它传给屋架或屋面梁。 （3）抗风柱 ） 同山墙一起承受风荷载， 同山墙一起承受风荷载，并把荷载中的一部分传到厂 房纵向柱列上去，另一部分直接传给基础。 房纵向柱列上去，另一部分直接传给基础。
图9-9 单梁式吊车
返回
三、桥式吊车
由桥架和起重小车组成， 桥架支承在吊车梁上， 由桥架和起重小车组成 ， 桥架支承在吊车梁上 ， 并 可沿厂房纵向移动， 桥架上设支承小车， 可沿厂房纵向移动 ， 桥架上设支承小车 ， 小车能沿 桥架横向移动，起重量为5 350t 桥架横向移动，起重量为5～350t。 桥式吊车根据开动时间与全部生产时间的比值， 桥式吊车根据开动时间与全部生产时间的比值 ， 分 为轻级、中级、重级工作制， JC来表示。 为轻级、中级、重级工作制，用JC来表示。 来表示 轻级工作制——15%（以JC15%表示）； 15% 轻级工作制 15 JC15%表示） 15 中级工作制——25%（以JC25%表示）； 25% 中级工作制 25 JC25%表示） 25 重级工作制——40%（以JC40%表示）。 40% 重级工作制 40 JC40%表示） 40
工业建筑

工业建筑


工业生产过程中应用和产生的酸、碱、盐以及侵蚀性溶剂，大气、地下水、地面水、土壤中所含侵蚀性介质， 都会使建筑物受到腐蚀。此外，建筑物还会受到生物腐蚀。
防腐设计：①限制侵蚀性介质的作用范围；②将侵蚀性介质稀释排放；③在建筑布置、结构选型、节点构造 和材料选择等方面采取防护措施。
布置要点 ①对散发大量侵蚀性介质的厂房、仓库、贮罐、排气筒、堆场等，尽可能集中布置于常年主导风 向的下风侧和地下水流向的下游。为利于通风，厂房和仓库的长轴应尽量垂直于主导风向。②室外场地应有足够 的排水坡度（一般不小于0.5%），并布置排水明沟。③厂内输送侵蚀性液体、气体的管道尽量集中埋置；架空敷 设时放在下层，以免危及其他管道。④排除侵蚀性污水的管道所设的检查井（窨井），应同建筑物基础保持一定 的距离。
类型
1.按用途：主要生产厂房；辅助生产厂房；动力用厂房；储存用房屋；运输用房屋；其它。 2.按层数：单层厂房；多层厂房；混合层次厂房。 3.按生产状况：冷加工车间；热加工车间；恒温恒湿车间；洁净车间；其他种情况的车间，有爆炸可能性的 车间，有大量腐蚀作用的车间，有防微震、高度噪声、防电磁波干扰等车间。
设计要点 ①凡散发侵蚀性气体、粉尘的建筑物，造型力求简单。为保持良好的自然通风，可采用敞开式、 半敞开式建筑。②围护结构应根据室内温度、湿度情况，加强保温性能，以减少墙面、屋面由于侵蚀性气体的冷 凝结露腐蚀建筑物。为避免侵蚀性粉尘集聚，屋面不宜砌筑女儿墙。③采用木制或塑料、玻璃钢制门窗。④外露 的金属构件或零件应适当加大尺寸或涂饰耐腐蚀涂料。⑤楼面、地面的防护是建筑防腐蚀设计的关键。
特点
1.厂房应满足生产工艺的要求。 2.厂房内部有较大的面积和空间。 3.厂房的结构、构造复杂，技术要求高。 4.必须紧密结合生产。 5.生产工艺不同的厂房具有不同的特征。 6.采光、通风、屋面排水及构造处理较复杂。
工业建筑构造概述

工业建筑构造概述


（一）平面设计与生产工艺的关系 不同产品的车间，有不同的生产工艺流程(图)。（直线、平行、垂直） 工艺师根据此图对建筑设计师提交生产工艺平面图，建筑设计师再根据此图的要求进行建筑 设计。 所以，生产工艺决定着厂房的建筑平面。
毛 坯
机械加工
中 间
总装配
库
库
试验
直线布置
总装配
毛 坯 机械加工 库
重庆大学建筑城规学院 建筑技术研究所绘制
工业建筑构造概述
第四章 工业建筑设计
提要：本章介绍工业建筑的特点、单层厂房结构体系和起重运输设备；讲述单层厂房的 平面、剖面特征及定位轴线的标定方法。
第一节 工业建筑的特点与分类
工业建筑：是各类工业厂房和构筑物的总称。 工业厂房：是指哪些用来进行生产的建筑物。 构筑物：是指哪些与生产相配套的辅助设施。如：烟囱，水塔，冷却塔，水池等。
1、选择柱网的原则 （1）满足生产工艺提出的要求； （2）符合《厂房建筑模数协调准则》的规定； （3）全面协调跨度和柱距，尽量使柱网统一，使建筑平面合理； （4）扩大柱网，提高厂房的通用性和经济合理性。
2、厂房跨度的确定
（1）满足工艺要求 （2）符合模数协调标准 跨度须满足《厂房建筑模数协调标准》的相关规定。 当屋架跨度≤18米时，采用扩大模数30M的数列 当屋架跨度＞18米时，采用扩大模数60M的数列 当工艺布置有明显优越性时，跨度尺寸亦可采用21米、27米、33米。 （3）经济合理
试验
中 间 库
机械
毛
坯
加工
库
(大件)
垂直布置
中总 间装 库配
重庆大学建筑城规学 建筑技术研究所绘制
平行布置
重庆大学建筑城规学院 建筑技术研究所绘制
精选第十三章工业建筑概述

精选第十三章工业建筑概述

二、工业建筑的分类 1、按用途分：
（1）主要生产厂房； （2）辅助生产厂房； （3）动力用厂房； （4）储存用房屋； （5）运输用房屋； （6）其它。
2． 按车间内部生产状况分类 （1）热加工车间； （2）冷加工车间； （3）特殊用途车间 ； （4）恒温湿车间； （5）洁净车间。
3 .按厂房层数分类 （1）单层厂房； （2）多层厂房； （3）混合层次的厂房。
（二） 柱
1、柱的截面形式
1）矩形柱：仅用于柱截面尺寸为 400×600mm以内的柱。此外柱牛腿以上 部分、轴心受压柱以及现浇柱常采用矩 形截面柱。
2）工字型柱：当柱长边截面尺寸大 于600mm时采用。
2、柱的预埋件
1）在进行柱子设计和施工时，必须 将铁件准确地设置在柱上，不能遗漏。
2）种类：屋架、吊车梁、柱间支撑 预埋件及墙体、圈梁拉接筋。
3、抗风柱
1）原理：
（1）抗风柱与屋架应有可靠连接
（2）抗风柱与屋盖系统在竖直方向应有 相对位移的可能性。
2）方法：
（1）采用弹簧钢板
（2）屋架和抗风柱之间应留有不小于 150mm空隙。
（三）基础梁
1、基础梁断面：一般为梯形， 国家有统一编制的基础梁标准图集， 可供选用和参考
2、些？为什么？ 他的搁置有什么构造要求？
9、吊车梁与柱的连接方法？ 10、说明连系梁与圈梁的异同点？
2、吊车梁的连接构造
1、底部焊接：为承受吊车横向水平 刹车力。
2、侧面焊接：为承受吊车横向水平 刹车力。
3、C20混凝土填实：吊车梁的对头 空隙、吊车梁与柱之间的空隙均需用C20 混凝土填实。
四、起重运输设备 1 单轨悬挂式吊车（Q≤5t）
2、 梁式吊车（Q≤5t）
11 工业建筑概述

11 工业建筑概述


•
科学，你是国力的灵魂；同时又是社 会发展 的标志 。上午11时27分11秒 上午11时27分11:27:1120.12.22
•
每天都是美好的一天，新的一天开启 。20.12.2220.12.2211:2711:27:1111:27:11Dec-20
•
相信命运，让自己成长，慢慢的长大 。2020年12月22日星 期二11时27分11秒Tuesday, December 22, 2020
12.1.2.2 按层数分类
(1)单层厂房 即只有一层的厂房(图12.1)。
(2)多层厂房 指二层及二层以上的厂房(图12.2)。
(3)层次混合的厂房 在同一厂房内既有单层又有多层。
12.1.2.3 按内部生产状况分类
(1) 冷加工车间 (2) 热加工车间 (3) 洁净车间 (4) 恒温、恒湿车间 (5) 特种状况车间
•
专注今天，好好努力，剩下的交给时 间。20.12.2220.12.2211:2711:27:1111:27:11Dec-20
•
牢记安全之责，善谋安全之策，力务 安全之 实。2020年12月22日 星期二11时27分11秒 Tuesday, December 22, 2020
•
相信相信得力量。20.12.222020年12月 22日星 期二11时27分 11秒20.12.22
(1)单轨悬挂吊车 由电葫芦(即滑轮组)和工字形钢轨组成(图
12.6)。 (2)梁式吊车
由梁架和电葫芦组成。有悬挂式和支承式两种 类型(图12.7)。 (3)桥式吊车
由桥架和起重行车(或称小车)组成(图12.8)
•
树立质量法制观念、提高全员质量意 识。20.12.2220.12.22Tuesday, December 22, 2020
《工业建筑设计》课件

《工业建筑设计》课件


详细描述
车间建筑设计需要考虑生产工艺流程、设备安装和维 护、工作环境等方面的因素，同时要注重车间的安全 性和环保性。在实践中，需要充分了解车间的生产需 求和特点，进行合理的功能布局和空间规划，并采用 适当的建筑形式和材料，以提高车间的生产效率和设 备维护水平。
某实验室的建筑设计实践
总结词
实验室建筑设计的实践经验
详细描述
工业建筑的电气照明系统包括电力系统（ power system）和照明系统（lighting system）两个部分。电力系统负责提供稳 定的电力供应，保障生产设备的正常运行； 照明系统则负责提供足够的照明，确保工作 区域的视线清晰，提高工作效率。
工业建筑的消防安全系统
要点一
总结词
消防安全系统是工业建筑中的重要安全设施之一，它负责 及时发现和处理火灾等安全事故，保障人员和财产安全。
某工厂的建筑设计实践
总结词
工厂建筑设计的实践经验
详细描述
工厂建筑设计需要考虑生产工艺流程、物流运输、环境 保护等方面的因素，同时要注重工厂的安全性和可持续 性。在实践中，需要充分了解工厂的生产需求和特点， 进行合理的功能布局和空间规划，并采用适当的建筑形 式和材料，以满足工厂的生产和安全要求。
某仓库的建筑设计实践
03
CATALOGUE
工业建筑的结构与构造
工业建筑的结构体系
混合结构体系
采用钢筋混凝土和砌体材料混合 构建，具有较好的承载能力和稳
定性。
框架结构体系
以框架结构为主，通过梁、柱等 构件组合形成空间受力体系，提
供较大的使用空间和灵活性。
钢结构体系
采用钢材作为主要结构材料，具 有较高的强度和刚度，适用于大
行车轨道
11工业建筑

11工业建筑

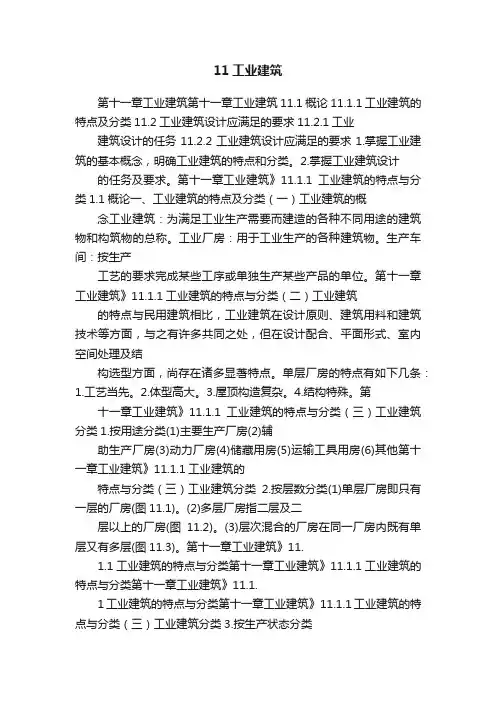

11工业建筑第十一章工业建筑第十一章工业建筑11.1概论11.1.1工业建筑的特点及分类11.2工业建筑设计应满足的要求11.2.1工业建筑设计的任务11.2.2工业建筑设计应满足的要求1.掌握工业建筑的基本概念，明确工业建筑的特点和分类。

2.掌握工业建筑设计的任务及要求。

第十一章工业建筑》11.1.1工业建筑的特点与分类1.1概论一、工业建筑的特点及分类（一）工业建筑的概念工业建筑：为满足工业生产需要而建造的各种不同用途的建筑物和构筑物的总称。

工业厂房：用于工业生产的各种建筑物。

生产车间：按生产工艺的要求完成某些工序或单独生产某些产品的单位。

第十一章工业建筑》11.1.1工业建筑的特点与分类（二）工业建筑的特点与民用建筑相比，工业建筑在设计原则、建筑用料和建筑技术等方面，与之有许多共同之处，但在设计配合、平面形式、室内空间处理及结构选型方面，尚存在诸多显著特点。

单层厂房的特点有如下几条：1.工艺当先。

2.体型高大。

3.屋顶构造复杂。

4.结构特殊。

第十一章工业建筑》11.1.1工业建筑的特点与分类（三）工业建筑分类1.按用途分类(1)主要生产厂房(2)辅助生产厂房(3)动力厂房(4)储藏用房(5)运输工具用房(6)其他第十一章工业建筑》11.1.1工业建筑的特点与分类（三）工业建筑分类2.按层数分类(1)单层厂房即只有一层的厂房(图11.1)。

(2)多层厂房指二层及二层以上的厂房(图11.2)。

(3)层次混合的厂房在同一厂房内既有单层又有多层(图11.3)。

第十一章工业建筑》11.1.1工业建筑的特点与分类第十一章工业建筑》11.1.1工业建筑的特点与分类第十一章工业建筑》11.1.1工业建筑的特点与分类第十一章工业建筑》11.1.1工业建筑的特点与分类（三）工业建筑分类3.按生产状态分类(1)冷加工车间(2)热加工车间(3)恒温恒湿车间(4)洁净车间(5)特种状况车间第十一章工业建筑》11.2工业建筑设计的任务及要求11.2.1工业建筑设计的任务建筑设计人员根据设计任务书和工艺设计人员提出的生产工艺资料，设计厂房的平面形状、柱网尺寸、剖面形式、建筑体型；合理选择结构方案和维护结构的类型，进行细部构造设计；协调建筑、结构、水、暖、电、气、通风等各工种；正确贯彻“坚固适用、经济合理、技术先进”的原则。

工业建筑概述


纵横跨交接处的定位轴线
厂房内部的起重运输设备
1.悬挂式单轨吊车 由电动葫芦和工字钢轨两部分组成。工字钢轨可
以悬挂在屋架（或屋面梁）下弦。轨上设有可 水平移动的滑轮组（即电动葫芦），起重量为 1～5t。
图3-1-5 单轨悬挂吊车
2、单梁电动起重吊车
由电动葫芦和梁架组成，起重量一般为0.5~5t。 悬挂式梁式吊车：梁架悬挂在屋架下工字钢轨固定在梁架
距ai等于封墙厚度t，即ai=t ，如3-1-4b示。
当高跨吊车起重量大时，高跨中需设联系尺寸ac，此时定位
轴线也有两种情况。
封墙底面高于低跨屋面时，ai=ac,如3-1-4c所示； 封墙底面低于低跨屋面时，ai=ac+t,如3-1-4d所示。
图3-1-4 高低跨处单柱与纵向定位轴线的关系
图3-1-2 单层厂房定位轴线
定位轴线的确定
1.横向定位轴线
1）除了靠山墙的端部柱和
图
横向变形缝两侧柱外，厂房
3-11
纵向柱列中的中间柱的中心
中
线应与横向定位轴线相重合。
间 柱
与
横
向
定
位
的
联
系
2）山墙为非承重墙时，墙内缘与 横向定位轴线相重合，且端部柱 应自横向定位轴线向内移60mm。
图3-1-3 非承重山墙与横向定 轴线的联系
合
隙，这种情况称为“非封闭
结合。
在轴线不动的情况下，把柱外缘自轴线向外推 移一个 ac 值的距离。
例如墙为砖砌体时，ac值取50mm 安全缝隙宽度： Cb = e - （B+h) 750mm+50mm-（400+300）mm
=100mm＞ 80mm

房屋建筑学工业建筑

（三）、平面设计与生产工艺的关系
1、生产工艺流程的影响
（1）生产工艺流程定义：指某一产品的加工制作过程， 即由原材料按生产要求的程序，逐步通过生产设备及技术 手段进行加工生产，并制成半成品或成品的全部过程。
PPT文档演模板
房屋建筑学工业建筑
（2）工艺流程布置形式： a、直线布置：生产线为直线。 b、平行布置： c、垂直布置：
d、其它运输设备 移动式悬臂吊车；固定式转臂吊车；龙门式起重机； 火车、汽车、电瓶车、手推车、柴油车、传送带等等。
PPT文档演模板
房屋建筑学工业建筑
PPT文档演模板
桥式吊车立面、平面
房屋建筑学工业建筑
PPT文档演模板
房屋建筑学工业建筑
PPT文档演模板
房屋建筑学工业建筑
2、起重运输设备与厂房平面设计的关系 （1）、起重运输设备影响厂房平面布置和平面尺寸。 （2）、采用火车运输需设铁轨，汽车等需设坡道等。
PPT文档演模板
房屋建筑学工业建筑
3、12m柱距工程中的方案：
（1）带托架方案
（2）不带托架方案
六、生活间
为了满足工人在生产过程中的生产、卫生及生活上的需 要，保证产品质量，提高劳动生产率，给工人创造良好的 劳动卫生条件，除在全厂设有行政管理及生活福利设施外， 每个车间也应设有这类用房，称之为生活间。
PPT文档演模板
房屋建筑学工业建筑
（二）生产工艺平面图包括的内容： 1、根据生产的规模、性质、产品规格等确定的生产工艺流程 2、生产和起重运输设备的选择和布置 3、划分车间内部生产工段及其所占面积 4、初步拟定厂房的跨间数，跨度和长度 5、提出生产对建筑设计的要求，如采光、通风、防震、防尘、
防辐射等。
PPT文档演模板

11章工业建筑.ppt

建筑设计人员根据设计任务书和工艺设计 提出的生产工艺资料，设计厂房的平面形状、 柱网尺寸、剖面形式、建筑体型；合理选择结 构方案和围护结构的类型，进行细部构造设计； 协调建筑、结构、水、暖、电气、通风等各工 种；正确贯彻“坚固适用、经济合理、技术先 进”的原则。
二、工业建筑设计应满足的要求
1、满足生产工艺的要求：
2、满足建筑技术的要求
（1）工业建筑的坚固性及耐久性应符合建筑的使 用年限（50－70年） （2）具有较大的通用性和改、扩建的可能 性。 （民用接层，工业改扩建） （3）设计时应遵守国家颁布的有关技术规范与规 程。如：《建筑模数协调统一标准》等。
3、满足建筑经济要求
（1）尽量采用联合厂房。 （2）建筑层数是影响经济性的重要因素。 （3）充分利用空间。提高使用面积。 （4）尽量降低材料消耗，减轻构件自重，降低建筑造价。 （5）因地制宜，就地取材的方针。 （6）提高生产效率，提高生产、施工的工业化，机械化。
第十一章 工业建筑概述
工业建筑是为工业生产需要而建造的各 种不同用途的建筑物和构筑物的总称。
通常把用于工业生产的建筑物称为工业 厂房。
11.1 概述
一、工业建筑的特点和分类
（一）、工业建筑的特点 1、工业建筑必须紧密结合生产，满足工业生产的要 求，为工人创造良好的劳动卫生条件。以利提高产 品质量及劳动生产率。 2、工业生产类别多，差异大。生产工艺不同的厂房 具有不同的特征。（有重型的、轻型的、冷加工、 热加工，有的恒温，密闭，防辐射） 3、工业建筑厂房的空间大，生产设备多。如：有桥 式吊车的厂房，室内净高一般在8米以上，锻压车间 可达20m高 ，厂房长度一般均在数十米以上，有的 达数百米甚至上千米。
4、对于多跨厂房，为满足室内采光，通风的需要， 屋顶往往设天窗
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12.1.2.2 按层数分类
(1)单层厂房 即只有一层的厂房(图12.1)。
(2)多层厂房 指二层及二层以上的厂房(图12.2)。
(3)层次混合的厂房 在同一厂房内既有单层又有多层。
12.1.2.3 按内部生产状况分类
(1) 冷加工车间 (2) 热加工车间 (3) 洁净车间 (4) 恒温、恒湿车间 (5) 特种状况车间
13、乍见翻疑梦，相悲各问年。。21.3.421.3.406:02:0806:02:08March 4, 2021
14、他乡生白发，旧国见青山。。2021年3月4日星期四上午6时2分8秒06:02:0821.3.4
15、比不了得就不比，得不到的就不要。。。2021年3月上午6时2分21.3.406:02March 4, 2021
(1)单轨悬挂吊车 由电葫芦(即滑轮组)和工字形钢轨组成(图
12.6)。 (2)梁式吊车
由梁架和电葫芦组成。有悬挂式和支承式两种 类型(图12.7)。 (3)桥式吊车
由桥架和起重行车(或称小车)组成(图11.3.421.3.4Thursday, March 04, 2021
13、不知香积寺，数里入云峰。。21.3.421.3.406:02:0806:02:08March 4, 2021
14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。2021年3月4日星期四上午6时2分8秒06:02:0821.3.4
15、楚塞三湘接，荆门九派通。。。2021年3月上午6时2分21.3.406:02March 4, 2021
(1)排架结构(图12.4)
基本特点是把屋 架看作一个刚度很大 的横梁，屋架(或屋面 梁)与柱子的连接为铰 接，柱子与基础的连 接为刚接。
(2)刚架结构(图12.5)
刚架结构是将屋架(或屋面梁)与柱 子合并为一个构件，柱子与屋架(或屋面 梁)的连接处为刚性节点，柱子与基础一 般做成铰接。
12.3 厂房内部的起重运 输设备
16、少年十五二十时，步行夺得胡马骑。。2021年3月4日星期四6时2分8秒06:02:084 March 2021
17、空山新雨后，天气晚来秋。。上午6时2分8秒上午6时2分06:02:0821.3.4
9、杨柳散和风，青山澹吾虑。。21.3.421.3.4Thursday, March 04, 2021
17、一个人即使已登上顶峰，也仍要自强不息。上午6时2分8秒上午6时2分06:02:0821.3.4
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Fusce id urna blandit, eleifend nulla ac, fringilla purus. Nulla iaculis tempor felis ut cursus.
载
观
14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。2021年3月4日星期四上午6时2分8秒06:02:0821.3.4
15、最具挑战性的挑战莫过于提升自我。。2021年3月上午6时2分21.3.406:02March 4, 2021
MOMODA POWERPOINT 16、业余生活要有意义，不要越轨。2021年3月4日星期四6时2分8秒06:02:084 March 2021

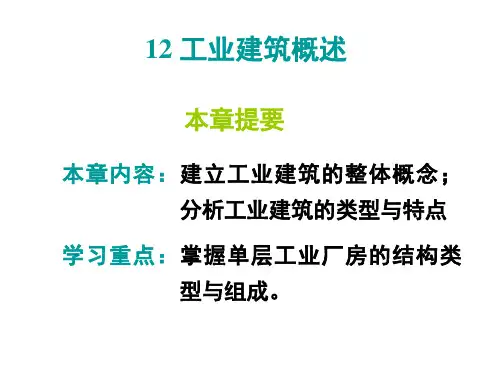

12 工业建筑概述
本章提要
本章内容：建立工业建筑的整体概念； 分析工业建筑的类型与特点
学习重点：掌握单层工业厂房的结构类 型与组成。
本章内容
12.1 工业建筑的特点与分类 12.2 装配式单层厂房的组成与
类型 12.3 厂房内部的起重运输设备
12.1 工业建筑的特点与分类
12.1.1 工业建筑的概念
工业建筑：为满足工业生产需要而建造的各种不 同用途的建筑物和构筑物的总称。
工业厂房：用于工业生产的各种建筑物。
生产车间：按生产工艺的要求完成某些工序或单 独生产某些产品的单位。
12.1.2 工业厂房建筑的分类
12.1.2.1 按用途分类
(1) 主要生产厂房 (2) 辅助生产厂房 (3) 动力厂房 (4) 储藏用房 (5) 运输工具用房 (6) 其他
10、很多事情努力了未必有结果，但是不努力却什么改变也没有。。06:02:0806:02:0806:023/4/2021 6:02:08 AM
11、成功就是日复一日那一点点小小努力的积累。。21.3.406:02:0806:02Mar-214-Mar-21
12、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。06:02:0806:02:0806:02Thursday, March 04, 2021
10、阅读一切好书如同和过去最杰出的人谈话。06:02:0806:02:0806:023/4/2021 6:02:08 AM
感 谢 您 的 下 11、越是没有本领的就越加自命不凡。21.3.406:02:0806:02Mar-214-Mar-21
12、越是无能的人，越喜欢挑剔别人的错儿。06:02:0806:02:0806:02Thursday, March 04, 2021 13、知人者智，自知者明。胜人者有力，自胜者强。21.3.421.3.406:02:0806:02:08March 4, 2021
10、雨中黄叶树，灯下白头人。。06:02:0806:02:0806:023/4/2021 6:02:08 AM
11、以我独沈久，愧君相见频。。21.3.406:02:0806:02Mar-214-Mar-21
12、故人江海别，几度隔山川。。06:02:0806:02:0806:02Thursday, March 04, 2021
16、行动出成果，工作出财富。。2021年3月4日星期四6时2分8秒06:02:084 March 2021
17、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。上午6时2分8秒上午6时2分06:02:0821.3.4
9、没有失败，只有暂时停止成功！。21.3.421.3.4Thursday, March 04, 2021
12.1.3 单层厂房的特点
(1) 以生产工艺为主 (2) 内部空间大 (3) 荷载大 (4) 构造复杂 (5) 技术管网多
12.2 装配式单层厂房的组成与 类型
12.2.1 装配式单层厂房的组成(图12.3)
(1) 承重构件 (2) 围护系统 (3)
12.2.2 装配式单层厂房的结 构类型
