焊接工艺卡片

  • 格式：doc
  • 大小：387.50 KB
  • 文档页数：46

焊接工艺卡片 0 焊接工艺卡 制造单位名称： 沈阳理工大学 编号： 01 焊接工艺评定报告编号： 01 接头名称： LNG储罐内筒体纵环焊缝 接头编号： 接 头 坡 口 形 状 及 尺 寸

焊 件 母 材 1． 母材类别号、组别号及钢号 类别号 — 组别号 — 与类别号 — 组别号 — 钢号 0Cr18Ni9 与钢号 0Cr18Ni9 相焊 2． 焊件壁厚适用范围 3-20mm 3． 管件直径适用范围 — 1． 钨极牌号及尺寸 8． 保护气体种类及配比 1

焊 接 材 料 — 2． 焊条牌号及尺寸 — 3． 喷嘴直径 — 4． 实心焊丝牌号及尺寸 H0Cr20Ni10 φ1.6 5． 焊剂牌号 — 6． 药芯焊丝牌号及尺寸 — 7． 电流种类及极性 直流反接 Ar 9． 保护气体流量 12-15L/min 10. 焊材清理、烘干方法及要求 —

焊 接 温 度 1. 最低预热温度 100℃ 2. 最高层间温度 350℃ 3. 后热温度及保温时间 200-250℃ 1-2h 4. 消氢处理温度和保温时间 200-250℃ 2-6h 5. 热处理种类 — 6. 加热温度范围 — 7. 保温温度 —

焊 接 1． 焊接电流 100-250A 2

参 数 2． 焊接电压 18-24V 3． 焊接速度 15-18cm/min 4． 送丝速度 430-480cm/min 操 作 技 术 1．焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 — 全位置 — 2．填丝方式 自熔 √ 填丝 — 丝径 1.6mm 3．焊缝层数 3 4．焊接道数 6

编 制 王鑫榆 校 对 审 核 日 期 日 期 日 期 焊接工艺卡 制造单位名称： 沈阳理工大学 编号： 02 焊接工艺评定报告编号： 02 接头名称： LNG储罐内封头与内筒体环焊缝 接头编号： 3

接 头 坡 口 形 状 及 尺 寸

焊 件 母 材 1. 母材类别号、组别号及钢号 类别号 — 组别号 — 与类别号 — 组别号 — 钢号 0Cr18Ni9 与钢号 0Cr18Ni9 相焊 2. 焊件壁厚适用范围 3-20mm 3. 管件直径适用范围 —

焊 接 材 料 1. 钨极牌号及尺寸 — 2. 焊条牌号及尺寸 — 3. 喷嘴直径 — 8. 保护气体种类及配比 Ar 9. 保护气体流量 12-15L/min 10. 焊材清理、烘干方法及要求 — 4

4. 实心焊丝牌号及尺寸 H0Cr20Ni10 φ1.6 5. 焊剂牌号 — 6. 药芯焊丝牌号及尺寸 — 7. 电流种类及极性 直流反接 焊 接 温 度 1. 最低预热温度 100℃ 2. 最高层间温度 350℃ 3. 后热温度及保温时间 200-250℃ 1-2h 4. 消氢处理温度和保温时间 200-250℃ 2-6h 5. 热处理种类 — 6. 加热温度范围 — 7. 保温温度 —

焊 接 参 数 1. 焊接电流 100-250A 2. 焊接电压 18-24V 3. 焊接速度 15-18cm/min 4. 送丝速度 430-480cm/min 5

操 作 技 术 1. 焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 — 全位置 — 2. 填丝方式 自熔 √ 填丝 — 丝径 1.5mm 3. 焊缝层数 3 4. 焊接道数 6

编 制 王鑫榆 校 对 审 核 日 期 日 期 日 期

焊接工艺卡 制造单位名称： 沈阳理工大学 编号： 03 焊接工艺评定报告编号： 03 接头名称： LNG储罐外筒体环纵焊缝 接头编号： 接头 坡口 形 6

状 及 尺 寸

焊 件 母 材 1. 母材类别号、组别号及钢号 类别号 — 组别号 — 与类别号 — 组别号 — 钢号 Q345R 与钢号 Q345R 相焊 2. 焊件壁厚适用范围 3-20mm 3. 管件直径适用范围 —

焊 接 材 料 1. 钨极牌号及尺寸 — 2. 焊条牌号及尺寸 — 3. 喷嘴直径 — 4. 实心焊丝牌号及尺寸 ER50-6 φ1.5 5. 焊剂牌号 — 6. 药芯焊丝牌号及尺寸 — 8. 保护气体种类及配比 Ar 9. 保护气体流量 12-15L/min 10. 焊材清理、烘干方法及要求 — 7

7. 电流种类及极性 直流正接 焊 接 温 度 1. 最低预热温度 100℃ 2. 最高层间温度 350℃ 3. 后热温度及保温时间 200-250℃ 1-2h 4. 消氢处理温度和保温时间 200-250℃ 2-6h 5. 热处理种类 — 6. 加热温度范围 — 7. 保温温度 —

焊 接 参 数 1. 焊接电流 100-250A 2. 焊接电压 18-24V 3. 焊接速度 15-18cm/min 4. 送丝速度 430-480cm/min 操 作 1．焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 — 全位置 — 8

技 术 2．填丝方式 自熔 √ 填丝 — 丝径 1.5mm 3．焊缝层数 3 4．焊接道数 6 编 制 王鑫榆 校 对 审 核 日 期 日 期 日 期 焊接工艺卡 制造单位名称： 沈阳理工大学 编号： 04 焊接工艺评定报告编号： 04 接头名称： LNG储罐外封头与外筒体环焊缝 接头编号： 接 头 坡 口 形 状 及 尺 9

寸 焊 件 母 材 1. 母材类别号、组别号及钢号 类别号 — 组别号 — 与类别号 — 组别号 — 钢号 Q345R 与钢号 Q345R 相焊 2. 焊件壁厚适用范围 3-20mm 3. 管件直径适用范围 —

焊 接 材 料 1. 钨极牌号及尺寸 — 2. 焊条牌号及尺寸 — 3. 喷嘴直径 — 4. 实心焊丝牌号及尺寸 ER50-6 φ1.5 5. 焊剂牌号 — 6. 药芯焊丝牌号及尺寸 — 7. 电流种类及极性 直流正接 8. 保护气体种类及配比 Ar 9. 保护气体流量 12-15L/min 10. 焊材清理、烘干方法及要求 —

焊 1. 最低预热温度 5. 热处理种类 — 10

接 温 度 100℃ 2. 最高层间温度 350℃ 3. 后热温度及保温时间 200-250℃ 1-2h 4. 消氢处理温度和保温时间 200-250℃ 2-6h 6. 加热温度范围 — 7. 保温温度 —

焊 接 参 数 1. 焊接电流 100-250A 2. 焊接电压 18-24V 3. 焊接速度 15-18cm/min 4. 送丝速度 430-480cm/min 操 作 技 术 1. 焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 — 全位置 — 2. 填丝方式 自熔 √ 填丝 — 丝径 1.5mm 3. 焊缝层数 3 11

焊接工艺卡 制造单位名称： 沈阳理工大学 编号： 05 焊接工艺评定报告编号： 05 接头名称： LNG储罐接管与内筒体角焊缝 接头编号： 接 头 坡 口 形 状 及 尺 寸

4. 焊接道数 6 编 制 王鑫榆 校 对 审 核 日 期 日 期 日 期 12 焊 件 母 材 1. 母材类别号、组别号及钢号 类别号 — 组别号 — 与类别号 — 组别号 — 钢号 Q345R 与钢号 0Cr18Ni9 相焊 2. 焊件壁厚适用范围 3-20mm 3. 管件直径适用范围 —

焊 接 材 料 1. 钨极牌号及尺寸 — 2. 焊条牌号及尺寸 — 3. 喷嘴直径 — 4. 实心焊丝牌号及尺寸 ER347 5. 焊剂牌号 — 6. 药芯焊丝牌号及尺寸 — 7. 电流种类及极性 直流反接 8. 保护气体种类及配比 Ar 9. 保护气体流量 12-15L/min 10. 焊材清理、烘干方法及要求 —

焊 接 1. 最低预热温度 100℃ 5. 热处理种类 — 6. 加热温度范围 — 13

温 度 2. 最高层间温度 350℃ 3. 后热温度及保温时间 200-250℃ 1-2h 4. 消氢处理温度和保温时间 200-250℃ 2-6h 7. 保温温度 — 焊 接 参 数 1. 焊接电流 100-250A 2. 焊接电压 18-24V 3. 焊接速度 15-18cm/min 4. 送丝速度 430-480cm/min 操 作 技 术 1. 焊接位置 平焊 √ 立焊 — 横焊 — 仰焊 — 全位置 — 2. 填丝方式 自熔 √ 填丝 — 丝径 1.5mm 3. 焊缝层数 2 4. 焊接道数 3

编 制 王鑫榆 校 对 审 核 日 日 日

合集下载

完整版通用焊接工艺操作流程

完整版通用焊接工艺操作流程

图1焊枪角度示意
5、关于定位焊：
（1）点焊之前应检查装配质量，对装配不合格的部件不要点焊；
（2）不焊接的地方不能点焊；
（3） 定位焊位置：应避开焊缝拐弯处，且离焊缝端部20mm以上；
（4）焊点长度及间距：10〜20mm间距150〜300mm（可根据具体接头灵活掌握）
（5） 如果点焊是立焊，则焊接方向必须是由下往上焊。
图5不合格的角焊缝
（5）对接焊缝余高的规定见表7（单位:mm）：
表7对接焊缝余高的要求
被焊件厚度（较薄件）
焊缝余高R
t<12.7
0WRW2.4
12.7VtW25
0WRW3.2
t>25
0WRW4.0
基本符号1基本符号标在基准线的实线侧时焊缝在接头的箭头侧2基本符号标在基准线的虚线侧时焊缝在接头的非箭头侧3对称焊缝或双面焊缝时可不画虚线基本符号标在基准线的两侧焊缝形状尺寸1焊缝截面尺寸标在基本符号的左侧2焊缝长度尺寸标在基本符号的右侧3坡口角度根部间隙等标在基本符号的上侧或下侧其它相冋焊缝数量符号焊接方法代号及其它要求标在尾部右侧3焊缝尺寸符号4焊缝图形的辅助符号和补充符号口焊接图形号辅助符号1平面符号符号说明焊缝表面要齐平通过打磨或加工焊缝表面凹陷2凹面符号3凸面符号焊缝表面凸起周围焊缝符号表示环绕工件焊一圈三面焊缝符号表示三面有焊缝现场焊接符号表示在装配现场进行焊接注
用于自动焊
手工电弧焊
交流焊机
BX3-500 ZX7-500
:各种钢的焊接
氩弧焊
氩弧焊机
YM-350GE2
:铝合金、不锈钢
直流反接
四、焊前准备：
1、气保焊机：应根据焊丝类别（实芯/药芯）和规格（①1.0、①1.2、①1.6）

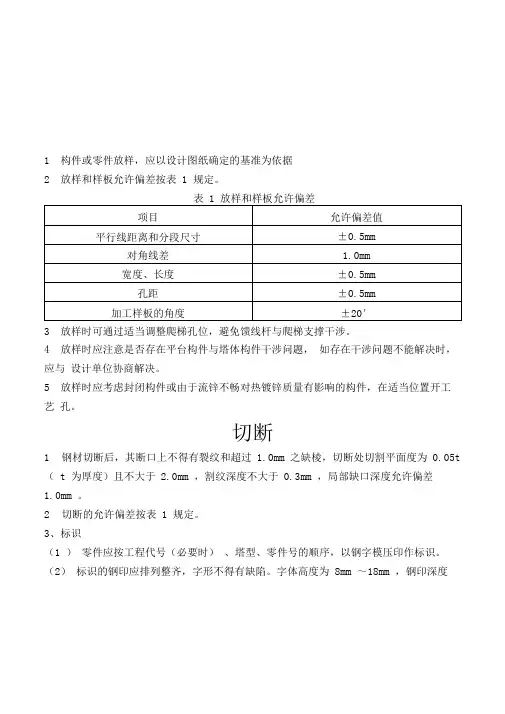

工艺卡片-铁塔
