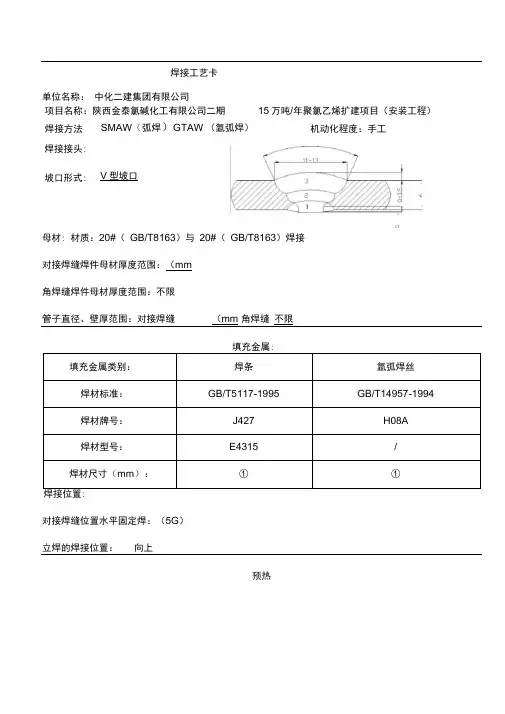

焊接工艺卡

焊接工艺卡
单位名称：中化二建集团有限公司
项目名称：陕西金泰氯碱化工有限公司二期15万吨/年聚氯乙烯扩建项目（安装工程）焊接方法SMAW（弧焊）GTAW （氩弧焊）机动化程度：手工
焊接接头:
坡口形式: V型坡口
U'
LT
母材: 材质：20#（GB/T8163）与20#（GB/T8163）焊接
对接焊缝焊件母材厚度范围：（mm
角焊缝焊件母材厚度范围：不限
管子直径、壁厚范围：对接焊缝（mm 角焊缝不限
填充金属:
填充金属类别：焊条氩弧焊丝焊材标准：GB/T5117-1995 GB/T14957-1994 焊材牌号：J427 H08A
焊材型号：E4315 / 焊材尺寸（mm）：①①
焊接位置:
对接焊缝位置水平固定焊：（5G）
立焊的焊接位置：向上
预热。

焊接工艺卡接头简图：焊接工艺程序焊接工艺卡编号J20180011．清理坡口2．定位焊按焊接工艺3.外观检查按规定% Ⅱ（按设计要求，如设计未说明依据相关规范标准执行）图号接头名称管道接头接头编号焊接工艺评定报告编号Y2016007焊工持证项目GTAW-FeⅡ-6G-3/108-Fefs-02/10/12SMAW-FeⅡ-6G(K)-9/108-Fef3j检验序号本厂监检单位第三方或用户母材代号20G厚度mm~10焊接方法或焊接工艺GTAW 焊缝金属厚度mm≤10其余焊接位置6G层-道焊接方法填充金属焊接电流电弧电压，V焊接速度，cm∕min线能量kj∕cm施焊技术摆动牌号直径极性电流（A）预热温度（℃）常温根部GTAW ER50-6 直流正接100~120 11~12 7~9 / 道间温度（℃）/ 其余GTAW ER50-6 直流正接110~130 12~13 6~8 / 焊后热处理/后热钨极直径喷嘴直径脉冲频率脉宽比（％）气体成分Ar 气体流量正面8-10L/min背面编制项光元日期审核王雅玮日期批准高栋日期焊接工艺卡接头简图：焊接工艺程序焊接工艺卡编号J20180021．清理坡口2．定位焊按焊接工艺3.外观检查按规定% Ⅱ（按设计要求，如设计未说明依据相关规范标准执行）图号接头名称管道接头接头编号焊接工艺评定报告编号Y2016008焊工持证项目GTAW-FeⅡ-6G-3/108-Fefs-02/10/12SMAW-FeⅡ-6G(K)-9/108-Fef3j检验序号本厂监检单位第三方或用户母材代号20G厚度mm12~24焊接方法或焊接工艺GTAW 焊缝金属厚度mm≤6 SMAW ≤18焊接位置6G层-道焊接方法填充金属焊接电流电弧电压，V焊接速度，cm∕min线能量kj∕cm施焊技术摆动牌号直径极性电流（A）预热温度（℃）常温 1 GTAW ER50-6 直流正接110~130 11~12 6~8 / 道间温度（℃）/ 2~3 SMAW ER5015 直流反接100~120 24~26 8~10 / 焊后热处理/ 4~5 SMAW ER5015 直流反接110~130 25~27 6~8 / 后热钨极直径铈钨Ф喷嘴直径12脉冲频率脉宽比（％）气体成分Ar 气体流量正面8-10L/min背面编制项光元日期审核王雅玮日期批准高栋日期焊接工艺卡接头简图：焊接工艺程序焊接工艺卡编号J20180031．清理坡口2．定位焊按焊接工艺3.外观检查按规定% Ⅱ（按设计要求，如设计未说明依据相关规范标准执行）图号接头名称管道接头接头编号焊接工艺评定报告编号Y2016009焊工持证项目GTAW-FeⅢ-6G-3/159-Fefs-02/11/12SMAW-FeⅢ-6G(K)-9/159-Fef3j检验序号本厂监检单位第三方或用户母材代号12Cr1MoVG厚度mm~8焊接方法或焊接工艺GTAW 焊缝金属厚度mm≤8焊接位置6G层-道焊接方法填充金属焊接电流电弧电压，V焊接速度，cm∕min线能量kj∕cm施焊技术摆动牌号直径极性电流（A）预热温度（℃）常温 1 GTAW ER55-B2-MnV 直流正接90~110 11~12 7~9 / 道间温度（℃）/ 2 GTAW ER55-B2-MnV 直流正接100~120 12~13 6~8 / 焊后热处理/后热钨极直径铈钨Ф喷嘴直径12脉冲频率脉宽比（％）气体成分Ar 气体流量正面8-10L/min背面编制项光元日期审核王雅玮日期批准高栋日期焊接工艺卡接头简图：焊接工艺程序焊接工艺卡编号J20180041．清理坡口图号2．定位焊按焊接工艺3.外观检查按规定% Ⅱ（按设计要求，如设计未说明依据相关规范标准执行）接头名称管道接头接头编号焊接工艺评定报告编号Y2016010焊工持证项目GTAW-FeⅢ-6G-3/159-Fefs-02/11/12SMAW-FeⅢ-6G(K)-9/159-Fef3j检验序号本厂监检单位第三方或用户母材代号12Cr1MoVG厚度mm7~14焊接方法或焊接工艺GTAW 焊缝金属厚度mm≤6 SMAW ≤8焊接位置6G层-道焊接方法填充金属焊接电流电弧电压V焊接速度cm∕min线能量kj∕cm施焊技术摆动牌号直径极性电流（A）预热温度（℃）250℃（200℃） 1 GTAW TIG-R31 直流正接110~130 11~12 6~8 / 道间温度（℃）≥200℃（250℃） 2 SMAW R317 直流反接100~120 25~26 8~10 / 焊后热处理/后热钨极直径铈钨Ф喷嘴直径12脉冲频率脉宽比（％）气体成分Ar 气体流量正面8-10L/min背面编制项光元日期审核王雅玮日期批准高栋日期焊接工艺卡接头简图：焊接工艺程序焊接工艺卡编号J20180051．清理坡口2．定位焊按焊接工艺图号接头名称管道接头3.外观检查按规定% Ⅱ（按设计要求，如设计未说明依据相关规范标准执行）接头编号焊接工艺评定报告编号Y2016011焊工持证项目GTAW-FeⅢ-6G-3/159-Fefs-02/11/12 SMAW-FeⅢ-6G(K)-9/159-Fef3j检验序号本厂监检单位第三方或用户母材代号12Cr1MoVG厚度mm16~44焊接方法或焊接工艺GTAW焊缝金属厚度mm≤6 SMAW ≤38焊接位置6G层-道焊接方法填充金属焊接电流电弧电压V焊接速度cm∕min线能量kj∕cm施焊技术摆动牌号直径极性电流（A）预热温度（℃）250（200） 1 GTAW TIG-R31 直流正接120~140 11~12 6~8 / 道间温度（℃）≥200（250） 2 SMAW R317 直流反接110~120 25~26 6~8 / 焊后热处理720~750℃ 3 SMAW R317 直流反接140~160 28~30 8~12 / 后热钨极直径铈钨Ф喷嘴直径12脉冲频率脉宽比（％）气体成分Ar 气体流量正面8-10L/min背面编制项光元日期审核王雅玮日期批准高栋日期。

焊接工艺卡制造单位名称：理工大学编号：01 焊接工艺评定报告编号：01 接头名称：LNG储罐筒体纵环焊缝接头编号：接头坡口形状及尺寸焊件母材1．母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号0Cr18Ni9与钢号0Cr18Ni9相焊2．焊件壁厚适用围 3-20mm3．管件直径适用围—焊接材料1．钨极牌号及尺寸—2．焊条牌号及尺寸—3．喷嘴直径—4．实心焊丝牌号及尺寸 H0Cr20Ni10φ1.65．焊剂牌号—6．药芯焊丝牌号及尺寸—7．电流种类及极性直流反接8．保护气体种类及配比 Ar9．保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1．焊接电流 100-250A 2．焊接电压 18-24V3．焊接速度 15-18cm/min 4．送丝速度 430-480cm/min操作技术1．焊接位置平焊√立焊—横焊—仰焊—全位置—2．填丝方式自熔√填丝—丝径1.6mm3．焊缝层数 34．焊接道数 6编制王鑫榆校对审核日期日期日期焊接工艺卡制造单位名称：理工大学编号：02 焊接工艺评定报告编号：02 接头名称：LNG储罐封头与筒体环焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号0Cr18Ni9与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 H0Cr20Ni10φ1.65.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 34. 焊接道数6编制王鑫榆校对审核日期日期日期焊接工艺卡制造单位名称：理工大学编号：03 焊接工艺评定报告编号：03 接头名称：LNG储罐外筒体环纵焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1．焊接位置平焊√立焊—横焊—仰焊—全位置—2．填丝方式自熔√填丝—丝径1.5mm3．焊缝层数 34．焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：04 焊接工艺评定报告编号：04接头名称：LNG储罐外封头与外筒体环焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：05 焊接工艺评定报告编号：05 接头名称：LNG储罐接管与筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：06 焊接工艺评定报告编号：06 接头名称：LNG储罐接管与外筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 24. 焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：07 焊接工艺评定报告编号：07 接头名称：LNG储罐接管与封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：08 焊接工艺评定报告编号：08接头名称：LNG储罐接管与外封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6. 加热温度围—7. 保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2. 填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 24. 焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：09 焊接工艺评定报告编号：09 接头名称：LNG储罐人孔与筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6. 加热温度围—7. 保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：10 焊接工艺评定报告编号：10接头名称：LNG储罐人孔与外筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：11 焊接工艺评定报告编号：11 接头名称：LNG储罐人孔与封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 34. 焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：12 焊接工艺评定报告编号：12 接头名称：LNG储罐人孔与外封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R 与钢号Q345R 相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：13 焊接工艺评定报告编号：13 接头名称：LNG储罐接管与法兰焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：14 焊接工艺评定报告编号：14接头名称：LNG储罐接管与法兰焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：15 焊接工艺评定报告编号：15 接头名称：LNG储罐支座和筒体焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：16 焊接工艺评定报告编号：16 接头名称：LNG储罐支座和外筒体焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期。

焊接工艺卡模板（用于金属管道）
1. 概述
本文档为焊接工艺卡的模板，适用于金属管道的焊接工艺。

焊接工艺卡是记录和指导焊接过程的重要文档，用于确保焊接质量和安全性。

2. 焊接工艺卡信息
2.1 管道信息
- 管道材质：
- 管道直径：
- 管道厚度：
- 焊接位置：
- 管道编号：
2.2 焊接材料
- 焊条/电极：
- 气体保护剂：
- 辅助材料：
2.3 焊接工艺参数- 焊接电流：
- 焊接电压：
- 焊接速度：
- 焊接温度：
- 焊接时间：
2.4 焊接设备
- 焊接机型：
- 焊接枪型号：
- 备用设备：
2.5 焊接人员
- 焊接操作员：
- 监督员/质检员：
3. 焊接工艺步骤1. 准备工作：
- 清洁管道表面
- 安装焊接设备
- 准备焊接材料
2. 焊接步骤：
- 确定焊接位置和方法- 开始预热
- 进行焊接
- 控制焊接参数
- 完成焊接
3. 后续工作：
- 进行焊缝检查
- 清理焊接区域
- 记录焊接参数和结果
4. 安全措施
- 确保焊接区域通风良好- 戴好个人防护装备
- 确保焊接设备正常运行- 遵守焊接操作规程
5. 质量控制
- 进行焊缝检查和尺寸测量
- 检查焊接质量符合规范和要求
- 记录焊接质量结果和问题
以上是焊接工艺卡模板的内容。

根据具体情况填写相应信息，确保焊接过程与质量可控可追溯。

压力管道安装焊接工艺工程名称炼油三厂丙烷装置脱沥青技术改造焊接工艺评定编号Q235-B-B6-PV-GTAW（AW）Q235-B-B6-PV-SMAW（AW）焊接工艺指导书编号Q235-B-B6-PV-GTAW（AW）Q235-B-B6-PV-SMAW（AW）管线材质1Cr5Mo管线规格Φ219×7.0 Φ168×9.5 Φ114×6.0 Φ89×5.5管线介质沥青设计压力 2.9MPa、 2.3MPa、0.4MPa接头种类管口对接焊接工艺参数焊接层数焊接方法焊接材料焊材直径（mm）焊接电流（A）电弧电压（V）焊接速度（cm/min）焊条焊丝1 钨极氩弧焊/ H08A φ2.5 100-120 20-22 6-82 焊条电弧焊J427 / φ3.2 90-120 24-26 8-10焊接电流钨极氩弧焊：直流正接；焊条电弧焊：直流反接。

焊前预热无焊后热处理无其他要求无编制依据1．《石油化工有毒、可燃介质管道工程施工及验收规范》SH 3501-20022.《工业金属管道施工及验收规范》GB 50235-973.《现场设备、工业管道焊接工程施工及验收规范》GB 50236-984.《钢制压力容器焊接工艺评定》JB 4708-20005.《承压容器无损检测》JB/T 4730-2005焊接材料烘烤领用1．焊条J427烘烤要求：烘烤温度350℃，保温时间1.5h；焊工持保温筒领用烘烤焊条；2．焊丝需去除油、锈；保护气体应保持干燥。

坡口制备1．坡口加工：机械或氧乙炔焰方法。

坡口应保持平整、不得有裂纹、分层、夹杂等缺陷，形式和尺寸符合规定；2．坡口表面及两侧≥20mm范围内应将水、铁锈、油污、积渣和其它有害杂质清理干净。

外观检查1. 焊缝在焊接完毕后立即进行清理，去除焊渣、飞溅物等；2. 焊缝与母材应圆滑过渡，焊缝表面不得有裂纹、未熔合、夹渣、气孔、焊瘤和未焊透等缺陷。

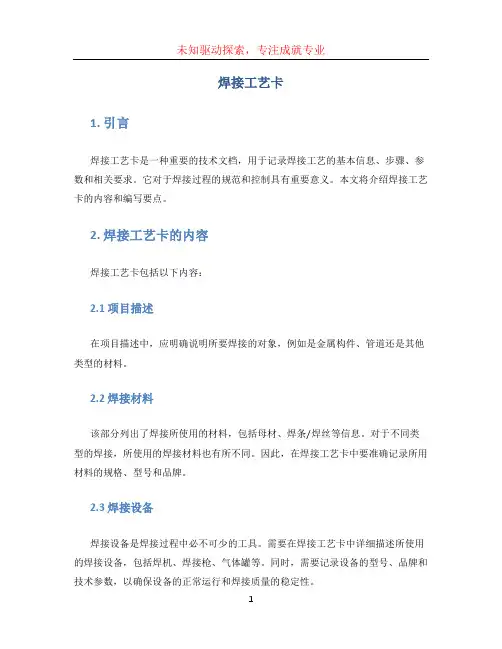

焊接工艺卡1. 引言焊接工艺卡是一种重要的技术文档，用于记录焊接工艺的基本信息、步骤、参数和相关要求。

它对于焊接过程的规范和控制具有重要意义。

本文将介绍焊接工艺卡的内容和编写要点。

2. 焊接工艺卡的内容焊接工艺卡包括以下内容：2.1 项目描述在项目描述中，应明确说明所要焊接的对象，例如是金属构件、管道还是其他类型的材料。

2.2 焊接材料该部分列出了焊接所使用的材料，包括母材、焊条/焊丝等信息。

对于不同类型的焊接，所使用的焊接材料也有所不同。

因此，在焊接工艺卡中要准确记录所用材料的规格、型号和品牌。

2.3 焊接设备焊接设备是焊接过程中必不可少的工具。

需要在焊接工艺卡中详细描述所使用的焊接设备，包括焊机、焊接枪、气体罐等。

同时，需要记录设备的型号、品牌和技术参数，以确保设备的正常运行和焊接质量的稳定性。

2.4 焊接工艺参数焊接工艺参数是焊接过程中需要进行调控的参数。

在焊接工艺卡中要记录焊接电流、电压、速度、预热温度、焊层厚度等重要参数。

这些参数的选择和控制对于焊缝质量和焊接强度的影响非常大，因此需要在焊接工艺卡中详细记录。

2.5 焊接步骤焊接步骤是按照焊接顺序描述的工艺过程。

需要详细记录每个焊接步骤的操作要求，包括焊接位置、焊接方式、焊接速度等。

这些步骤的准确执行能够保证焊接质量和工作安全。

2.6 质量要求质量要求是焊接过程中需要满足的要求。

包括焊缝的外观质量、尺寸偏差、焊缝强度等方面。

应参照相关标准和规范，明确质量要求，并在焊接工艺卡中进行记录。

2.7 检测和验收检测和验收是确保焊接质量合格的重要环节。

在焊接工艺卡中需要明确检测方法、检测标准和验收标准，并记录检测结果。

这样可以方便质量检验人员对焊缝进行评估和验收。

3. 焊接工艺卡的编写要点3.1 明确表达在编写焊接工艺卡时，应使用简洁明了的语言，确保表达准确。

尽量避免使用术语过多或者晦涩难懂的表达方式，使工艺卡易于理解和操作。

3.2 细节完备焊接工艺卡需要提供详细的信息，确保焊接过程的准确性和稳定性。

华中科技大学焊接工艺卡产品型号部件图号2、11 工艺编号材控1106班产品名称操作室结构部件名称2号、11号钢板 1产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 4 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝 1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1手工电弧焊a直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 72手工电弧焊b直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 7工艺要求1、焊前对焊条按规定进行烘干，清除坡口20mm以内处的油污、铁锈等杂质。

编制审核批准第 1 页共12 页评定华中科技大学焊接工艺卡产品型号部件图号3、9 工艺编号材控1106班产品名称操作室结构部件名称9号槽钢、3号钢板 2产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 4 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝 1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1手工电弧焊a直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 72手工电弧焊b直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 7工艺要求1、清除坡口20mm以内处的油污、铁锈等杂质；编制审核批准第 2 页共12 页评定华中科技大学焊接工艺卡产品型号部件图号3、4、13 工艺编号材控1106班产品名称操作室结构部件名称3、4、13号钢板 3产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 5 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝 1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1手工电弧焊a直流焊机挡块、压夹器、直尺1 ZX5-400 220 32 72手工电弧焊b直流焊机挡块、压夹器、直尺1 ZX5-400 220 32 7工艺要求1、清除坡口20mm以内处的油污、铁锈等杂质；编制审核批准第 3 页共12 页评定华中科技大学焊接工艺卡产品型号部件图号2号、3号工艺编号材控1106班产品名称操作室结构部件名称2号、3号钢板 4产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 4 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝（平焊)1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1 手工电弧焊a直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 72 手工电弧焊b直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 7工艺要求1、清除坡口20mm以内处的油污、铁锈等杂质；编制审核批准第 4 页共12 页评定华中科技大学焊接工艺卡产品型号部件图号3、4号工艺编号材控1106班产品名称操作室结构部件名称3号、4号钢板 5产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 3.2 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝（立焊）1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1手工电弧焊c直流焊机挡块、压夹器、直尺1 ZX5-400 120 26 72手工电弧焊d直流焊机挡块、压夹器、直尺1 ZX-400 120 26 7工艺要求1、清除坡口20mm以内处的油污、铁锈等杂质；编制审核批准第 5 页共12 页评定华中科技大学焊接工艺卡产品型号部件图号6、7 工艺编号材控1106班产品名称操作室结构部件名称6号角钢、7号钢板 6产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额H08Mn2SiA 1.6 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝 1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1 二氧化碳气体保护焊a、c推丝式半机械化CO2焊机挡块、压夹器、直尺1NBC-500250 25 252 二氧化碳气体保护焊b、d挡块、压夹器、直尺1NBC-500250 25 25工艺要求1、焊前清除坡口20mm以内处的油污、铁锈等杂质；2、a、b、c、d均为角焊缝，不用开坡口，形状与工艺编号4一样；3、7号钢板有16块，按照离中性轴由近及远焊接。

焊接工艺卡
单位名称中原油田建设集团公司批准人签字
报告编号HJGK-X60-001 日期2011年11月15日焊接方法焊条电弧焊
适用项目主体线路焊接
焊接工艺卡
单位名称中原油田建设集团公司批准人签字
报告编号HJGK-X60-002 日期2011年11月15日焊接方法焊条电弧焊
适用项目穿跨越段、重要地段、连头、返修焊接
焊接工艺卡
单位名称中原油田建设集团公司批准人签字
报告编号HJGK-X60-003 日期2011年11月15日焊接方法焊条电弧焊
适用项目主体线路焊接
焊接工艺卡
单位名称中原油田建设集团公司批准人签字
报告编号HJGK-X60-004 日期2011年11月15日焊接方法焊条电弧焊
适用项目穿跨越段、重要地段、连头、返修焊接。

焊接工艺卡样本焊接工艺卡作业部门名称：编号：项目名称焊口规格：材质、型号、规格焊接方法：焊丝、焊接电流、焊接材料、焊条规格、型号、焊口数、保护气体、焊口示意图预热：预热温度℃、预热方式、升温速度、保温材料后热：后热温度℃、恒温温度/时间、保温材料热处理：焊后热处理、缓冷打底、盖面：焊丝(Kg)注意事项：1.焊接前要仔细检查焊口，清理干净，并确认焊接材料规格牌号与工艺卡上相同。

2.施工时要做好防风、防雨及防寒措施。

3.严禁在设备上乱点、乱焊或调试电流，严禁在设备上随意焊接临时支撑物。

4.焊接时要注意观察熔池状况，每层焊道焊完后都应仔细清理检查，确认无缺陷后再进行次层焊接，特别注意接头和收弧的质量，表面成型美观。

5.文明施工，焊材以及用完的焊条（丝）头不得乱放乱丢，每日必须回收，用不完的焊材要及时返库，工作完成后应做到工完料尽场地清。

6.焊接完成后立即对焊缝清理自检，并及时填写自检记录。

注意：删除明显有问题的段落。

改写：将原本的短语和词语改写成完整的句子，使其更易于理解。

焊接工艺卡作业部门名称：编号：项目名称焊口规格：焊接的材质、型号和规格焊接方法：焊丝、焊接电流、焊接材料、焊条规格、型号、焊口数、保护气体、焊口示意图预热：预热温度℃、预热方式、升温速度、保温材料后热：后热温度℃、恒温温度/时间、保温材料热处理：焊后热处理、缓冷打底、盖面：焊丝的重量（Kg）注意事项：1.在焊接前，应该仔细检查焊口，清理干净，并确认焊接材料规格牌号与工艺卡上相同。

2.在施工时，必须做好防风、防雨及防寒措施。

3.严禁在设备上乱点、乱焊或调试电流，严禁在设备上随意焊接临时支撑物。

4.焊接时，要注意观察熔池状况。

每层焊道焊完后都应仔细清理检查，确认无缺陷后再进行次层焊接。

特别注意接头和收弧的质量，表面成型美观。

5.进行文明施工，焊材以及用完的焊条（丝）头不得乱放乱丢。

每日必须回收，用不完的焊材要及时返库，工作完成后应做到工完料尽场地清。

焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-1 焊接工艺评定报告编号： 1产品零部件名称：筒体的纵焊缝，环焊缝，筒体与封头对接焊缝，人孔法兰对焊所按标准名称及编号：GB985-88,GB986-88焊接方法：手工电弧焊双面埋弧焊自动化等级：接头坡口形状及尺寸焊件母材1．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊2．焊件壁厚适用范围 -3．管件直径适用范围 -焊接材料1．钨极牌号及规格 -2．焊条牌号及规格 A132，?5mm3．实心焊丝牌号及规格H0Cr20Ni10Ti，?5mm4．焊剂牌号 HJ2605．药芯焊丝牌号及规格 -6．焊带牌号及规格 -7．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -接头坡口形状及尺寸焊件母材4．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊5．焊件壁厚适用范围 -6．管件直径适用范围 -焊接材料8．钨极牌号及规格 -9．焊条牌号及规格 A137、?3.2mm10．实心焊丝牌号及规格 -11．焊剂牌号 -12．药芯焊丝牌号及规格 -13．焊带牌号及规格 -14．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -焊前准备6．坡口加工方法及要求机械加工7．坡口及接缝两侧清理方法及要求坡口周边20mm进行机械清理8．焊材清理、烘干方法及要求低温200℃条件下烘干2小时9．焊接衬垫材料牌号及规格 -10．其他 -检测8．超声波检测√ 抽查率 100% 9．磁粉检测 - 检测部位 - 10．渗透检测 - 检测部位 -备注焊后石棉缓冷编制校对审核日期日期日期焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-3 焊接工艺评定报告编号： 3产品零部件名称：罐体与人孔加强圈搭接焊缝所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母7．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊产品零部件名称：支座垫板罐体搭接焊缝所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母材10．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-1-2 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 Q235B 相焊11．焊件壁厚适用范围 -12．管件直径适用范围 -焊接材料22．钨极牌号及规格 -23．焊条牌号及规格 A302，?5mm24．实心焊丝牌号及规格 -25．焊剂牌号 -26．药芯焊丝牌号及规格 -27．焊带牌号及规格 -28．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -焊前准备16．坡口加工方法及要求机械加工17．坡口及接缝两侧清理方法及要求坡口周边20mm进行机械清理18．焊材清理、烘干方法及要求低温200℃条件下烘干2小时19．焊接衬垫材料牌号及规格 -20．其他 -检测18．超声波检测√ 抽查率 100% 19．磁粉检测 - 检测部位 - 20．渗透检测 - 检测部位 -备注焊后石棉缓冷编制校对审核日期日期日期焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-5 焊接工艺评定报告编号： 5产品零部件名称：支座筋板与地板所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母13．母材类别号、组别号及钢号类别号 Fe-1-2 组别号 1 与类别号 Fe-1-2 组别号 2 相焊钢号 Q235B 与钢号 Q235B 相焊产品零部件名称：人孔接管与罐体角接所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母材16．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊17．焊件壁厚适用范围 -18．管件直径适用范围 -焊接材料36．钨极牌号及规格-37．焊条牌号及规格A137，?5mm38．实心焊丝牌号及规格 -39．焊剂牌号 -40．药芯焊丝牌号及规格 -41．焊带牌号及规格-42．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -。
