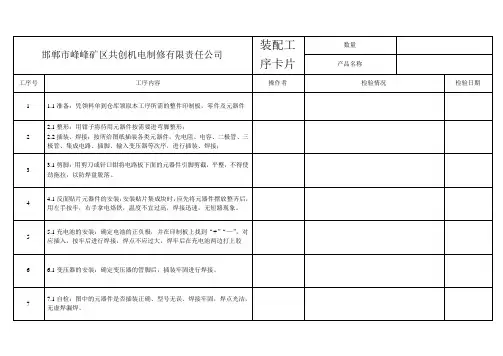

焊接工艺卡片

邯郸市峰峰矿区共创机电制修有限责任公司装配工
序卡片
数量
产品名称
工序号工序内容操作者检验情况检验日期
1 1.1准备：凭领料单到仓库领取本工序所需的整件印制板，零件及元器件
2 2.1整形：用钳子将待用元器件按需要进弯脚整形；
2.2插装、焊接：按所给图纸插装各类元器件，先电阻、电容、二极管、三极管、集成电路、插脚、输入变压器等次序，进行插装、焊接；
3 3.1剪脚：用剪刀或钎口钳将电路板下面的元器件引脚剪截，平整，不得使劲拖拉，以防焊盘脱落。

4 4.1反面贴片元器件的安装：安装贴片集成块时，应先将元器件摆放整齐后，用左手按牢，右手拿电烙铁，温度不宜过高，焊接迅速，无短路现象。

5 5.1充电池的安装：确定电池的正负极，并在印制板上找到“+”“—”，对应插入，按牢后进行焊接，焊点不应过大，焊牢后在充电池两边打上胶
6 6.1变压器的安装：确定变压器的管脚后，插装牢固进行焊接。

7 7.1自检：图中的元器件是否插装正确、型号无误、焊接牢固，焊点光洁，无虚焊漏焊。

焊工技能资格评定记录(WPQ)TF艺原017 屯溪高压阀门焊接工艺指导书(WPS)适用于SMAW.OFW.GMAW.G TAW 焊接工艺评定报告编号(PQR)9830-000焊接工艺指导书编号(WPS)2030-000TF艺原016焊接方法GMAW(二氧化碳气保焊)自动化等级(手工.自动.半自动)自动接头坡口型式根部间距堆焊厚度简图：电特性电流AC或DC DC极性反接电流(范围) 110--140A 电压(范围)20--23 v钨极尺寸与类型 3.2 金属过渡方式(GMA一W) /送丝速度范围160±10/mm/min嘴孔或喷嘴尺寸12 直进焊或横摆第1 页第2 页第3 页制日期核日期签日期准日期屯溪高压阀门焊接工艺评报告(PQR)适用于SMAW.OFW.GMAW.GTAW焊接工艺评定报告编号(PQR)9830-000焊接工艺指导书编号(WPS)2030-000TF艺原013焊接方法GMAW(二氧化碳气保焊)自动化等级(手工.自动.半自动)自动接头堆焊厚度熔敷焊缝金属厚度简图：焊接技巧焊接速度有无摆动摆动方式多焊道或单焊道(每侧) 多焊丝或单焊丝(每侧)焊接层数 2 转动角度720°焊丝离工件距离mm检查结果外观尺寸外观质量及尺寸均合格硬度伤着色探伤/ 磁粉探伤合格第4 页第5 页第6 页焊工姓名郑凯钢印号： C 部门：焊接工部所用的焊接方法：GT AW自动化等级：■手工□半自动□机动□自动焊工焊接试件时遵照的WPS No. WPS 2030-050试件母材编号：HQ-04 厚度25mm 填充金属标准：AWSEA182/F304 ●H0CR18Ni9衬垫(金属焊缝金属双面焊焊剂等) (QW-402) 角焊角焊母材厚度-OFW (QW-403) 25mm ≥25mm ASME P- No . 8-1与ASME P- No . 8-1(QW-403) 填充金属种类［实芯/空芯/药芯-GTA/PAW(QW-404)］实心实心每种焊接方法的手工或半自动焊接的变素实际值评定范围化学分析时堆焊层厚度/ / 焊接位置(1G，5G等) (QW-405) 1G第7 页1G焊接方向(上坡焊/下坡焊) / /背过渡形式(GTAW) (QW409) / / 焊接电流类型与极性(STAW) (QW409) DC /反接DC/ 反接自动/机动焊变数(QW-360) 实际值评定范围直接控制/遥视控制∕∕电压自动控制(GTAW) ∕∕衬垫( 金属、焊缝金属、双面焊、焊剂等) ∕∕外观检验结果(QW-302.4) 采用5培放大镜查检表面焊接均匀、无可见裂纹、无其它缺陷。

焊接工艺的工艺卡片
焊接工艺的工艺卡片是一种记录焊接工艺参数的工作指导文件。

它可以包括以下信息：
1. 焊接工艺编码：每个焊接工艺都有一个唯一的编码，用于标识和区分不同的工艺。

2. 焊接方法：表明采用的是手工焊接、自动焊接还是半自动焊接等方法。

3. 焊接材料：包括被焊接的材料类型、厚度等信息。

4. 焊接电流和电压：记录焊接过程中使用的电流和电压数值以及范围。

5. 焊接速度：记录焊接的速度，通常以单位时间内焊接的长度来衡量。

6. 焊接焊丝规格：记录使用的焊接焊丝的规格，包括直径、材料等。

7. 焊接电极规格：记录使用的焊接电极的规格，包括直径、材料等。

8. 焊接气体：记录使用的保护气体的种类和流量。

9. 焊接预热和后热处理：如果需要进行预热或后热处理，记录相应的温度和时
间。

10. 焊接质量要求：记录焊接后的质量要求，如焊缝的完整性、外观等。

这些信息将被记录在焊接工艺卡片上，并在焊接过程中作为参考依据。

焊接工艺卡片的目的是确保焊接操作的一致性和可追溯性，以提高焊接质量。

焊接工艺过程卡片I. 文件目的本文档旨在描述焊接工艺过程卡片的内容和使用方法，以便焊接操作人员能够正确执行焊接工艺步骤，确保焊接质量和安全。

II. 范围本卡片适用于所有焊接工艺，包括手工焊接、自动化焊接和半自动焊接等。

III. 卡片内容焊接工艺过程卡片的内容应包括以下几个方面：1. 工艺参数：明确焊接所需的电流、电压、焊接速度等参数。

2. 电极/焊丝选择：指明使用何种类型的电极或焊丝，并注明其规格和品牌。

3. 准备工作：列出焊接前的准备工作，如清洁焊接表面、安装夹具等。

4. 步骤说明：详细描述每个焊接步骤，包括焊接顺序、持续时间、焊接顺序等。

5. 质量要求：明确焊接过程中需要达到的质量标准，如焊缝的牢固程度、焊接表面的光洁度等。

6. 安全注意事项：提醒焊接操作人员注意安全事项，如佩戴防护眼镜、使用防火设备等。

IV. 使用方法使用焊接工艺过程卡片时，焊接操作人员应按照以下步骤进行操作：1. 阅读工艺参数：仔细阅读工艺参数部分，了解所需的电流、电压、焊接速度等信息。

2. 检查电极/焊丝：确认所使用的电极或焊丝符合要求，包括规格和品牌等。

3. 准备工作：按照准备工作的要求进行准备，如清洁焊接表面、安装夹具等。

4. 执行焊接步骤：按照步骤说明的顺序进行焊接，确保每个步骤的持续时间和焊接顺序正确。

5. 检查质量：在焊接完成后检查质量要求，确保达到质量标准。

6. 注意安全：在整个焊接过程中，注意安全事项并采取相应的防护措施。

V. 附注以上内容为一份典型的焊接工艺过程卡片的范例。

具体使用时，根据实际情况进行调整和补充，以满足具体焊接工艺的要求。

焊接工艺卡制造单位名称：理工大学编号：01 焊接工艺评定报告编号：01 接头名称：LNG储罐筒体纵环焊缝接头编号：接头坡口形状及尺寸焊件母材1．母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号0Cr18Ni9与钢号0Cr18Ni9相焊2．焊件壁厚适用围 3-20mm3．管件直径适用围—焊接材料1．钨极牌号及尺寸—2．焊条牌号及尺寸—3．喷嘴直径—4．实心焊丝牌号及尺寸 H0Cr20Ni10φ1.65．焊剂牌号—6．药芯焊丝牌号及尺寸—7．电流种类及极性直流反接8．保护气体种类及配比 Ar9．保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1．焊接电流 100-250A 2．焊接电压 18-24V3．焊接速度 15-18cm/min 4．送丝速度 430-480cm/min操作技术1．焊接位置平焊√立焊—横焊—仰焊—全位置—2．填丝方式自熔√填丝—丝径1.6mm3．焊缝层数 34．焊接道数 6编制王鑫榆校对审核日期日期日期焊接工艺卡制造单位名称：理工大学编号：02 焊接工艺评定报告编号：02 接头名称：LNG储罐封头与筒体环焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号0Cr18Ni9与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 H0Cr20Ni10φ1.65.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 34. 焊接道数6编制王鑫榆校对审核日期日期日期焊接工艺卡制造单位名称：理工大学编号：03 焊接工艺评定报告编号：03 接头名称：LNG储罐外筒体环纵焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1．焊接位置平焊√立焊—横焊—仰焊—全位置—2．填丝方式自熔√填丝—丝径1.5mm3．焊缝层数 34．焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：04 焊接工艺评定报告编号：04接头名称：LNG储罐外封头与外筒体环焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：05 焊接工艺评定报告编号：05 接头名称：LNG储罐接管与筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：06 焊接工艺评定报告编号：06 接头名称：LNG储罐接管与外筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 24. 焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：07 焊接工艺评定报告编号：07 接头名称：LNG储罐接管与封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：08 焊接工艺评定报告编号：08接头名称：LNG储罐接管与外封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6. 加热温度围—7. 保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2. 填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 24. 焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：09 焊接工艺评定报告编号：09 接头名称：LNG储罐人孔与筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6. 加热温度围—7. 保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：10 焊接工艺评定报告编号：10接头名称：LNG储罐人孔与外筒体角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：11 焊接工艺评定报告编号：11 接头名称：LNG储罐人孔与封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流正接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3. 焊缝层数 34. 焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：12 焊接工艺评定报告编号：12 接头名称：LNG储罐人孔与外封头角焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R 与钢号Q345R 相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：13 焊接工艺评定报告编号：13 接头名称：LNG储罐接管与法兰焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数 3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：14 焊接工艺评定报告编号：14接头名称：LNG储罐接管与法兰焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 24.焊接道数3编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：15 焊接工艺评定报告编号：15 接头名称：LNG储罐支座和筒体焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号0Cr18Ni9相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER3475.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 Ar9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数 6编制王鑫榆校对审核日期日期日期制造单位名称：理工大学编号：16 焊接工艺评定报告编号：16 接头名称：LNG储罐支座和外筒体焊缝接头编号：接头坡口形状及尺寸焊件母材1.母材类别号、组别号及钢号类别号—组别号—与类别号—组别号—钢号Q345R与钢号Q345R相焊2.焊件壁厚适用围 3-20mm3.管件直径适用围—焊接材料1.钨极牌号及尺寸—2.焊条牌号及尺寸—3.喷嘴直径—4.实心焊丝牌号及尺寸 ER50-6 φ1.55.焊剂牌号—6.药芯焊丝牌号及尺寸—7.电流种类及极性直流反接8.保护气体种类及配比 CO2(80%）Ar(20%)9.保护气体流量 12-15L/min10.焊材清理、烘干方法及要求—焊接温度1.最低预热温度 100℃2.最高层间温度 350℃3.后热温度及保温时间200-250℃1-2h4.消氢处理温度和保温时间 200-250℃ 2-6h5.热处理种类—6.加热温度围—7.保温温度—焊接参数1.焊接电流 100-250A2.焊接电压 18-24V3.焊接速度 15-18cm/min4.送丝速度 430-480cm/min操作技术1.焊接位置平焊√立焊—横焊—仰焊—全位置—2.填丝方式自熔√填丝—丝径1.5mm3.焊缝层数 34.焊接道数6编制王鑫榆校对审核日期日期日期。

焊接工艺过程及工序卡片模板1. 简介本文档旨在提供焊接工艺过程及工序卡片模板，以便在焊接作业中记录和管理相关数据。

该模板可用于不同类型的焊接工艺，包括手工电弧焊、气体保护焊、焊接机器人等。

2. 工艺过程2.1 准备工作- 确定焊接工件的材料和尺寸。

- 准备焊接设备和材料，包括焊接机、电极、焊丝等。

- 清洁焊接表面以确保良好的焊接质量。

2.2 焊接操作- 调整焊接设备参数，如电流、电压等。

- 采用正确的焊接技术和操作方法，如垂直焊接、水平焊接等。

- 控制焊接速度和焊接温度，以避免焊接缺陷和变形。

2.3 检验及修正- 对焊接接头进行检验，包括外观检查和非破坏性检测。

- 如有缺陷或不合格部分，及时进行修正和补焊。

- 重新检验修正后的焊接接头，确保符合质量标准。

3. 工序卡片模板3.1 概述工序卡片用于记录和管理焊接过程中的关键信息。

以下是一个示例模板：3.1.1 任务信息- 焊接任务编号：- 焊接工件名称：- 焊接工件材料：- 焊接工艺规程编号：3.1.2 焊接参数- 电流：- 电压：- 焊接速度：- 焊接温度：3.1.3 操作步骤- 准备工作：- 焊接操作：- 检验及修正：3.1.4 检验记录- 外观检查结果：- 非破坏性检测结果：4. 结论本文提供了一个焊接工艺过程及工序卡片模板，帮助记录和管理焊接作业中的重要信息。

使用该模板可以提高焊接质量和效率，确保焊接接头符合质量标准。

根据具体工艺需要，可以对模板进行调整和完善。

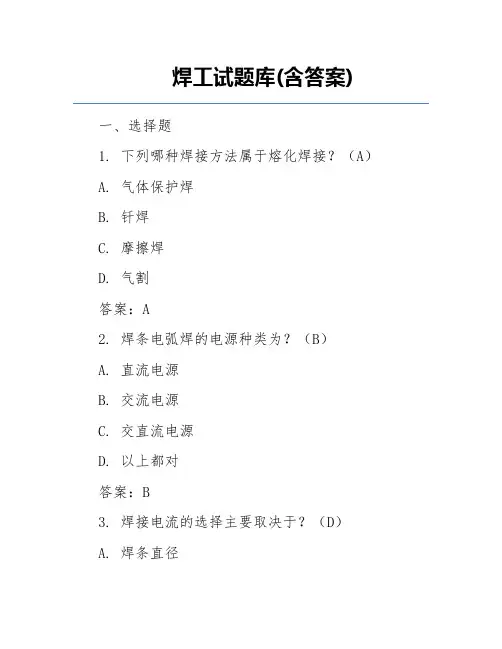

焊工试题库(含答案)一、选择题1. 下列哪种焊接方法属于熔化焊接？（A）A. 气体保护焊B. 钎焊C. 摩擦焊D. 气割答案：A2. 焊条电弧焊的电源种类为？（B）A. 直流电源B. 交流电源C. 交直流电源D. 以上都对答案：B3. 焊接电流的选择主要取决于？（D）A. 焊条直径B. 焊件厚度C. 焊接速度D. 以上都对答案：D4. 下列哪种焊接方法适用于不锈钢管道的焊接？（C）A. 手工电弧焊B. 气体保护焊C. 氩弧焊D. 钎焊答案：C5. 焊接过程中，下列哪种现象属于焊接缺陷？（A）A. 气孔B. 焊缝余高C. 焊缝宽度D. 焊缝成型答案：A二、填空题1. 焊接是一种利用________（热量）将金属或其他材料局部加热至熔融状态，使其熔接在一起的方法。

答案：热量2. 气体保护焊的气体主要有________（氩气）、________（二氧化碳）等。

答案：氩气、二氧化碳3. 焊接安全主要包括________（防火）、________（防爆）、________（防毒）、________（防辐射）等方面。

答案：防火、防爆、防毒、防辐射4. 焊接接头的基本形式有________（对接接头）、________（角接接头）、________（搭接接头）、________（T形接头）等。

答案：对接接头、角接接头、搭接接头、T形接头5. 焊接缺陷主要包括________（气孔）、________（夹渣）、________（未焊透）、________（裂纹）等。

答案：气孔、夹渣、未焊透、裂纹三、判断题1. 焊接电流越大，焊接速度越快。

（×）2. 焊条直径越大，焊接电流越小。

（×）3. 氩弧焊适用于不锈钢、铝、铜等有色金属的焊接。

（√）4. 焊接过程中，氩气流量越大，保护效果越好。

（×）5. 焊接缺陷会影响焊接接头的力学性能和使用寿命。

（√）四、简答题1. 简述焊接电流对焊接质量的影响。

通用焊接工艺卡焊接工艺卡衣H —li焊接工艺卡02表H-05 NO焊接工艺卡编制:IJ焊接贾任工程师:2003 年 06 H 16技术要求及说明：1、 淸除坡口两侧内外表面20皿范幽的汕污、锈蚀、尘土.n 应磅出 金属光泽.2、 纵炸缝与息弧板相连一瑞3()〜5U mm 的内炸缝先用手工电弧烬炸 接.焊接工艺卡产晶名称储气罐 产品型号岑部件名称焊接丁艺扌旨亍me 外HP0I-01 炸接工艺评定编号 IIP0I 图 号母 材 Q235B 规 格4 mm 钢号类组别号 I 一 I 气 体 / |配比 / 流 最/ 苗根方式/ 接头编号对接接头 炸T •资格Mi-1 层次 炸接方法 胖接材料 电源及极性 电流(A) 电压(V)焊接速度(cni/min)线能彊 (J/cm)牌号1 SAW ER50-6 HJ43101.6直流反极〜28() 28 〜32 60 〜80 7200 2SAW〜32536 〜3"70 〜809620编制: IJ年 丿］ 日 炸接责任H 程师:2003 年 06 }\ 16炸接泾次.顺序小意图:焊接层次(止/反)：各一层 坡uffttit ： 0° 饨边：板尽 问琼：0〜1技术要求及说明：K 淸除坡口两侧内外农面2Umm 范围的油污.锈蚀.尘土且应屈出 金属光泽.2、纵烬缝与息弧板相连一端30〜5() mm 的内炸缝先用手工电狐悍烬 接。

2003 年 06 丿 J 16 11焊接工艺卡产品名称储气罐 产品型号冬部件名称炸接匸艺抬9对缩号HRU-0I 炸接丁戈评定编号 IIMI1 图 号母 材 Q235B 规 格5 mm 钢号类组别弓 I 一 I 气 体/|配比 / 流就/淸根方式/ 接头編号 A 类焊接接头焊工资格Mt-1 层次 焊接方法 卅接材料 电源及极性 电流(A) 电压(V)焊接速度(cm/min) 线能帚 (J/cm)牌号 观俗 1 SAW ER50-6 HJ43101.6直流反极300〜320 28 〜32 60 〜80 7971 2SAW340〜36036〜3870 〜7510717表 H-05N0： 05焊接层次，顺序示意图:编制: 焊接层次(正/反):各层 坡口角必o a 饨5么板厚 何隙：0〜1悍接层次，顺序示意图:焊接工艺卡产品名称产品型号零部件名称炸接T.艺抬导书缩弓悍接.T•艺评定编号图号母材规格钢号类组别兮气体配比清根方式接头编弓焊工资格泾次辉樣方法焊接材料i|i fi ttt.H电流(A)电压(V)焊接遼度(cm/min)线能就(J/cm)牌号规格表H-05炸接泾次(iE/S)：各•层坡口角度=0* 钝边’板尽何KG 0~1技术要求及说明：1、淸除坡口两侧内外农面2umm范围的油污.锈蚀.尘土且应屈出金属光泽.2、纵烬缝与息弧板相连一端3U〜50师的内烬缝先川手工电弧烬烬接。

压力容器，压力管道工程
工艺卡片山东聊建集团有限公司
焊接工艺说明
参加压力管道工程焊接的焊工，必须是经过考试合格的焊工且只能承担与考试合格项目相应的焊接工作。

焊接过程中应注意以下几点：
1.遵守工艺纪律，按照规定的焊接工艺进行施工，自觉做好自检，确保焊接质量；
2.定位点固焊接应按照正式焊接工艺要求进行；
3.禁止在非焊接点位引弧，电弧擦伤处应打磨平滑；
4.焊件组对时应避免强力组装；
5.雨雪天气和环境温度低于0℃或风速大于8m∕s时，无保护措施应禁止施焊；
6.焊前检查坡口组对及清理情况是否符合要求，焊后在焊缝附近打上焊工钢号；
7.当焊接发现缺陷时应按工艺要求进行返修，返修后的焊缝应是合格焊缝；
8.要求焊后热处理时，进无损检测合格后进行。

焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-1 焊接工艺评定报告编号： 1产品零部件名称：筒体的纵焊缝，环焊缝，筒体与封头对接焊缝，人孔法兰对焊所按标准名称及编号：GB985-88,GB986-88焊接方法：手工电弧焊双面埋弧焊自动化等级：接头坡口形状及尺寸焊件母材1．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊2．焊件壁厚适用范围 -3．管件直径适用范围 -焊接材料1．钨极牌号及规格 -2．焊条牌号及规格 A132，?5mm3．实心焊丝牌号及规格H0Cr20Ni10Ti，?5mm4．焊剂牌号 HJ2605．药芯焊丝牌号及规格 -6．焊带牌号及规格 -7．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -接头坡口形状及尺寸焊件母材4．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊5．焊件壁厚适用范围 -6．管件直径适用范围 -焊接材料8．钨极牌号及规格 -9．焊条牌号及规格 A137、?3.2mm10．实心焊丝牌号及规格 -11．焊剂牌号 -12．药芯焊丝牌号及规格 -13．焊带牌号及规格 -14．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -焊前准备6．坡口加工方法及要求机械加工7．坡口及接缝两侧清理方法及要求坡口周边20mm进行机械清理8．焊材清理、烘干方法及要求低温200℃条件下烘干2小时9．焊接衬垫材料牌号及规格 -10．其他 -检测8．超声波检测√ 抽查率 100% 9．磁粉检测 - 检测部位 - 10．渗透检测 - 检测部位 -备注焊后石棉缓冷编制校对审核日期日期日期焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-3 焊接工艺评定报告编号： 3产品零部件名称：罐体与人孔加强圈搭接焊缝所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母7．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊产品零部件名称：支座垫板罐体搭接焊缝所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母材10．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-1-2 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 Q235B 相焊11．焊件壁厚适用范围 -12．管件直径适用范围 -焊接材料22．钨极牌号及规格 -23．焊条牌号及规格 A302，?5mm24．实心焊丝牌号及规格 -25．焊剂牌号 -26．药芯焊丝牌号及规格 -27．焊带牌号及规格 -28．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -焊前准备16．坡口加工方法及要求机械加工17．坡口及接缝两侧清理方法及要求坡口周边20mm进行机械清理18．焊材清理、烘干方法及要求低温200℃条件下烘干2小时19．焊接衬垫材料牌号及规格 -20．其他 -检测18．超声波检测√ 抽查率 100% 19．磁粉检测 - 检测部位 - 20．渗透检测 - 检测部位 -备注焊后石棉缓冷编制校对审核日期日期日期焊接工艺规范制造单位名称：沈阳理工大学编号： WPS-5 焊接工艺评定报告编号： 5产品零部件名称：支座筋板与地板所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母13．母材类别号、组别号及钢号类别号 Fe-1-2 组别号 1 与类别号 Fe-1-2 组别号 2 相焊钢号 Q235B 与钢号 Q235B 相焊产品零部件名称：人孔接管与罐体角接所按标准名称及编号：GB985-88,GB986-88 焊接方法：手工电弧焊自动化等级：接头坡口形状及尺寸焊件母材16．母材类别号、组别号及钢号类别号 Fe-8-1 组别号 1 与类别号 Fe-8-1 组别号 2 相焊钢号 0Cr18Ni10Ti 与钢号 0Cr18Ni10Ti 相焊17．焊件壁厚适用范围 -18．管件直径适用范围 -焊接材料36．钨极牌号及规格-37．焊条牌号及规格A137，?5mm38．实心焊丝牌号及规格 -39．焊剂牌号 -40．药芯焊丝牌号及规格 -41．焊带牌号及规格-42．其他 -保护气体保护气体种类及配比 -保护气体流量 -背面成形气体种类及配比 -拖罩保护气体种类及配比 -。
