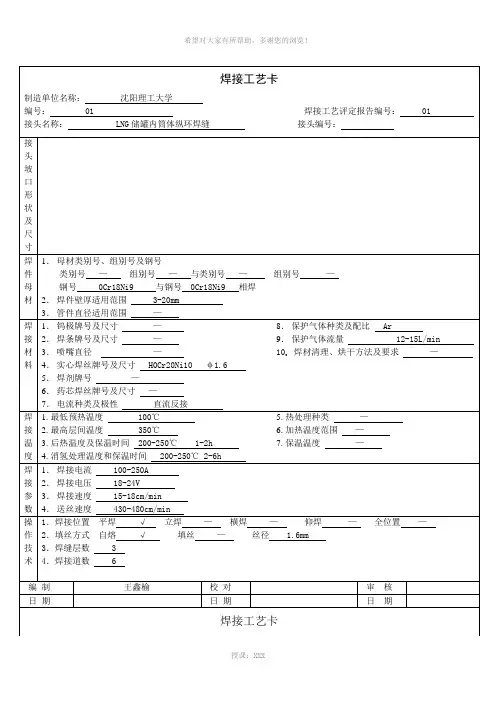

焊接工艺卡

焊接工艺卡
NFHG-HJ-AE-0001单位名称：使用工程名称：
焊接部位：底板焊接方法：手工焊
焊接简图：坡口型式:V型
母材：PVC板
焊接标准：HG/T4281-2011
工件厚度：30mm
焊接准备：
1.刨出焊口
2.清理焊口与焊条焊材：PVC焊条
1.单丝PVC焊条：规格φ2mm
2.双丝PVC焊条：规格φ2.8mm
焊接：
焊接温度200-240℃，气流压力0.8-1.0kg/cm2，焊枪与焊缝所成角度以30-45°为宜，焊条应尽量垂直于焊缝表面。

焊接速度0.1-0.25m/min，必须达到焊缝处有浆状物挤出为止。

施焊第一根焊条必须用单焊条，然后使用双焊条焊接。

焊接检查：
☐焊接表面平整☐无波纹形成及焊条吹现象☐焊缝截面无空洞☐无过焊（烧焦）现象☐其他：
检查人员（签字）：检查时间：
焊接工艺卡焊接简图：。

焊接工艺卡
T___18___021
工程名称2023大检修
管线（设
备）号
工艺评定
编号
A12
母材材质20#
母材
规格
Φ*
材质
编号
Fe-1-1
接头型式图：对接缝焊接：
a=60±5º P=1±0.5 b=3.0±0.5 1.5≤s≤14技术说明：
1、焊前将坡口处20mm范围内油污处理干净。

2、焊接时地线与母材连接牢固，引弧时在坡口内侧防止母材电弧擦伤。

3、管径小于60mm优先选用全氩弧焊焊接，其它管径可采用氩电联焊，焊缝表面应平滑整齐，每道焊缝应尽量一次焊完。

4、焊缝完成后应清理干净，焊缝表面应无夹渣、气孔、裂纹、飞溅、咬边、焊瘤等缺陷。

5、焊接环境：氩弧焊风速≥2m/s,电弧焊风速≥8m/s相对湿度≥90%,雨、雪时无有效保护措施应停止焊接。

确定工艺参数
焊接方法GTAW /SMAW 焊条烘烤温度（℃）350 焊接极性正接/反接母材预热温度（℃）/ 焊丝牌号H08Mn2SiA 层间温度（℃）/
焊丝规格
（mm）
Φ2.5 焊后热处理温度（℃）/ 焊条牌号J427 施焊条件室外焊条规格
（mm）
Φ2.5 Φ3.2 焊枪氩气流量（升/分）8—12
焊接电流90/140 管内（氩）气流量（升/
分）
/
焊接电压12/34
焊接层数2/3
编制审核审批日期日期日期。

中国石油天然气第六建设公司兰州项目经理部
兰州石化公司60万吨/年乙烯改扩建工程乙烯装置裂解炉区

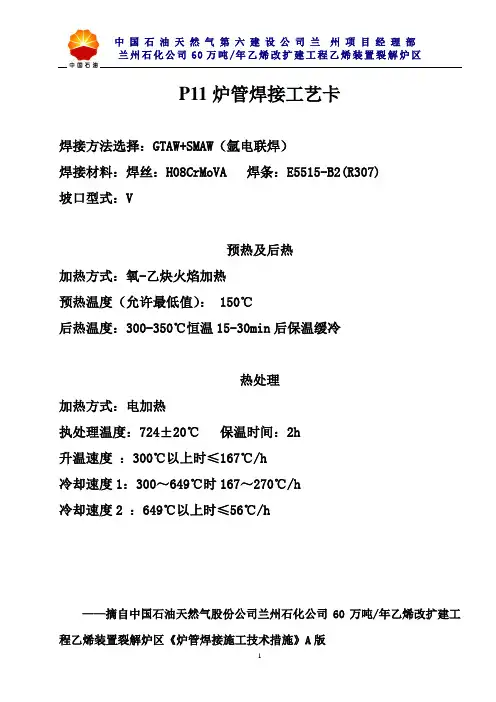

P11炉管焊接工艺卡
焊接方法选择：GTAW+SMAW（氩电联焊）
焊接材料：焊丝：H08CrMoVA 焊条：E5515-B2(R307)
坡口型式：V
预热及后热
加热方式：氧-乙炔火焰加热
预热温度（允许最低值）： 150℃
后热温度：300-350℃恒温15-30min后保温缓冷
热处理
加热方式：电加热
执处理温度：724±20℃保温时间：2h
升温速度：300℃以上时≤167℃/h
冷却速度1：300～649℃时167～270℃/h
冷却速度2 ：649℃以上时≤56℃/h
——摘自中国石油天然气股份公司兰州石化公司60万吨/年乙烯改扩建工
程乙烯装置裂解炉区《炉管焊接施工技术措施》A版
1。

焊接工艺卡
单位名称：中化二建集团有限公司
项目名称：陕西金泰氯碱化工有限公司二期15万吨/年聚氯乙烯扩建项目（安装工程）焊接方法SMAW（弧焊）GTAW （氩弧焊）机动化程度：手工
焊接接头:
坡口形式: V型坡口
U'
LT
母材: 材质：20#（GB/T8163）与20#（GB/T8163）焊接
对接焊缝焊件母材厚度范围：（mm
角焊缝焊件母材厚度范围：不限
管子直径、壁厚范围：对接焊缝（mm 角焊缝不限
填充金属:
填充金属类别：焊条氩弧焊丝焊材标准：GB/T5117-1995 GB/T14957-1994 焊材牌号：J427 H08A
焊材型号：E4315 / 焊材尺寸（mm）：①①
焊接位置:
对接焊缝位置水平固定焊：（5G）
立焊的焊接位置：向上
预热。

华中科技大学焊接工艺卡产品型号部件图号2、11 工艺编号材控1106班产品名称操作室结构部件名称2号、11号钢板 1产品简图及焊接编号焊接材料焊条（丝）编号直径/mm焊剂气体烘烤温度保温时间消耗定额E4303 4 无无无无焊接类型编号层数预热温度层间温度保温方式冷却方式焊后处理角焊缝 1 无无无自然冷却无序号工序名称及内容焊缝号设备工艺装备层数电源电流A电压V焊速m/h人工数工时1手工电弧焊a直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 72手工电弧焊b直流焊机挡块、压夹器、直尺1 ZX5-400 180 30 7工艺要求1、焊前对焊条按规定进行烘干，清除坡口20mm以内处的油污、铁锈等杂质。
