基于井间砂体5级构型匹配关系驱替物理模拟

[收稿日期]2009-05-08[基金项目]四川省重点科技项目(07jy029-144)。

[作者简介]向传刚(1982-),男,2004年大学毕业,硕士,助理工程师,现主要从事多学科油藏描述方面的研究工作。

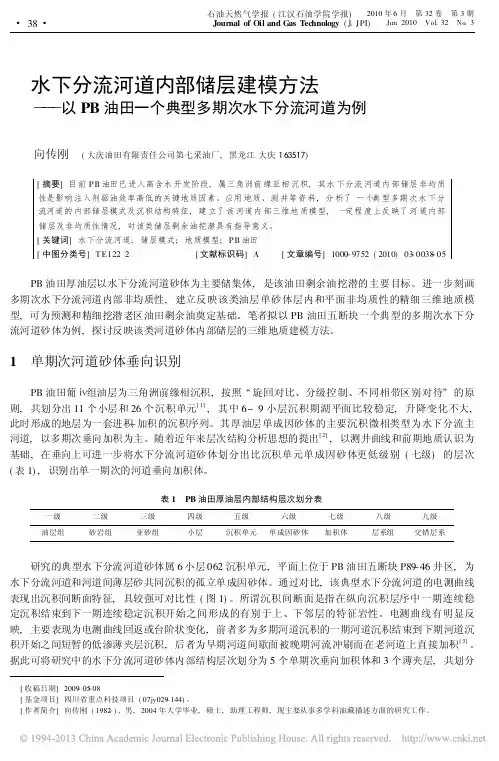

水下分流河道内部储层建模方法)))以PB 油田一个典型多期次水下分流河道为例向传刚 (大庆油田有限责任公司第七采油厂,黑龙江大庆163517)[摘要]目前P B 油田已进入高含水开发阶段,属三角洲前缘亚相沉积,其水下分流河道内部储层非均质性是影响注入剂驱油效率高低的关键地质因素。

应用地质、测井等资料,分析了一个典型多期次水下分流河道的内部储层模式及沉积结构特征,建立了该河道内部三维地质模型,一定程度上反映了河道内部储层及非均质性情况,对该类储层剩余油挖潜具有指导意义。

[关键词]水下分流河道;储层模式;地质模型;P B 油田[中图分类号]T E12212[文献标识码]A [文章编号]1000-9752(2010)03-0038-05PB 油田厚油层以水下分流河道砂体为主要储集体,是该油田剩余油挖潜的主要目标。

进一步刻画多期次水下分流河道内部非均质性,建立反映该类油层单砂体层内和平面非均质性的精细三维地质模型,可为预测和精细挖潜老区油田剩余油奠定基础。

笔者拟以PB 油田五断块一个典型的多期次水下分流河道砂体为例,探讨反映该类河道砂体内部储层的三维地质建模方法。

1 单期次河道砂体垂向识别PB 油田葡Ñ组油层为三角洲前缘相沉积,按照/旋回对比、分级控制、不同相带区别对待0的原则,共划分出11个小层和26个沉积单元[1],其中6~9小层沉积期湖平面比较稳定,升降变化不大,此时形成的地层为一套进积-加积的沉积序列。

其厚油层单成因砂体的主要沉积微相类型为水下分流主河道,以多期次垂向加积为主。

随着近年来层次结构分析思想的提出[2],以测井曲线和前期地质认识为基础,在垂向上可进一步将水下分流河道砂体划分出比沉积单元单成因砂体更低级别(七级)的层次(表1),识别出单一期次的河道垂向加积体。

多井约束稀疏脉冲反演技术在牛庄油田牛25—C块的应用摘要：牛庄地区储层分布复杂，砂体叠合连片，储层预测难度大，本文运用多井约束稀疏脉冲反演技术对牛25-C块进行了储层研究，反演结果可靠性好，为井位部署提供了有利论据。

关键词：稀疏脉冲；反演；波阻抗地震反演技术已经日趋成熟，是地震储层横向预测的重要手段，不论是在井位较少，储层情况难以预测的新区，还是在井网完善，致力于寻找剩余油的老区，都起着举足轻重的作用。

多井约束稀疏脉冲反演技术以其独特的方法获得可靠的反演模型，对牛庄地区有较高的适用性。

一、区块概况牛庄油田牛25-C块位于胜利油田东营凹陷牛庄洼陷西部，河3鼻状构造南端，工区面积17.6km2。

工区内已完成三维地震勘探任务，三维网格为25×25m，勘探深度为4.5s；工区内完钻井数共计90余口。

该块沉积类型为滑塌浊积类型，物源来自东南部。

构造形态整体表现为近东西走向，西倾的鼻状构造，地层倾角1-3°，南部有一条北掉大断层，落差达200米。

该块主力含油层系为古近系沙河街组沙三中亚段6砂组，储层平面展布呈近东西向展布的长条状，中间厚两边薄。

地震反射标准层T4对应沙三中顶面，T6对应沙三中底面。

二、多井约束稀疏脉冲反演技术应用1.技术原理多井约束稀疏脉冲反演是基于趋势约束的脉冲反演算法，其基本出发点是：地下的强反射系数界面不是连续分布而是稀疏分布的。

具体做法是从地震道中根据稀疏的原则抽取反射系数，与子波褶积后生成合成地震记录，利用合成地震记录与原始地震道的残差修改反射系数，得到新的更密一些的反射系数序列，再做合成记录，在迭代过程中，用测井声阻抗或速度谱拟合的阻抗趋势线（极低频）和在趋势线两边定义的两条约束线作为约束，来控制阻抗的变化范围，减少反演的多解性，最终得到相对波阻抗。

多井约束稀疏脉冲反演得到的相对波阻抗数据不是全频带的，它缺少地震资料所缺失的低频和高频信息，这两者来自由测井曲线内插得到的阻抗体（全频带），将其低通滤波后的结果与反演的结果合并成为一个绝对波阻抗数据。

厚层砂岩油藏水驱均衡驱替研究及应用蔡晖; 刘东; 程大勇; 孙召勃; 张国浩【期刊名称】《《中国海上油气》》【年(卷),期】2019(031)006【总页数】7页(P92-98)【关键词】厚层砂岩油藏; 注水开发; 重力分异; 均衡驱替准数; 剩余油; 水平井; SZ油田【作者】蔡晖; 刘东; 程大勇; 孙召勃; 张国浩【作者单位】中海石油(中国)有限公司天津分公司天津300459【正文语种】中文【中图分类】TE341渤海河流相和三角洲相储层发育，水驱、化学驱、注蒸汽吞吐或驱替等是开发此类储层的有效技术[1-5]，其中人工注水是较经济有效的方式[6]。

水驱波及体积影响着剩余油的分布，是注水油田挖潜的关键，它不仅和油藏几何形状、井网关系密切，也与注入参数联系紧密[7-8]。

对于厚层砂岩油层，水驱过程的重力分异作用对剩余油分布的影响较大，是厚层油藏注水开发研究的重点之一[9-10]。

国内外很多学者对注水、注蒸汽等不同开发方式下重力对渗流和剩余油的影响开展了大量研究，取得了丰富的研究成果[11-13]。

但目前研究主要侧重于重力作用对倾斜油藏转注时机、转注井位优化、细分层系、提液等的影响[1,14-16]，而考虑不同油藏的地质油藏参数(如油藏厚度、渗透率等)，通过优化注采参数(如生产压差、注采井距等)进行均衡驱替设计方面的研究则很少，难以满足厚层油藏高效注水开发的需要。

特别是对于渤海主力油田而言，已大规模实施过一次加密调整，显著提高了水驱开发效果，但随着开发逐渐进入高含水后期，层间及层内纵向动用差异大，水淹比例逐年上升，剩余油分布更加复杂，如何通过精细注采调控和优化挖潜进一步改善水驱效果，提升老油田采收率，是渤海油田持续稳产迫切需要解决的关键问题之一。

笔者针对厚层砂岩油藏水驱由于重力分异作用导致纵向波及系数较低的问题，基于渤海主力水驱油田的取心资料，根据相似原理制作了均质、正、反韵律的长(50 cm)、短(28 cm)二维平板可视化物模模型，研究了水驱剩余油分布影响因素；在此基础上提出了均质、正、反韵律3种油层的水驱均衡驱替准数，并在渤海主力注水油田进行了应用。

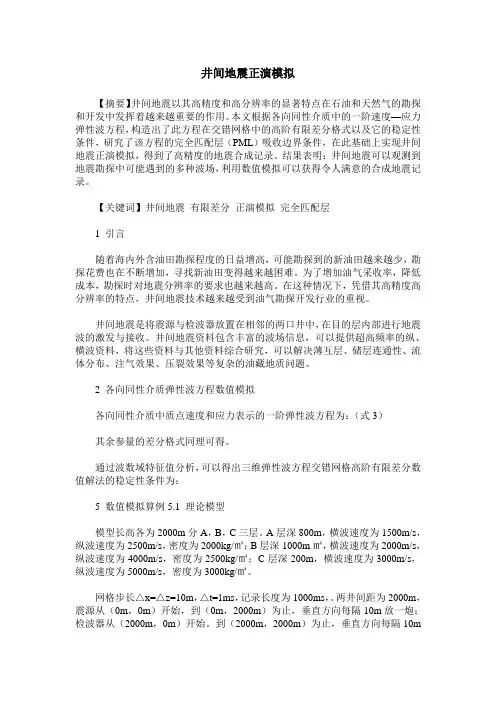

井间地震正演模拟【摘要】井间地震以其高精度和高分辨率的显著特点在石油和天然气的勘探和开发中发挥着越来越重要的作用。

本文根据各向同性介质中的一阶速度—应力弹性波方程，构造出了此方程在交错网格中的高阶有限差分格式以及它的稳定性条件，研究了该方程的完全匹配层（PML）吸收边界条件，在此基础上实现井间地震正演模拟，得到了高精度的地震合成记录。

结果表明：井间地震可以观测到地震勘探中可能遇到的多种波场，利用数值模拟可以获得令人满意的合成地震记录。

【关键词】井间地震有限差分正演模拟完全匹配层1 引言随着海内外含油田勘探程度的日益增高，可能勘探到的新油田越来越少，勘探花费也在不断增加，寻找新油田变得越来越困难。

为了增加油气采收率，降低成本，勘探时对地震分辨率的要求也越来越高。

在这种情况下，凭借其高精度高分辨率的特点，井间地震技术越来越受到油气勘探开发行业的重视。

井间地震是将震源与检波器放置在相邻的两口井中，在目的层内部进行地震波的激发与接收。

井间地震资料包含丰富的波场信息，可以提供超高频率的纵、横波资料，将这些资料与其他资料综合研究，可以解决薄互层、储层连通性、流体分布、注气效果、压裂效果等复杂的油藏地质问题。

2 各向同性介质弹性波方程数值模拟各向同性介质中质点速度和应力表示的一阶弹性波方程为：（式3）其余参量的差分格式同理可得。

通过波数域特征值分析，可以得出三维弹性波方程交错网格高阶有限差分数值解法的稳定性条件为：5 数值模拟算例5.1 理论模型模型长高各为2000m分A，B，C三层。

A层深800m，横波速度为1500m/s，纵波速度为2500m/s，密度为2000kg/㎡；B层深1000m㎡，横波速度为2000m/s，纵波速度为4000m/s，密度为2500kg/㎡；C层深200m，横波速度为3000m/s，纵波速度为5000m/s，密度为3000kg/㎡。

网格步长△x=△z=10m，△t=1ms，记录长度为1000ms，。
