功率器件封装工艺详解

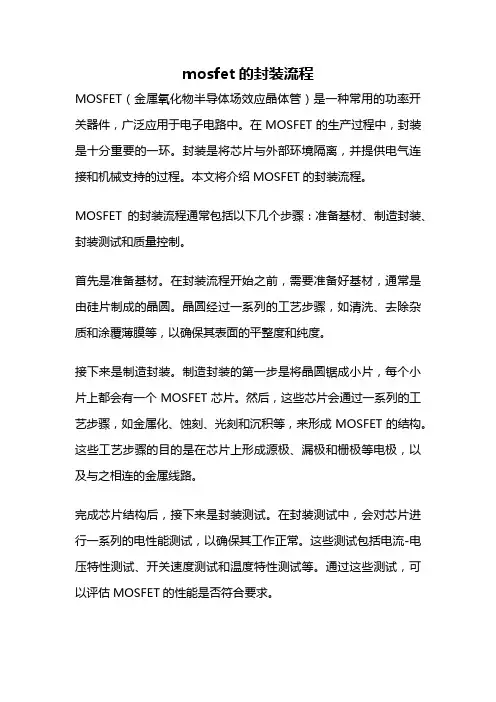

mosfet的封装流程MOSFET（金属氧化物半导体场效应晶体管）是一种常用的功率开关器件，广泛应用于电子电路中。

在MOSFET的生产过程中，封装是十分重要的一环。

封装是将芯片与外部环境隔离，并提供电气连接和机械支持的过程。

本文将介绍MOSFET的封装流程。

MOSFET的封装流程通常包括以下几个步骤：准备基材、制造封装、封装测试和质量控制。

首先是准备基材。

在封装流程开始之前，需要准备好基材，通常是由硅片制成的晶圆。

晶圆经过一系列的工艺步骤，如清洗、去除杂质和涂覆薄膜等，以确保其表面的平整度和纯度。

接下来是制造封装。

制造封装的第一步是将晶圆锯成小片，每个小片上都会有一个MOSFET芯片。

然后，这些芯片会通过一系列的工艺步骤，如金属化、蚀刻、光刻和沉积等，来形成MOSFET的结构。

这些工艺步骤的目的是在芯片上形成源极、漏极和栅极等电极，以及与之相连的金属线路。

完成芯片结构后，接下来是封装测试。

在封装测试中，会对芯片进行一系列的电性能测试，以确保其工作正常。

这些测试包括电流-电压特性测试、开关速度测试和温度特性测试等。

通过这些测试，可以评估MOSFET的性能是否符合要求。

最后是质量控制。

在封装流程的最后阶段，会对已经封装好的MOSFET进行质量控制。

质量控制的目的是检查封装过程中是否存在任何缺陷，如焊接问题、封装材料的质量等。

只有通过了质量控制的MOSFET才能出厂销售。

总结一下，MOSFET的封装流程包括准备基材、制造封装、封装测试和质量控制。

这个流程确保了MOSFET的性能和质量符合要求。

在封装过程中，需要经过多个工艺步骤，如金属化、蚀刻、光刻和沉积等，以形成MOSFET的结构。

而封装测试和质量控制则是对MOSFET进行电性能测试和质量检查，以确保其工作正常。

通过这些步骤，可以生产出高质量的MOSFET，满足各种电子电路的需求。

大功率LED封装工艺分析大功率LED光源光有好芯片还不够，还必须有合理的封装。

要有高的取光效率的封装结构，而热阻尽可能低，从而保证光电的性能及可靠性。

一、LED光源封装工艺由于LED的结构形式不同，封装工艺上也有一些差别，但关键工序相同，LED封装主要工艺有：固晶→焊线→封胶→切脚→分级→包装。

二、大功率LED封装关键技术1、封装技术的要求如图1所示，大功率LED封装涉及到光、电、热、结构和工艺等方面，这些因素既独立又影响。

光是封装的目的，电、结构与工艺是手段，热是关键，性能是封装水平的具体体现。

考虑到工艺兼容性及降低生产成本，应同时进行LED封装设计与芯片设计，否则，芯片制造完成后，可能因封装的需要对芯片结构进行调整，将可能延长产品研发的周期和成本，甚至会不能实现量产。

2、封装结构设计和散热技术LED的光电转换效率仅为20%～30%，输入电能的70%～80%转变成了热量，芯片的散热是关键。

小功率LED封装一般采用银胶或绝缘胶将芯片黏接在反射杯里，通过焊接金丝(或铝丝)完成内外连接，最后用环氧树脂封装。

封装热阻高达150～250℃/W，一般采用20mA 左右的驱动电流。

大功率LED的驱动电流达到350mA、700mA甚至1A，采用传统直插式LED封装工艺，会因散热不良导致芯片结温上升，再加上强烈的蓝光照射，环氧树脂很容易产生黄化现象，加速器件老化，甚至失效，迅速热膨胀产生的内应力造成开路而死灯。

大功率LED封装结构设计的重点是改善散热性能，主要包括芯片结构形式、封装材料(基板材料、热界面材料)的选择与工艺、将导电与导热路线分开的结构设计等，比如：采用倒装芯片结构、减薄衬底或垂直芯片结构的芯片，选用共晶焊接或高导热性能的银胶、采用COB技术将芯片直接封装在金属铝基板上、增大金属支架的表面积等方法。

碳化硅功率模块塑封工艺
碳化硅（Silicon Carbide，SiC）功率模块是一种高性能的半导体器件，用于高温、高频和高功率应用。

其塑封工艺是将芯片封装在保护壳体中，以提供机械保护和电气连接。

以下是一般的碳化硅功率模块塑封工艺的步骤：
1. 准备芯片：首先，碳化硅功率模块的芯片需要进行前期准备工作。

这包括清洗芯片表面以去除杂质，并进行必要的测试和筛选。

2. 封装设计：根据芯片的尺寸和布局，设计封装壳体和引线排列。

考虑到碳化硅器件的高温和高功率特性，封装设计需要具备良好的散热性能和电气隔离能力。

3. 封装材料选择：选择合适的封装材料，通常使用高温耐受性、电绝缘性和机械强度较高的材料，如陶瓷或有机塑料。

4. 芯片安装：将准备好的芯片粘贴或焊接到封装壳体的内部。

这可以使用导热黏合剂或焊接技术来实现。

5. 引线连接：连接芯片与封装壳体外部的电气引线。

引线可以通过焊接或焊锡等方法与芯片的电极进行连接。

6. 封装封闭：将封装壳体的顶部密封，以确保芯片的保护和稳定性。

这可以通过焊接、胶粘剂或热塑性材料等方法来实现。

7. 清洗和测试：完成封装后，需要进行清洗和测试，以确保封装质量和器件性能。

这包括清除残留物、检查引线连接和进行电气特性测试等。

需要注意的是，具体的碳化硅功率模块塑封工艺可能因制造商和产品类型而有所不同。

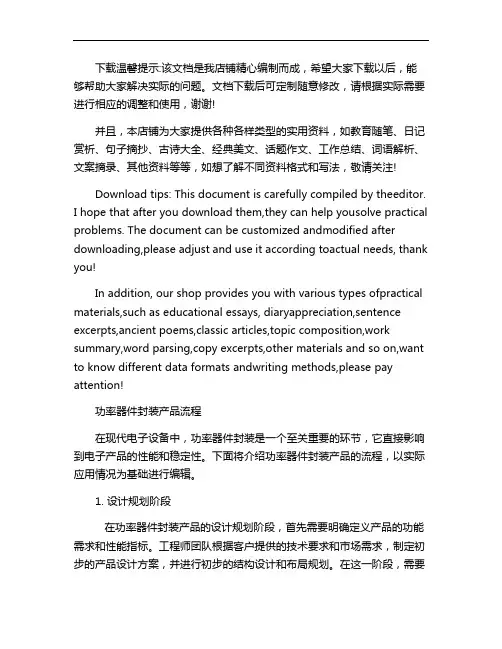

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!功率器件封装产品流程在现代电子设备中，功率器件封装是一个至关重要的环节，它直接影响到电子产品的性能和稳定性。

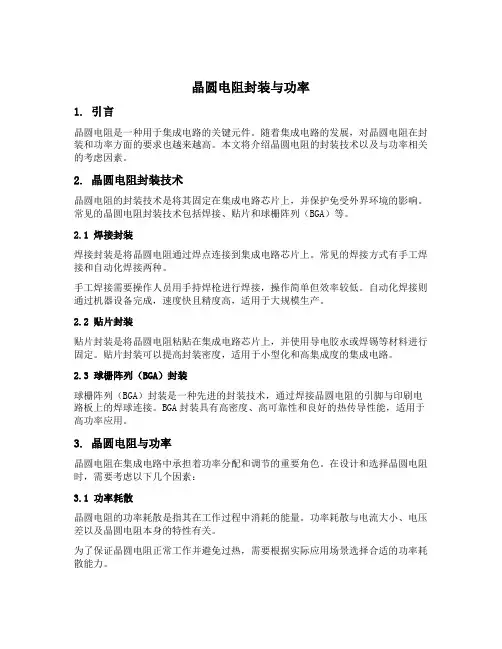

晶圆电阻封装与功率1. 引言晶圆电阻是一种用于集成电路的关键元件。

随着集成电路的发展，对晶圆电阻在封装和功率方面的要求也越来越高。

本文将介绍晶圆电阻的封装技术以及与功率相关的考虑因素。

2. 晶圆电阻封装技术晶圆电阻的封装技术是将其固定在集成电路芯片上，并保护免受外界环境的影响。

常见的晶圆电阻封装技术包括焊接、贴片和球栅阵列（BGA）等。

2.1 焊接封装焊接封装是将晶圆电阻通过焊点连接到集成电路芯片上。

常见的焊接方式有手工焊接和自动化焊接两种。

手工焊接需要操作人员用手持焊枪进行焊接，操作简单但效率较低。

自动化焊接则通过机器设备完成，速度快且精度高，适用于大规模生产。

2.2 贴片封装贴片封装是将晶圆电阻粘贴在集成电路芯片上，并使用导电胶水或焊锡等材料进行固定。

贴片封装可以提高封装密度，适用于小型化和高集成度的集成电路。

2.3 球栅阵列（BGA）封装球栅阵列（BGA）封装是一种先进的封装技术，通过焊接晶圆电阻的引脚与印刷电路板上的焊球连接。

BGA封装具有高密度、高可靠性和良好的热传导性能，适用于高功率应用。

3. 晶圆电阻与功率晶圆电阻在集成电路中承担着功率分配和调节的重要角色。

在设计和选择晶圆电阻时，需要考虑以下几个因素：3.1 功率耗散晶圆电阻的功率耗散是指其在工作过程中消耗的能量。

功率耗散与电流大小、电压差以及晶圆电阻本身的特性有关。

为了保证晶圆电阻正常工作并避免过热，需要根据实际应用场景选择合适的功率耗散能力。

3.2 温度特性晶圆电阻的温度特性是指其在不同温度下的电阻变化情况。

温度对晶圆电阻的影响通常通过温度系数来衡量。

在高功率应用中，由于功率耗散较大，晶圆电阻容易受到热量的影响而产生温升。

因此，在选择晶圆电阻时需要考虑其温度特性，以保证工作稳定性和可靠性。

3.3 热管理晶圆电阻在高功率应用中可能会产生大量热量，如果不能及时有效地散热，将会导致温度升高、性能下降甚至损坏。

为了有效管理热量，可以采取一些措施，如增加散热器、使用导热材料等。

功率半导体器件封装技术-回复
功率半导体器件封装技术是指将功率半导体芯片封装在一个外壳内，以保护芯片，并提供电气和机械连接。

以下是一些常见的功率半导体器件封装技术：
1. 晶圆级封装（Wafer Level Packaging，WLP）：在晶圆尺寸上直接封装芯片，节省封装空间，提高器件的可靠性和散热性能。

2. 热敏封装（Thermally Enhanced Packages）：使用具有散热功能的封装材料，增强器件的热管理能力，以防止芯片过热而损坏。

3. 散热片封装（Heat Sink Packages）：在器件封装上添加散热片，增加散热面积，提高散热效果。

4. 模块化封装（Module Packaging）：将多个功率半导体器件封装在一个模块内，提供电气和机械连接，以方便系统集成。

5. 无铅封装（Lead-free Packaging）：使用无铅焊接材料，以满足环保要求，减少对环境的污染。

6. 差分信号封装（Differential Signal Packaging）：通过采用差分信号传输技术，减小信号传输时的信号损耗和干扰，提高系统性能。

7. 高温封装（High T emperature Packaging）：使用高温耐受材料和工艺，以适应高温工作环境。

这些封装技术可以根据功率半导体器件的特点和需求进行选择和应用，以提高器件性能和可靠性。

sic功率器件新型封装结构设计、仿真及封装工艺探索1. 引言1.1 概述随着现代电子设备的快速发展和不断提升的功率需求，对于高效、高性能的功率器件的需求也日益增长。

碳化硅（Silicon Carbide, SiC）功率器件作为一种新兴的半导体材料，在高温、高压、高频等极端环境下具有出色的性能表现，因而引起了广泛关注。

然而，封装结构作为保护和连接器件的关键部分，对于SiC功率器件在实际应用中的性能和可靠性起着重要作用。

本文旨在通过探索新型封装结构设计，并结合仿真与封装工艺优化，提供一个综合解决方案来提升SiC功率器件的整体性能。

1.2 文章结构本文总共分为五个部分。

首先，在引言部分进行概述并阐明研究目的。

第二部分将介绍SiC功率器件新型封装结构设计，包括研究背景、已有封装结构分析以及设计原理与考虑因素。

第三部分将探讨数值建模方法，并展示仿真结果与分析，进而对SiC功率器件进行性能评估。

第四部分将对封装工艺进行探索和优化，包括市场调研、封装工艺流程设计和实施方法的探索，以及工艺优化策略与实践案例分享。

最后，在结论与展望部分对本文的研究成果进行总结，并提出下一步研究方向。

1.3 目的SiC功率器件的封装结构具有极大的改进空间，可以通过改变设计思路和优化工艺流程来提升整体性能。

本文旨在深入探讨新型封装结构设计，并通过数值仿真和性能评估来验证其效果。

同时，我们也将着重研究封装工艺探索和优化策略，以提供可行的实施方法，并分享相关实践案例。

期望本文所提供的综合解决方案能够为SiC功率器件封装技术的发展做出有效贡献，推动该领域的进一步发展。

2. sic功率器件新型封装结构设计:2.1 研究背景:随着SiC（碳化硅）功率器件的不断发展和应用，封装结构的设计对于其性能和可靠性至关重要。

然而，传统的封装结构往往无法满足SiC功率器件高温、高压、高频等特殊工作环境下的需求。

因此，研究和开发新型的封装结构成为了当前SiC功率器件领域的热门课题。

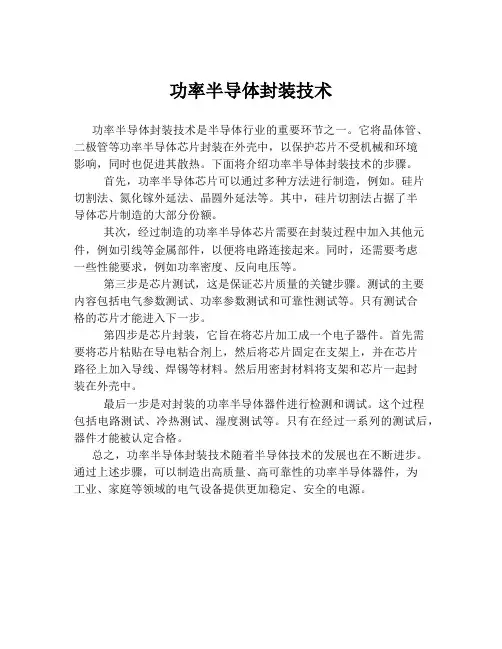

功率半导体封装技术
功率半导体封装技术是半导体行业的重要环节之一。

它将晶体管、二极管等功率半导体芯片封装在外壳中，以保护芯片不受机械和环境
影响，同时也促进其散热。

下面将介绍功率半导体封装技术的步骤。

首先，功率半导体芯片可以通过多种方法进行制造，例如。

硅片
切割法、氮化镓外延法、晶圆外延法等。

其中，硅片切割法占据了半
导体芯片制造的大部分份额。

其次，经过制造的功率半导体芯片需要在封装过程中加入其他元件，例如引线等金属部件，以便将电路连接起来。

同时，还需要考虑
一些性能要求，例如功率密度、反向电压等。

第三步是芯片测试，这是保证芯片质量的关键步骤。

测试的主要
内容包括电气参数测试、功率参数测试和可靠性测试等。

只有测试合
格的芯片才能进入下一步。

第四步是芯片封装，它旨在将芯片加工成一个电子器件。

首先需
要将芯片粘贴在导电粘合剂上，然后将芯片固定在支架上，并在芯片
路径上加入导线、焊锡等材料。

然后用密封材料将支架和芯片一起封
装在外壳中。

最后一步是对封装的功率半导体器件进行检测和调试。

这个过程
包括电路测试、冷热测试、湿度测试等。

只有在经过一系列的测试后，器件才能被认定合格。

总之，功率半导体封装技术随着半导体技术的发展也在不断进步。

通过上述步骤，可以制造出高质量、高可靠性的功率半导体器件，为
工业、家庭等领域的电气设备提供更加稳定、安全的电源。

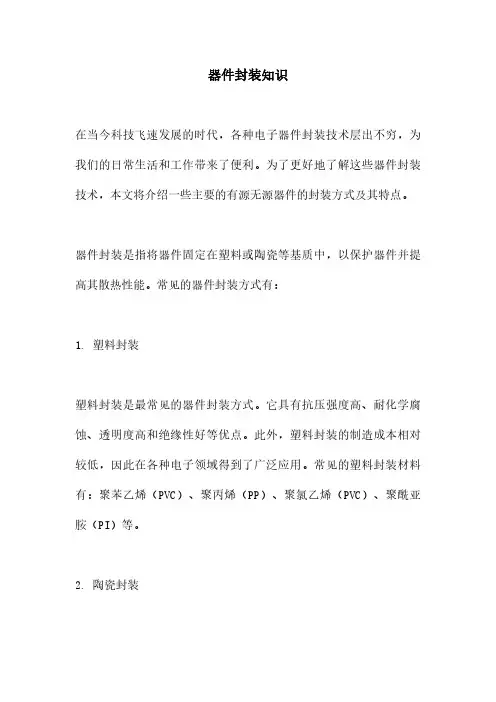

器件封装知识在当今科技飞速发展的时代，各种电子器件封装技术层出不穷，为我们的日常生活和工作带来了便利。

为了更好地了解这些器件封装技术，本文将介绍一些主要的有源无源器件的封装方式及其特点。

器件封装是指将器件固定在塑料或陶瓷等基质中，以保护器件并提高其散热性能。

常见的器件封装方式有：1.塑料封装塑料封装是最常见的器件封装方式。

它具有抗压强度高、耐化学腐蚀、透明度高和绝缘性好等优点。

此外，塑料封装的制造成本相对较低，因此在各种电子领域得到了广泛应用。

常见的塑料封装材料有：聚苯乙烯（PVC）、聚丙烯（PP）、聚氯乙烯（PVC）、聚酰亚胺（PI）等。

2.陶瓷封装陶瓷封装具有耐高温、耐腐蚀、高透明度等特点。

它主要用于高频率及高精度的电子器件，如晶振、微波器件等。

陶瓷封装的制作工艺相对复杂，成本较高，因此常用于高端市场。

常见的陶瓷封装材料有：氧化锆（ZnO）、氧化铝（Al2O3）、碳化硅（SiC）等。

3.金属封装金属封装具有导电性好、热传导快等特点。

它主要用于高功率及高频率的电子器件，如功放、收发器等。

金属封装的散热性能较好，但材料本身导通性较差，导致成本较高。

常见的金属封装材料有：铝（Al）、镍（Ni）、铜（Cu）等。

4.其他封装除了上述几种主要器件封装方式，还有一些其他封装方式，如：-透明导电塑料（TEC）封装：主要用于柔性显示器、柔性键盘等柔性电子器件。

-光波导封装：用于光电子器件，如光纤通信、光传感器等。

-纳米材料封装：利用纳米材料制作的器件封装，具有极高的性能优势，但目前仍处于研究和发展阶段。

总之，器件封装技术的发展为各种电子器件提供了保护和支持，促进了科技的进步。

未来，随着科技的发展，更多新型的器件封装技术将不断涌现。

在选购器件封装时，可以根据具体应用需求选择合适的封装方式，满足各种性能要求。

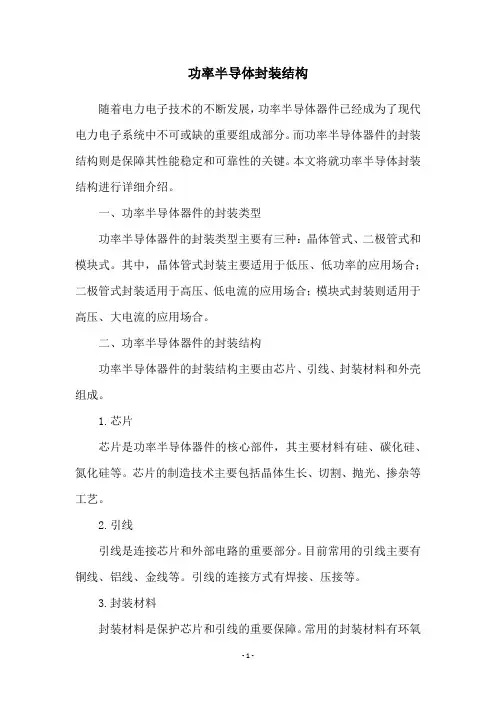

功率半导体封装结构随着电力电子技术的不断发展，功率半导体器件已经成为了现代电力电子系统中不可或缺的重要组成部分。

而功率半导体器件的封装结构则是保障其性能稳定和可靠性的关键。

本文将就功率半导体封装结构进行详细介绍。

一、功率半导体器件的封装类型功率半导体器件的封装类型主要有三种：晶体管式、二极管式和模块式。

其中，晶体管式封装主要适用于低压、低功率的应用场合；二极管式封装适用于高压、低电流的应用场合；模块式封装则适用于高压、大电流的应用场合。

二、功率半导体器件的封装结构功率半导体器件的封装结构主要由芯片、引线、封装材料和外壳组成。

1.芯片芯片是功率半导体器件的核心部件，其主要材料有硅、碳化硅、氮化硅等。

芯片的制造技术主要包括晶体生长、切割、抛光、掺杂等工艺。

2.引线引线是连接芯片和外部电路的重要部分。

目前常用的引线主要有铜线、铝线、金线等。

引线的连接方式有焊接、压接等。

3.封装材料封装材料是保护芯片和引线的重要保障。

常用的封装材料有环氧树脂、硅胶、聚酰亚胺等。

封装材料的选择需考虑其导热性、电绝缘性、机械强度等因素。

4.外壳外壳是功率半导体器件的外部保护结构，主要有金属外壳、陶瓷外壳等。

外壳的选择需考虑其散热性、机械强度等因素。

三、功率半导体器件的封装技术功率半导体器件的封装技术主要包括晶圆级封装、芯片级封装和模块级封装等。

1.晶圆级封装晶圆级封装是将多个芯片封装在一个晶圆上，然后进行切割和分离。

该封装方式具有封装密度高、成本低的优点，但由于芯片间的热阻较大，散热效果不佳，因此适用于低功率、低压的应用场合。

2.芯片级封装芯片级封装是将单个芯片封装在一个小型封装体内，可有效提高功率半导体器件的散热性能。

常见的芯片级封装方式有TO封装、SMD 封装、BGA封装等。

3.模块级封装模块级封装是将多个芯片封装在一个大型封装体内，可实现高功率、高压的应用需求。

常见的模块级封装方式有IGBT模块、MOSFET 模块、整流模块等。
