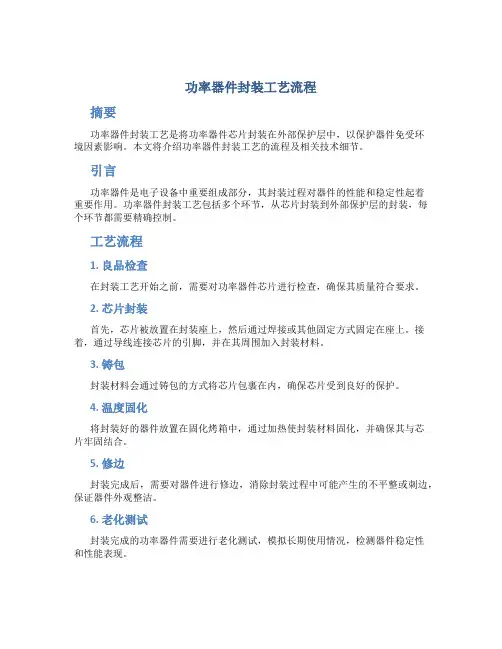

功率器件封装工艺流程

功率器件封装工艺流程摘要功率器件封装工艺是将功率器件芯片封装在外部保护层中，以保护器件免受环境因素影响。

本文将介绍功率器件封装工艺的流程及相关技术细节。

引言功率器件是电子设备中重要组成部分，其封装过程对器件的性能和稳定性起着重要作用。

功率器件封装工艺包括多个环节，从芯片封装到外部保护层的封装，每个环节都需要精确控制。

工艺流程1. 良品检查在封装工艺开始之前，需要对功率器件芯片进行检查，确保其质量符合要求。

2. 芯片封装首先，芯片被放置在封装座上，然后通过焊接或其他固定方式固定在座上。

接着，通过导线连接芯片的引脚，并在其周围加入封装材料。

3. 铸包封装材料会通过铸包的方式将芯片包裹在内，确保芯片受到良好的保护。

4. 温度固化将封装好的器件放置在固化烤箱中，通过加热使封装材料固化，并确保其与芯片牢固结合。

5. 修边封装完成后，需要对器件进行修边，消除封装过程中可能产生的不平整或刺边，保证器件外观整洁。

6. 老化测试封装完成的功率器件需要进行老化测试，模拟长期使用情况，检测器件稳定性和性能表现。

7. 包装最后，封装好的功率器件被放置在专门的包装盒中，可以是塑料盒或泡沫盒，以保护器件在运输和存储过程中不受损坏。

技术细节•焊接技术：通常采用金属焊接技术将导线连接到芯片引脚上。

•封装材料：常见的封装材料包括环氧树脂、有机硅胶等，具有良好的绝缘和导热性能。

•铸包方法：铸包可以采用注塑成型或模塑成型，确保封装材料均匀包裹芯片。

•固化温度：固化温度根据封装材料的特性而定，需要根据具体要求进行调整。

•老化测试条件：老化测试一般在高温高湿的环境下进行，以模拟器件长时间使用的情况。

结论功率器件封装工艺流程是保证功率器件性能和稳定性的重要环节，通过严格控制每个步骤，可以确保封装的功率器件具有良好的品质和可靠性。

同时，随着科技的发展，封装技术也在不断创新和改进，以满足不断变化的市场需求。

致谢本文参考了相关文献和资料，特此感谢。

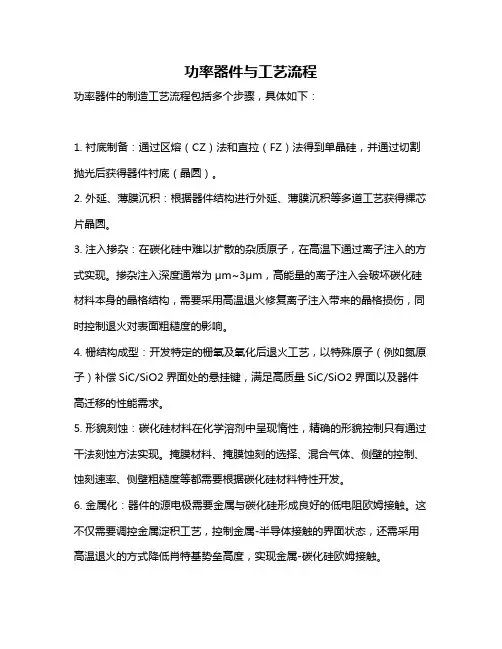

功率器件与工艺流程
功率器件的制造工艺流程包括多个步骤，具体如下：
1. 衬底制备：通过区熔（CZ）法和直拉（FZ）法得到单晶硅，并通过切割抛光后获得器件衬底（晶圆）。

2. 外延、薄膜沉积：根据器件结构进行外延、薄膜沉积等多道工艺获得裸芯片晶圆。

3. 注入掺杂：在碳化硅中难以扩散的杂质原子，在高温下通过离子注入的方式实现。

掺杂注入深度通常为μm~3μm，高能量的离子注入会破坏碳化硅材料本身的晶格结构，需要采用高温退火修复离子注入带来的晶格损伤，同时控制退火对表面粗糙度的影响。

4. 栅结构成型：开发特定的栅氧及氧化后退火工艺，以特殊原子（例如氮原子）补偿SiC/SiO2界面处的悬挂键，满足高质量SiC/SiO2界面以及器件高迁移的性能需求。

5. 形貌刻蚀：碳化硅材料在化学溶剂中呈现惰性，精确的形貌控制只有通过干法刻蚀方法实现。

掩膜材料、掩膜蚀刻的选择、混合气体、侧壁的控制、蚀刻速率、侧壁粗糙度等都需要根据碳化硅材料特性开发。

6. 金属化：器件的源电极需要金属与碳化硅形成良好的低电阻欧姆接触。

这不仅需要调控金属淀积工艺，控制金属-半导体接触的界面状态，还需采用高温退火的方式降低肖特基势垒高度，实现金属-碳化硅欧姆接触。

7. 封装：将裸露的芯片封装进一个外壳里并填充绝缘材料，再把芯片电极引到外部制成完整的功率器件产品。

外壳中有一颗芯片的为单管产品，有多颗芯片电气互连并包含散热通道、连接接口和绝缘保护等单元的为模块产品，其封装方式根据应用工况不同而有所区别。

8. 应用：将封装好的单管或模块等器件产品应用到逆变器等电源系统中。

以上信息仅供参考，建议咨询专业人士获取具体信息。

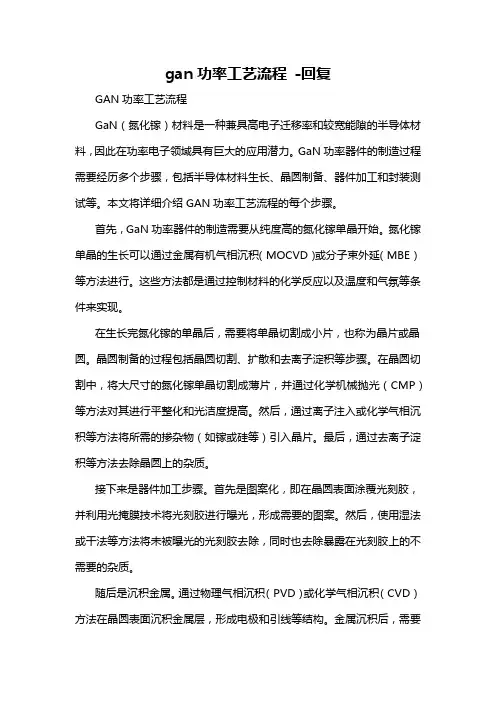

gan功率工艺流程-回复GAN功率工艺流程GaN（氮化镓）材料是一种兼具高电子迁移率和较宽能隙的半导体材料，因此在功率电子领域具有巨大的应用潜力。

GaN功率器件的制造过程需要经历多个步骤，包括半导体材料生长、晶圆制备、器件加工和封装测试等。

本文将详细介绍GAN功率工艺流程的每个步骤。

首先，GaN功率器件的制造需要从纯度高的氮化镓单晶开始。

氮化镓单晶的生长可以通过金属有机气相沉积（MOCVD）或分子束外延（MBE）等方法进行。

这些方法都是通过控制材料的化学反应以及温度和气氛等条件来实现。

在生长完氮化镓的单晶后，需要将单晶切割成小片，也称为晶片或晶圆。

晶圆制备的过程包括晶圆切割、扩散和去离子淀积等步骤。

在晶圆切割中，将大尺寸的氮化镓单晶切割成薄片，并通过化学机械抛光（CMP）等方法对其进行平整化和光洁度提高。

然后，通过离子注入或化学气相沉积等方法将所需的掺杂物（如镓或硅等）引入晶片。

最后，通过去离子淀积等方法去除晶圆上的杂质。

接下来是器件加工步骤。

首先是图案化，即在晶圆表面涂覆光刻胶，并利用光掩膜技术将光刻胶进行曝光，形成需要的图案。

然后，使用湿法或干法等方法将未被曝光的光刻胶去除，同时也去除暴露在光刻胶上的不需要的杂质。

随后是沉积金属。

通过物理气相沉积（PVD）或化学气相沉积（CVD）方法在晶圆表面沉积金属层，形成电极和引线等结构。

金属沉积后，需要进行电镀，即在金属层上涂覆一层保护性的金属或合金。

接下来是蚀刻步骤，通过浸泡在化学溶液中或利用物理蚀刻方法，将不需要的金属层或氮化镓材料进行蚀刻，形成所需的结构。

蚀刻技术是制造复杂器件结构的关键步骤之一。

在完成器件加工后，需要进行封装和测试。

封装步骤包括将器件封装在合适的封装材料（如瓷片或金属封装）中，并连接电极与外界电路。

测试步骤包括对器件的电性能进行测试，如电流-电压特性、功率损耗和温度特性等。

测试结果可以用于评估器件的性能和可靠性。

总之，GAN功率工艺流程是一个复杂而精密的过程，包括氮化镓单晶生长、晶圆制备、器件加工和封装测试等多个步骤。

功率器件封装工艺流程1. 材料准备：首先需要准备封装所需的材料，包括基板、封装胶、金属线等。

2. 基板处理：将基板进行清洗、腐蚀处理和表面处理，以确保封装胶能够牢固粘附在其上。

3. 封装胶涂覆：将封装胶均匀涂覆在基板上，并将器件放置在适当位置。

4. 热压封装：使用恰当的温度和压力，对封装胶进行热压，使其粘结在基板和器件上。

5. 金属线焊接：使用焊接工艺，将金属线连接到器件上，以实现电气连接。

6. 封装测试：对封装完的器件进行测试，包括外观检查、性能测试、耐压测试等。

7. 包装：符合要求的器件进行包装封装，以便运输和保护。

值得注意的是，不同类型的功率器件可能有不同的封装工艺流程，其中的一些步骤可能会有所变化。

此外，每一步骤中的具体工艺要求也会有所不同，需要根据实际情况进行调整。

在进行功率器件封装工艺时，需要严格按照相关要求和标准进行操作，以确保封装质量和产品性能。

功率器件封装工艺对于电子设备的性能和稳定性具有重要影响，因此在整个封装过程中，需要严格控制每一个环节，以确保封装质量和产品性能。

以下是对功率器件封装工艺流程的更详细的描述：1. 材料准备：在进行功率器件封装之前，需要先准备封装所需的材料，其中包括基板、封装胶、金属线、封装框架等。

这些材料需要符合相关的规范和标准，以确保封装后的器件能够满足性能和可靠性要求。

2. 基板处理：在进行封装之前，需要对基板进行清洗、腐蚀处理和表面处理。

清洗能够去除基板表面的污物和杂质，腐蚀处理能够增强基板表面的粗糙度，从而改善封装胶的粘结性能，表面处理可以提高基板的表面粗糙度和粘附性。

3. 封装胶涂覆：将封装胶均匀地涂覆在基板上，以确保封装胶能够完全覆盖器件。

这个步骤需要严格控制涂覆厚度和均匀性，以保证器件封装后的外观和性能。

4. 热压封装：在封装胶涂覆完成后，接下来是热压封装的步骤。

通过加热和施加一定的压力，使封装胶在基板和器件上形成良好的粘结，以确保器件在使用中不会出现脱落或漏胶等问题。

sic功率模块封装工艺流程SIC功率模块是一种采用硅碳化材料制造的功率半导体器件，具有高温、高频、高压、高功率等特点，广泛应用于电力电子、新能源、交通运输等领域。

为了保证SIC功率模块的性能和可靠性，必须对其进行封装。

下面是SIC功率模块封装工艺流程的详细介绍。

1.基板制备：首先，需要准备好用于封装SIC功率模块的基板。

常见的基板材料有氮化铝、氮化镓、陶瓷等。

基板需要具备良好的导热性和绝缘性能，以确保功率模块在高温和高压下的正常工作。

2.芯片安装：将预先制备好的SIC功率芯片安装到基板上。

这一步需要精确地将芯片与基板对齐，并使用高温焊接技术将其固定在基板上。

3.金属膜制备：在芯片安装完毕后，需要在芯片的上方形成一层金属膜。

金属膜通常采用导电性能较好的材料，如铜、银等。

金属膜的主要作用是提供电流的导通路径，并帮助芯片散热。

4.线缆连接：完成金属膜的制备后，需要使用焊接技术将芯片与外部电路连接起来。

这需要精细的线路设计和高精度的焊接工艺，以确保连接的可靠性。

5.封装胶囊：在芯片和线缆连接完毕后，需要将整个SIC功率模块进行封装。

封装是保护芯片和线缆，提高SIC功率模块的可靠性和耐用性的重要步骤。

常见的封装材料有环氧树脂、硅胶等。

6.电性能测试：完成封装后，需要对SIC功率模块进行电性能测试。

测试包括静态参数测试和动态参数测试。

通过测试可以评估模块的性能、稳定性和可靠性。

7.产品组装：在完成电性能测试后，将SIC功率模块进行产品组装。

这包括标刻产品型号和批次号、安装接线端子等工序。

8.最后质检：最后一步是进行质检，确保封装后的SIC功率模块符合相关的质量标准和要求。

这包括外观检查、电性能测试、可靠性验证等。

以上是SIC功率模块封装工艺流程的详细介绍。

每个步骤都需要严格控制工艺参数和质量要求，以确保封装后的SIC功率模块性能稳定可靠，并符合客户的需求。

同时，工艺流程中的每个环节都需要注意安全生产，保证员工的人身安全和设备的完整性。
