功率器件封装工艺详解 公司

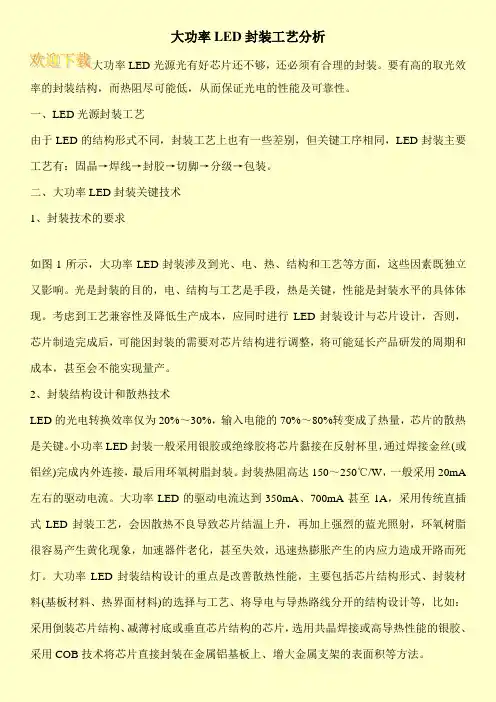

大功率LED封装工艺分析大功率LED光源光有好芯片还不够，还必须有合理的封装。

要有高的取光效率的封装结构，而热阻尽可能低，从而保证光电的性能及可靠性。

一、LED光源封装工艺由于LED的结构形式不同，封装工艺上也有一些差别，但关键工序相同，LED封装主要工艺有：固晶→焊线→封胶→切脚→分级→包装。

二、大功率LED封装关键技术1、封装技术的要求如图1所示，大功率LED封装涉及到光、电、热、结构和工艺等方面，这些因素既独立又影响。

光是封装的目的，电、结构与工艺是手段，热是关键，性能是封装水平的具体体现。

考虑到工艺兼容性及降低生产成本，应同时进行LED封装设计与芯片设计，否则，芯片制造完成后，可能因封装的需要对芯片结构进行调整，将可能延长产品研发的周期和成本，甚至会不能实现量产。

2、封装结构设计和散热技术LED的光电转换效率仅为20%～30%，输入电能的70%～80%转变成了热量，芯片的散热是关键。

小功率LED封装一般采用银胶或绝缘胶将芯片黏接在反射杯里，通过焊接金丝(或铝丝)完成内外连接，最后用环氧树脂封装。

封装热阻高达150～250℃/W，一般采用20mA 左右的驱动电流。

大功率LED的驱动电流达到350mA、700mA甚至1A，采用传统直插式LED封装工艺，会因散热不良导致芯片结温上升，再加上强烈的蓝光照射，环氧树脂很容易产生黄化现象，加速器件老化，甚至失效，迅速热膨胀产生的内应力造成开路而死灯。

大功率LED封装结构设计的重点是改善散热性能，主要包括芯片结构形式、封装材料(基板材料、热界面材料)的选择与工艺、将导电与导热路线分开的结构设计等，比如：采用倒装芯片结构、减薄衬底或垂直芯片结构的芯片，选用共晶焊接或高导热性能的银胶、采用COB技术将芯片直接封装在金属铝基板上、增大金属支架的表面积等方法。

功率器件封装工艺流程摘要功率器件封装工艺是将功率器件芯片封装在外部保护层中，以保护器件免受环境因素影响。

本文将介绍功率器件封装工艺的流程及相关技术细节。

引言功率器件是电子设备中重要组成部分，其封装过程对器件的性能和稳定性起着重要作用。

功率器件封装工艺包括多个环节，从芯片封装到外部保护层的封装，每个环节都需要精确控制。

工艺流程1. 良品检查在封装工艺开始之前，需要对功率器件芯片进行检查，确保其质量符合要求。

2. 芯片封装首先，芯片被放置在封装座上，然后通过焊接或其他固定方式固定在座上。

接着，通过导线连接芯片的引脚，并在其周围加入封装材料。

3. 铸包封装材料会通过铸包的方式将芯片包裹在内，确保芯片受到良好的保护。

4. 温度固化将封装好的器件放置在固化烤箱中，通过加热使封装材料固化，并确保其与芯片牢固结合。

5. 修边封装完成后，需要对器件进行修边，消除封装过程中可能产生的不平整或刺边，保证器件外观整洁。

6. 老化测试封装完成的功率器件需要进行老化测试，模拟长期使用情况，检测器件稳定性和性能表现。

7. 包装最后，封装好的功率器件被放置在专门的包装盒中，可以是塑料盒或泡沫盒，以保护器件在运输和存储过程中不受损坏。

技术细节•焊接技术：通常采用金属焊接技术将导线连接到芯片引脚上。

•封装材料：常见的封装材料包括环氧树脂、有机硅胶等，具有良好的绝缘和导热性能。

•铸包方法：铸包可以采用注塑成型或模塑成型，确保封装材料均匀包裹芯片。

•固化温度：固化温度根据封装材料的特性而定，需要根据具体要求进行调整。

•老化测试条件：老化测试一般在高温高湿的环境下进行，以模拟器件长时间使用的情况。

结论功率器件封装工艺流程是保证功率器件性能和稳定性的重要环节，通过严格控制每个步骤，可以确保封装的功率器件具有良好的品质和可靠性。

同时，随着科技的发展，封装技术也在不断创新和改进，以满足不断变化的市场需求。

致谢本文参考了相关文献和资料，特此感谢。

功率器件封装工艺流程1. 材料准备：首先需要准备封装所需的材料，包括基板、封装胶、金属线等。

2. 基板处理：将基板进行清洗、腐蚀处理和表面处理，以确保封装胶能够牢固粘附在其上。

3. 封装胶涂覆：将封装胶均匀涂覆在基板上，并将器件放置在适当位置。

4. 热压封装：使用恰当的温度和压力，对封装胶进行热压，使其粘结在基板和器件上。

5. 金属线焊接：使用焊接工艺，将金属线连接到器件上，以实现电气连接。

6. 封装测试：对封装完的器件进行测试，包括外观检查、性能测试、耐压测试等。

7. 包装：符合要求的器件进行包装封装，以便运输和保护。

值得注意的是，不同类型的功率器件可能有不同的封装工艺流程，其中的一些步骤可能会有所变化。

此外，每一步骤中的具体工艺要求也会有所不同，需要根据实际情况进行调整。

在进行功率器件封装工艺时，需要严格按照相关要求和标准进行操作，以确保封装质量和产品性能。

功率器件封装工艺对于电子设备的性能和稳定性具有重要影响，因此在整个封装过程中，需要严格控制每一个环节，以确保封装质量和产品性能。

以下是对功率器件封装工艺流程的更详细的描述：1. 材料准备：在进行功率器件封装之前，需要先准备封装所需的材料，其中包括基板、封装胶、金属线、封装框架等。

这些材料需要符合相关的规范和标准，以确保封装后的器件能够满足性能和可靠性要求。

2. 基板处理：在进行封装之前，需要对基板进行清洗、腐蚀处理和表面处理。

清洗能够去除基板表面的污物和杂质，腐蚀处理能够增强基板表面的粗糙度，从而改善封装胶的粘结性能，表面处理可以提高基板的表面粗糙度和粘附性。

3. 封装胶涂覆：将封装胶均匀地涂覆在基板上，以确保封装胶能够完全覆盖器件。

这个步骤需要严格控制涂覆厚度和均匀性，以保证器件封装后的外观和性能。

4. 热压封装：在封装胶涂覆完成后，接下来是热压封装的步骤。

通过加热和施加一定的压力，使封装胶在基板和器件上形成良好的粘结，以确保器件在使用中不会出现脱落或漏胶等问题。

sic功率模块封装工艺流程SIC功率模块是一种采用硅碳化材料制造的功率半导体器件，具有高温、高频、高压、高功率等特点，广泛应用于电力电子、新能源、交通运输等领域。

为了保证SIC功率模块的性能和可靠性，必须对其进行封装。

下面是SIC功率模块封装工艺流程的详细介绍。

1.基板制备：首先，需要准备好用于封装SIC功率模块的基板。

常见的基板材料有氮化铝、氮化镓、陶瓷等。

基板需要具备良好的导热性和绝缘性能，以确保功率模块在高温和高压下的正常工作。

2.芯片安装：将预先制备好的SIC功率芯片安装到基板上。

这一步需要精确地将芯片与基板对齐，并使用高温焊接技术将其固定在基板上。

3.金属膜制备：在芯片安装完毕后，需要在芯片的上方形成一层金属膜。

金属膜通常采用导电性能较好的材料，如铜、银等。

金属膜的主要作用是提供电流的导通路径，并帮助芯片散热。

4.线缆连接：完成金属膜的制备后，需要使用焊接技术将芯片与外部电路连接起来。

这需要精细的线路设计和高精度的焊接工艺，以确保连接的可靠性。

5.封装胶囊：在芯片和线缆连接完毕后，需要将整个SIC功率模块进行封装。

封装是保护芯片和线缆，提高SIC功率模块的可靠性和耐用性的重要步骤。

常见的封装材料有环氧树脂、硅胶等。

6.电性能测试：完成封装后，需要对SIC功率模块进行电性能测试。

测试包括静态参数测试和动态参数测试。

通过测试可以评估模块的性能、稳定性和可靠性。

7.产品组装：在完成电性能测试后，将SIC功率模块进行产品组装。

这包括标刻产品型号和批次号、安装接线端子等工序。

8.最后质检：最后一步是进行质检，确保封装后的SIC功率模块符合相关的质量标准和要求。

这包括外观检查、电性能测试、可靠性验证等。

以上是SIC功率模块封装工艺流程的详细介绍。

每个步骤都需要严格控制工艺参数和质量要求，以确保封装后的SIC功率模块性能稳定可靠，并符合客户的需求。

同时，工艺流程中的每个环节都需要注意安全生产，保证员工的人身安全和设备的完整性。

sic功率器件新型封装结构设计、仿真及封装工艺探索1. 引言1.1 概述随着现代电子设备的快速发展和不断提升的功率需求，对于高效、高性能的功率器件的需求也日益增长。

碳化硅（Silicon Carbide, SiC）功率器件作为一种新兴的半导体材料，在高温、高压、高频等极端环境下具有出色的性能表现，因而引起了广泛关注。

然而，封装结构作为保护和连接器件的关键部分，对于SiC功率器件在实际应用中的性能和可靠性起着重要作用。

本文旨在通过探索新型封装结构设计，并结合仿真与封装工艺优化，提供一个综合解决方案来提升SiC功率器件的整体性能。

1.2 文章结构本文总共分为五个部分。

首先，在引言部分进行概述并阐明研究目的。

第二部分将介绍SiC功率器件新型封装结构设计，包括研究背景、已有封装结构分析以及设计原理与考虑因素。

第三部分将探讨数值建模方法，并展示仿真结果与分析，进而对SiC功率器件进行性能评估。

第四部分将对封装工艺进行探索和优化，包括市场调研、封装工艺流程设计和实施方法的探索，以及工艺优化策略与实践案例分享。

最后，在结论与展望部分对本文的研究成果进行总结，并提出下一步研究方向。

1.3 目的SiC功率器件的封装结构具有极大的改进空间，可以通过改变设计思路和优化工艺流程来提升整体性能。

本文旨在深入探讨新型封装结构设计，并通过数值仿真和性能评估来验证其效果。

同时，我们也将着重研究封装工艺探索和优化策略，以提供可行的实施方法，并分享相关实践案例。

期望本文所提供的综合解决方案能够为SiC功率器件封装技术的发展做出有效贡献，推动该领域的进一步发展。

2. sic功率器件新型封装结构设计:2.1 研究背景:随着SiC（碳化硅）功率器件的不断发展和应用，封装结构的设计对于其性能和可靠性至关重要。

然而，传统的封装结构往往无法满足SiC功率器件高温、高压、高频等特殊工作环境下的需求。

因此，研究和开发新型的封装结构成为了当前SiC功率器件领域的热门课题。

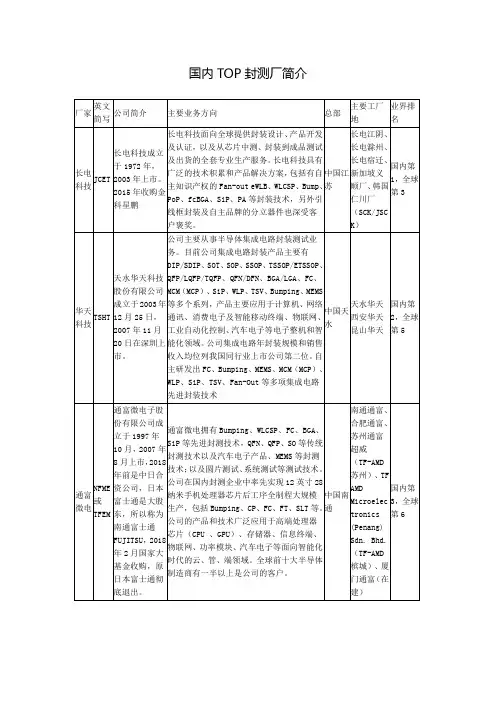

全球10大封装代工公司排名摘要由于半导体产品推陈出新及生产周期不断缩减，因此半导体产品价格的变动相当剧烈。

就整个半导体产品的成本而言，封装的费用占整颗半导体产品的售价5%~25% 不等，然而随着技术之演进，封装成本所占比例随之提高。

因此，对大多数国际半导体大厂的客户而言，封装之质量、良率以及交货期的掌控愈发重要，不过封装技术的发展越来越复杂，封装的类型也越来越多，国际半导体大厂IDM对封装的掌控能力越来越无法满足市场的要求，封装委外成为潮流。

在委外代工封装测试市场方面，由于国际IDM 大厂面临产品世代快速交替的竞争压力，转而专注于产品设计、研发、营销等核心优势。

同时，国际IDM 大厂受产业不景气的影响，获利能力大减，因此大幅削减半导体产能的资本支出，对于后段封装之产能扩建趋于保守。

与此同时，居于领先地位的封装代工厂不断地投入研发新技术，因应各项新形态IC产品所带来的高阶封装需求。

因此，国际IDM大厂逐渐仰赖封装测试代工厂在先进封测形态的制程能力。

IC封装委外代工市场之规模在2006年将成长至131亿美元;而2003年至2009年间之复合年增长率达168%，其中国际IDM 大厂加速委外代工是一重要因素。

根据ETP的数字，专业封装代工厂商占所有封装市场比例，从2004年的27.2%，逐步提升至2005年的29.5%，2006年的31.1%，2007年的32%，至2008年的33%。

而封装代工厂商的封装总量也将由2004年的2886 万颗，增加到2005年的3183万颗，2006 年的3719万颗，2007 年的4306万颗，2008 年的4924万颗。

由于委外封装都是比较先进的封装类型，包括BGA、CSP、FC、QFN、SiP。

进军这些领域，需要封装厂家投入数十亿资本购买设备和技术研发，资金不够充裕，技术研发实力差的企业无法进军此领域，只有大企业才能在先进封装领域有所作为。

因此能够进行这些封装的厂家屈指可数，供应不足，而需求则是越来越大。

定义功率器件封装工艺流程是指将功率器件进行封装的工艺流程。

功率器件是一种用于控制功率流动的电子元件，常用于电源、电机驱动、逆变器等应用中。

封装是将电子器件进行封装，以保护电子器件，便于安装和使用。

目的功率器件的封装工艺流程的目的在于： 1. 保护功率器件免受外界环境的影响，提高其稳定性和可靠性； 2. 便于功率器件的安装和使用，提高工作效率； 3. 为功率器件的生产提供一定的操作规范。

工艺流程下面是一个典型的功率器件封装工艺流程的示例：1. 准备工作•确定所需封装的功率器件的型号和规格；•准备所需的封装材料，如封装胶、封装工具等。

2. 准备器件•检查功率器件是否完好无损，如有损坏需要进行更换；•清洁功率器件以去除表面污垢。

3. 准备封装胶•按照封装胶的要求，将封装胶制备好，如需要调配封装胶的比例、温度等参数。

4. 封装器件•将功率器件放置在封装模具中，注意对齐器件的引脚和模具的引脚孔；•填充封装胶，保证胶体完全包裹住功率器件；•使用封装工具将封装胶进行挤压、压实，保证封装胶的密实性。

5. 后处理•将封装好的功率器件进行固化，可采用烘箱等方式；•检查封装胶是否完整，是否有泄露现象；•进行外观检查，确保封装好的功率器件无明显缺陷。

6. 测试•进行功能测试，检查封装后的功率器件的电气性能是否符合要求；•对封装后的功率器件进行可靠性测试，如温度循环测试、湿热循环测试等。

7. 包装和贮存•根据需求进行包装，保护封装好的功率器件不受损；•将封装好的功率器件妥善贮存，避免受到湿度、温度、静电等不利因素的影响。

注意事项1.工艺流程中的各个环节都需要严格按照规范操作，确保封装质量和封装效果；2.在封装胶的制备过程中，应该注意按照要求进行调配，避免出现比例不准确等问题；3.在封装过程中，应该注意操作的精细度和时间控制，避免封装胶的过度挤压或压实；4.在后处理和测试过程中，应该严格按照要求进行操作，确保封装器件的可靠性和符合要求的电气性能。

功率器件封装工艺流程概述说明1. 引言1.1 概述功率器件封装工艺是电子器件制造过程中的关键环节之一，封装工艺的好坏直接影响着器件的性能和可靠性。

随着科技的不断进步和市场需求的提高，对功率器件封装工艺流程进行深入研究和分析是必不可少的。

1.2 文章结构本文主要介绍了功率器件封装工艺流程的概念、作用以及相关实践经验。

文章分为引言、正文、实际应用示例与案例分析、结论与展望四个部分。

首先在引言部分，将对功率器件封装工艺流程进行总体概述，并介绍本文的目录结构。

然后在正文部分，将详细介绍功率器件封装工艺流程的定义、组成部分以及主要步骤和方法。

接下来，在实际应用示例与案例分析部分，将通过典型案例来说明封装工艺流程在实际生产中的应用，并分享一些优化改进的实践经验。

最后，在结论与展望部分，将对研究成果进行总结评价，并提出一些发展方向和建议。

1.3 目的本文的目的是对功率器件封装工艺流程进行概述说明，通过详细介绍封装工艺的定义、组成部分以及主要步骤和方法，使读者对该领域有更深入的了解。

通过实际案例分析，帮助读者理解封装工艺在实际生产中的应用，并总结一些优化改进经验和解决常见问题的方法。

最后，结合研究成果对未来发展方向进行展望，为相关领域从业人员提供参考和借鉴。

2. 正文:正文部分旨在详细介绍功率器件封装工艺流程的相关内容。

在这一部分中，将讨论功率器件封装工艺流程的定义、作用、组成部分以及主要步骤和方法。

2.1 封装工艺的定义和作用首先，我们需要明确封装工艺是指对功率器件进行包装和保护的一系列制造过程。

它通过将电路元件安装到适当的载体上，并利用封装材料实现对其固定、保护和传导散热等功能。

封装工艺的主要作用是提供可靠的电气接口，同时确保器件与外界环境之间的隔离。

此外，封装还可以提高功率器件的性能、可靠性和工作温度范围，并减少电阻、电感等对其影响。

2.2 封装工艺流程的组成部分封装工艺流程通常由以下几个组成部分构成：- 增加结构强度：为了提高器件的机械强度和抗振动能力，常会采取增加结构材料厚度或使用特殊材料来加强包装；- 选择合适材料：根据功率器件的特性、工作环境和散热需求等因素，选择合适的封装材料；- 焊接技术：封装过程中通常需要进行焊接操作，包括表面贴装技术（SMT）和插件式焊接技术等；- 散热设计：针对功率器件在工作过程中产生的热量问题，需要进行合理的散热设计，以保证器件的正常工作；- 封装形式选择：根据实际应用需求，选择适合的封装形式，如BGA、QFN、DIP等；2.3 封装工艺流程的主要步骤和方法封装工艺流程主要包括以下几个步骤：1. 设计准备：确定器件封装所需的材料、结构形式以及外观尺寸等，并进行相应的设计；2. 材料准备：选取适当材料并进行处理加工，如切割成需要的形状或大小；3. 焊接连接：采用合适的焊接技术将电极或引脚与外部电路连接起来，并确保电气接口可靠稳定；4. 封装固定：将已焊接好的器件放置到载体上，并进行固定，常用的方法包括粘贴剂、焊锡等；5. 封装材料添加：根据设计需求，将封装材料填充到已固定的器件周围或内部，以提供保护和散热功能；6. 确保质量：经过封装后的功率器件需要进行测试和表征，确保其性能和质量达到要求。

功率半导体封装结构随着电力电子技术的不断发展，功率半导体器件已经成为了现代电力电子系统中不可或缺的重要组成部分。

而功率半导体器件的封装结构则是保障其性能稳定和可靠性的关键。

本文将就功率半导体封装结构进行详细介绍。

一、功率半导体器件的封装类型功率半导体器件的封装类型主要有三种：晶体管式、二极管式和模块式。

其中，晶体管式封装主要适用于低压、低功率的应用场合；二极管式封装适用于高压、低电流的应用场合；模块式封装则适用于高压、大电流的应用场合。

二、功率半导体器件的封装结构功率半导体器件的封装结构主要由芯片、引线、封装材料和外壳组成。

1.芯片芯片是功率半导体器件的核心部件，其主要材料有硅、碳化硅、氮化硅等。

芯片的制造技术主要包括晶体生长、切割、抛光、掺杂等工艺。

2.引线引线是连接芯片和外部电路的重要部分。

目前常用的引线主要有铜线、铝线、金线等。

引线的连接方式有焊接、压接等。

3.封装材料封装材料是保护芯片和引线的重要保障。

常用的封装材料有环氧树脂、硅胶、聚酰亚胺等。

封装材料的选择需考虑其导热性、电绝缘性、机械强度等因素。

4.外壳外壳是功率半导体器件的外部保护结构，主要有金属外壳、陶瓷外壳等。

外壳的选择需考虑其散热性、机械强度等因素。

三、功率半导体器件的封装技术功率半导体器件的封装技术主要包括晶圆级封装、芯片级封装和模块级封装等。

1.晶圆级封装晶圆级封装是将多个芯片封装在一个晶圆上，然后进行切割和分离。

该封装方式具有封装密度高、成本低的优点，但由于芯片间的热阻较大，散热效果不佳，因此适用于低功率、低压的应用场合。

2.芯片级封装芯片级封装是将单个芯片封装在一个小型封装体内，可有效提高功率半导体器件的散热性能。

常见的芯片级封装方式有TO封装、SMD 封装、BGA封装等。

3.模块级封装模块级封装是将多个芯片封装在一个大型封装体内，可实现高功率、高压的应用需求。

常见的模块级封装方式有IGBT模块、MOSFET 模块、整流模块等。

功率器件封装工艺详解引言功率器件是电子设备中承担功率放大和控制的重要组件。

封装工艺作为功率器件制造过程中的关键环节，直接影响着功率器件的性能和可靠性。

本文将详细介绍功率器件封装工艺的相关知识，以便读者更好地理解功率器件的制造过程。

功率器件封装工艺的重要性功率器件的封装工艺是将器件芯片与其他组件、导线等连接起来，并对其进行保护的一系列工艺步骤。

优秀的封装工艺能够提高器件的散热性能，降低电阻损耗，保护芯片免受损害，并提高器件的可靠性和寿命。

因此，功率器件封装工艺的质量直接影响着器件的性能和可靠性。

功率器件封装工艺的基本步骤1. 芯片选型首先，需要根据功率器件的具体要求选择适合的芯片。

根据功率需求、频率响应等参数进行筛选，并选择性能稳定、可靠性较高的芯片作为封装的核心组件。

2. 芯片粘合将选定的芯片固定在封装基板上。

通常采用焊接或黏合的方式，确保芯片与基板之间的良好接触，并具有较好的散热性能。

3. 引线连接通过引线将芯片与其他组件或导线连接起来。

引线的材料通常采用金属导线，如铜、铝等，以确保良好的电导性能和机械强度。

4. 封装材料填充在芯片和引线之间进行填充封装材料，以提供良好的绝缘和保护性能。

常用的封装材料有环氧树脂、硅胶等，具有良好的粘附性和绝缘性能。

5. 清洗和包装完成封装工艺后，对器件进行清洗，去除封装过程中产生的污染物。

然后，将器件进行合适的包装，以保护芯片和引线免受外界环境的损害。

功率器件封装工艺的常见技术1. 焊接技术焊接技术是功率器件封装工艺中最常用的一种技术。

常见的焊接技术有手工焊接、波峰焊接、热压焊接等。

这些技术能够确保芯片与基板之间的可靠连接，并提供良好的散热性能。

2. 粘接技术粘接技术通过使用粘合剂将芯片固定在基板上。

粘接技术具有较好的机械强度和耐温性能，并能够实现较高精度的组件对准。

3. 封装材料技术封装材料技术是功率器件封装工艺中的关键技术之一。

合适的封装材料能够提供良好的绝缘和保护性能，同时具有较好的导热性能。
