高阶带谐摄动下卫星相对运动精确动力学模型

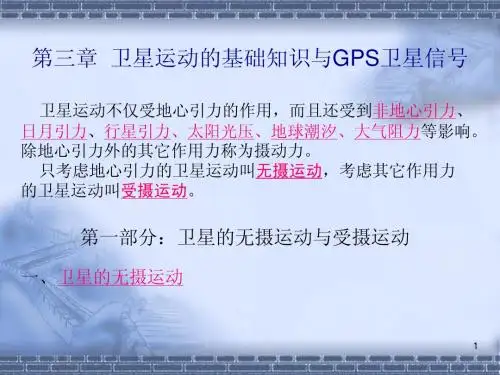

卫星运动规律2.1.1 天体运动三定律第一,卫星运行的轨道是一个圆锥曲线(圆,椭圆,抛物线)e是偏心率,e=c/a,a是半长轴,c是焦距,太阳在其中的一个焦点上.e=0是圆轨道e1是双曲线轨道对于本文卫星遥感,轨道有e<1.第二,卫星的矢径在相等的时间内在地球周围扫过的面积相等h是一常数,是卫星角速度.对于椭圆轨道,在远地点,r最大,卫星角速度最小,近地点卫星角速度最大.卫星在轨道上面速度第三,卫星轨道周期的平方与轨道半长轴的立方成正比2.1.2 卫星发射速度卫星作为一个人造天体,服从天体运动规律.当卫星在绕地圆轨道上面运行时,假设轨道半径等于地球半径,a=r=Re此时,V1=7.912km/s,称为第一宇宙速度,它是地面的物体脱离地面的最小速度.若卫星速度继续加大,则卫星将绕椭圆轨道运行,当卫星入轨速度大到一定程度,卫星将脱离地球引力场,变成一颗行星,其轨道也将变成双曲线.此时,a,带入卫星轨道速度公式,,V2=11.2km/s,称为第二宇宙速度.若卫星的入轨速度大宇第二宇宙速度,则卫星将脱离地球成为一颗绕太阳系的行星.当卫星的入轨速度再加大到一定程度甚至可以脱离太阳系,此时速度称为第三宇宙速度V3=16.9km/s.显然,作为实现对地观测为目的的地球遥感卫星,它的轨道应该是椭圆轨道或者圆轨道.《航空航天科学技术-P42》§2.2 卫星轨道2.2.1 卫星轨道参数通常使用天球坐标和地理坐标系来描述卫星在空间的位置和运行规律.天球坐标系:地心为中心,天赤道为基本圈,春分点为原点.天球上面任一点用赤经和赤纬表示.赤经以春分点为起点,反时针方向量度,范围0-360度.赤纬以天赤道为0度,向南北两极为90°.天球坐标系不随地球自转而变.在天球坐标系内,描述轨道参数如下:a 倾角i:轨道平面与赤道平面的夹角,度量以轨道的上升段为准,从赤道平面反时针旋转到轨道平面的角度.b 升交点赤经:卫星有南半球飞往北半球那一段称为轨道的上升段,由北半球飞往南半球的那一段称为下降段.卫星轨道的升段与赤道平面的交点称为升交点.轨道降段与赤道平面的交点称为降交点.升交点的位置用赤经表示,它表示轨道平面的位置,也表示了轨道平面相对太阳的取向.c近地点角:指轨道平面内升交点和近地点与地心连线的夹角,表示了轨道半长轴的取向.d 轨道半长轴:轨道半长轴决定了卫星轨道的周期.e 偏心率e:确定了卫星轨道的形状.地理坐标系中的轨道参数卫星地面接收站在计算卫星轨道,对资料定位时,大多使用地理坐标系.卫星的位置用地球上面的经纬度表示,这种坐标系经度以英国格林威治天文台的子午线为0°,向东到180°为东经,向西到180°为西经,其纬度以赤道为0°,至南北两极为90°,赤道以南是南纬,赤道以北是北纬.A 星下点:卫星与地球中心连线在地球表面的交点成为星下点.由于卫星的运动和地球自转,星下点在地球表面形成了一条连续的轨迹(星下轨迹).B 升交点和降交点:其意义与天球坐标系内一样,只是用地理坐标系中的经纬度表示.由于地理坐标系随地球自转而自转,但是卫星轨道不随地球自转而转动,所以每条卫星轨道的升交点和降交点是不同的.C 截距:由于卫星绕地球公转的同时,地球不停地自西向东旋转.所以卫星绕地球转一周后,地球相对卫星要转过一定的度数,这个度数称为截距.所以,截距是连续两次升交点之间的经度数.由于地球自转一周需要24小时,所以每小时转过15°.如果把地球看成是不动的,则卫星轨道相对地球每小时向西偏移15°.因而截距与周期的关系是:L=T×15°/小时.利用截距也能由某条轨道的升交点经度预测下一条轨道升交点的经度,n+1=nL,西经取"+",东经取"-"D 轨道数:卫星从发射到第一个升交点的轨道数规定为第零条,以后每过一个升交点,轨道数增加"1".2.2.2 常用的几种卫星轨道卫星遥感普通采用的轨道主要有极地轨道,太阳同步轨道和静止轨道.极地轨道轨道倾角接近90°,卫星从极地上空经过,因此可以探测南北两极地区.太阳同步轨道中卫星始终保持与太阳相同的取向,可以保证卫星上面的太阳能电池有充分的照明.静止轨道卫星相对于局地来说是静止不动的,因此可以进行时间连续观测.另外,就卫星轨道的高度和研究中为了获得合乎需要的数据,必须精心设计卫星轨道.比如,如果为了观测热带地区,卫星轨道的倾角应该较小,反之,如果为了观测到极区,应该选择大倾角轨道.在卫星观测中,特别是气象卫星观测中两类轨道尤其重要.A 近极地太阳同步轨道卫星轨道平面与太阳始终保持相对固定的取向.这种卫星轨道的倾角接近90°,卫星要在极地附近通过,有时候又称为近极地太阳同步轨道.卫星几乎在同一地方时经过各地上空.轨道平面随地球公转的同时,为了保持与太阳的固定取向,每天要自西向东作大约1°的转动.太阳同步轨道的特点:轨道近似为圆形,轨道预告,资料接收和资料定位都方便;可以观测全球,尤其可以观测两地极地区,观测时有合适的照明,可以得到充足的太阳能.虽然可以观测全球,但是观测间隔长,对某一地区,一颗卫星在红外波段可以取得两次资料,但是可见光波段只能取得一次资料.为了提高观测次数,只能增加卫星的数目.由于观测数目少,不利于分析变化快,生命短的小尺度过程,而且相邻两条轨道的资料也不是同一时刻的.地球同步轨道卫星轨道的倾角等于0°,并且卫星以等同于地球自转的周期且与地球自转方向相同的方向运行,这样的轨道称为地球同步轨道.由于卫星相对地面好像静止的一样,这样的轨道也称为静止轨道.由地球周期23小时56分04秒,以及卫星在轨道平面上面运动,可以计算卫星的高度:H=35860km,其速度V=3.07km/s.同步轨道的特点卫星高度高,视野广阔,一个静止卫星可以对地球南北70°,东西140个经度,约占地球表面1/3的面积进行观测.静止卫星可以对某一区域进行连续观测或者监测,有助于分析一些变化快,生命短的过程.然而,静止卫星不能观测南北两极地区,而且由于卫星离地面较高,为了得到较高的空间分辨率,对观测仪器的要求较高.由于卫星蚀(太阳地球和人造卫星成一直线)的原因,卫星上面必须有蓄电池以备卫星蚀期间太阳能电池不能工作时继续提供让卫星工作的电力.卫星轨道视要求可以采用其他的卫星轨道.总之,低轨道可以获得较大的图像分辨率,而高轨道卫星可以获得大覆盖范围内的图像.由于大气磨擦的因素,低轨道卫星的寿命通常较短,相比而言,高轨道卫星通常都设计成长寿命的.§2.3 卫星技术2.3.1 卫星发射将卫星从地面送到绕地的空间轨道的过程称为卫星发射.一般使用多极助推火箭来完成卫星发射任务,发射一般要经过以下几段:首先是垂直上升段,使得卫星脱离稠密的大气层,其次是转弯段,卫星在制导系统的控制下转弯,目的将火箭引向预定的轨道方向(转移轨道),并进入自由飞行阶段,此时火箭主要在惯性的作用下在转移轨道上飞行.最后,当卫星在转移轨道上面达到预定的高度和速度时候,卫星上的助推火箭再次点火,最后到达预定轨道应该具有的高度,速度和方向时,星箭分离,卫星入轨.关于卫星发射的具体细节,请参考有关资料.2.3.2 卫星姿态卫星作为遥感平台,它的姿态稳定性是遥感观测的基础.对地观测要求仪器视场指向某个固定的方向,因此需要对卫星姿态进行控制.通讯卫星自旋稳定图(1)自旋稳定.卫星在太空中绕自身对称轴以一定角速度旋转,卫星角动量守恒,卫星自转轴始终保持不变(陀螺原理).早期的泰罗斯卫星采用平动式自选稳定,卫星自旋轴在空间平动,仪器装在卫星的底部,因此在卫星旋转一周时间内只有部分时间取得资料.以后的艾萨卫星和静止卫星采用了滚轮式自旋稳定,自旋轴与轨道平面垂直,仪器装在卫星侧面,当仪器转到朝向地面时进行观测,卫星能在整个周期内获得资料.(2)三轴定向稳定是卫星在三个方向都保持稳定.这三个方向是(a)俯仰轴,与轨道平面垂直,控制卫星的上下摆动,(b)横滚轴,平行于卫星轨道平面且与轨道方向一致,控制卫星左右摆动,(c)偏航轴,指向地心,控制卫星沿轨道方向运行.在卫星绕地球转道一圈中,偏航轴与横滚轴方向要改变360°才能保持卫星姿态稳定.(3)姿态调整.卫星在轨道上面长期运行会出现轨道漂移.为了对卫星轨道进行修正,在卫星上面都装有轨道修正的气体喷射推进系统,通过喷气产生反作用力达到轨道修正的目的.2.3.3 卫星电源卫星上面的工作仪器需要电能才能工作.早期的卫星一般用蓄电池,但是其储存的能量有限,短期内就会用完.一旦卫星上面的能量用完,卫星就要停止工作.由于太阳能取之不尽用之不竭,故目前大多数卫星都采用太阳能电池.对于静止轨道卫星,还要考虑卫星蚀期间卫星的能源供应问题.卫星的能源供应能力是搭载遥感仪器时必须考虑的问题.2.3.4 通讯系统卫星通讯系统是卫星体系的一个重要组成部分.传感器获得的观测资料要依赖卫星上面的通讯系统收集,传输到地面资料中心,同时控制卫星工作的各种指令也依赖通讯系统发送.2.3.5卫星的结构和形状卫星在空间飞行,在飞行期间获得必要的能源,因此大多数卫星都有一对大的太阳能感光板,就像鸟的翅膀.考虑到卫星在太空的姿态稳定问题,通常卫星结构都具有某种轴对称性.考虑到发射火箭的载荷能力,卫星材料都用高强度,轻质量材料,在满足强度要求的同时尽可能减轻自身的重量,以便提供搭载尽可能多负载的能力.2.3.6 轨道摄动与轨道维护作用在卫星上的力除l了地球引力外,还有其他各种力.它们是地球的非球形引力,大气阻力,日,月和其他天体引力,太阳光压和电磁力等.这些力叫摄动力(perturbation force).摄动力和地球引力相比虽然很小,但仍然会使卫星偏离开普勒轨道.因此,摄动力为零时,6个轨道要素为常数,卫星运动轨道为开普勒轨道;摄动力不为零时,轨道要素是随时间变化的变量.为了使轨道保持在设计允许的范围内,必须对卫星施以外力(比如星上备有推力火箭),克服摄动力.实现轨道保持.有时候出于某种目的(比如尽可能延长卫星的使用寿命),需要对卫星运行轨道进行变更.同样这需要借助卫星上面配备的助推火箭来实现这一目的.2.3.7 卫星技术的发展趋势纳米级的电子元器件,微米以至纳米级的微机电装置,星上信息处理技术,星间激光信技术,超轻型材料和充气式结构,高效太阳能空间电源系统和电推进系统等,将推动卫星技术进入一个崭新的时代高强度轻型材料的发展,可以大幅度地降低结构重量,大大提高有效载荷重量;电路的高度集成化和微处理器执行指令速度的大大提高,电子系统的体积,重量和能耗都会大大下降高效太阳能空间电源系统有望使得能源供应容量成倍提高.。

相对轨道运动模型假设空间中存在一颗在椭圆轨道中运行的目标航天器，t r 与c r 分别定义为地球地心到目标航天器质心与追踪航天器质心的位置矢量，目标航天器不受主动控制力的作用，则服务航天器与追踪航天器在惯性系下的动力学模型分别为式（1）和式（2）：3cc c c c c tr F d r m m r μ=-++ . （1） 3cc t r r r μ=-. （2）其中μ为地球引力常数，c m 为追踪航天器的质量，c d 为追踪航天器所受的外部摄动力，c F 为作用于追踪航天器的主动控制力。

令33,,ct c t c t r r r r r f r r μμ=-=-+代入式（1）与式（2）可得：c c c cF d r f m m =++ . （3） 设,,b b b f d F 为,,c c f d F 在追踪航天器体坐标系下的表示，将式（3）代入式（4），并转换在追踪航天器体坐标中得到：22()2b b b b b b b c cd r dr d F r r f dt dt m m ωωωω=-⨯⨯-⨯-⨯+++. （5） 对式（5）整理可得到具有欧拉-拉格朗日形式的轨道相对运动学方程： ()()b b c b b b c cd F r A r D r f m m ωω++--=. （6） 其中：323121022()2202220b b b A r r r ωωωωωωωω-⎡⎤⎢⎥=-⨯=-⎢⎥-⎢⎥⎣⎦. （7） 222312313222123132312213223112()()b b b b D r r r r ωωωωωωωωωωωωωωωωωωωωωωωωωωωω⎡⎤----⎢⎥⎢⎥=-⨯⨯-⨯=+---⎢⎥⎢⎥-+--⎢⎥⎣⎦. （8）其中2i i i ωωω=⨯，1,2,3i =.假设追踪航天器的期望位置与速度分别为d r ，0，定义误差向量为e b r r =，代入式（6），即得到误差相对运动学方程： (()()())e c e e b d b b m r A r D r f D r F d ωωω++--=+. （9）。
