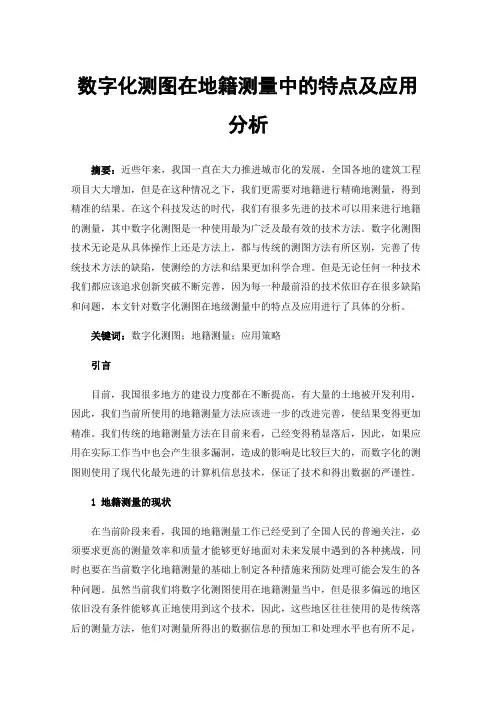

数字化测图在地籍测量中的特点及应用分析摘要:近些年来,我国一直在大力推进城市化的发展,全国各地的建筑工程项目大大增加,但是在这种情况之下,我们更需要对地籍进行精确地测量,得到精准的结果。
在这个科技发达的时代,我们有很多先进的技术可以用来进行地籍的测量,其中数字化测图是一种使用最为广泛及最有效的技术方法。
数字化测图技术无论是从具体操作上还是方法上,都与传统的测图方法有所区别,完善了传统技术方法的缺陷,使测绘的方法和结果更加科学合理。
但是无论任何一种技术我们都应该追求创新突破不断完善,因为每一种最前沿的技术依旧存在很多缺陷和问题,本文针对数字化测图在地级测量中的特点及应用进行了具体的分析。
关键词:数字化测图;地籍测量;应用策略引言目前,我国很多地方的建设力度都在不断提高,有大量的土地被开发利用,因此,我们当前所使用的地籍测量方法应该进一步的改进完善,使结果变得更加精准。
我们传统的地籍测量方法在目前来看,已经变得稍显落后,因此,如果应用在实际工作当中也会产生很多漏洞,造成的影响是比较巨大的,而数字化的测图则使用了现代化最先进的计算机信息技术,保证了技术和得出数据的严谨性。
1地籍测量的现状在当前阶段来看,我国的地籍测量工作已经受到了全国人民的普遍关注,必须要求更高的测量效率和质量才能够更好地面对未来发展中遇到的各种挑战,同时也要在当前数字化地籍测量的基础上制定各种措施来预防处理可能会发生的各种问题。
虽然当前我们将数字化测图使用在地籍测量当中,但是很多偏远的地区依旧没有条件能够真正地使用到这个技术,因此,这些地区往往使用的是传统落后的测量方法,他们对测量所得出的数据信息的预加工和处理水平也有所不足,这导致的结果不仅仅是地籍测量的效率较低,而且所得的各种数据结果也不具备足够的依据。
另一方面是从地籍测量的当前现状来看,我国还没有制定出健全完善的方案,即便有一些方案也仅仅是套用成功的案例,但是因为区域和地理特征以及其他条件的不同,显然这些成功的方案不能够适用于所有地方的地籍测量,这些都会对我国地籍测量的发展造成严重的阻碍。
数字测图技术优势及应用讲解一、引言如今,数字测图技术在各个领域中被广泛应用,它以其优势和独特的价值正在为这些领域带来巨大的影响力。
本文将探讨数字测图技术的优势,并深入讲解其在各个领域中的应用。
二、数字测图技术的优势1.高精度:数字测图技术利用高分辨率的传感器和先进的测量算法,能够提供更精确的测量结果。
与传统测量方法相比,数字测图技术能够迅速且准确地测量出各种要素的尺寸和位置,为后续的分析和决策提供有力的支持。
2.多维数据:数字测图技术能够获取多维数据,并将其高效整合。
通过获取物体的三维模型和表面纹理,数字测图技术能够提供更全面的数据,使得分析师和决策者能够更好地理解、评估事物,为决策提供更全面的依据。
3.自动化和高效性:数字测图技术具有高度自动化和高效性的特点。
传统的测量需要大量的人力和时间,而数字测图技术可以通过自动化的数据采集和处理,大大提高了测量的效率。
这不仅减少了人力成本,还缩短了测量周期,提高了工作效率。
4.非接触式测量:数字测图技术采用非接触式测量方法,能够保护测量对象的完整性和安全性。
对于易损物体或危险环境的测量,数字测图技术能够避免直接接触和潜在的风险,提供更安全、可靠的测量解决方案。
三、数字测图技术在各个领域的应用1.建筑与土木工程:数字测图技术在建筑和土木工程领域中起到至关重要的作用。
它可以实时获取建筑物的三维模型,快速准确地测量各个要素的尺寸和位置,并提供施工过程中的质量控制和安全监测。
此外,数字测图技术还可以进行结构变形和风险评估,为工程决策提供有力的支持。
2.制造业:数字测图技术在制造业中广泛应用,如汽车制造和航空制造等行业。
通过数字测图技术,生产线上的产品可以进行高精度的检测和测量,以确保产品质量和一致性。
数字测图技术还可以进行产品设计和优化,提高产品的性能和可靠性。
3.地理信息系统:数字测图技术在地理信息系统中起到关键作用。
它可以获取地理数据,并通过空间分析、模型建立和预测分析等手段,帮助人们更好地了解和管理地理环境。

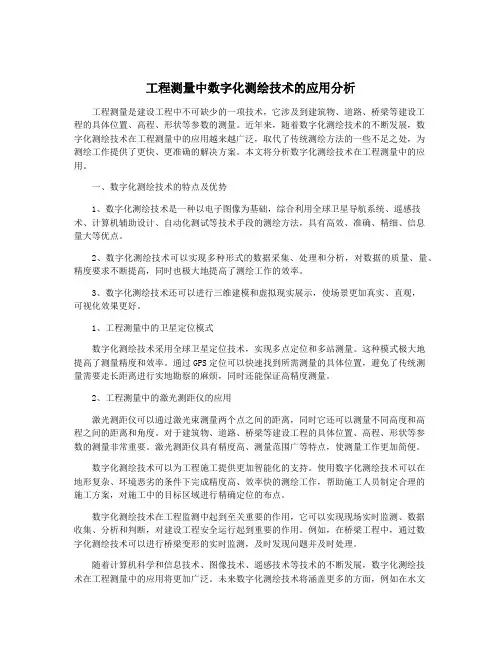

工程测量中数字化测绘技术的应用分析工程测量是建设工程中不可缺少的一项技术,它涉及到建筑物、道路、桥梁等建设工程的具体位置、高程、形状等参数的测量。
近年来,随着数字化测绘技术的不断发展,数字化测绘技术在工程测量中的应用越来越广泛,取代了传统测绘方法的一些不足之处,为测绘工作提供了更快、更准确的解决方案。
本文将分析数字化测绘技术在工程测量中的应用。
一、数字化测绘技术的特点及优势1、数字化测绘技术是一种以电子图像为基础,综合利用全球卫星导航系统、遥感技术、计算机辅助设计、自动化测试等技术手段的测绘方法,具有高效、准确、精细、信息量大等优点。
2、数字化测绘技术可以实现多种形式的数据采集、处理和分析,对数据的质量、量、精度要求不断提高,同时也极大地提高了测绘工作的效率。
3、数字化测绘技术还可以进行三维建模和虚拟现实展示,使场景更加真实、直观,可视化效果更好。
1、工程测量中的卫星定位模式数字化测绘技术采用全球卫星定位技术,实现多点定位和多站测量。
这种模式极大地提高了测量精度和效率。
通过GPS定位可以快速找到所需测量的具体位置,避免了传统测量需要走长距离进行实地勘察的麻烦,同时还能保证高精度测量。
2、工程测量中的激光测距仪的应用激光测距仪可以通过激光束测量两个点之间的距离,同时它还可以测量不同高度和高程之间的距离和角度。
对于建筑物、道路、桥梁等建设工程的具体位置、高程、形状等参数的测量非常重要。
激光测距仪具有精度高、测量范围广等特点,使测量工作更加简便。
数字化测绘技术可以为工程施工提供更加智能化的支持。
使用数字化测绘技术可以在地形复杂、环境恶劣的条件下完成精度高、效率快的测绘工作,帮助施工人员制定合理的施工方案,对施工中的目标区域进行精确定位的布点。
数字化测绘技术在工程监测中起到至关重要的作用,它可以实现现场实时监测、数据收集、分析和判断,对建设工程安全运行起到重要的作用。
例如,在桥梁工程中,通过数字化测绘技术可以进行桥梁变形的实时监测,及时发现问题并及时处理。

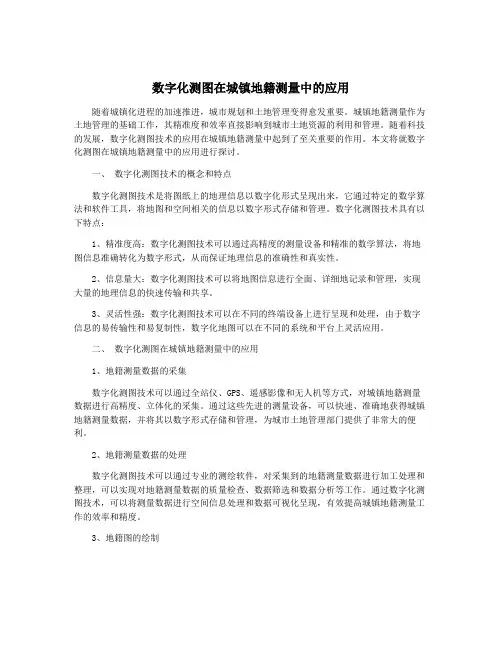

数字化测图在城镇地籍测量中的应用随着城镇化进程的加速推进,城市规划和土地管理变得愈发重要。
城镇地籍测量作为土地管理的基础工作,其精准度和效率直接影响到城市土地资源的利用和管理。
随着科技的发展,数字化测图技术的应用在城镇地籍测量中起到了至关重要的作用。
本文将就数字化测图在城镇地籍测量中的应用进行探讨。
一、数字化测图技术的概念和特点数字化测图技术是将图纸上的地理信息以数字化形式呈现出来,它通过特定的数学算法和软件工具,将地图和空间相关的信息以数字形式存储和管理。
数字化测图技术具有以下特点:1、精准度高:数字化测图技术可以通过高精度的测量设备和精准的数学算法,将地图信息准确转化为数字形式,从而保证地理信息的准确性和真实性。
2、信息量大:数字化测图技术可以将地图信息进行全面、详细地记录和管理,实现大量的地理信息的快速传输和共享。
3、灵活性强:数字化测图技术可以在不同的终端设备上进行呈现和处理,由于数字信息的易传输性和易复制性,数字化地图可以在不同的系统和平台上灵活应用。
二、数字化测图在城镇地籍测量中的应用1、地籍测量数据的采集数字化测图技术可以通过全站仪、GPS、遥感影像和无人机等方式,对城镇地籍测量数据进行高精度、立体化的采集。
通过这些先进的测量设备,可以快速、准确地获得城镇地籍测量数据,并将其以数字形式存储和管理,为城市土地管理部门提供了非常大的便利。
2、地籍测量数据的处理数字化测图技术可以通过专业的测绘软件,对采集到的地籍测量数据进行加工处理和整理,可以实现对地籍测量数据的质量检查、数据筛选和数据分析等工作。
通过数字化测图技术,可以将测量数据进行空间信息处理和数据可视化呈现,有效提高城镇地籍测量工作的效率和精度。
3、地籍图的绘制数字化测图技术可以将采集到的地籍测量数据转化为数字地图,并对地籍图进行绘制和更新。
通过数字地图的绘制,可以实现对城镇地籍图的自动生成和自动更新,为土地管理部门提供了高效、精准的地籍图数据。

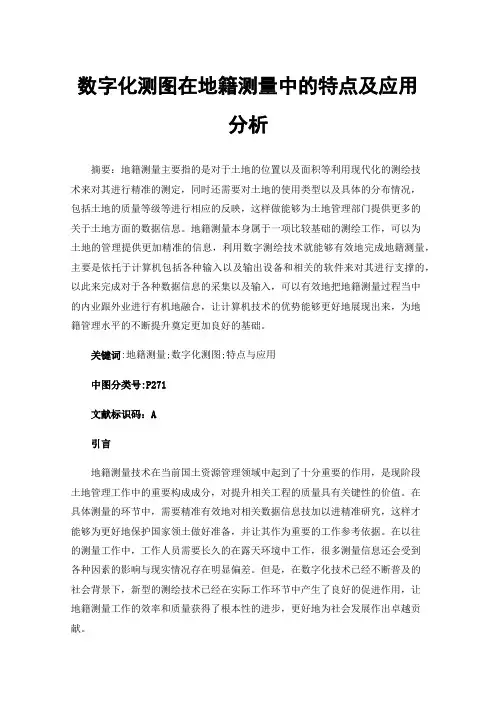

数字化测图在地籍测量中的特点及应用分析摘要:地籍测量主要指的是对于土地的位置以及面积等利用现代化的测绘技术来对其进行精准的测定,同时还需要对土地的使用类型以及具体的分布情况,包括土地的质量等级等进行相应的反映,这样做能够为土地管理部门提供更多的关于土地方面的数据信息。
地籍测量本身属于一项比较基础的测绘工作,可以为土地的管理提供更加精准的信息,利用数字测绘技术就能够有效地完成地籍测量,主要是依托于计算机包括各种输入以及输出设备和相关的软件来对其进行支撑的,以此来完成对于各种数据信息的采集以及输入,可以有效地把地籍测量过程当中的内业跟外业进行有机地融合,让计算机技术的优势能够更好地展现出来,为地籍管理水平的不断提升奠定更加良好的基础。
关键词:地籍测量;数字化测图;特点与应用中图分类号:P271文献标识码:A引言地籍测量技术在当前国土资源管理领域中起到了十分重要的作用,是现阶段土地管理工作中的重要构成成分,对提升相关工程的质量具有关键性的价值。
在具体测量的环节中,需要精准有效地对相关数据信息技加以进精准研究,这样才能够为更好地保护国家领土做好准备,并让其作为重要的工作参考依据。
在以往的测量工作中,工作人员需要长久的在露天环境中工作,很多测量信息还会受到各种因素的影响与现实情况存在明显偏差。
但是,在数字化技术已经不断普及的社会背景下,新型的测绘技术已经在实际工作环节中产生了良好的促进作用,让地籍测量工作的效率和质量获得了根本性的进步,更好地为社会发展作出卓越贡献。
1数字化测图技术在地籍测量应用的主要特点1.1劳动强度比较小,具备着非常高的自动化程度在进行外业采集时,所有得到的数据都可以自动地进行保存,这也避免了传统的以人工的方法来对于测图所获得的数据进行繁琐的计算以及检查,这样做能够有效地提升整体的劳动效率,而且电子手簿当中所记录的数据可以通过电缆直接传递到计算机里面。
在室内只要通过计算机跟鼠标进行简单操作,就能够对于图形进行编辑,可以减少工作人员的外业工作时间,降低工作人员的劳动强度。
浅谈数字化测图的特点摘要:本文简要介绍了数字化测图的概念,数字化测图外业和内业的工作特点,数字化测图成果形式的特点,以及数字化测图质量评价的内容与特点。
关键字:数字化测图一、前言数字化测图是近几年随着计算机、地面测量仪器、数字化测图软件的应用而迅速发展起来的全新内容,广泛用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门。
数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景,是测绘发展的技术前沿。
目前许多测绘部门已经形成了数字图的规模生产。
作为反映测绘技术现代化水平的标志之一,数字测图技术将逐步取代人工模拟测图,成为地形测图的主流。
本文将简要介绍一下数字化测图的特点。
二、数字化测图的概念随着电子计算机技术日新月异的发展及其在测绘领域的广泛应用,20世纪80年代产生了电子速测仪,数字化测图是以计算机为核心,在外连输入输出设备硬件、软件的条件下,通过计算机对地形空间数据进行处理得到数字地图。
广义的数字化测图又称为计算机成图主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。
数字测图系统主要由数据输入、数据处理和数据输出三部分组成。
数字化测图的基本思想:数字化测图就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由电子计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。
三、数字化测图工作的特点1、数字化测图外业工作的特点数字化测图由于充分利用计算机辅助制图软件及一些新仪器优点,其外业工作有如下特点:1)自动化程度高数字化测图在外业主要只完成数据采集,测图工作主要在内业完成,加上数字化测图采用先进的电子仪器,自动记录,自动计算,自动存贮,自动化程度高,劳动强度较小。
2)作业周期短数字化测图允许图根控制和碎部测量同时进行,即采用“一步测量法”,即使在未知点上设站也可以采用“自由设站”方法,利用电子手簿的计算功能进行测图工作。
数字测图重点总结数字测图重点总结1.数字测图的概念:广义的概念,数字测图就是制作以数字形式表示的地图的方法和过程,包括全野外数字测图,地图数字化成图、摄影测量和遥感数字测图。
狭义的概念,数字测图指全野外数字测图。
2.数字测图的基本思想:将地面上的地形和地理要素转换成数字量,然后由计算机对其进行处理,得到内容丰富的电子地图,需要时由图形输出设备输出地形图或各种专题地图。
3.数字测图技术的特点:1,精度高。
2,自动化程度高,劳动强度小。
3,更新方便快捷。
4,便于保存和管理。
5,便于应用。
6,易已与发布和实现远程传输。
4.数字测图技术的发展:1,内外业作业独立阶段。
2,内外业一体化阶段。
5.数字测图的发展趋势:1,全站仪自动跟踪测量模式2,GPS测量模式3,野外数字摄影测量模式。
6.数字测图系统的硬件组成:测绘类硬件(主要指用于外业数据采集的各种测绘仪器)、计算机类硬件(用于内业处理的计算机及其标准外设)。
计算机、全站仪、数字化仪、扫描仪、绘图仪、GPS接收机、电子手簿。
7.数字测图系统的软件组成:系统软件(操作系统,如windows)、支撑软件(如计算机辅助设计软件AutoCAD)、专用软件(实现数字化成图功能的应用软件)8.数字测图的作业模式:1,数字测记模式(野外数据采集,室内数据成图)2,电子平板测绘模式(全站仪+便携机+相应测图软件实施的外业测图模式)3,地图数字化模式(用数字化仪或扫描仪在测区原有纸质地形图基础上进行数据采集的模式)。
9.测量坐标系:坐标参考系统分为天球坐标系(用于研究天体和人造卫星的定位和运动)和地球坐标系(或称地固坐标系,用于研究地球上物体的定位于运动)10.地固坐标系分为地心坐标系(原点和地球质心重合)和参心坐标系(原点和参考椭球中心重合)。
11.无论地心坐标系还是参心坐标系都可分为空间直角坐标系和大地坐标系。
12.1954年北京坐标系的特点:1,属参心大地坐标系2,采用克拉索夫斯基椭球的两个几何参数3,大地原点在原苏联的普尔科沃4,采用多点定位法进行定位5,高程基准为1956年青岛验潮站求出的黄海平均海水面6,高程异常以原苏联1955年大地水准面重新平差结果为起算数据,按我国天文水准路线推算而得。
初谈数字化测图的特点及其应用摘要:近年来,在GPS和全站仪的普及的大环境下,计算机技术渗入测绘行业,传统的测绘方法,逐步向数字测图方面发展,模拟法测图方法已被数字化测图方法所替代。
本文从数字化测图的内容和特点,结合数字化测图的工作实践,对数字化测图工作提出了几点有益的认识。
关键词:数字化测图;内容、特点和应用0引言数字化测图主要是一个进行数据采集,数据处理、图形编辑和图形输出的过程。
以计算机为中心,并通过计算机对地形空间进行数据处理的数字地图。
它实现了测图的自动化、数字化、高精度,赋予了地形图新的生命力,使大比例尺地形图测图与应用进入了新的发展时期。
与传统的模拟法测图相比,数字化测图工作对测绘事业更具有重要的意义。
一、数字化测图工作的特点1、数字化测图概念20世纪80年代产生了电子速测仪,这种电子速测仪基础原理是数字化测图,是以计算机为核心。
在外连输入输出设备硬件、软件的条件下,通过计算机对地形空间数据进行处理得到数字地图,使电子计算机技术日新月异的发展及其在测绘领域的广泛应用。
从广义上说,数字化测图又称为计算机成图。
主要包括:地面数字测图、航测数字测图、地图数字化成图、计算机地图制图。
大比例尺数字化测图主要指野外实地测量即地面数字测图,也称野外数字化测图。
目前我国测图行业常常使用的有三种,分别是原图数字化、航测数字成图、地面数字成图。
就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理。
一般来说分为三个步骤:数据采集、数据处理及地形图的数据输出,最终打印图纸、提供软盘等。
得到了内容丰富的电子地图,绘出地形图或各种专题地图数字化测图的运行示意图数据采集点位信息、地物模型、绘草图数据处理、特征信息数据传输、地貌模型、屏幕编辑、绘图文件存盘地图,这还需要时由电子计算机的图形输出设备,例如如显示器、绘图仪等。
2、几种常见的数字化测图特点常见的数字化测图特点有点位精度高、改进了作业方式、便于图件的更新和加工利用、增加了地图的表现力、便于图件的更新、方便成果的深加工利用、可作为GIS的重要信息源等几种。
2024年浅谈数字化制图在地质测绘中的应用随着科技的飞速发展,数字化制图技术已经广泛应用于地质测绘领域,为地质研究和资源勘探提供了强有力的支持。
数字化制图不仅提高了测绘的精度和效率,还降低了成本,使得地质测绘工作更加便捷和高效。
本文将从数字化制图技术概述、地质测绘中数字化制图的应用、数字化制图的优势与挑战、数字化制图技术的未来展望以及结语等方面,对数字化制图在地质测绘中的应用进行深入的探讨。
一、数字化制图技术概述数字化制图技术是利用计算机技术和相关软件,将传统的纸质地图转化为数字格式,实现地图信息的数字化存储、处理、传输和显示。
数字化制图技术主要包括地理信息系统(GIS)、遥感技术、全球定位系统(GPS)等关键技术。
通过这些技术的结合运用,可以实现对地理空间数据的快速获取、精确处理和高效管理。
二、地质测绘中数字化制图的应用数据采集与处理在地质测绘中,数字化制图技术可以通过遥感影像、无人机航拍等方式,快速获取地表形态、地貌特征、植被分布等地理空间数据。
同时,利用GIS软件进行数据处理和分析,将海量数据转化为可视化图形,为地质研究提供有力支持。
地图编制与更新数字化制图技术可以实现地图的快速编制和更新。
通过GIS软件,可以将各种地理空间数据整合到同一平台上,生成高精度、高清晰度的数字地图。
此外,当地质环境发生变化时,数字化制图技术也可以迅速更新地图信息,确保地图的实时性和准确性。
资源勘探与评估数字化制图技术在资源勘探和评估方面也发挥了重要作用。
通过对地质数据的深入分析,可以确定矿产资源的分布范围、储量和品质等信息,为资源开发和利用提供科学依据。
同时,数字化制图技术还可以评估地质灾害风险,为防灾减灾提供决策支持。
三、数字化制图的优势与挑战优势数字化制图技术具有精度高、效率高、成本低等优势。
首先,数字化制图技术可以实现高精度测量和数据采集,提高了地质测绘的准确性。
其次,数字化制图技术可以自动化处理大量数据,减少了人工干预和错误,提高了工作效率。
浅谈数字化测图的特点
摘要:本文简要介绍了数字化测图的概念,数字化测图外业和内业的工作特点,数字化测图成果形式的特点,以及数字化测图质量评价的内容与特点。
关键字:数字化测图
一、前言
数字化测图是近几年随着计算机、地面测量仪器、数字化测图软件的应用而迅速发展起来的全新内容,广泛用于测绘生产、水利水电工程、土地管理、城市规划、环境保护和军事工程等部门。
数字化测图作为一种全解析机助测图技术,与模拟测图相比具有显著优势和发展前景,是测绘发展的技术前沿。
目前许多测绘部门已经形成了数字图的规模生产。
作为反映测绘技术现代化水平的标志之一,数字测图技术将逐步取代人工模拟测图,成为地形测图的主流。
本文将简要介绍一下数字化测图的特点。
二、数字化测图的概念
随着电子计算机技术日新月异的发展及其在测绘领域的广泛应用,20世纪80年代产生了电子速测仪,数字化测图是以计算机为核心,在外连输入输出设备硬件、软件的条件下,通过计算机对地形空间数据进行处理得到数字地图。
广义的数字化测图又称为计算机成图主要包括:地面数字测图、地图数字化成图、航测数字测图、计算机地图制图。
数字测图系统主要由数据输入、数据处理和数据输出三部分组成。
数字化测图的基本思想:数字化测图就是将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由电子计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。
三、数字化测图工作的特点
1、数字化测图外业工作的特点
数字化测图由于充分利用计算机辅助制图软件及一些新仪器优点,其外业工作有如下特点:
1)自动化程度高
数字化测图在外业主要只完成数据采集,测图工作主要在内业完成,加上数字
化测图采用先进的电子仪器,自动记录,自动计算,自动存贮,自动化程度高,劳动强度较小。
2)作业周期短
数字化测图允许图根控制和碎部测量同时进行,即采用“一步测量法”,即使在未知点上设站也可以采用“自由设站”方法,利用电子手簿的计算功能进行测图工作。
这样便于同时大面积展开测图工作,缩短作业周期。
3)测站覆盖范围大
数字化测图采用全站仪或电子速测仪,能自动地同时测定角度和边长,所以一般用“极坐标法”测定地形碎部点。
由于全站仪或电子速测仪具有很高的测距精度,因此在通视良好、定向边较长的情况下,可以放宽测站点到碎部点间的距离,扩大测站点的覆盖范围。
模拟法测图由于受到测距精度和成图方法的限制,测站点的测量范围较小。
4)工作范围易于划分
数字化测图的外业一般没有图幅的概念,而是以自然界线(河流、道路等)来划分作业组的工作范围。
这样便可自然地组织施测工作,更为重要的是可以减少地物接边问题带来的麻烦。
5)对测点依赖性强
数字化测图比常规测图需要较多的观测点数和较好的点位分布。
6)对记录要求高
数字化测图所获得的有关地物、地貌的数字信息,无法显示图形信息及其相互关系,直观性较差。
对于一些有关实体的属性(如地理名称、房屋结构与用途等)也无法在野外注记。
因此,碎部点记录要准确记录测点点号、连线关系与地物属性信息。
在复杂测区,通常采用野外绘制草图和地物属性注记的方法来进行内业注记和图形及相对关系的检查。
7)测量精度高
数字化测图一般采用全站仪或电子速测仪进行碎部点数据采集,由于采用光电测距技术,距离测量精度高,因此碎部点测量具有较高的精度。
模拟法测图采用视距测量的方法测量距离,由于视距测量的精度只有1/300,不仅影响测站测量覆盖的范围,而且碎部点的测量精度较低。
2、数字化测图内业工作的特点
数字化测图技术内业工作主要依靠计算机及成图软件,其内业工作有如下特点:
1)成图周期短
数字化测图在内业工作中充分利用现代技术手段,利用计算机和地形图成图软件对野外测量采集的数据与地形信息进行处理,提高了内业成图的速度,缩短了成图周期。
2)成图规范化
数字化测图的内业处理使用的绘图软件,能够使绘制的地形图的点、线、符号、文字注记等规范美观,符合国家地形图的成图规范。
3)成图精度高
数字化测图的内业处理是依据外业测量的点位信息和地形的属性信息进行图形的编辑,可以利用软件的功能对量取的几何图形进行精确的绘制,精度上无损失,成图的精度高。
4)分幅、接边方便
数字化测图内业工作首先进行图形编辑,将编辑好的图形按测区合成一体,然后统一进行地形图的分幅,使地形图分幅方便、规范,精度高。
5)易于修改和更新
数字化测图内业处理是将处理结果储存在计算机内存上,对图形编辑中出现的问题易于修改和更新。
6)对外业记录依赖性强
数字化测图的内业处理是根据外业测量的地形信息进行图形编辑、地物属性注记,如果外业采集的地形信息不全面,内业处理中就比较困难。
7)对绘图人员要求高
数字化测图内业工作是借助计算机和成图软件完成图形编辑,要求作业人员必须熟练计算机操作和绘图软件的使用,技术含量高。
四、数字化测图成果形式的特点
数字化测图的成果是数字地图,它是用数字形式(而不是在纸上或其它介质上以图解形式)存贮全部地图信息的“地图”。
它是用数字形式描述地图要素的属性、
定位和关系信息的数据集合,是存贮在具有直接存取性能介质上的关联数据文件。
数字化测图的成果形式有如下特点:
1、数字化测图的成果即数字地图的载体不是纸张,而是适合于计算机存取的磁带、磁盘和光盘,数字地图永不变形。
2、数字地图不像传统地图那样以线划、颜色、符号、注记来表示地物类别和地形信息,而是以一定的计算机可识别的数字代码系统来反映地表各类地理属性特征。
3、数字地图所记录的地表地理信息,虽往往能满足一定的地图投影关系,并经过一定的制图综合处理可以得到所需大小的地形图,但没有比例尺的限定。
4、数字地图的地图要素实现了分层管理,地图信息颜色丰富、层次分明,为工程使用与设计提供了方便。
五、数字化测图质量评价的内容与特点
1、数字化测图质量评价的内容
数字化测图实现了地形图的数字化、信息化,测量结果是以计算机可识别的数字代码系统来反映地表各类地理属性特征。
因此,数字化测图质量评价除与模拟法测图质量评价具有相同的评价内容外,还具有其特有的评价内容,主要包括以下几方面:
1)地物分层的合理性。
2)地物属性代码选择的正确性。
3)闭合图形的封闭性。
4)结点的匹配精度。
5)图形拓扑关系的正确性。
6)地物各层是否有重复的要素。
7)地物各层是否有混层现象。
8)图形编辑的完整性。
9)各层颜色选择的正确性。
10)数据文件名称、数据格式、数据组织的正确、完整性。
2、数字化测图质量评价的特点
数字化测图是利用先进的仪器,通过测量获取可供传输、处理、共享的数字地形信息,即获取以计算机磁盘为载体的数字地形图。
数字化测图实现了测量的高精度,测量精度在成图过程中无损失,利用计算机软件成图,可以做到符号、文字注记符合规范要求,等高线通过自动拟合处理光滑美观,实现了图面的规范化。
因此数字化测图质量评价的主要特点有:
1)数字化测图依据野外记录室内编辑成图,容易发生漏测、记错现象,数字地形图的质量检查应重点检查地物要素测量是否齐全、属性注记是否与实际相符合。
2)等高线的勾绘依据野外测点的分布,对于经验不丰富的立尺人员,有些地貌关键点位容易被漏测,造成等高线失真。
数字化测图的质量评价应重点检查等高线是否反映客观实际。
3)数字化测图实现了信息分层管理,不同层颜色不同,数字化测图的质量评价应重点检查数字地图分层是否合理,地图信息是否有混层交叉现象;地形要素在同层是否有重复要素。
4)数字化测图利用先进的仪器进行测量,测量精度高,测点点位精度在数字化测图的质量评价中则是处于次要地位,但仍是必要的检查内容。
5)数字化测图是GIS数据库的重要信息源,拓宽了地形图的应用范围,因此,数字化测图的质量评价应重点检查闭合图形的封闭性、结点的匹配精度、图形拓扑关系的正确性。
6)数字化测图是以计算机可识别的数字代码系统来反映地表各类地理属性特征,数字化测图的质量评价应重点检查地物的属性代码选择的正确性,数据格式、数据组织的正确性。
7)数字化测图的图幅分幅是计算机自动完成的,接边精度高,在数字化测图质量评价中处于次要地位,但图名、图幅接合表仍是必要的检查内容。
8)数字化测图改变了传统的测量模式,允许图根控制和碎部测量同时进行;GPS测量技术的使用,也改变了传统的控制测量模式与要求,因此,控制测量在数字地形图质量检查中处于次要地位,但仍是必要的检查内容。
总之,数字化测图改变了人们对传统地形图的认识,因此,数字化测图质量评价应根据数字化测图质量评价的特点,建立易于操作、科学合理的质量评价指标体系。
六、结束语
数字测图技术的应用发展,极大的促进了测绘行业的自动化和现代化进程。
使测量的成果不仅有绘在纸上的地形图,还有方便传输、处理、共享的基础信息,即数字地图。
它将为信息时代地理信息的应用发展提供最可靠的保障。
