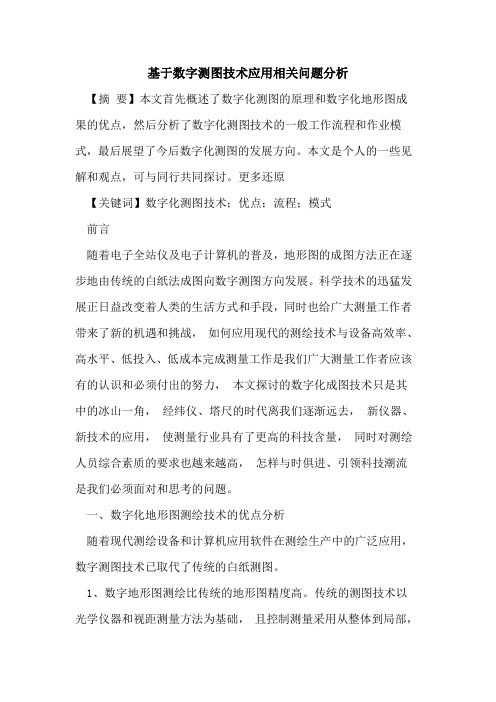

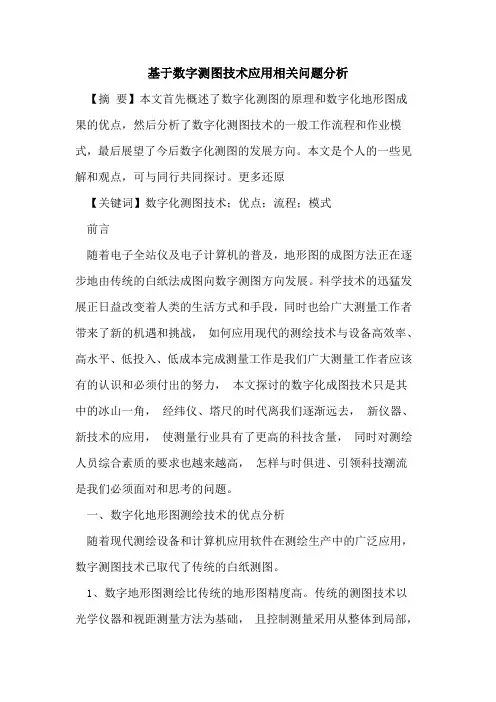

基于数字测图技术应用相关问题分析【摘要】本文首先概述了数字化测图的原理和数字化地形图成果的优点,然后分析了数字化测图技术的一般工作流程和作业模式,最后展望了今后数字化测图的发展方向。
本文是个人的一些见解和观点,可与同行共同探讨。
更多还原【关键词】数字化测图技术;优点;流程;模式前言随着电子全站仪及电子计算机的普及,地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。
科学技术的迅猛发展正日益改变着人类的生活方式和手段,同时也给广大测量工作者带来了新的机遇和挑战,如何应用现代的测绘技术与设备高效率、高水平、低投入、低成本完成测量工作是我们广大测量工作者应该有的认识和必须付出的努力,本文探讨的数字化成图技术只是其中的冰山一角,经纬仪、塔尺的时代离我们逐渐远去,新仪器、新技术的应用,使测量行业具有了更高的科技含量,同时对测绘人员综合素质的要求也越来越高,怎样与时俱进、引领科技潮流是我们必须面对和思考的问题。
一、数字化地形图测绘技术的优点分析随着现代测绘设备和计算机应用软件在测绘生产中的广泛应用,数字测图技术已取代了传统的白纸测图。
1、数字地形图测绘比传统的地形图精度高。
传统的测图技术以光学仪器和视距测量方法为基础,且控制测量采用从整体到局部,分级布设的原则,等级过多将造成精度损失。
手工绘图的精度很难高于图上 0. 2 mm,以 1:500 比例尺地形图为例,则相当于实际距离的 10 cm。
在野外利用全站仪测量,按目前的技术,地物点相对与邻近控制点的位置,精度则不超过5 cm。
同时在测图中由于控制层次相对减少和避免了图纸变形的影响,数字成图精度比传统的成图精度要高许多。
2、测绘过程自动化程度高,劳动强度小,工作效率高。
在传统的测图技术中,地形图必须在野外手工绘制。
数字化测图技术将成图这一繁琐的工作转到室内,在计算机上以人机交换的方式绘制,部分工作由计算机自动完成。
另外利用全站仪进行碎部点观测时可在很大范围内进行,从而减少了搬站工作。
航测数字化(1:500-1:2000)成图规程编写单位(盖章):编写人:年月日审批意见:审批人:年月日目录一、接收任务 (3)二、资料分析 (3)三、项目设计 (3)四、航飞摄影 (3)五、基础控制 (4)六、像控测量 (8)七、调绘补测 (9)八、空三加密 (12)九、立体采集 (14)十、数据编辑 (17)十一、数字高程模型 (19)十二、数字正射影像 (21)十三、检查验收 (22)十四、项目总结 (23)十五、成果提交 (23)一、接收任务通过投标及市场开拓获得项目,接受客户的委托。
二、资料分析将客户提供的资料进行整体的分析,例如已知点资料,作业范围,作业要求等。
三、项目设计按照客户的最终目的进行整个项目作业流程的设计,流程如下:项目概况-已有资料情况分析-作业内容-作业依据-精度指标-航空摄影-基础控制-水准测量-像片控制-调绘补测-空三加密-立体采集-数据编辑-数据入库-数字高程模型-数字正射影像-检查验收-项目总结。
四、航飞摄影1、参数的设定:地面分辨率、相机焦距、像片的要求、照片的存储和包装;2、航空摄影的实施:航摄前准备工作、航空摄影的实施、质量控制与检查;3、摄影质量控制措施:飞行质量控制措施、摄影质量控制措施、航摄结束飞机返场后,摄影员要采用飞行管理软件,立即对获取的摄站点GPS坐标数据作技术处理,当天评价飞行质量,若有不合格航线立即组织补飞。
存储航片影像数据的介质在做妥善包装后,当天由专人护送至基地做数据后期处理,数据处理中心在第二个飞行日前将航片数据质量检验报告送交现场人员,以便及时修改作业方案;4、成果资料的检查;5、安全生产的风险规避;五、基础控制1、控制网的布设:埋石尺寸、选点埋石:平面控制网按E级GPS点进行布设观测,E 级GPS 控制网在国家四等及其以上等级大地点基础上,按点对布设成由三角形组成的多边形网。
2公里左右布设有一对相互通视的 E 级GPS 点,实际埋设时可以采用手持GPS 测定距离,以保证 GPS 点对的距离;GPS点选择在相对固定位置,E级GPS点的布设,需满足后续像控测量、施工设计、风机位测量建设要求且最终不少于20个。
数字测图的作业模式是指数字化测图内外业作业方法、接口方式和流程的总称。
一般来说,数字测图的作业模式大致分为编码法、草图法、电子平板、原图数字化等几种。
1、编码法编码法即利用成图系统的地形地物编码方案,在野外测图时不用画草图,只需将每一点的编码和相邻点的连接关系直接输入到全站仪或电子记录手簿中去,成图系统就会自动根据点的编码和连点信息进行图形生成,也称全要素编码法。
该方法的内外业工作量分配不合理,外业编码工作时大,点位关系复杂,容易输入错误编码。
编码法突出的优点是自动化程度较高,内业工作量相对较少,符合测量作业自动化的大趋势。
但这种作业模式要求观测员熟悉编码,并在测站上随观测随输入。
另外,当司镜员离测站较远时,观测者很难看清地物属性和连接关系,这就要求观测员与司镜员密切配合,相互交流反馈有关信息。
其作业流程如下:设站→观测输入编码→将数据输入微机→格式转换和编码识别→自动绘图→编辑修改→图幅整饰→图形输出2、草图法草图法是指在外业过程中只画草图就可以了,不用为每一点都赋予编码,也不用加注点的连接信息,使外业的工作量减到最少,当系统把所测的点展到计算机屏幕上之后,对照草图就可以在屏幕上直接进行编辑成图。
编码法和草图法成图模式无法实时显示和处理图形,图形信息很大程度上靠数据来体现,这就给测绘地面情况比较复杂的地形图、地籍图等带来困难。
我们不难比较得出这样的结论:以上两种方法中,全要素编码法外业编码复杂易出错但内业工作量相对较少,草图法的外业工作量最少,数据采集过程最简单,并且最不容易出错,但内业编辑工作量比较大,在一般的作业单位中应用较广。
其工作流程如下:设站→瞄准观测→将数据输入微机→(格式转换)编制编码→内业成图→编辑修改→图幅整饰→图形输出3、电子平板测图系统电子平板测图是利用电子平板测绘成图系统,把便携计算机与全站仪连接,与传统的平板视距法成图类似,用便携计算机替代了大平板,实时进行数据采集,数据处理与图形编辑,电子平板测绘系统是在传统数字化成图系统的基础上开发而成,其数据采集与图形处理在同一环境下完成,实时处理所测数据,具有现场直接生成地形图“即测即显,所见所得”等优点,但对阴雨天、暴晒或灰尘等条件难以适应。
第十章第四节数字成图方法第一节数字地图成图软件和数据通讯数字化测图进行野外数据采集后,获得了观测数据文件和坐标数据文件,在内业必须进行数据通讯,数据通讯的作用就是实现全站仪或电子手簿与计算机之间的数据传输,从而把观测数据文件和坐标数据文件储存到计算机的硬盘,由专业成图软件成图。
各种成图软件很多,以下介绍的是南方测绘仪器公司开发的软件产品CASS7.0成图软件。
全站仪与CASS的通讯方法:全站仪在野外采集的数据要通过数据通讯方法传给计算机,进行数据通讯操作之前,首先将全站仪与计算机的串行接口之间用RS-232C电缆联上,然后打开计算机,进入Windows系统,双击CASS7.0的图标,即可进入CASS系统,屏幕上将出现系统的操作界面,此时可开始数据通讯了。
1、点击“数据”便出现如的下拉菜单2、点击“数据”下的“读取全站仪数据”,便出现如下的对话框。
3、在仪器下拉菜单下点击“拓普康GTS-200坐标”,进入数据转换界面。
波特率:表示数据传输速度的快慢,用位/秒(b/s)表示,即每秒钟传输数据的位数(bit).例:如果数据传送的速度为每秒480个字符,而每个字符又包含10位,则波特率为4800b/s数据位:是指单向传输数据的位数,数据代码通常使用ASCII码,一般用7位或8位.校检位,又称奇偶校检位,是指数据传输时接在每个7位二进制数据信息后面发送的第8位,它是一种检查传输数据正确与否的方法.即将1个二进制数(校检位)加到发送的二进制信息串后,让所有二进制(包含校检位)的总和总保持是奇数或偶数,以便在接收单元检核传输的数据是否有误.校检位一般可分为无校检、偶校检、奇校检。
停止位:在校检位之后再设置一位或二位停止位,用来表示传输字符的结束。
4、选择通讯参数在全站仪与计算机上设置通讯参数必须一致。
5、在全站仪上操作,选好要发送的数据文件名(如A1)6、计算机上填入要保存的数据文件名,注意保存的路径和数据文件名的后缀(如D:\A1.dat)。

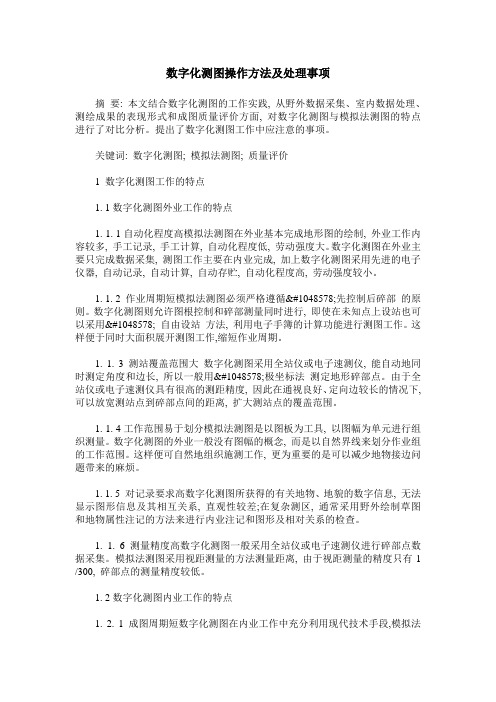

数字化测图操作方法及处理事项摘要: 本文结合数字化测图的工作实践, 从野外数据采集、室内数据处理、测绘成果的表现形式和成图质量评价方面, 对数字化测图与模拟法测图的特点进行了对比分析。
提出了数字化测图工作中应注意的事项。
关键词: 数字化测图; 模拟法测图; 质量评价1 数字化测图工作的特点1. 1数字化测图外业工作的特点1. 1. 1自动化程度高模拟法测图在外业基本完成地形图的绘制, 外业工作内容较多, 手工记录, 手工计算, 自动化程度低, 劳动强度大。
数字化测图在外业主要只完成数据采集, 测图工作主要在内业完成, 加上数字化测图采用先进的电子仪器, 自动记录, 自动计算, 自动存贮, 自动化程度高, 劳动强度较小。
1. 1. 2 作业周期短模拟法测图必须严格遵循􀀂先控制后碎部的原则。
数字化测图则允许图根控制和碎部测量同时进行, 即使在未知点上设站也可以采用􀀂 自由设站方法, 利用电子手簿的计算功能进行测图工作。
这样便于同时大面积展开测图工作,缩短作业周期。
1. 1. 3 测站覆盖范围大数字化测图采用全站仪或电子速测仪, 能自动地同时测定角度和边长, 所以一般用􀀂极坐标法测定地形碎部点。
由于全站仪或电子速测仪具有很高的测距精度, 因此在通视良好、定向边较长的情况下, 可以放宽测站点到碎部点间的距离, 扩大测站点的覆盖范围。
1. 1. 4工作范围易于划分模拟法测图是以图板为工具, 以图幅为单元进行组织测量。
数字化测图的外业一般没有图幅的概念, 而是以自然界线来划分作业组的工作范围。
这样便可自然地组织施测工作, 更为重要的是可以减少地物接边问题带来的麻烦。
1. 1. 5 对记录要求高数字化测图所获得的有关地物、地貌的数字信息, 无法显示图形信息及其相互关系, 直观性较差;在复杂测区, 通常采用野外绘制草图和地物属性注记的方法来进行内业注记和图形及相对关系的检查。
测绘技术的步骤和流程详解导语:测绘技术作为一门应用广泛的学科,涉及的内容较为复杂,其步骤和流程也因具体任务的不同而有所差异。
本文将以综合测绘为例,简要介绍测绘技术的一般步骤和流程,并深入探讨其中的一些重要环节。
一、测绘前的准备工作在进行任何测绘任务之前,进行充分的准备工作至关重要。
首先,测绘人员需要充分了解任务的目的和要求,确定测绘的范围和精度要求。
其次,进行现场考察,了解地形、地貌等情况,选择合适的测量仪器和手段,并制定测绘方案。
二、地面控制点的建立地面控制点对于测绘任务的准确性至关重要。
通常情况下,地面控制点的建立需要进行大地测量和空间几何测量。
大地测量主要包括测量角度和测量距离两个环节,其中角度测量主要借助经纬仪等仪器,距离测量则可以利用测距仪等设备。
空间几何测量则需要运用全站仪等高精度仪器进行三维坐标的测量。
三、控制网的建立和数据处理根据实际情况,设计合适的空间控制网,以便于后续的测绘工作。
一般来说,控制网的建立需要具备准确的基准点和分布均匀的子控制点,同时需要进行严格的观测和记录。
完成实际测量任务后,需要进行数据处理,根据观测数据进行计算,获取各个控制点的坐标信息。
四、地形测量数据的采集和处理地形测量数据是测绘任务中的关键数据,是基于现实地理空间的二维或三维表达形式。
地形测量数据的采集可以利用航空摄影、遥感技术等方法,也可以通过全站仪、GPS等现场测量方法获取。
采集到的数据需要经过预处理、校正、解译等一系列步骤,最终得到符合测绘要求的地形图或数字地形模型。
五、测区边界的测绘测区边界的测绘是综合测绘任务中的重要环节,它对于测区的准确划分和后续工作的进行起着至关重要的作用。
测区边界的测绘需要进行很多操作,包括:地形分析和判断、地图辅助绘制、实地测量和标志等。
这些步骤的完成需要测绘人员具备扎实的地理知识和测量能力。
六、图件制作和成果输出图件的制作是测绘任务中的最后一个环节,也是目标成果的最终呈现形式。

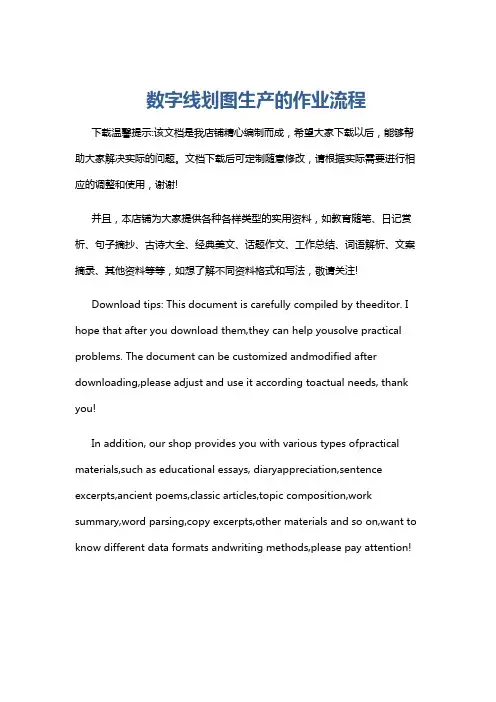

数字线划图生产的作业流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数字线划图(DLG)是一种以矢量数据形式表达地理信息的地图,它具有精度高、数据量小、易于编辑和更新等优点,被广泛应用于地理信息系统、城市规划、国土资源管理、测绘等领域。
如何进行数字化测图数字化测图是一种重要的技术手段,它在各个领域得到广泛应用。
无论是土地测绘、建筑设计还是地质勘探,数字化测图都起到了关键的作用。
本文将从测图的意义、数字化测图的原理、数字化测图的方法以及未来数字化测图的发展方向等几个方面进行论述,以便更好地了解如何进行数字化测图。
首先,测图是为了获取准确的空间数据,以便进行科学研究和实际工程应用。
在过去,测图通常采用传统的手工绘制方法,这种方法耗时费力,易出错。
而数字化测图则能够通过计算机技术将实际世界的地理信息转换为数字形式,大大提高了测图的效率和精度。
数字化测图的原理是通过传感器捕捉地物信息,然后将信息数字化处理并储存。
传感器可以是航空摄影仪、卫星遥感仪器或激光测距仪等。
这些传感器能够对地表进行高精度的拍摄或扫描,将地物的位置、形状和纹理等信息转换为数字信号。
然后,通过计算机软件,将这些数字信号进行处理和分析,生成准确的地图数据。
在数字化测图的方法方面,有几种常见的技术。
一种是航空摄影测量技术。
这种技术通过飞机或无人机携带的航摄设备,对目标地区进行连续的拍摄,利用三角测量原理和相对定向原理,可以计算出地物的坐标和高程等信息。
另一种是地面测量技术。
这种技术通过激光测距仪、全站仪等设备,在地面上对地物进行测量,然后将数据导入计算机软件进行处理。
此外,还有卫星遥感技术和激光雷达技术等。
这些方法的选择取决于具体的测图任务和条件。
随着科技的进步,数字化测图的发展也有了新的动力。
其中之一是人工智能技术的应用。
人工智能技术可以对大量的图像数据进行自动化分析和处理,从而提高测图的效率和准确性。
另外,虚拟现实技术的发展也为数字化测图带来了新的可能。
通过将数字地图数据与虚拟现实技术相结合,可以实现更直观、交互性更强的地图浏览与分析。
未来数字化测图还将面临一些挑战和机遇。
一方面,准确性和精度仍然是数字化测图的重要问题。
如何进一步提高传感器的精度、完善数据处理算法以及细化数据模型等,都需要不断的努力。
数字摄影测量VirtuoZo的工作流程和运用摘要:简单介绍了航测地形图成图的内业数据处理的一般步骤,结合VirtuoZo.NT版数字摄影软件进行了具体说明。
关键词:航测解析空中三角测量数字摄影测量一、引言随着我国经济体制改革的进一步深入,国家基础设施建设得到了前所未有的发展,在讲究速度效益的今天,利用传统方式、手段测绘大面积地形图已跟不上历史的进程。
航空摄影测量成图已经在这方面显现了巨大的优势,我院在2001年购买了一批VirtuoZo航测成图软件,在生产中发挥了重要作用。
二、原理概述航空摄影测量制作地形图大体上分三个阶段:航空摄影、航测外业和航测内业。
航空摄影就是在航摄飞机上安装航空摄影机,从空中对测区地面作有计划的摄影,以取得适合航测制图要求的航摄像片,航测外业是野外实地进行像片联测和判读调绘,像片联测的目的是利用地面控制点把航摄像片与地面联系起来;像片的判读调绘是在像片上补绘,没有反映出的地物、地类界等,并搜集地图上必需有的地名、注记等地图元素,此外,对于内业难以施测的平坦地区的等高线,航摄漏洞以及大面积的云影、阴影、影像不清地区的补测工作,也是航测外业工作的任务,航测内业就是根据航摄像片和航测外业成果在室内专用的航测仪器上的测绘地形原图。
三、地形图的航测内业制作方法和步骤应用航摄像片测绘地形原图,无论是单张像片纠正或立体测图都需要一定的数量的控制点。
在绝大多数的情况下,为了减少外业的工作量,在野外只测定少量必要的地面控制点,而采取在室外内利用像片之间内在的相互联系的几何特性,用摄影测量的方法进行增补,这种在室内应用摄影测量方法借助少量地面控制点求得测图时所需控制点地面坐标的工作,匀称地面控制点的摄影测量加密。
控制点的摄影测量加密是摄影测量的一项主要内容。
随着电子计算机工业的发展,测绘计算也采用了电子计算机,控制点的摄影测量加密现今都使用解析空中三角测量。
解析空中三角测量是将建立的投影光束、单元模型或航带模型以至区域模型的数学模型,根据少量地面控制点,按最小二乘法原理进行平差计算,解求出各加密点的地面坐标,解析空中三角测量按加密区域分为单航带法和区域网法两类。
浅谈数字化测图的工作流程
发表时间:
2019-01-21T14:37:14.703Z 来源:《防护工程》2018年第31期 作者: 李爱华
[导读] 数字化测图系统, 从广义上讲是以地图数据采集设备为基础,以计算机为核心,在外连输入输出设备硬、软件的支持下。
河南华夏建筑材料检测有限公司
0、概述
数字化测图系统, 从广义上讲是以地图数据采集设备为基础,以计算机为核心,在外连输入输出设备硬、软件的支持下,对地形空间数
据进行采集、输入,再由机内的成图软件进行处理、成图、显示,经过编辑修改,生成符合国标的地形图,并控制数控绘图仪出图成图,
提供管理的测绘系统。
数字化测图通常分为外业数据采集和内业编辑处理两部分,其中外业数据采集极其重要,它直接决定成图质量。具体而言数字化测图包
括以下步骤:
一、仪器器材与资料准备
实施数字化测图前,应准备好仪器、器材、控制成果和技术资料。全站仪、对讲机必须提前充电。在数字化测图中,由于测站到镜站
距离比较远,配备对讲机是必要的。在每天上午和下午第一测站作业开始前,必须检验仪器
2c和i角一次,并重新设置于仪器中。为了减少
棱镜常数对细部点的误差影响,应根据棱镜规格不同在全站仪加常数设置中考虑加入棱镜改正常数。
二、控制测量
随着GPS 技术的发展成熟及全站仪的普及,三角测量现在已基本上淡出了控制测量这个舞台。所以对大多数的人员而言,无疑大大地
减轻了工作的强度。去掉了三角测量的种种枷锁的限制,取而代之的是更为灵活的
GPS 网及导线(网)测量。现在各测绘单位所使用的电
子全站仪的精度一般为
6″、3+5ppm以下(即仪器出厂标称精度值),由于是电子自动读数,所以它的实际精度要较其标称精度高。
众所周知,传统的经纬仪配合小平板、半圆仪白纸测图,地物点平面位置的误差主要受解析图根的测定误差和展绘误差、测定地物点
的视距误差、方位误差、地形图上的地物点的刺点误差等影响,使地物点平面位置的测定误差图上约为
±0.5mm(1:1000 比例尺),主要误差
源为视距误差和刺点误差。经纬仪视距高程法测定地形点高程时
,即使在较平坦地区(0°~6°),视距为150m,地形点高程测定误差也达
±0.06m
,而且随着倾斜角的增大,高程测定误差会急剧增加。用全站仪采集数据,测定450m 内地物点的误差在约为±22mm,测定450m
内地形点的高程误差在约为
±21mm,若距离在300m 以内,则测定地物点误差约为±15mm,测定地形点的高程误差约为±18mm。在数字
化测图中,野外采集的数据精度毫无损失,也与图的比例尺无关。
由上可见,在视线良好的情况下,由于全站仪相对于经纬仪测角、测距精度的提高及计算机的应用,测量碎部点的距离可以放大,图
根点的密度可作相应地降低,边长可放宽至
100至300米。对于支站,也可不受2站的限制,根据本人的实践,支3到4站的精度还是可以达
到要求的。当然,在城市密集建筑区和通视不好的条件下,顾及以后地形图修测或工程放样的要求,图根点的密度应增加。
三、野外数据采集
大比例尺测图野外数据采集主要使用RTK和全站仪,其中使用全站仪实施野外数字化测图的作业方式有测坐标法和测边角法两种。
四、内业绘制原始图
室内将储存在全站仪中的原始数据传输到电脑,测坐标法只要转为COR再转成DAT文件即可在CASS中进行内业图形绘制,包括自动
生成等高线的文件。测边角法要先转成
FLD,然后和KNW坐标文件一起通过小程序转为COR再转为DAT文件即可进行绘制。原始图绘制完
后存入
DWG格式图形文件,即可进行图形编辑。
五、编辑CAD图
1)整理图层。结合实际,考虑用图,根据地貌元素类别重新清理原有图层。例如把原“等高线”层分为计曲线、首曲线两层,以便于修
改不同线粗;除控制点外,全部高程标注单独放在一层,能够统一控制字高和字宽。
2)统一作图标准。为使测区内容符号外形一致、清晰美观、重点突出、层次分明,必须选择相关图层地貌内容的最佳线型、线粗、字
体、字高,并统一作图标准。如计曲线、首曲线线型为标准实线,线粗分别为
0.3mm、0.15mm,碎部点字高和字宽分别为1mm、
0.8mm
。
3)修剪等高线。只要碎部点选得好,系统自动生成的等高线基本走向是正确的,但它不顾及任何地物的存在,遇地物及注记、断裂线
(如陡坎、斜坡、悬崖)时等高线不会自动断开。为保证自动勾绘的等高线不致失真,需要人工在
CAD图上修剪等高线,修整内容主要是
删除多余部分等高线、调整等高线的松紧程度、打断穿越禁区(如坎、坡、沟、陡崖符号)的等高线并修正到合理的位置上。
4)对外业采集数据进行内业处理时,注意规范要求,以规定为标准进行内业数据整理。
5)划分图幅和整饰图廓。在测区范围内划分图幅、图幅符号、整饰图廓等,是成图最后一项工作。图廓整饰直接影响到图面的质量和
美观程度,其内容包括图廓线、内图廓线、十字丝坐标线、接图表、绘图比例尺、测量员、绘图员、检查员、测图坐标系、测图高程系、
测图方法、测图时间、测图单位、图名等。当所有图幅图廓内容建好后,分别作为图块插入总图中,再把内图廓线外面的内容统统修剪
掉,即得到一幅图的完整内容。
六、绘图仪出图
将绘图仪与计算机连接,计算机把处理后的数据和绘图指令传往绘图仪绘图。由于数字地图以1:1的数字形式贮存的,所以绘图前一
定要输入绘图比例。
参考文献
[1]孔祥元、梅是义.控制测量学.武汉:武汉大学出版社,2002.2
[2]杨晓明、王军德、时东玉等.数字化测图(内外业一体化).北京:测绘出版社,2001.9
[3]潘正风、杨正尧等.数字化测图原理与方法.武汉:武汉大学出版社,2004.8
