电动阀门智能控制器说明书

res智能阀门排气说明书摘要：一、引言二、产品简介三、功能特点四、安装与操作五、维护与保养六、注意事项七、联系我们正文：【引言】作为一款先进的智能阀门排气设备，res 智能阀门排气为我国工业生产提供了高效、安全、环保的解决方案。

本文将为您详细介绍res 智能阀门排气说明书的相关内容，帮助您更好地了解和使用该产品。

【产品简介】res 智能阀门排气是一款集成了现代控制技术、传感器技术、流体动力学等多学科知识的智能设备。

该产品主要用于工业生产过程中气体的排放、回收、增压等，广泛应用于石油、化工、冶金、医药等领域。

【功能特点】1.智能控制系统：res 智能阀门排气配备了高性能的微处理器，能够实现自动调节、故障诊断等功能，提高了设备运行的可靠性和稳定性。

2.高效节能：采用先进的动力学原理，使气体排放更加迅速、高效，降低了能耗。

3.安全环保：具备完善的安全保护功能，如过压保护、温度保护等，确保设备在各种工况下的稳定运行。

同时，排放气体经过处理，达到环保要求。

4.易于维护：设备结构简单，便于拆卸和清洗，降低了维修难度和成本。

【安装与操作】1.安装前，请仔细阅读产品说明书，确保了解设备的基本结构、性能和工作原理。

2.根据设备安装图，选择合适的安装位置，确保阀门排气管道连接正确、牢固。

3.接通电源，启动设备。

通过操作面板或遥控器，设置相关参数，实现设备的自动运行。

【维护与保养】1.定期检查设备运行状况，发现异常情况，及时排除故障。

2.定期清洗设备，保持外观整洁，无尘土、油污等。

3.定期更换易损件，如密封件、气缸等，确保设备的正常运行。

【注意事项】1.设备运行过程中，严禁拆卸、触碰运行部件。

2.非专业人员，严禁擅自拆卸、维修设备。

3.设备出现故障时，请及时联系售后服务人员，切勿擅自处理。

【联系我们】如您在使用过程中遇到问题，或有任何疑问，请随时联系我们。

IP4 VALVE MIDDLE TRAVEL POSITION SWITCH(No 4)
DSM DIGITAL SWITCH MECHANISM(ELECTRONIC VALVE POSITION AND TORQUE SIGNALS)
46 24
11
B
47 25
(VALVE POSITION SIGNAL)
A
6. THE USER MUST COMPLETE A RISK ASSESSMENT AND IMPLEMENT WHATEVER MEASURES ARE REQUIRED TO ENSURE
A
THAT THE RESULTANT SYSTEM COMPLIES WITH ALL APPLICABLE LEGISLATION.
OTS 8-9 10-11
CLOSED
INTERMEDIATE
OPEN
OPEN by limit switching/CLOSE by torque switching
SWITCH
CTS
4-5 6-7
OTS 8-9 10-11
CLOSED
INTERMEDIATE
OPEN
CLS 12-13
CLS 12-13
2. SEE ACTUATOR USER MANUAL AND DATASHEETS FOR TECHNICAL DATA, PARAMETERS AND DESCRIPTION OF THE ACTUATOR ELECTRIC AND ELECTRONIC EQUIPMENT.
3. IF THE ACTUATOR IS CONFIGURED TO BYPASS THE MOTOR PROTECTION THERMOSTAT (TRM), THE ACTUATOR WILL NO

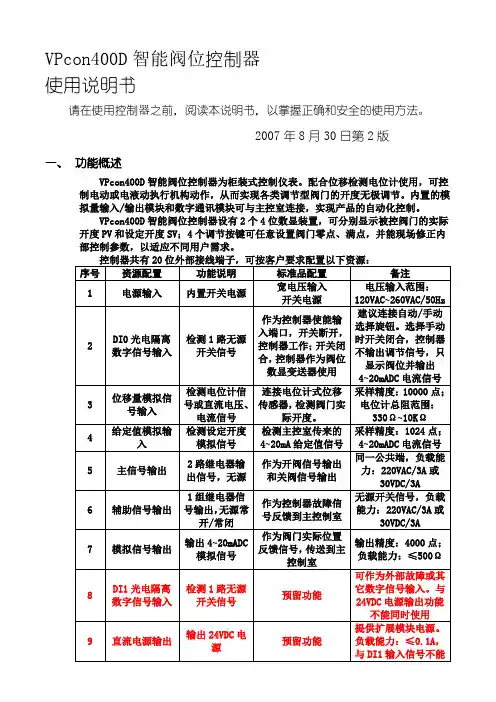

VPcon400D智能阀位控制器使用说明书请在使用控制器之前，阅读本说明书，以掌握正确和安全的使用方法。

2007年8月30日第2版一、功能概述VPcon400D智能阀位控制器为柜装式控制仪表。

配合位移检测电位计使用，可控制电动或电液动执行机构动作，从而实现各类调节型阀门的开度无极调节。

内置的模拟量输入/输出模块和数字通讯模块可与主控室连接，实现产品的自动化控制。

VPcon400D智能阀位控制器设有2个4位数显装置，可分别显示被控阀门的实际开度PV和设定开度SV；4个调节按键可任意设置阀门零点、满点，并能现场修正内部控制参数，以适应不同用户需求。

二、安装接线VPcon400D采用48×96标准仪表壳体，可通过安装支架固定在电气控制箱上。

具体参见安装示意图。

1、外形尺寸。

48mm（高度）×96mm（宽度）×112mm（深度）；2、控制箱开孔尺寸。

45mm×91mm；3、接线说明。

参见接线图；4、典型的控制箱接线图参见附件A。

三、使用环境VPcon400D智能阀位控制器安装在电气控制箱内，应在室内环境使用。

使用环境要求说明如下：1、工作电压范围：120VAC~260VAC50/60Hz；2、使用温度范围：-20℃~65℃；3、使用湿度范围。

≤90%RH，不结露；4、周围不含强腐蚀性、易燃易爆气体或粉尘。

四、操作说明VPcon400D智能阀位控制器操作面板上设有2个4位数显装置、4个LED指示灯和4个操作按键（参见下图）。

用户可根据需要现场设置各位置点，并可即时修正相关控制参数。

内置的EEPROM 存储模块可永久记忆各重要数据。

1、设置内部控制参数按住SET键保持6秒以上可进入到内部控制参数设定菜单，此时红色数显装置PV处显示参数名称；绿色数显装置SV处显示参数值，利用增加/减少按键可调整参数内容，一个参数设置完成后，按一下SET键可进入下个参数的设定状态；按BK键可返回到上个参数设定状态。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。
