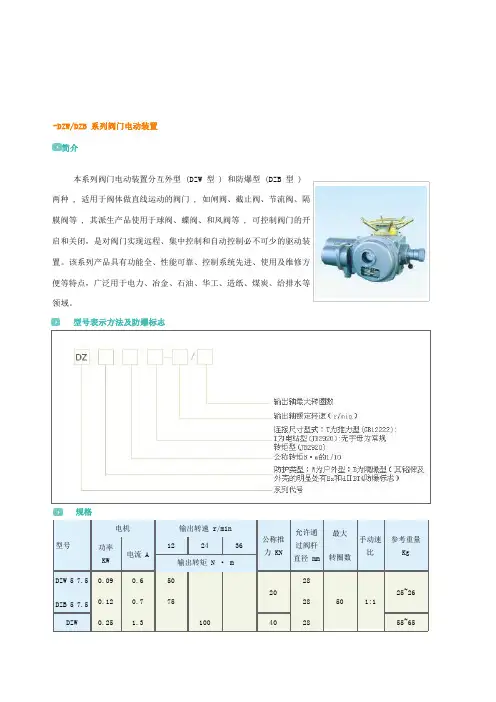

DZW阀门电动装置使用说明书

-DZW/DZB 系列阀门电动装置 简介
本系列阀门电动装置分互外型 (DZW 型 ) 和防爆型 (DZB 型 ) 两种 , 适用于阀体做直线运动的阀门 , 如闸阀、截止阀、节流阀、隔膜阀等 , 其派生产品使用于球阀、蝶阀、和风阀等 , 可控制阀门的开启和关闭，是对阀门实现远程、集中控制和自动控制必不可少的驱动装
置。

该系列产品具有功能全、性能可靠、控制系统先进、使用及维修方便等特点，广泛用于电力、冶金、石油、华工、造纸、煤炭、给排水等
领域。

型号表示方法及防爆标志
规格
注：防护等级： IP55 ；电源： 380V ， 50HZ ；环境温度； -20~ 4 0 ℃ ；工作制：短时工作制，额定工作时间10 分钟。

外型尺寸
安装尺寸
注： 1 、 DZB 型连接尺寸同 DZW 连接尺寸相同。

2 、（ Ⅰ ）适用于电站阀门。

电气原理图
该系列产品为向用户提供
足够的控制点，在电动装置的行程控制机构的上设置了四组微动开关（开、关方向各四只），极大地方便了用户的需求。

通常情况下按开、关向各二只微动开关供货。

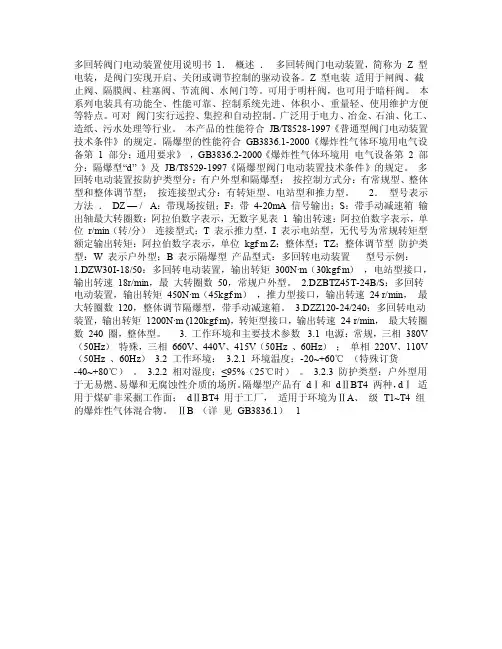

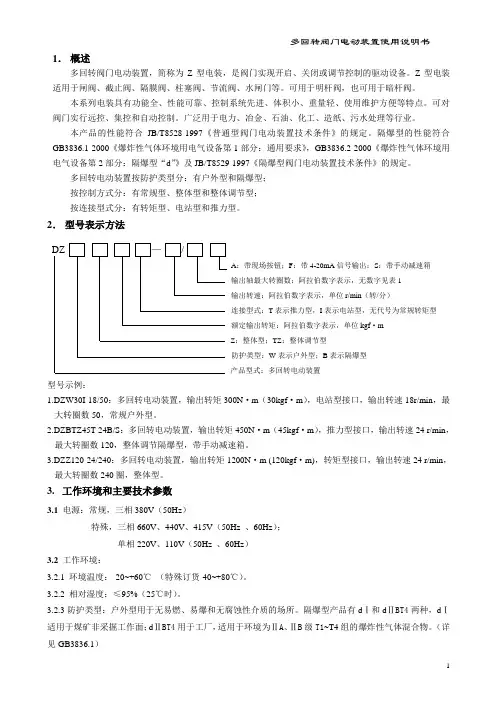

多回转阀门电动装置使用说明书1．概述．多回转阀门电动装置，简称为Z 型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z 型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第 1 部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2 部分：隔爆型“d” 》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法．DZ — /A：带现场按钮；F：带4-20mA 信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1 输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T 表示推力型，I 表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·m Z：整体型；TZ：整体调节型防护类型：W 表示户外型；B 表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240 圈，整体型。

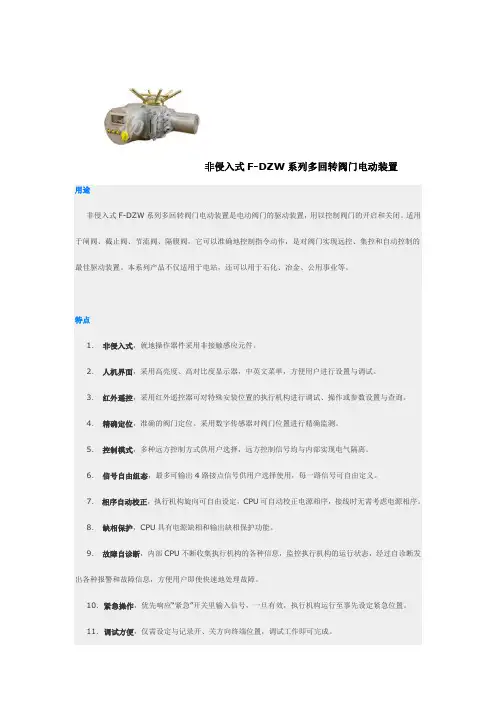

非侵入式F-DZW系列多回转阀门电动装置用途非侵入式F-DZW系列多回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。

本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。

特点1．非侵入式，就地操作器件采用非接触感应元件。

2．人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。

3．红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。

4．精确定位，准确的阀门定位。

采用数字传感器对阀门位置进行精确监测。

5．控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。

6．信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。

7．相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。

8．缺相保护，CPU具有电源缺相和输出缺相保护功能。

9．故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。

10．紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。

11．调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。

非侵入式F-DQW系列部分回转阀门电动装置用途非侵入式F-DQW系列部分回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

是F-DZW系列产品的派生产品。

可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门非侵入式F-DJW系列角行程阀门电动装置用途非侵入式F-DJW系列角行程阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

是F-DZW系列产品的派生产品。

可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。

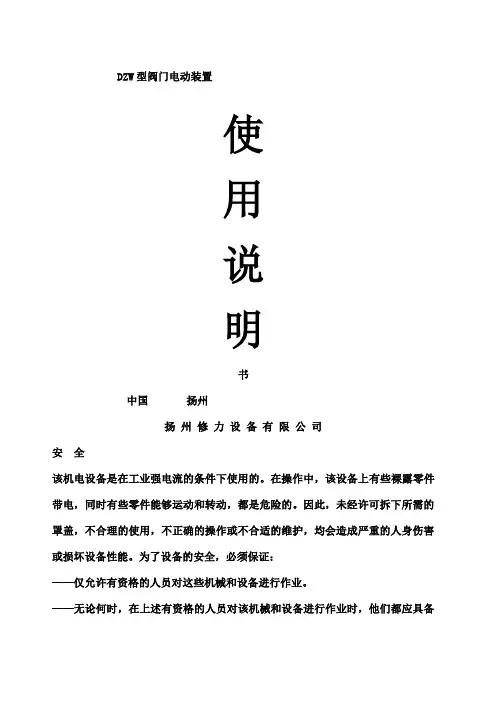

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整 (12)7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合《爆炸性气体环境用电气设备第1部分：通用要求》，《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

DZW中文说明书DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司1．概述多回转阀门电动执行机构，通称为DZW型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。

2．型号表示方法1. 30I-18/50W：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，户外型。

2. DZW45T-24/120BS：表示电动执行机构为多DZW型电动执行机构使用说明书回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24r/min，最大转圈数120，隔爆型。

3. DZW120-24/80T：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，最大转圈数80圈，整体调节型。

3.工作环境和主要技术参数3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、220V 三相415V、660V，（50Hz、60 Hz）3.2 工作环境：3.2.1 环境温度：-20~+60℃(特殊订货-60~+80℃)。

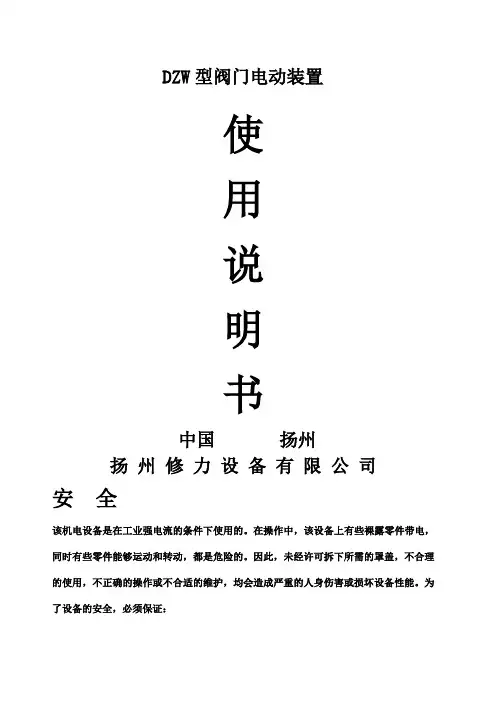

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整·································································（1 2）7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录一、概述 (1)二、技术条件和性能参数 (1)三、结构 (3)四、外形尺寸（图六—图十二） (7)五、电气控制部分 (10)六、连接型式及尺寸 (13)七、安装方法及使用注意事项 (15)八、调整 (15)九、用行程与转矩控制阀门终端位置的选择（供参考） (16)十、故障排除方法 (17)十一、检修备品 (17)大力牌阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

DZW型阀门电动装置，具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电 源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表一1表一 DZW系列阀门电动装置性能参数表注：(I)表示电站型联接尺寸2阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。

-W户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：采用YDF2工作时间为10分钟。

2、减速器：由一对正齿轮和蜗轮付组成，电动机的动力经减速器传速给输出轴。

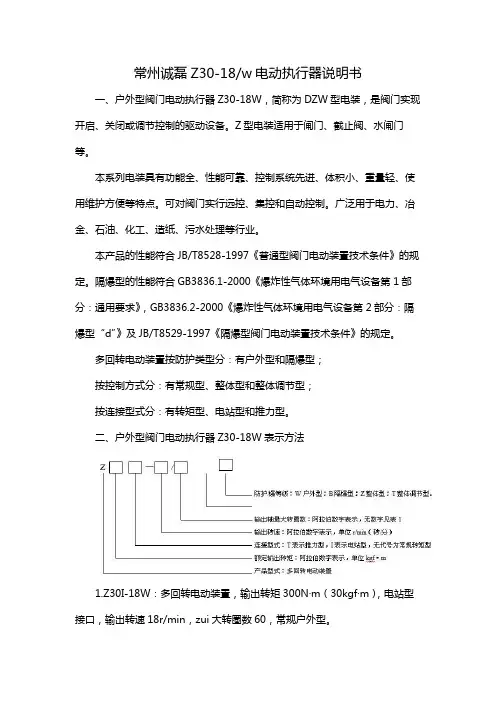

常州诚磊Z30-18/w电动执行器说明书一、户外型阀门电动执行器Z30-18W，简称为DZW型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸门、截止阀、水闸门等。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

二、户外型阀门电动执行器Z30-18W表示方法1.Z30I-18W：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，zui大转圈数60，常规户外型。

2.Z45T-24B：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24r/min，zui大转圈数120，隔爆型。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N·m(120kgf·m)，转矩型接口，输出转速24r/min，zui大转圈数240圈，整体调节型。

三、户外型阀门电动执行器Z30-18W工作环境和主要技术参数3.1电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）3.2工作环境：3.2.1环境温度：-20~+60℃（特殊订货-40~+80℃）。

DZW型阀门电动装置产品使用说明书DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

多回转阀门电动装置型号:DZW10、DZW20﹑DZW30﹑DZW60、DZW90﹑DZW120、DZW180﹑DZW250、DZW500输出力矩:100～5000N.m供电电源：220V 、380V、415V、660V品牌:常州凯文1：概述多回转阀门电动执行机构，通称为DZW/Z型。

适用于启闭件做直线运动的阀门，如闸阀，截止阀，隔膜阀，闸门，水闸阀等。

用于阀门的开启，关闭或调节。

是对阀门实现远控，集控和自控的必不可少的驱动装置。

他们具有功能全，性能可靠，控制系统先进，体积小，重量轻，使用维护方便等特点。

广泛用于电力，冶金，石油，化工，造纸，脱硫除尘，污水处理等行业。

多回转电动执行机构有：户外型，隔爆型，整体型，调节型，整体隔爆型等。

按连接型式，分为转矩型和推力型。

2：型号表示方法型号示例1：DZW30I-18/50：表示电动执行机构为多回转，输出转矩300N.m(30Kgf.m),电站型接口，输出转速18r/min,最大转圈数50，户外型。

2：DZB45T-24/120S：表示电动执行机构为多回转，带手动二级减速装置，输出转矩450N.m(45Kgf.m) 推力型接口，输出转速24r/min,最大转圈数120，隔爆型/3：DZBT120-24/80：表示电动执行机构为多回转，输出转矩1200N.m（120Kgf.m）,输出转速24r/min, 最大转圈数80圈，隔爆整体调节型。

3：工作环境和主要技术参数1：电源：常规：单相220V，三相380V，远程DC24V（50HZ）特殊：单相110V，三相415V，660V，（50HZ，60HZ）2：工作环境：●环境湿度：-20~+60℃（特殊订货-60~+80℃）。

●相对湿度：≤95%（25℃时）●户外型用于无易燃/易爆和无腐蚀性介质的场所；●隔爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA，IIB级T1-T4组的爆炸性气体混合物。

请在使用本公司产品前仔细阅读本说明书1）正确的使用本公司产品，不必要的损失和事故将得到避免！您应遵守本说明书的规定，因为意外的损失和事故的发生，往往是一些人的粗心，疏忽和大意引起的！2）开度视窗不得与硬物碰撞。

3）与阀门连接所用螺栓强度不得低于8.8 级。

4）不得在阴雨天户外打开电气箱盖、电机等密封部位。

5）安装或重装后，首次电动操作，必须使阀门处于中间位置检查开、关方向，必须按调试要求进行逐项调试，检查各部件正常后，才能投入使用。

6）安装拆卸调试时不可损伤密封面，密封件和隔爆型阀门电动装置的隔爆面，重装时盖严紧固并必须确保电气箱盖和电缆进出口处密封良好，以防雨水，潮气进入，造成电器元件失效及零件锈蚀。

7）手动操作时应将手-电动切换手柄按箭头方向推动（或拉），若推不到位时应边转动手轮边推动手柄，切换到位后即可手动操作，手轮旋向与输出轴旋向一致，正常顺时针为关阀，逆时针为开阀；电动时切换手柄将自动复位，切不可将手柄强行扳回，否则损坏阀门电动装置。

8）不得在爆炸环境下拆去与电气有关的箱盖带电调试阀门电动装置，打开电气箱盖时，必须先切断电源。

9）阀门电动装置上的阀杆保护套或闷盖应旋紧，取下修理或保养时，用遮盖装置顶部，以防止灰尘、砂石及其它外来物进入内腔，造成阀杆或阀杆螺母的损坏10）阀门电动装置采用阀门专用电动机，为短时工作制，持续工作时间不得超过铭牌标定时间。

11）当阀门不经常工作时，应定期检查保养并进行操作，建议1 月/次，时间不超过10 分钟。

12）对于阀门电动装置在工况环境、规格、性能参数、连接尺寸、电路等方面有特殊要求时，本公司可按特殊要求供货。

！本产品请务必存放于清洁干燥的室内，如果存放于室外，应与地面保持一定的高度，并应做好防雨、防潮保护措施，以防止冷凝水对设备造成的不必要损坏前言感谢使用DZW 系列阀门电动装置，在安装调试之前请仔细阅读本说明书。

关于本说明使用说明书本说明书应交付给最终用户使用，敬请爱惜和妥善保存；在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的使用方法和调试方法；本使用说明书的内容如有变动恕不另行通知；在编写本说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我公司市场部联系。

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法DZ —/A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

请在使用本公司产品前仔细阅读本说明书1）正确的使用本公司产品，不必要的损失和事故将得到避免！您应遵守本说明书的规定，因为意外的损失和事故的发生，往往是一些人的粗心，疏忽和大意引起的！2）开度视窗不得与硬物碰撞。

3）与阀门连接所用螺栓强度不得低于8.8 级。

4）不得在阴雨天户外打开电气箱盖、电机等密封部位。

5）安装或重装后，首次电动操作，必须使阀门处于中间位置检查开、关方向，必须按调试要求进行逐项调试，检查各部件正常后，才能投入使用。

6）安装拆卸调试时不可损伤密封面，密封件和隔爆型阀门电动装置的隔爆面，重装时盖严紧固并必须确保电气箱盖和电缆进出口处密封良好，以防雨水，潮气进入，造成电器元件失效及零件锈蚀。

7）手动操作时应将手-电动切换手柄按箭头方向推动（或拉），若推不到位时应边转动手轮边推动手柄，切换到位后即可手动操作，手轮旋向与输出轴旋向一致，正常顺时针为关阀，逆时针为开阀；电动时切换手柄将自动复位，切不可将手柄强行扳回，否则损坏阀门电动装置。

8）不得在爆炸环境下拆去与电气有关的箱盖带电调试阀门电动装置，打开电气箱盖时，必须先切断电源。

9）阀门电动装置上的阀杆保护套或闷盖应旋紧，取下修理或保养时，用遮盖装置顶部，以防止灰尘、砂石及其它外来物进入内腔，造成阀杆或阀杆螺母的损坏10）阀门电动装置采用阀门专用电动机，为短时工作制，持续工作时间不得超过铭牌标定时间。

11）当阀门不经常工作时，应定期检查保养并进行操作，建议1 月/次，时间不超过10 分钟。

12）对于阀门电动装置在工况环境、规格、性能参数、连接尺寸、电路等方面有特殊要求时，本公司可按特殊要求供货。

！本产品请务必存放于清洁干燥的室内，如果存放于室外，应与地面保持一定的高度，并应做好防雨、防潮保护措施，以防止冷凝水对设备造成的不必要损坏前言感谢使用DZW 系列阀门电动装置，在安装调试之前请仔细阅读本说明书。

关于本说明使用说明书本说明书应交付给最终用户使用，敬请爱惜和妥善保存；在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的使用方法和调试方法；本使用说明书的内容如有变动恕不另行通知；在编写本说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我公司市场部联系。

DZW型阀门电动装置产品使用说明书目录一、概述二、型号表示方法三、主要技术性能参数四、外形及安装尺寸五、主要结构及传动原理六、电气控制部分一概述本系列阀门电动装置把电气控制部分与常规电装合成一体，简称整体型电装。

有整体开关型、整体防爆开关型、整体调节型、整体防爆调节型四种本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。

普通型设有控制模块；调节型设有自动调节模块，可接收和输出4-520mA 标准信号，能可靠地控制阀门的启闭和实现自动调节。

二型号表示方法与防爆标志1、型号表示方法表示智能开关型，LT表示智能调节，Z表示整体开关型，ZT表示整体调节型输出轴最大转圈数输出轴额定转速r/min（转/分）T为推力型、I为电站型、无字母为常规转矩型m的1/10B为隔爆型2、隔爆型电动装置的铭牌及外壳的明显处有“Ex”和“dIIBT4”防爆标志，其代表意义如下：Ex（防爆标志）d（隔爆型）IIB（电气设备的级别）T4（隔爆型）三主要技术性能参数1、电源电压：交流三相三线制380V±10% 50Hz±5%2、工作环境：（1）环境温度：-20~+60℃（2）相对湿度：≤90%（25℃）；（3）周围介质：户外型用于无易燃、易爆和强腐蚀性介质的场所；隔爆型适用于含有爆炸性气体，无强腐蚀性介质的场所。

（4）防护等级：IP55；IP65；IP673、工作制：（1）整体开关型：短时工作制，额定工作时间10分钟；（2）整体调节型：S4周期性断续工作制，最小负载持续率10%。

注：1.带I的型号适用于电站阀门。

2.DZB型电动装置的重量加2-20kg。

四外型及安装尺寸1、安装尺寸2、外型尺寸五主要结构及传动原理阀门电动装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部套及电气部分1、电动机采用YDFf-WF户外型三相异步电动机，（隔爆型采用YBDF2隔爆型阀门用三相异步电动机）该电机为短时工作，额定持续工作时间为10分钟。
