电动阀使用说明书

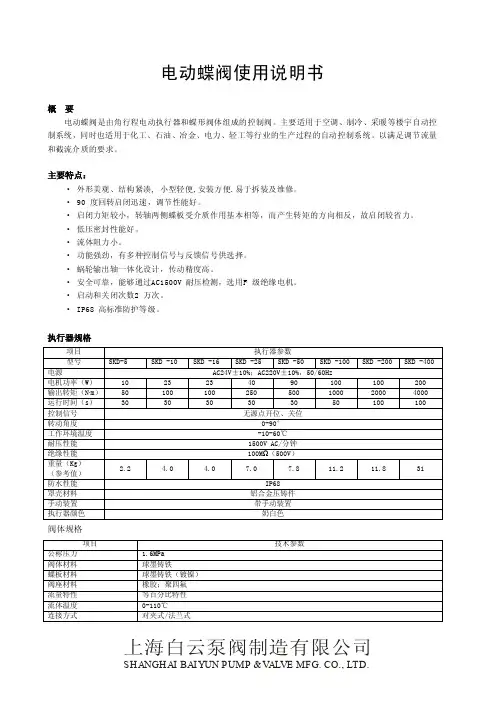

电动蝶阀使用说明书概要电动蝶阀是由角行程电动执行器和蝶形阀体组成的控制阀。

主要适用于空调、制冷、采暖等楼宇自动控制系统，同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。

以满足调节流量和截流介质的要求。

主要特点：²外形美观、结构紧凑, 小型轻便,安装方便.易于拆装及维修。

² 90 度回转启闭迅速，调节性能好。

²启闭力矩较小，转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，故启闭较省力。

²低压密封性能好。

²流体阻力小。

²功能强劲，有多种控制信号与反馈信号供选择。

²蜗轮输出轴一体化设计，传动精度高。

²安全可靠，能够通过AC1500V 耐压检测，选用F 级绝缘电机。

²启动和关闭次数2 万次。

² IP68 高标准防护等级。

执行器规格阀体规格外形尺寸DN50～DN500安装注意事项1. 属非防爆产品，所以不要安装在有爆炸性气体的室内。

2. 请预留进线、手动时所需要的空间。

3. 室外安装注意事项4. 调节阀与管道的连接：阀体与安装管道保持自然同轴，避免阀体侧漏。

注：阳光直射会造成机内高温，加速元器件的老化。

雨水会加速密封件的老化，造成渗水而损坏机器。

配线连接1 配线电缆要求：1.1 DN50-DN80 的执行器请用φ4-φ8 的电缆线。

1.2 DN100-DN125 的执行器请用φ8-φ10 的电缆线。

1.3 DN150-DN450 的执行器请用φ8-φ12 的电缆线。

1.4 根据进线线锁的尺寸，请使用合适的电缆线，以确保连线的安全可靠。

1.5 将电缆线穿过电缆夹头，将线头按线路图固定在端子台上。

1.6 旋紧线锁的外套，以锁紧电缆线。

注：原则上已将所需电缆引出阀外1米，电缆线的六根线颜色与电动执行器内部颜色相符，用户只需使用合适的电缆线将其连接并做好防水处理即可。

2 配线线管要求：2.1 使用电线管时，必须采取有效的防水措施。

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录一、概述 (1)二、技术条件和性能参数 (1)三、结构 (3)四、外形尺寸（图六—图十二） (7)五、电气控制部分 (10)六、连接型式及尺寸 (13)七、安装方法及使用注意事项 (15)八、调整 (15)九、用行程与转矩控制阀门终端位置的选择（供参考） (16)十、故障排除方法 (17)十一、检修备品 (17)一、概述大力牌阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

DZW型阀门电动装置，具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电 源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表一表一 DZW系列阀门电动装置性能参数表注：(I)表示电站型联接尺寸三、结构阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。

-W户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：采用YDF2工作时间为10分钟。

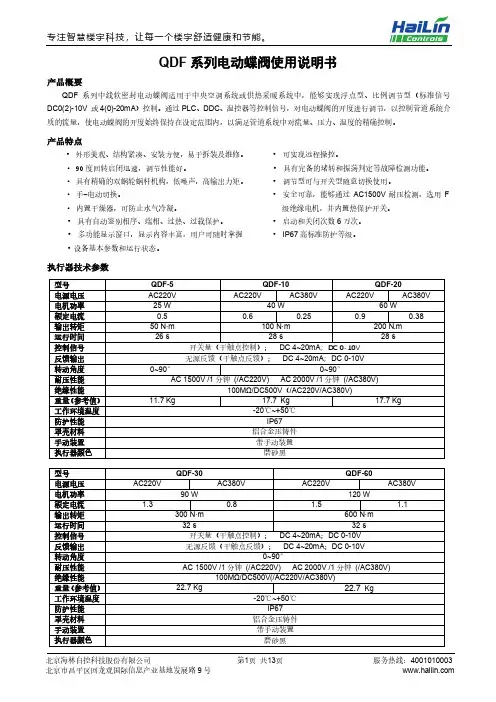

QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。

通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。

产品特点·外形美观、结构紧凑、安装方便，易于拆装及维修。

· 90度回转启闭迅速，调节性能好。

·具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩。

·手-电动切换。

·内置干燥器，可防止水气冷凝。

·具有自动鉴别相序、端相、过热、过载保护。

·多功能显示窗口，显示内容丰富，用户可随时掌握·设备基本参数和运行状态。

·可实现远程操控。

·具有完备的堵转和振荡判定等故障检测功能。

·调节型可与开关型随意切换使用。

·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机，并内置热保护开关。

·启动和关闭次数6万次。

·IP67高标准防护等级。

执行器技术参数阀体技术参数注：蝶板材料默认为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。

对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表（供参考）法兰式蝶阀与执行器配置表（供参考）注：配置表仅供参考，以实物配置为准。

Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量（单位m ³/h ）。

（测试水温20℃）2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取；当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。

电动调节阀说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。

温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

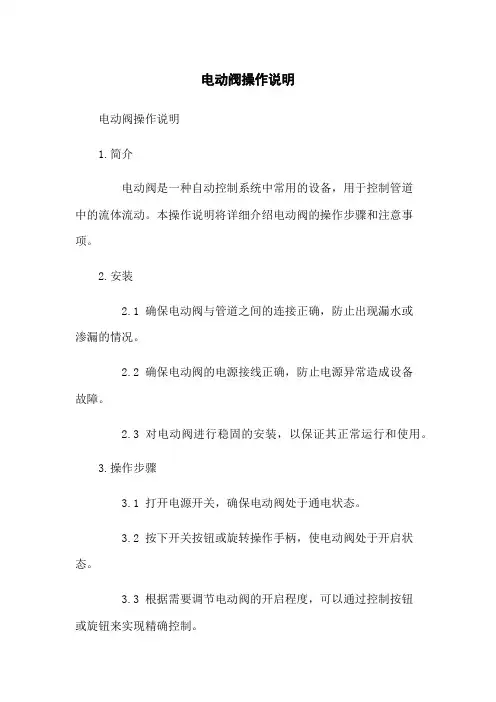

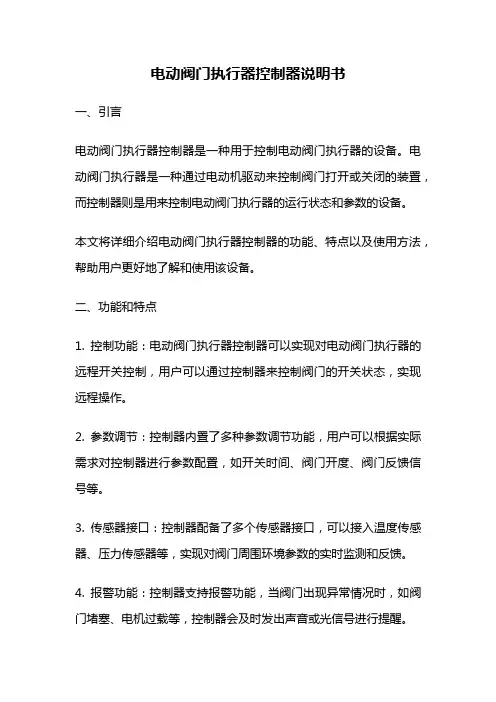

电动阀操作说明电动阀操作说明1.简介电动阀是一种自动控制系统中常用的设备，用于控制管道中的流体流动。

本操作说明将详细介绍电动阀的操作步骤和注意事项。

2.安装2.1 确保电动阀与管道之间的连接正确，防止出现漏水或渗漏的情况。

2.2 确保电动阀的电源接线正确，防止电源异常造成设备故障。

2.3 对电动阀进行稳固的安装，以保证其正常运行和使用。

3.操作步骤3.1 打开电源开关，确保电动阀处于通电状态。

3.2 按下开关按钮或旋转操作手柄，使电动阀处于开启状态。

3.3 根据需要调节电动阀的开启程度，可以通过控制按钮或旋钮来实现精确控制。

3.4 如需关闭电动阀，按下关闭按钮或旋转操作手柄，使电动阀处于关闭状态。

4.注意事项4.1 在操作电动阀时，应注意周围环境的安全，避免发生意外伤害。

4.2 在进行电动阀维护或清洁时，必须先将电源开关关闭，以确保操作安全。

4.3 定期检查电动阀的工作情况，如发现异常应及时维修或更换设备。

4.4 遵循使用手册中的相关指导，避免违反操作规程造成设备损坏。

本文档涉及附件：附件1、电动阀操作手册本文所涉及的法律名词及注释：1.自动控制系统：指通过一系列设备和技术手段实现对机械、电气等设备或系统的自动控制和监测的系统。

2.管道：用于运输液体或气体的管线系统。

3.漏水：管道系统中发生的非正常液体流失现象。

4.渗漏：管道系统中发生的非正常气体或液体逸出或渗出现象。

5.电源接线：指将电动阀与电源之间进行正确连接的操作。

6.设备故障：设备发生故障或异常运行的情况。

7.开启状态：电动阀处于打开或通水状态。

8.开关按钮：用于控制电动阀开启或关闭的按钮。

9.控制旋钮：用于调节电动阀开启程度的旋钮。

10.关闭状态：电动阀处于关闭或断水状态。

11.操作手柄：用于控制电动阀开启或关闭的手柄。

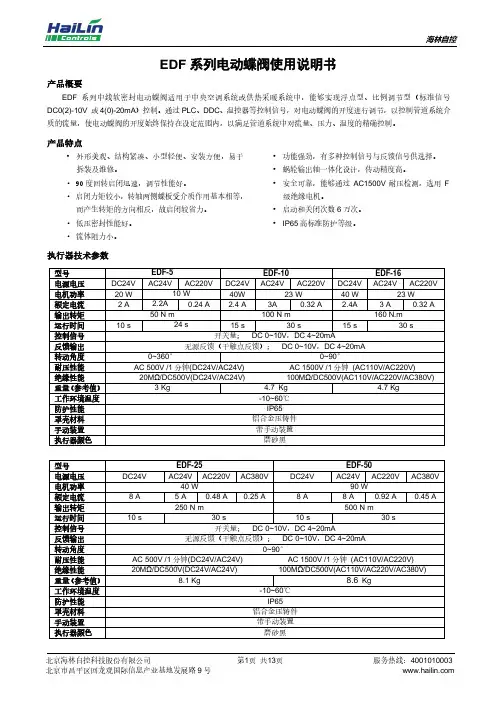

海林自控EDF系列电动蝶阀使用说明书产品概要EDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。

通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。

产品特点·外形美观、结构紧凑、小型轻便、安装方便，易于拆装及维修。

· 90度回转启闭迅速，调节性能好。

·启闭力矩较小，转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，故启闭较省力。

·低压密封性能好。

·流体阻力小。

·功能强劲，有多种控制信号与反馈信号供选择。

·蜗轮输出轴一体化设计，传动精度高。

·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机。

·启动和关闭次数6万次。

·IP65高标准防护等级。

执行器技术参数型号EDF-5 EDF-10 EDF-16电源电压DC24V AC24V AC220V DC24V AC24V AC220V DC24V AC24V AC220V 电机功率20 W 10 W 40W 23 W 40 W 23 W额定电流 2 A 2.2A 0.24 A 2.4 A 3A 0.32 A 2.4A 3 A 0.32 A 输出转矩50 N·m 100 N·m 160 N.m运行时间10 s 24 s 15 s 30 s 15 s 30 s控制信号开关量；DC 0~10V，DC 4~20mA反馈输出无源反馈（干触点反馈）；DC 0~10V，DC 4~20mA转动角度0~360°0~90°耐压性能AC 500V /1分钟(DC24V/AC24V) AC 1500V /1分钟(AC110V/AC220V)绝缘性能20MΩ/DC500V(DC24V/AC24V) 100MΩ/DC500V(AC110V/AC220V/AC380V) 重量（参考值） 3 Kg 4.7Kg 4.7 Kg工作环境温度-10~60℃防护性能IP65罩壳材料铝合金压铸件手动装置带手动装置执行器颜色磨砂黑型号EDF-25 EDF-50电源电压DC24V AC24V AC220V AC380V DC24V AC24V AC220V AC380V 电机功率40 W 90 W额定电流8 A 5 A 0.48 A 0.25 A 8 A 8 A 0.92 A 0.45 A 输出转矩250 N·m 500 N·m运行时间10 s 30 s 10 s 30 s控制信号开关量；DC 0~10V，DC 4~20mA反馈输出无源反馈（干触点反馈）；DC 0~10V，DC 4~20mA转动角度0~90°耐压性能AC 500V /1分钟(DC24V/AC24V) AC 1500V /1分钟(AC110V/AC220V)绝缘性能20MΩ/DC500V(DC24V/AC24V) 100MΩ/DC500V(AC110V/AC220V/AC380V)重量（参考值）8.1 Kg 8.6Kg工作环境温度-10~60℃防护性能IP65罩壳材料铝合金压铸件手动装置带手动装置执行器颜色磨砂黑阀体技术参数注：蝶板材料一般为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。
