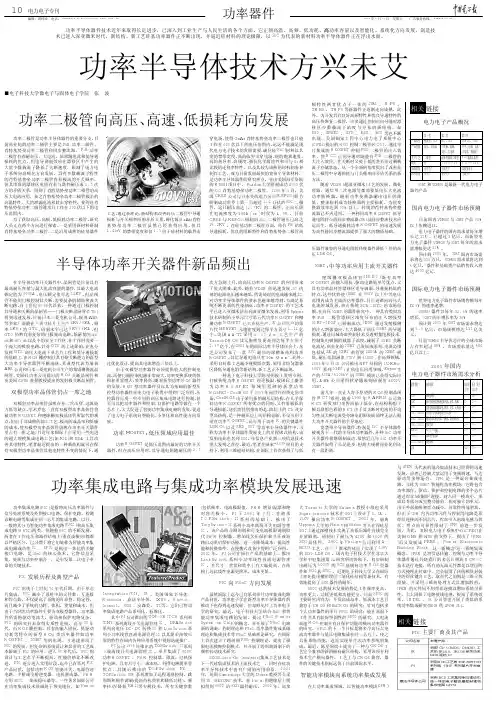

功率集成电路与集成功率模块发展迅速
- 格式:pdf
- 大小:120.23 KB
- 文档页数:1


功率模块的上桥和下桥定义概述及解释说明1. 引言1.1 概述本文旨在介绍功率模块的上桥和下桥定义,并对其进行概述和解释说明。
功率模块在电力系统中起着重要的作用,通过将电能转换为所需的功率形式,有效地实现电力的传输和控制。
其中,上桥和下桥是功率模块的两个重要组成部分,在电路中担当着不同但互相补充的角色。
1.2 文章结构本文包括五个主要部分:引言、上桥和下桥的定义、功率模块的概述、上桥和下桥功率模块详解以及结论与未来展望。
在引言部分,我们将提供一个概览,介绍文章内容及结构安排。
1.3 目的编写本文有以下几个目的:- 解释什么是上桥和下桥,并区分它们之间的差异。
- 提供关于功率模块功能、组成部分以及应用领域方面的概述。
- 对上桥和下桥功率模块进行详细解释,包括它们各自的功能特点。
- 总结本文并对功率模块发展提出展望和建议。
通过本文的阅读,读者将能够全面了解功率模块的上桥和下桥定义,并对功率模块整体有所认识。
同时,对于功率模块的应用、发展前景也能有一定了解。
接下来,我将详细介绍上桥和下桥的定义。
2. 上桥和下桥的定义2.1 上桥的定义上桥是指通过一个功率模块将电流引入到负载电路中的一种方式。
在功率模块中,上桥通常由一个开关管和一个反向二极管组成。
当开关管导通时,电流从电源源端经过开关管进入负载电路,同时反向二极管截断。
这时,上桥提供了一个路径,使得电流可以流动到负载。
2.2 下桥的定义下桥是指通过一个功率模块将电流传回电源端的一种方式。
在功率模块中,下桥由一个开关管和一个反向二极管组成。
当开关管截断时,负载产生感性或容性能量释放,并且这些能量通过反向二极管返回给电源端。
这时,下桥提供了一个路径,使得电流可以回流到电源。
总结起来,上桥和下桥分别描述了功率模块中导通状态和截断状态下电流的具体路径。
上桥引入了电流到负载中,而下桥则支持了从负载返回到电源的回路。
这些定义对于理解功率模块在不同工作状态下的功能至关重要,并为我们研究和设计功率模块提供了基础知识。

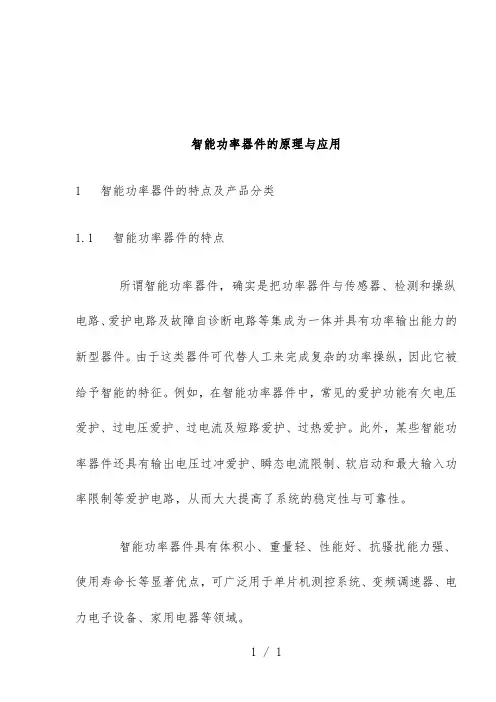

智能功率器件的原理与应用1 智能功率器件的特点及产品分类1.1 智能功率器件的特点所谓智能功率器件,确实是把功率器件与传感器、检测和操纵电路、爱护电路及故障自诊断电路等集成为一体并具有功率输出能力的新型器件。
由于这类器件可代替人工来完成复杂的功率操纵,因此它被给予智能的特征。
例如,在智能功率器件中,常见的爱护功能有欠电压爱护、过电压爱护、过电流及短路爱护、过热爱护。
此外,某些智能功率器件还具有输出电压过冲爱护、瞬态电流限制、软启动和最大输入功率限制等爱护电路,从而大大提高了系统的稳定性与可靠性。
智能功率器件具有体积小、重量轻、性能好、抗骚扰能力强、使用寿命长等显著优点,可广泛用于单片机测控系统、变频调速器、电力电子设备、家用电器等领域。
1.2 智能功率器件的产品分类智能功率器件可分成两大类,即智能功率集成电路与智能功率模块。
1)智能功率集成电路智能功率集成电路的种类专门多,下面仅列出几种典型产品。
——高压功率开关调节器(High Voltage Power Switching Regulator)。
例如,美国摩托罗拉公司研制的MC33370系列产品。
——智能功率开关(IntelligentP ower Switch)。
例如,德国西门子(Siemens)公司生产的Smart SIPMOS智能功率开关,产品型号有BTS412B、BTS611等。
2)智能功率模块智能功率模块是采纳微电子技术和先进的制造工艺,把智能功率集成电路与微电子器件及外围功率器件组装成一体,能实现智能功率操纵的商品化部件。
模块大多采纳密封式结构,以保证良好的电气绝缘和抗震性能。
用户只须了解模块的外特性,即可使用。
因此,它能简化设计工作,缩短系统的研制周期。
国内外许多闻名的模块厂商的产品都通过了IEC950(国际电工委员会)或UL1950(美国)、GS(德国)、CE(欧共体)安全认证,其质量可靠、安全性好、抗骚扰性强、符合电磁兼容性(EMC)标准、便于维修,上机合格率可达100%。
功率 MOSFET与高压集成电路1. 引言功率MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor,金属氧化物半导体场效应晶体管)作为一种重要的元器件在电力电子设备中得到广泛应用。
高压集成电路则是针对高压环境下的应用需求而设计的集成电路。
本文将深入探讨功率MOSFET与高压集成电路的相关知识,介绍其原理、特性、应用以及发展方向。
2. 功率MOSFET原理与特性2.1 MOSFET原理MOSFET由源极、漏极和栅极组成,通过调节栅极电压来控制源漏两端的电流。
其原理基于场效应,当栅极电压不同时,形成不同或无导通状态的通道。
功率MOSFET相比普通MOSFET主要区别在于其结构设计和材料选择,以应对更高的功率和电压需求。
2.2 功率MOSFET特性1.低开关损耗:功率MOSFET具有低导通电阻和快速开关特性,使其能够在高频率工作下降低功耗。
2.高电流承载能力:功率MOSFET能够承受较高的电流,适用于高功率应用场景。
3.高耐压能力:功率MOSFET设计采用耐压较高的材料和结构,能够承受较高的电压。
4.低驱动电压:功率MOSFET的栅极电压较低,能够通过微弱的电信号即可实现控制。
3. 高压集成电路的发展与应用3.1 高压集成电路的发展历程高压集成电路的发展经历了几个重要的阶段: 1. 离散器件阶段:早期应用中,高压环境下的功能通常通过离散器件实现,存在组装、占用空间大等问题。
2.SOI技术阶段:随着基础半导体材料技术的发展,硅上绝缘体(Silicon on Insulator,SOI)技术被应用于高压集成电路的设计,提高了集成度和性能。
3. 新材料与封装技术阶段:随着碳化硅(SiC)和氮化硅(GaN)等新材料的应用,高压集成电路在高效率、高功率密度、高可靠性等方面有了突破。
3.2 高压集成电路的应用领域高压集成电路的应用领域广泛,包括但不限于以下几个方面: 1. 电力电子:高压集成电路在工业和家庭电力电子设备中发挥重要作用,如变流器、逆变器、电源管理等。

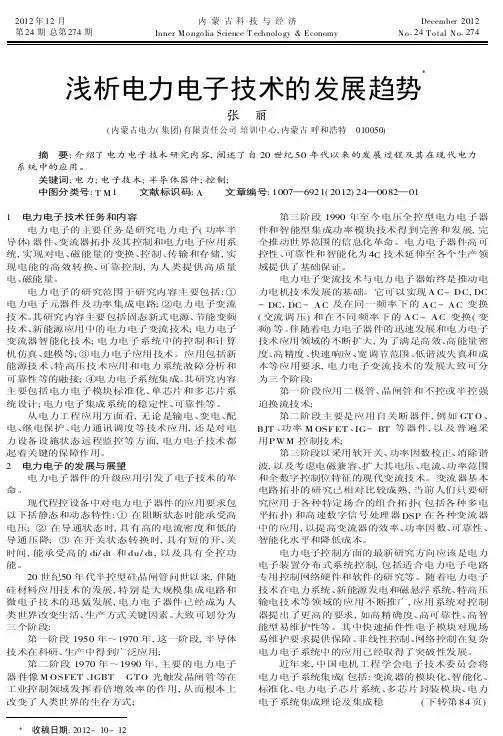

2012年12月内蒙古科技与经济December2012 第24期总第274期Inner M o ngo lia Science T echnolo gy&Economy N o.24T o tal N o.274浅析电力电子技术的发展趋势张 丽(内蒙古电力(集团)有限责任公司培训中心,内蒙古呼和浩特 010050) 摘 要:介绍了电力电子技术研究内容,阐述了自20世纪50年代以来的发展过程及其在现代电力系统中的应用。
关键词:电力;电子技术;半导体器件;控制; 中图分类号:T M1 文献标识码:A 文章编号:1007—6921(2012)24—0082—011 电力电子技术任务和内容电力电子的主要任务是研究电力电子(功率半导体)器件、变流器拓扑及其控制和电力电子应用系统,实现对电、磁能量的变换、控制、传输和存储,实现电能的高效转换、可靠控制,为人类提供高质量电、磁能量。
电力电子的研究范围于研究内容主要包括: 电力电子元器件及功率集成电路; 电力电子变流技术。
其研究内容主要包括固态新式电源、节能变频技术、新能源应用中的电力电子变流技术;电力电子变流器智能化技术;电力电子系统中的控制和计算机仿真、建模等; 电力电子应用技术。
应用包括新能源技术、特高压技术应用和电力系统故障分析和可靠性等的融接; 电力电子系统集成。
其研究内容主要包括电力电子模块标准化、单芯片和多芯片系统设计;电力电子集成系统的稳定性、可靠性等。
从电力工程应用方面看,无论是输电、变电、配电、继电保护、电力通讯调度等技术应用,还是对电力设备设施状态远程监控等方面,电力电子技术都起着关键的保障作用。
2 电力电子的发展与展望电力电子器件的升级应用引发了电子技术的革命。
现代程控设备中对电力电子器件的应用要求包以下括静态和动态特性: 在阻断状态时能承受高电压; 在导通状态时,具有高的电流密度和低的导通压降; 在开关状态转换时,具有短的开、关时间,能承受高的di/dt和du/dt,以及具有全控功能。
