理正软件土钉支护计算书

  • 格式：docx
  • 大小：119.87 KB
  • 文档页数：13

1-1剖面 [ 支护方案 ] 天然放坡支护

[ 基本信息 ] 规范与规程 《建筑基坑支护技术规程》 JGJ 120-2012 基坑等级 二级 基坑侧壁重要性系数γ0 1.00 基坑深度H(m) 1.600 放坡级数 1 超载个数 1 [ 放坡信息 ] 坡号 台宽(m) 坡高(m) 坡度系数 1 0.000 1.600 1.000 [ 超载信息 ] 超载 类型 超载值 作用深度 作用宽度 距坑边距 形式 长度 序号 (kPa,kN/m) (m) (m) (m) (m)

1 30.000 0.000 5.000 2.600 条形 --- [ 土层信息 ] 土层数 3 坑内加固土 否 内侧降水最终深度(m) 2.100 外侧水位深度(m) 6.200 [ 土层参数 ] 层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角 与锚固体摩 粘聚力 内摩擦角 (m) (kN/m3) (kN/m3) (kPa) (度) 擦阻力(kPa) 水下(kPa) 水下(度)

1 素填土 1.20 18.0 --- 15.00 5.00 20.0 --- --- 2 粉砂 6.30 21.0 11.0 5.00 22.50 70.0 5.00 22.50 3 粉砂 11.50 21.0 11.0 --- --- 60.0 8.70 24.90 [ 设计结果 ] [ 整体稳定验算 ] 天然放坡计算条件: 计算方法：瑞典条分法 应力状态：总应力法 基坑底面以下的截止计算深度: 0.00m 基坑底面以下滑裂面搜索步长: 5.00m 条分法中的土条宽度: 1.00m 天然放坡计算结果: 道号 整体稳定 半径 圆心坐标 圆心坐标 安全系数 R(m) Xc(m) Yc(m)

1 1.576 3.655 1.538 3.873 2 1.414 3.693 0.886 3.585

2-2剖面

验算项目: [ 验算简图 ] [ 验算条件 ] [ 基本参数 ]

所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-2012 基坑深度： 2.700(m) 基坑内地下水深度： 3.200(m) 基坑外地下水深度： 6.120(m) 基坑侧壁重要性系数： 1.000 土钉荷载分项系数： 1.250 土钉抗拔安全系数： 1.600 整体滑动分项系数： 1.300 [ 坡线参数 ]

坡线段数 1 序号 水平投影(m) 竖向投影(m) 倾角(°) 1 1.376 2.700 63.0

[ 土层参数 ] 土层层数 2 层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角 与锚固体摩阻力 与土钉摩阻力 水土 (m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa) 1 粘性土 3.600 19.1 9.1 20.9 18.4 90.0 90.0 合算 2 粉砂 5.800 21.0 11.0 8.7 24.9 60.0 60.0 分算

[ 超载参数 ] 超载数 1 序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m) 1 局部均布 30.000 0.000 5.000 0.924 条形

[ 土钉参数 ] 土钉道数 2 序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋 1 1.500 1.000 15.0 70 6.000 1E18 2 1.500 1.000 15.0 70 6.000 1E18

[ 花管参数 ] 基坑内侧花管排数 0 基坑内侧花管排数 0

[ 锚杆参数 ] 锚杆道数 0 [ 坑内土不加固 ] [ 验算结果 ] [ 局部抗拉验算结果 ] 工况 开挖深度 破裂角 支锚号 支锚长度 受拉荷载标准值 抗拔承载力标准值 抗拉承载力标准值 安全系数 (m) (度) (m) Nkj(kN) Rkj(kN) Rkj(kN) 抗拔 抗拉 1 1.200 40.7 0 2 2.200 40.7 1 6.000 0.0 106.5 101.8 999.000 999.000 3 2.700 40.7 1 6.000 0.0 101.4 101.8 999.000 999.000 2 6.000 0.7 111.6 101.8 155.870 142.152

[ 内部稳定验算结果 ] 工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m) 1 2.627 1.522 3.957 2.571 2 2.482 0.327 5.105 4.605 3 2.779 -0.797 5.494 5.552

3-3剖面

验算项目: [ 验算简图 ]

---------------------------------------------------------------------- [ 验算条件 ] [ 基本参数 ] 所依据的规程或方法：《建筑基坑支护技术规程》JGJ 120-2012 基坑深度： 6.200(m) 基坑内地下水深度： 6.700(m) 基坑外地下水深度： 7.110(m) 基坑侧壁重要性系数： 1.000 土钉荷载分项系数： 1.250 土钉抗拔安全系数： 1.600 整体滑动分项系数： 1.300 [ 坡线参数 ] 坡线段数 1 序号 水平投影(m) 竖向投影(m) 倾角(°) 1 5.021 6.200 51.0 [ 土层参数 ] 土层层数 3 层号 土类名称 层厚 重度 浮重度 粘聚力 内摩擦角 与锚固体摩阻力 与土钉摩阻力 水土 (m) (kN/m^3) (kN/m^3) (kPa) (度) (kPa) (kPa) 1 粘性土 2.000 19.7 --- 22.4 19.3 85.0 85.0 --- 2 粘性土 1.000 19.1 --- 20.9 18.4 90.0 90.0 --- 3 粉砂 6.300 21.0 11.0 5.0 22.5 70.0 70.0 分算

[ 超载参数 ] 超载数 1 序号 超载类型 超载值(kN/m) 作用深度(m) 作用宽度(m) 距坑边线距离(m) 形式 长度(m) 1 局部均布 30.000 0.000 10.000 0.979 条形

[ 土钉参数 ] 土钉道数 4 序号 水平间距(m) 垂直间距(m) 入射角度(度) 钻孔直径(mm) 长度(m) 配筋 1 1.500 1.200 15.0 70 9.000 1E18 2 1.500 1.500 15.0 70 9.000 1E18 3 1.500 1.500 15.0 70 6.000 1E18 4 1.500 1.500 15.0 70 6.000 1E18

[ 花管参数 ] 基坑内侧花管排数 0 基坑内侧花管排数 0 [ 锚杆参数 ] 锚杆道数 0 [ 坑内土不加固 ] [ 验算结果 ] [ 局部抗拉验算结果 ] 工况 开挖深度 破裂角 支锚号 支锚长度 受拉荷载标准值 抗拔承载力标准值 抗拉承载力标准值 安全系数 (m) (度) (m) Nkj(kN) Rkj(kN) Rkj(kN) 抗拔 抗拉 1 1.500 35.2 0 2 3.000 35.0 1 9.000 0.0 150.2 101.8 999.000 999.000 3 4.500 35.6 1 9.000 0.0 138.4 101.8 999.000 999.000 2 9.000 16.5 127.9 101.8 7.735 6.157 4 6.000 35.9 1 9.000 0.0 126.9 101.8 999.000 999.000 2 9.000 3.6 116.6 101.8 32.017 27.960 3 6.000 35.4 80.4 101.8 2.271 2.877 5 6.200 35.9 1 9.000 0.0 125.4 101.8 999.000 999.000 2 9.000 3.6 115.3 101.8 31.740 28.026 3 6.000 16.9 79.1 101.8 4.682 6.028 4 6.000 19.4 89.0 101.8 4.579 5.234

[ 内部稳定验算结果 ] 工况号 安全系数 圆心坐标x(m) 圆心坐标y(m) 半径(m) 1 2.713 4.753 8.259 3.683 2 1.949 4.250 7.383 4.500 3 1.631 1.632 8.997 7.302 4 1.375 -0.638 9.600 9.434 5 1.524 -0.901 9.423 9.466

4-4剖面

合集下载

土钉墙支护计算计算(准确)精编版

土钉墙支护计算计算(准确)精编版

土钉墙支护计算计算书本计算书参照《建筑基坑支护技术规程》JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1、基本参数：侧壁安全级别：二级基坑开挖深度h(m)：7.430；土钉墙计算宽度b'(m)：100；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分块数：/；不考虑地下水位影响；2、荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布20.00 4.86 53、地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 极限摩擦阻力(m) (kN/m3) (°) (kPa) (kPa)1 填土 1.30 18.00 18.00 12.00 80.002 粘性土 1.30 18.00 20.00 25.00 100.003 粉土 3.10 19.00 25.00 18.00 110.004 粘性土 1.20 18.00 20.00 25.00 100.005 粉砂 4.10 19.00 35.00 18.00 115.004、土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)1 7.43 3.00 100.00土钉数据：序号直径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 150 6.00 15.00 1.50 1.50二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《建筑基坑支护技术规程》JGJ 120-99，R=1.25γ0T jk1、其中土钉受拉承载力标准值T jk按以下公式计算：T jk=ζe ajk s xj s zj/cosαj其中ζ--荷载折减系数e ajk --土钉的水平荷载s xj、s zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：ζ=tan[(β-φk)/2](1/(tan((β+φk)/2))-1/tanβ)/tan2(45°-φ/2)其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算书(下载)

土钉墙支护计算书(下载)

土钉墙支护计算书(下载)-CAL-FENGHAI.-(YICAI)-Company One1土钉墙支护计算书0工程；属于框架结构;地上0层;地下0层；建筑高度：；标准层层高：；总建筑面积：平方米；总工期：0天；施工单位：。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

本计算书参照《建筑基坑支护技术规程》 JGJ120-99 中国建筑工业出版社出版《建筑施工计算手册》江正荣编着中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编着人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1.基本参数：侧壁安全级别：二级基坑开挖深度h(m)：；土钉墙计算宽度b'(m)：；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层内的内摩擦角；条分方法：费伦纽斯法；条分块数：20；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：；基坑内侧水位到坑顶的距离(m)：；荷载参数：序号类型面荷载q(kPa) 基坑边线距离(m) 宽度(m)1 局布地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 计算类型极限摩擦阻力(m) kN/m3 (°) (kPa) (kPa)1 粘性土土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)土钉数据：序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)12二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《规范》JGJ 120-99，.125=RγoTjk1、其中土钉受拉承载力标准值Tjk按以下公式计算：T jk=ζe ajk S xj S zj/COSαj其中ζ--荷载折减系数e ajk--土钉的水平荷载S xj、S zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：其中β--土钉墙坡面与水平面的夹角。

土钉墙支护计算书(下载)

土钉墙支护计算书(下载)

土钉墙支护计算书0工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

本计算书参照《建筑基坑支护技术规程》 JGJ120-99 中国建筑工业出版《建筑施工计算手册》江正荣编著中国建筑工业、《实用土木工程手册》第三版文渊编著人民教同、《地基与基础》第三版中国建筑工业、《土力学》等相关文献进行编制。

土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。

一、参数信息:1.基本参数：侧壁安全级别：二级基坑开挖深度h(m)：6.000；土钉墙计算宽度b'(m)：13.00；土体的滑动摩擦系数按照tanφ计算，φ为坡角水平面所在土层的摩擦角；条分方法：费伦纽斯法；条分块数：20；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：5.500；基坑侧水位到坑顶的距离(m)：6.500；荷载参数：序号类型面荷载q(kPa) 基坑边线距离(m) 宽度(m)1 局布 10.00 1.50 2.00地质勘探数据如下：：序号土名称土厚度坑壁土的重度γ 坑壁土的摩擦角φ 聚力C 计算类型极限摩擦阻力(m) kN/m3 (°) (kPa) (kPa)1 粘性土 8.00 18.00 30.00 15.00 112.00土钉墙布置数据：放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m)0 6.00 1.80 2.50土钉数据：序号孔径(mm) 长度(m) 入射角(度) 竖向间距(m) 水平间距(m)1 120.00 3.00 20.00 2.00 1.002 120.00 5.00 20.00 1.50 1.00二、土钉(含锚杆)抗拉承载力的计算:单根土钉受拉承载力计算，根据《规》JGJ 120-99，=.1RγoTjk251、其中土钉受拉承载力标准值Tjk按以下公式计算：T jk=ζe ajk S xj S zj/COSαj其中ζ--荷载折减系数e ajk--土钉的水平荷载S xj、S zj--土钉之间的水平与垂直距离αj--土钉与水平面的夹角ζ按下式计算：其中β--土钉墙坡面与水平面的夹角。

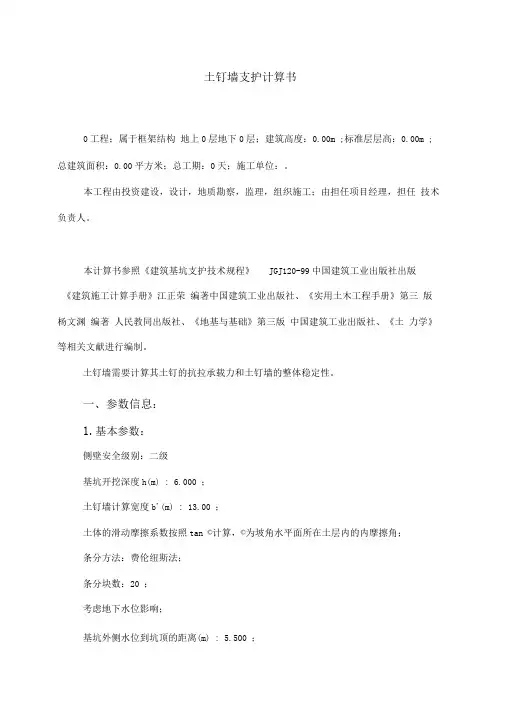

土钉墙支护计算书
