第14章集成电路版图设计资料
8/8/2019
共85页
34
MOS dummy
• 在MOS两侧增加dummy poly。
• 添加dummy管，可以提 供更好的环境一致性。
8/8/2019
共85页
35
RES dummy
• 类似于MOS dummy方法增加dummy，有时会在四 周都加上。
8/8/2019
共85页
36
CAP dummy
共85页
4
• 第二张mask定义为active mask。 有源区用来定义管子的栅以及允许注入的p型或者n型扩散的源漏区。
8/8/2019
共85页
5
• 第三张mask为poly mask： 包含了多晶硅栅以及需要腐蚀成的形状。
8/8/2019
共85页
6
• 第四张mask定义为n＋mask， 用来定义需要注入n＋的区域。
• 不同的工艺线和工艺流程，电学参数有所不同。
• 描述内容：晶体管模型参数、各层薄层电阻、层与层间的 电容等。
• 几何设计规则是图形编辑的依据，电学设计规则是分析计 算的依据。
8/8/2019
• 完成一个反相器的版图设计
8/8/2019
8/8/2019
8/8/2019
8/8/2019
8/8/2019
8/8/2019
共85页
37
Interconnect
• 关键走线与左右或上下走线的屏蔽采用相同层或 中间层连接VSS来处理。
• 也可增大两者间的间距来减少耦合。
8/8/2019
共85页
38
Guard Ring的设计
8/8/2019
共85页
39
深阱guard ring
本科生课-集成电路版图设计-实验报告
西安邮电大学集成电路版图设计实验报告学号：XXX姓名：XX班级：微电子XX日期：20XX目录实验一、反相器电路的版图验证1)反相器电路2)反相器电路前仿真3)反相器电路版图说明4)反相器电路版图DRC验证5)反相器电路版图LVS验证6)反相器电路版图提取寄生参数7)反相器电路版图后仿真8)小结实验二、电阻负载共源放大器版图验证9)电阻负载共源放大器电路10)电阻负载共源放大器电路前仿真11)电阻负载共源放大器电路版图说明12)电阻负载共源放大器电路版图DRC验证13)电阻负载共源放大器电路版图LVS验证14)电阻负载共源放大器电路版图提取寄生参数15)电阻负载共源放大器电路版图后仿真16)小结实验一、反相器电路的版图验证1、反相器电路反相器电路由一个PMOS、NPOS管，输入输出端、地、电源端和SUB 端构成，其中VDD接PMOS管源端和衬底，地接NMOS管的漏端，输入端接两MOS管栅极，输出端接两MOS管漏端，SUB端单独引出，搭建好的反相器电路如图1所示。
图1 反相器原理图2、反相器电路前仿真通过工具栏的Design-Create Cellview-From Cellview将反相器电路转化为symbol，和schemetic保存在相同的cell中。
然后重新创建一个cell，插入之前创建好的反相器symbol，插入电感、电容、信号源、地等搭建一个前仿真电路，此处最好在输入输出网络上打上text，以便显示波形时方便观察，如图2所示。
图2 前仿真电路图反相器的输入端设置为方波信号，设置合适的高低电平、脉冲周期、上升时间、下降时间，将频率设置为参数变量F，选择瞬态分析，设置变量值为100KHZ，仿真时间为20u，然后进行仿真，如果仿真结果很密集而不清晰可以右键框选图形放大，如图3所示。
图3 前仿真结果3、反相器电路版图说明打开之前搭建好的反相器电路，通过Tools-Design Synthesis-Laout XL新建一个同cell目录下的Laout文件，在原理图上选中两个MOS管后在Laout中选择Create-Pick From Schematic从原理图中调入两个器件的版图模型。
集成电路版图设计(适合微电子专业)
①了解工艺现状，确定工艺路线
确定选用标准pn结隔离或对通隔离工艺或等平面 隔离工艺。由此确定工艺路线及光刻掩膜版的块数。 由制版和光刻工艺水平确定最小接触孔的尺寸和 光刻套刻精度。光刻工艺的分辨率，即能刻蚀图形的 最小宽度，受到掩膜分辨率、光刻胶分辨率、胶膜厚 度、横向腐蚀等多因素的限制。套刻精度与光刻机的 精度和操作人员的熟练程度关系密切。
功能设计 设 计 逻辑设计 电路设计 功能图 逻辑图 电路图 符号式版图 , 版图
图
版图设计
12
举例：
功能描述 x=a’b+ab’ 的逻辑图
13
CMOS与非门的电路图
14
场SiO2
栅SiO2 栅SiO2
CMOS反相器的掩膜版图
15
版图设计就是按照线路的要求和一定 的工艺参数，设计出元件的图形并进行排 列互连，以设计出一套供IC制造工艺中使 用的光刻掩膜版的图形，称为版图或工艺 复合图。 版图设计是制造IC的基本条件，版图 设计是否合理对成品率、电路性能、可靠 性影响很大，版图设计错了，就一个电路 也做不出来。若设计不合理，则电路性能 和成品率将受到很大影响。版图设计必须 与线路设计、工艺设计、工艺水平适应。 版图设计者必须熟悉工艺条件、器件物理、 电路原理以及测试方法。 16
23
要了解采用的管壳和压焊工艺。封 装形式可分为金属圆筒塑(TO-5型)、扁 平封装型和双列直插型(DIP)等多种，管 芯压点分布必须和管壳外引脚排列相吻 合。当采用热压焊时，压焊点的面积只 需70μm×70μm，超声压焊需 100μm×100μm ~125μm×25μm，金丝 球焊需125μm ×125μm，金丝球焊牢固 程度高，金丝在靠近硅片压点处是垂直 的，可压到芯片纵深处(但必须使用温度 SiO2纯化层)，使用起来很灵活。
集成电路版图设计
02 集成电路版图设计基础
CHAPTER
电路设计基础
01
模拟电路设计
02
运算放大器
03
比较器
04
触发器
电路设计基础
01
数字电路设计
02
组合逻辑电路
时序逻辑电路
03
04
可编程逻辑电 路
版图设计基础
版图编辑软件 ICEDrawer
版图设计基础
01
Laker
02
P甩 Pro
版图设计规则
03
版图设计基础
管的形状和尺寸等。
案例二：低功耗模拟电路版图设计
总结词
通过优化模拟电路的版图设计，实现低功耗的目的， 以满足便携式电子设备和物联网等领域的需求。
详细描述
低功耗模拟电路版图设计需要考虑模拟电路的性能和 功耗等方面，同时还需要考虑噪声和失真等方面的因 素。为了实现低功耗的设计，需要采用优化的版图设 计方法，如使用低阻抗的走线、优化晶体管的形状和 尺寸等。
3
antenna effect simulation
物理验证基础 01
P/R/O/L/C分析
热学参数分析（T）
03
02
电学参数分析（P/R/O）
电磁兼容性分析（EMC）
04
03 集成电路版图设计技术
CHAPTER
逻辑电路版图设计
逻辑电路
逻辑电路是实现逻辑运算和逻辑控制的电路，分为组合逻 辑电路和时序逻辑电路。在版图设计中，需要考虑到电路 的复杂性、功耗、速度等因素。
提高芯片的可测试性。
可制造性版图设计实践
符合制造规范
遵循制造规范和流程，确保版图设计具有良好的可制 造性。
集成电路版图设计9——
共用电源节点以节省面积； 确定源极连接和漏极连接所需接触孔的最小数目；
（栅长乘以栅宽，称为栅区），因为不能改变栅长 和栅宽，所以无法改变寄生电容。
但可以在不改变栅区大小的情况下减少寄生电阻—
—把晶体管分裂成小的晶体管，并将其并联，每个 晶体管的相同端必须被连接在一起，这样有效栅宽 没有改变，但寄生电阻减小了。
L
W
Ⅰ
Ⅱ
Ⅲ
Ⅳ S G
D
源漏区共用
Ⅰ A B A Ⅱ B A Ⅲ B A Ⅳ B
KP KN
KN
n W
tox
W K L L
工艺设计规则
用特定工艺制造电路的物理掩膜版图都必须遵循一
系列几何图形排列的故则，这些规则称为版图设计 规则。
通过适度的图形排列可以得到较高的成品率，通过
将芯片上不同的器件进行高密度放置能得到更高的 面积利用率，但这两者常常是相互矛盾的。
接触和通孔：用于确定绝缘层上的切口（cut）。绝缘层用 于分隔导体层，并且允许上下层通过切口或“接触”孔进行 连接，像金属通孔或接触孔就是这类例子。在钝化层上为绑 定pad开孔则是接触层的另一种情况。
分层和连接（2）
注入层：这些层并不明确地规定一个新的分
层或者接触，而是去定制或改变已经存在的 导体层的性质。 绘图层：制版工艺所要求的最小数目的层 掩模层：生成光学掩膜 隔离层：隐含于掩模层之中 绘制的图形的方式——“多边形”（polygon） 和“线形”（path）
接口到该设计的各部分之间的电源电阻（电源线
的宽度、电源线网格）； 与其他设计的接口（单元排列、与其他单元进行 无缝接合的单元设计）； 阱接触孔和衬底接触孔通常都是连接到电源上的。
电路版图设计与规则(参考模板)
第三章集成电路版图设计每一个电路都可以做的很完美,对应的版图也可以画的很艺术，需要的是耐心和细心，当然这需要知识，至少我这么认为。
3.1认识设计规则（design rule）什么是设计规则？根据实际工艺水平(包括光刻精度、刻蚀能力、对准容差等)和成品率要求，给出的一组同一工艺层及不同工艺层之间几何尺寸的限制，主要包括线宽、间距、覆盖、露头、凹口、面积等规则，分别给出它们的最小值，以防止掩膜图形的断裂、连接和一些不良物理效应的出现。
芯片上每个器件以及互连线都占有有限的面积。
它们的几何图形形状由电路设计者来确定。
（从图形如何精确地光刻到芯片上出发，可以确定一些对几何图形的最小尺寸限制规则，这些规则被称为设计规则）制定设计规则的目的：使芯片尺寸在尽可能小的前提下，避免线条宽度的偏差和不同层版套准偏差可能带来的问题，尽可能地提高电路制备的成品率。
设计规则中的主要内容：Design Rule通常包括相同层和不同层之间的下列规定：最小线宽 Minimum Width最小间距 Minimum Spacing最小延伸 Minimum Extension最小包围 Minimum Enclosure 最小覆盖 Minimum Overlay集成电路版图设计规则通常由集成电路生产线给出，版图设计者必须严格遵守！！！3.2模拟集成电路版图设计中遵从的法则3.2.1电容的匹配对于IC layout工程师来说正确地构造电容能够达到其它任何集成元件所不能达到的匹配程度。
下面是一些IC版图设计中电容匹配的重要规则。
1）遵循三个匹配原则：它们应该具有相同方向、相同的电容类型以及尽可能的靠近。
这些规则能够有效的减少工艺误差以确保模拟器件的功能。
2）使用单位电容来构造需要匹配的电容，所有需要匹配的电容都应该使用这些单位电容来组成，并且这些电容应该被并联，而不是串联。
3）使用正方块电容，并且四个角最好能够切成45度角。
周长变化是导致不匹配的最主要的随机因素，周长和面积的比值越小，就越容易达到高精度的匹配。
集成电路版图设计报告

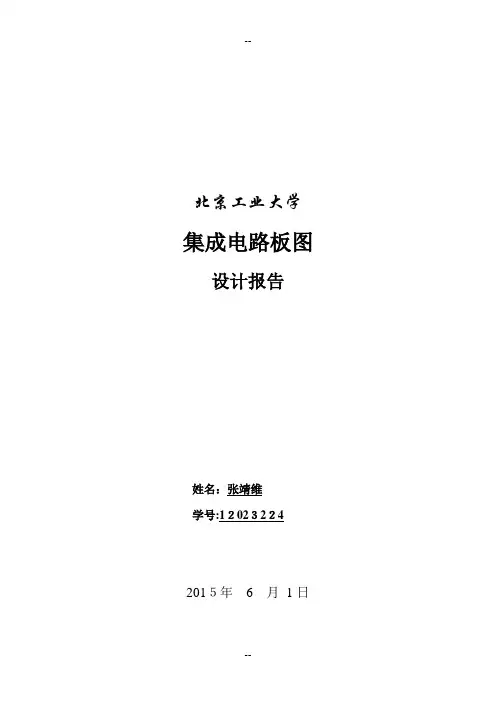

北京工业大学集成电路板图设计报告姓名：张靖维学号：12023224 2015年6 月1日目录目录 (1)1 绪论 (2)1.1 介绍 (2)1.1.1 集成电路的发展现状 (2)1.1.2 集成电路设计流程及数字集成电路设计流程 (2)1.1.3 CAD发展现状 (3)2 电路设计 (4)2.1 运算放大器电路 (4)2.1.1 工作原理 (4)2.1.2 电路设计 (4)2.2 D触发器电路 (12)2.2.1 反相器 (12)2.2.2 传输门 (12)2.2.3 与非门 (13)2.2.4 D触发器 (14)3 版图设计 (15)3.1 运算放大器 (15)3.1.1 运算放大器版图设计 (15)3.2 D触发器 (16)3.2.1 反相器 (16)3.2.2 传输门 (17)3.2.3 与非门 (17)3.2.4 D触发器 (18)4 总结与体会 (19)1 绪论随着晶体管的出现，集成电路随之产生，并极大地降低了电路的尺寸和成本。
而由于追求集成度的提高，渐渐设计者不得不利用CAD工具设计集成电路的版图，这样大大提高了工作效率。
在此单元中，我将介绍集成电路及CAD发展现状，本次课设所用EDA工具的简介以及集成电路设计流程等相关内容。
1.1 介绍1.1.1集成电路的发展现状2014年，在国家一系列政策密集出台的环境下，在国内市场强劲需求的推动下，我国集成电路产业整体保持平稳较快增长，开始迎来发展的加速期。
随着产业投入加大、技术突破与规模积累，在可以预见的未来，集成电路产业将成为支撑自主可控信息产业的核心力量，成为推动两化深度融合的重要基础。
、1.1.2集成电路设计流程及数字集成电路设计流程集成电路设计的流程一般先要进行软硬件划分，将设计基本分为两部分：芯片硬件设计和软件协同设计。
芯片硬件设计包括：功能设计阶段，设计描述和行为级验证，逻辑综合，门级验证（Gate-Level Netlist Verification），布局和布线。
《集成电路版图设计》(第二章)PPT课件
方式二：选择Attach
基于Cadence系统的 全定制版图设计基础
基于Cadence系统的 全定制版图设计基础
三、显示文件准备
LSW窗口：
✓ nwell是N 阱，PMOS管做在N阱中； ✓ ndiff是N型扩散区，也叫N型有源区（active），用来做NMOS管； ✓ pdiff是P型扩散区，也叫P型有源区，用来做PMOS管； ✓ nimp是N型扩散区注入层； ✓ pimp是P型扩散区注入层； ✓ poly是多晶层，主要用来做管子的栅极； ✓ cont是接触孔contact； ✓ metal1是一铝层； ✓ via1是一铝层和二铝层之间的连接孔，称为通孔； ✓ metal2是二铝层； ✓ pad是压焊点所在的层； ✓ 其它还包括一些特殊器件上的标识层等等
3、单元的宽长比设 置原则——最常见 宽长比的设置
逻辑图中每一 个管子宽长比 的设置
基于Cadence系统的 全定制版图设计基础
3、单元的宽长 比设置原则— —最常见宽长 比的设置（续）
单元符号的建立和 Label的设置
基于Cadence系统的 全定制版图设计基础
3、单元的宽长比 设置原则——其它 宽长比的设置
基于Cadence系统的 全定制版图设计基础
第一部分、D508项目逻辑图的准备
一、逻辑图输入工具启动
二、一个传输门逻辑图及符 号的输入流程
三、D508项目单元逻辑图的准备 四、D508项目总体逻辑图的准备
第二部分、D508项目版图输入准备
一、设计规则准备 二、工艺文件准备 三、显示文件准备
第三部分、版图设计步骤及操作
三、显示文件准备（续）
基于Cadence系统的 全定制版图设计基础
Display Resource Editor 窗口：
集成电路版图设计报告
北京工业大学集成电路板图设计报告姓名：张靖维学号:1２02３2２4 201５年6月1日目录目录 ................................................................................................................... 错误!未定义书签。
１绪论ﻩ错误!未定义书签。
1.１介绍ﻩ错误!未定义书签。
1.1.1 集成电路的发展现状ﻩ错误!未定义书签。
1.1.2集成电路设计流程及数字集成电路设计流程ﻩ错误!未定义书签。
1.1.3ＣAＤ发展现状ﻩ错误!未定义书签。
２电路设计ﻩ错误!未定义书签。
2.1 运算放大器电路ﻩ错误!未定义书签。
2.1．１工作原理 (4)2．1．2电路设计.......................................................................... 错误!未定义书签。
2.2 D触发器电路 ..................................................................................... 错误!未定义书签。
２．2．１反相器ﻩ错误!未定义书签。
2.2.2 传输门...................................................................................... 错误!未定义书签。
2.2．3 与非门ﻩ错误!未定义书签。
2.2.４D触发器 (14)3 版图设计 ....................................................................................................... 错误!未定义书签。
3.1运算放大器ﻩ错误!未定义书签。
集成电路版图设计-59页PPT资料
3.5 dracula验证流程
• 使用Dracula 和Diva 的第一步是编写与自己的工艺一致 的命令文件，包括DRC、 ERC、 LVS、 LPE 文件。
3.6 dracula验证流程
3.7 dracula验证流程
3.8 参考及帮助
• 与版图验证有关的在线文档主要有以下 几个。InQuery 是用来显示验证结果的：
版图设计师的工作是将所设计的电路转换为图形描述格 式，即设计工艺过程需要的各种各样的掩膜版，定义这 些掩膜版几何图形的过程即Layout；
层次化、模块化的布局方式可提高布局的效率；
1.1 人工版图设计必要性
• 需要人工设计版图的场合 1、数字电路版图单元库的建立 2、绝大部分的数模混合电路 3、其它自动布线不能满足要求的设计
1.14电源线
1.15 掩蔽技术
• 掩蔽技术可以防护来自于或者去向衬底的电容耦 合。可以减小两条金属线之间的cross-talk
第二部分 Cadence版图设计工具 Virtuoso Layout Editor 介绍
2.1 版图规划与步骤
• 版图设计通常包括：模块化分；模块布局 (Pin的位置 和方向)；器件的布局和连接；块之间连结；I/O的位置 和连接
• 显示对于版图设计也很重要因此一定要有自己 的显示文件display.drf
2.4启动
• 启动版图大师的指令有： • Icfb：Full IC design environment • LayoutPlus: layout editor+diva • Layout: layout editor • 通过上述方法启动版图大师后，就会出
2.24 Layout (Design) Rules (VI)
