弧垂计算

百米弧垂计算公式百米弧垂计算公式是用来计算百米弧垂的数学公式。

百米弧垂是指从地面到弧线上某一点的垂直距离，通常用于工程测量和建筑设计中。

百米弧垂计算公式可以通过三角函数来推导得出。

假设弧线的半径为R，弧线上某一点的弧长为S，则根据三角函数的定义，可以得到以下关系式：sin(α) = S / 2R其中，α表示弧线上某一点的弧度。

根据公式，可以推导出百米弧垂的计算公式：h = R - R * cos(α)其中，h表示百米弧垂的高度。

在实际应用中，我们通常已知弧长或者角度，需要计算百米弧垂的高度。

这时，我们可以利用已知的数据，代入公式进行计算。

例如，假设弧线的半径为100米，弧线上某一点的弧长为50米。

我们可以将这些数据代入公式，计算出百米弧垂的高度：h = 100 - 100 * cos(50 / 100) ≈ 59.02米因此，根据给定的数据，百米弧垂的高度约为59.02米。

百米弧垂计算公式在实际工程测量和建筑设计中具有重要作用。

通过计算百米弧垂的高度，可以帮助工程师和设计师准确地确定建筑物的高度和位置。

同时，百米弧垂计算公式也可以用于测量山地的高度和坡度，对于地理勘测和地质研究也有一定的应用价值。

除了百米弧垂计算公式，还有其他与弧线相关的计算公式。

例如，弧长的计算公式可以通过角度和半径来计算：S = α * R其中，S表示弧长，α表示角度。

圆心角的计算公式可以通过弧长和半径来计算：α = S / R这些公式在实际应用中也有一定的作用，可以帮助我们计算弧线的相关参数。

百米弧垂计算公式是一种用来计算百米弧垂的数学公式。

通过代入已知的数据，可以准确地计算出百米弧垂的高度。

在工程测量和建筑设计中，百米弧垂计算公式具有重要的应用价值，可以帮助我们确定建筑物的高度和位置。

同时，还有其他与弧线相关的计算公式，可以帮助我们计算弧线的弧长和圆心角。

这些公式在实际应用中具有一定的作用，可以提高工作效率和准确性。

希望本文能够对读者理解和应用百米弧垂计算公式有所帮助。

架空线弧垂计算公式一、引言架空线是指高压电力线路、电缆线路等悬空在空中的输电线路。

在设计和施工过程中，需要进行线弧垂计算，以确保线路的安全运行。

本文将介绍一种常用的架空线弧垂计算公式。

二、线弧垂的定义线弧垂是指架空线路两个支柱间的导线在自重和外力作用下的垂直偏移量。

线弧垂的大小与线路的材料、跨距、温度和风速等因素有关。

三、架空线弧垂计算公式架空线弧垂的计算公式可以通过力学原理推导得到。

一种常用的计算公式如下：线弧垂 = (L^2 * w)/(8 * T)其中，L表示两个支柱间的跨距，w表示线路的单位长度重量，T表示线路的张力。

四、公式的解释1. 跨距（L）：跨距是指架空线路两个支柱之间的距离。

跨距的大小决定了线弧垂的大小，通常以米（m）为单位。

2. 单位长度重量（w）：单位长度重量是指线路每米长度的重量。

单位长度重量的大小与线路的材料有关，通常以千克/米（kg/m）为单位。

3. 张力（T）：张力是指线路受到的拉力。

张力的大小与线路的材料、跨距、温度和风速等因素有关，通常以牛顿（N）为单位。

五、应用示例为了更好地理解架空线弧垂计算公式的应用，下面给出一个示例。

假设某条架空线路的跨距为100米，单位长度重量为1千克/米，张力为1000牛顿。

根据上述公式，可以计算出线弧垂的大小为：线弧垂 = (100^2 * 1)/(8 * 1000) = 1.25米因此，在该示例中，线弧垂的大小为1.25米。

六、注意事项1. 在实际应用中，还需考虑其他因素对线弧垂的影响，如温度、风速等。

可以根据实际情况进行修正计算。

2. 线弧垂的大小应符合相关的设计规范。

不同类型的线路在设计时会有不同的线弧垂要求。

3. 在施工过程中，应注意线路的材料、张力等参数的准确测量，以保证计算结果的准确性。

七、总结架空线弧垂计算公式是设计和施工过程中的重要工具，可以帮助工程师准确计算线路的线弧垂。

通过合理的线弧垂计算，可以确保线路的安全运行，提高电力系统的可靠性和稳定性。

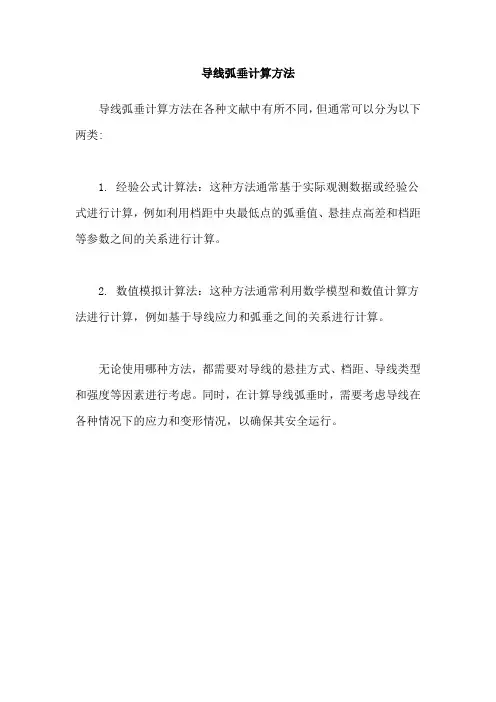

导线弧垂计算方法
导线弧垂计算方法在各种文献中有所不同，但通常可以分为以下两类:
1. 经验公式计算法：这种方法通常基于实际观测数据或经验公式进行计算，例如利用档距中央最低点的弧垂值、悬挂点高差和档距等参数之间的关系进行计算。

2. 数值模拟计算法：这种方法通常利用数学模型和数值计算方法进行计算，例如基于导线应力和弧垂之间的关系进行计算。

无论使用哪种方法，都需要对导线的悬挂方式、档距、导线类型和强度等因素进行考虑。

同时，在计算导线弧垂时，需要考虑导线在各种情况下的应力和变形情况，以确保其安全运行。

[架线]导地线各种弧垂的含义及计算方法（附计算表格），彻底弄懂弧垂01-导地线各种弧垂的含义弧垂，又叫弛度，行业外叫“挠度”。

一般定义为：导线悬挂曲线上任意一点到两侧悬挂点连线之间的垂直距离（即任意点弧垂）。

在工程设计、施工、运行中，涉及到观测弧垂、竣工弧垂、平视弧垂（分小平视弧垂和大平视弧垂）、任意点弧垂、最大弧垂、中点弧垂和百米弧垂等诸多术语。

我们施工平时常用的弧垂，有观测弧垂、竣工弧垂、百米弧垂。

为方便初学者使用，将各种弧垂的含义逐一解释如下。

1）观测弧垂，就是某一温度下，现场观测时需要达到的弧垂。

高差不大的情况下，观测弧垂=竣工弧垂，只有连续倾斜地形工况下，才需要区分观测弧垂和竣工弧垂。

施工时，需要根据设计图纸要求，先计算竣工弧垂，然后根据计算出来的竣工弧垂，进一步计算出观测弧垂和线夹安装位置调整值（俗称“爬山值”）。

当导地线弧垂稳定达到观测弧垂时，停止紧线，开始进行附件安装，直线塔附件安装时，需要对线夹安装位置进行调整，也就是说线夹安装的位置不一定是导线与滑车的中心，正常线夹安装完毕，悬垂串应呈竖直状态，各档的弧垂由观测弧垂值变成竣工弧垂值。

观测弧垂、紧线弧垂、施工弧垂，基本上都是同一个意思。

孤立档的观测弧垂，在以前，孤立档或构架档紧线，是一端挂好耐张瓷瓶串，然后在另一端不带瓷瓶串紧线，弧垂紧到设计所规定的紧线弧垂时，再将耐张瓷瓶串挂到导线上，由于瓷瓶串自重比载往往比导线重很多，弧垂会发生变化。

紧线完毕挂耐张串前的弧垂，称之为观测弧垂、紧线弧垂或施工弧垂，两侧瓷瓶串均安装完毕后的弧垂，叫竣工弧垂。

如今的紧线施工工艺，是两端均带瓷瓶串紧线，其中一端事先压接完毕，另一端通过卡线器、钢丝绳短套临时与瓷瓶串金具连接，紧线完毕画印、断线压接，然后过牵引挂到金具上，弧垂直接定型，直接达到竣工弧垂。

2）竣工弧垂，附件安装完毕之后的弧垂值，是与观测弧垂、紧线弧垂、施工弧垂相对而言的。

通过上面观测弧垂的阐述，相信大家已经有了初步的理解。
