架空电力线路导线弧垂计算表

弧垂标准范围安规一、220kV至500kV的，导地线弧垂允许偏差是±2.5%，大跨越±1%且不得大于1m；导、地线相间弧垂偏差不得超过300mm，大跨越不得超过500mm；同相子导线间弧垂偏差不得超过：220kV为80mm，330kV至500kV为50mm。

起重机、高空作业车和铲车等施工机械操作正常活动范围及起重机臂架、吊具、辅具、钢丝绳及吊物等与带电设备的安全距离不得小于表5的规定，且应设专人监护。

如小于表5、大于表1 所示安全距离时应制定机械操作和现场监控的专项安全措施，并经施工单位和运维部门会审、批准。

小于表1的安全距离时，应停电进行详见DLT 5168至20xx 《110KV至500KV 架空电力线路工程施工质量及评定规程》二、1000kV的与500kV相同三、110kV：220kV至500kV的，导地线弧垂允许偏差是+5%与至2.5%之间，大跨越±1%且不得大于1m；作业时，起重机臂架、吊具、辅具、钢丝绳及吊物等与架空输电线及其他带电体的最小安全距离不准小于表4的规定，且应设专人监护。

导、地线相间弧垂偏差不得超过200mm，大跨越不得超过500mm；无间隔棒双分裂导线同相子导线间弧垂偏差不得超过100mm。

户外10kV及以上高压配电装置场所的行车通道上，应根据表2设置行车安全限高标志。

四、±800kV直流，与500kV交流相同，详见Q/GDW 226至2008《±800kV架空送电线路施工质量检验及评定规程》。

10、20、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于2.7 m（2.5 m）、2.8 m （2.5 m）、2.9m（2.6m），该裸露部分两侧和底部应装设护网。

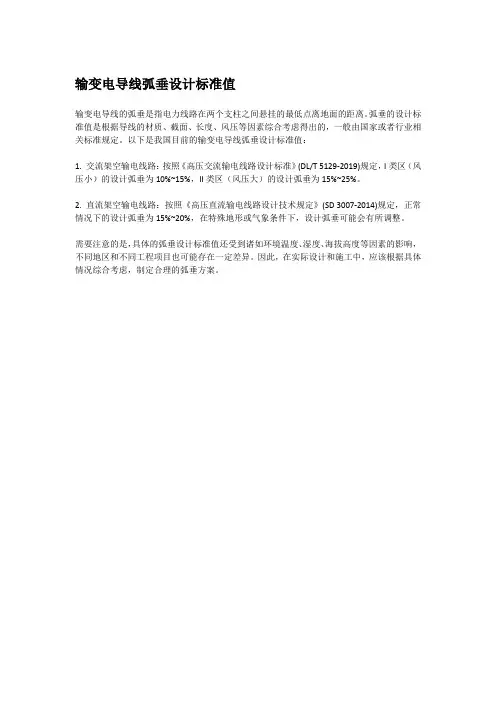

输变电导线弧垂设计标准值
输变电导线的弧垂是指电力线路在两个支柱之间悬挂的最低点离地面的距离。

弧垂的设计标准值是根据导线的材质、截面、长度、风压等因素综合考虑得出的，一般由国家或者行业相关标准规定。

以下是我国目前的输变电导线弧垂设计标准值：
1. 交流架空输电线路：按照《高压交流输电线路设计标准》(DL/T 5129-2019)规定，I类区（风压小）的设计弧垂为10%~15%，II类区（风压大）的设计弧垂为15%~25%。

2. 直流架空输电线路：按照《高压直流输电线路设计技术规定》(SD 3007-2014)规定，正常情况下的设计弧垂为15%~20%，在特殊地形或气象条件下，设计弧垂可能会有所调整。

需要注意的是，具体的弧垂设计标准值还受到诸如环境温度、湿度、海拔高度等因素的影响，不同地区和不同工程项目也可能存在一定差异。

因此，在实际设计和施工中，应该根据具体情况综合考虑，制定合理的弧垂方案。

架空线路导线及地线的要求对架空线路导线及地线的要求主要有以下方面：材料要求、线间距离要求、弧垂要求、对地及交叉跨越要求、导、地线间的连接要求、导线与地线的配合要求等。

总体要求为：选择具有良好电气性能和机械性能的材料，保证安全可靠的运行参数（限距、弧垂等），采用合理的施工工艺。

一、对导、地线材料的要求：1、对导线材料的要求：导线的功能和工况一一传输电能，通电、承受机械荷载。

对其材料的基本要求为：具有良好的导电性能及足够的机械强度，并具有一定的耐腐蚀、耐高温和可加工性能，且重量轻、性能稳定，耐磨损，价格低廉等。

能满足上述要求的材料主要为铝和钢，前者导电性能好但机械强度较差；后者则导电性能差而机械性能好。

因此目前大多用这两种材料组合制作导线，如钢芯铝绞线等。

2、对地线材料的要求：架空地线的作用：引雷入地，减少雷击线路而跳闸的机会，提高线路的耐雷水平，保证线路安全送电。

架空地线的类别:普通架空地线一不与杆塔绝缘，只起引雷入地的作用；绝缘架空地线一与杆塔绝缘，起引雷入地的作用，还可作载波通讯的通道、地线自身的融冰、检修时电动电源及小功率用户的供电等对普通架空地线材料：只要求有较高的机械性能及良好的耐腐蚀性能，一般采用钢绞线。

对绝缘地线材料：较高的机械性能、良好的耐疲劳性、耐腐蚀性能及良好的导电性。

一般采用钢芯铝绞线、铝镁合金绞线和铝包铜绞线等。

以降低通讯衰减，提高通讯质量。

二、导线的线间距离要求：导线的线间距离主要指导线间的水平距离、垂直距离和水平偏移距离。

确定的依据一一保证足够的电气间隙，确保导线之间及导线与杆塔接地。

导线的线路间距离主要取决于以下情况：1)导线风偏后对杆塔的最小空气间隙应满足规程要求；2)档距中央导线之间不得发生闪络和鞭击现象。

实践证明：对110kV以上的线路：因为其绝缘子串较长，风偏角大，其线间距离一般由第一种情况控制。

对110kV以下的线路：绝缘子串较短，而档距中央弧垂最大，故以第二种情况来限制导线间的距离。

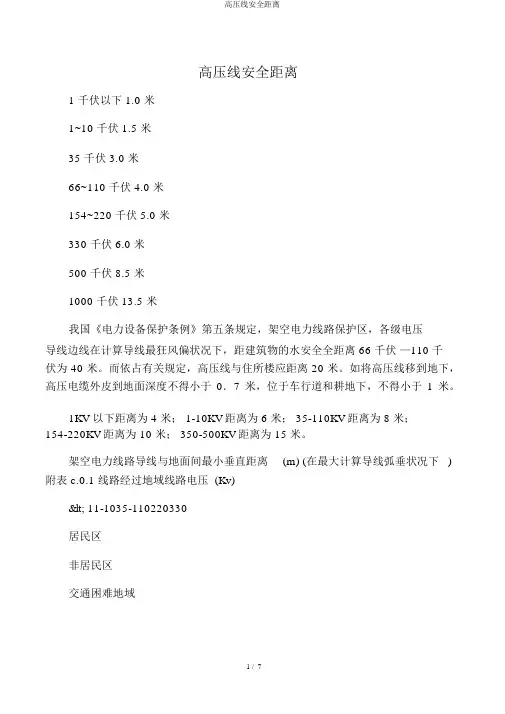

高压线安全距离1 千伏以下 1.0 米1~10 千伏 1.5 米35 千伏 3.0 米66~110 千伏 4.0 米154~220 千伏 5.0 米330 千伏 6.0 米500 千伏 8.5 米1000 千伏 13.5 米我国《电力设备保护条例》第五条规定，架空电力线路保护区，各级电压导线边线在计算导线最狂风偏状况下，距建筑物的水安全全距离 66 千伏—110 千伏为 40 米。

而依占有关规定，高压线与住所楼应距离 20 米。

如将高压线移到地下，高压电缆外皮到地面深度不得小于0．7 米，位于车行道和耕地下，不得小于1 米。

1KV 以下距离为 4 米； 1-10KV距离为 6 米； 35-110KV距离为 8 米；154-220KV距离为 10 米； 350-500KV距离为 15 米。

架空电力线路导线与地面间最小垂直距离(m) (在最大计算导线弧垂状况下)附表 c.0.1 线路经过地域线路电压 (Kv)< 11-1035-110220330居民区非居民区交通困难地域注： 1.居民区：指工业公司地域、港口、码头、火车站、城镇、集镇等人口密集地域；2.非居民区：指居民区之外的地域，固然经常有人、车辆或农业机械抵达，但房子稀罕的地域；3.交通困难地域：指车辆、农业机械不可以抵达的地域。

第附录条架空电力线路与街道行道树 (考虑自然生长高度 )之间最小垂直距离应切合附表的规定。

架空电力线路导线与街道行道树之间最小垂直距离 (考虑树木自然生长高度 ) 附表线路电压 (kV)< 11-1035-110220330最小垂直距离数线路绝缘子个数， 1-2 个是 10kV,3－4 个为 35kV,7-8个是 110kV。

安全距离，有关的规范里有。

我们的塔吊应离高压线多远才是安全的？35kV 3 米110kV 4 米220kV 5 米110kV 绝缘子串片数不低于8 片220 绝缘子串片数不低于16 片500kV 绝缘子串片数不低于31 片依据这些判断电压等级，而后依据安全施工规范确立安全距离，尽量保持更大的安全距离裕度，防备塔吊受狂风和振动惹起偏移致使触电事故发生在建工程与邻近高压线的安全距离为多少？1KV 以下距离为 4 米。

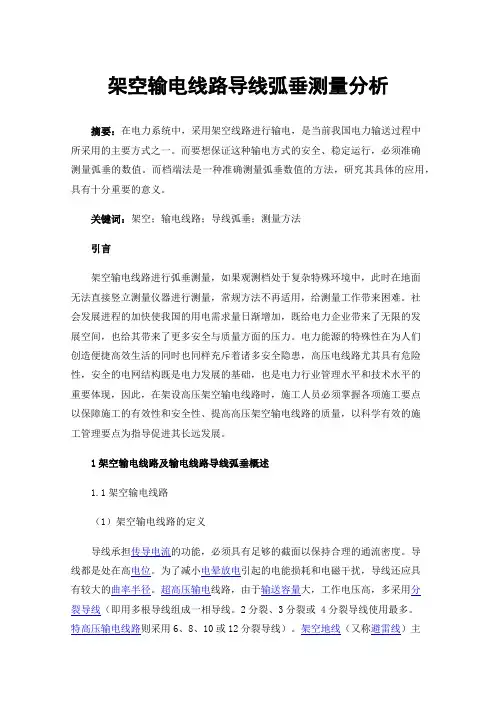

架空输电线路导线弧垂测量分析摘要：在电力系统中，采用架空线路进行输电，是当前我国电力输送过程中所采用的主要方式之一。

而要想保证这种输电方式的安全、稳定运行，必须准确测量弧垂的数值。

而档端法是一种准确测量弧垂数值的方法，研究其具体的应用，具有十分重要的意义。

关键词：架空；输电线路；导线弧垂；测量方法引言架空输电线路进行弧垂测量，如果观测档处于复杂特殊环境中，此时在地面无法直接竖立测量仪器进行测量，常规方法不再适用，给测量工作带来困难。

社会发展进程的加快使我国的用电需求量日渐增加，既给电力企业带来了无限的发展空间，也给其带来了更多安全与质量方面的压力。

电力能源的特殊性在为人们创造便捷高效生活的同时也同样充斥着诸多安全隐患，高压电线路尤其具有危险性，安全的电网结构既是电力发展的基础，也是电力行业管理水平和技术水平的重要体现，因此，在架设高压架空输电线路时，施工人员必须掌握各项施工要点以保障施工的有效性和安全性、提高高压架空输电线路的质量，以科学有效的施工管理要点为指导促进其长远发展。

1架空输电线路及输电线路导线弧垂概述1.1架空输电线路（1）架空输电线路的定义导线承担传导电流的功能，必须具有足够的截面以保持合理的通流密度。

导线都是处在高电位。

为了减小电晕放电引起的电能损耗和电磁干扰，导线还应具有较大的曲率半径。

超高压输电线路，由于输送容量大，工作电压高，多采用分裂导线（即用多根导线组成一相导线。

2分裂、3分裂或 4分裂导线使用最多。

特高压输电线路则采用6、8、10或12分裂导线）。

架空地线（又称避雷线）主要用于防止架空线路遭受雷闪袭击所引起的事故，它与接地装置共同起防雷作用。

绝缘子串是由单个悬式绝缘子串接而成，需满足绝缘强度和机械强度的要求。

主要根据不同的电压等级来确定每串绝缘子的个数，也可以用棒式绝缘子串接。

对于特殊地段的架空线路，如污秽地区，还需采用特别型号的绝缘子串。

杆塔是架空线路的主要支撑结构，多由钢筋混凝土或钢材构成，根据机械强度和电绝缘强度的要求进行结构设计[1]。

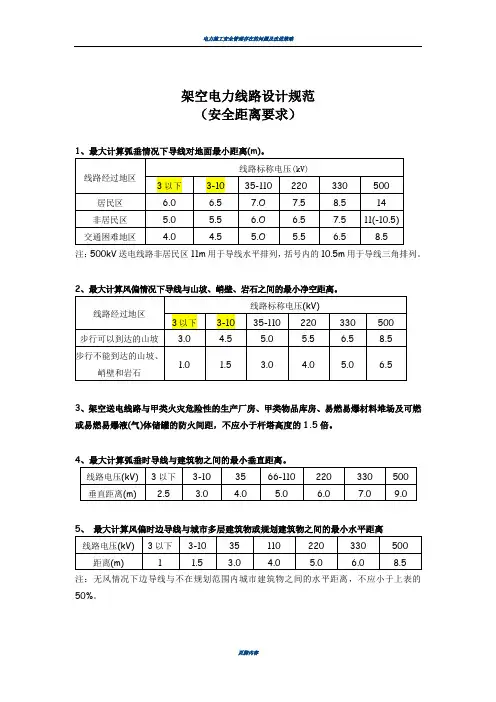

架空电力线路设计规范
（安全距离要求）
注：500kV送电线路非居民区11m用于导线水平排列，括号内的10.5m用于导线三角排列。

3、架空送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃易爆材料堆场及可燃或易燃易爆液(气)体储罐的防火间距，不应小于杆塔高度的1.5倍。

注：无风情况下边导线与不在规划范围内城市建筑物之间的水平距离，不应小于上表的50%。

10、架空送电线路与铁路、公路、河流、管道、索道及各种架空线路交叉或接近距离。

导线对被跨物最小垂直距离(m)
注：“至电力线路”括号内数字用于跨越杆(塔)顶。

11、架空送电线路与铁路、公路、电车道、河流、弱电线路、架空送电线路、管道、索道接近的最小水平距离。

最小水平距离(m)
注：接近公路一栏中括号内数值对应高速公路，高速公路路基边缘指公路下缘的隔离栏。

“输电线路导、地线张力弧垂及杆塔荷载计算程序”使用说明书江苏省电力设计院2008年10月11日前言杆塔承受的电线荷载，就是电线通过悬挂点施加到杆塔上的力。

该力在无风情况下通常分解为相互垂直的三个分量，即竖向垂直荷载TG、纵向张力荷载TQ（顺线路方向的水平张力）、横向张力荷载TS（垂直于线路方向的水平张力，包括通过电线传递的风荷载）。

电线荷载一般需计算5种工况(覆冰、大风、不均匀脱冰、事故、安装)下的荷载，对于钢管塔还需考虑大风上拔，必要时杆塔设计还要校验验算工况。

在各种工况下组合垂直荷载、纵向荷载、横向荷载是一个很繁琐的过程，简单的靠人工或电子表格计算工作量大，且很容易出错。

“输电线路导、地线张力弧垂及杆塔荷载计算程序”集成了导地线张力及弧垂计算和杆塔荷载计算的功能，只需输入最原始的设计参数，计算结果可直接的以图形或表格的方式输出，直观且提高工作效率。

根据《110~750kV架空输电线路设计规范》（国标报批稿）、《架空送电线路杆塔结构设计技术规定》（DL/T 5154-2002），并参照《电力工程高压送电线路设计手册》（第二版，以下简称《手册》）和我院原“500kV杆塔荷载计算程序”的有关公式，结合杆塔设计的经验，编制了本程序。

其特点如下：1．与导地线张力计算绑定编程，避免了开列杆塔荷载时导地线参数和气象条件的多次重复输入，无需借助于其它软件便可独立完成导地线的张力及荷载计算；2．设置了导地线、气象区及绝缘子串型数据库；3．具有计算数据自动保存和读取Excel荷载计算书中设计参数的功能，如要修改原荷载中某数据，只需操作“读取杆塔数据”按钮，修改某数据后再进行计算，无需再次输入全部数据，操作方便、快捷；4．荷载表中列出了导地线参数、气象条件、绝缘子、金具、线路参数及中间数据，同时在Excel上设有自校验功能，可从中获取荷载的详细计算公式，便于校核；5．可同时计算6组导、地线力学特性和架线弧垂表，生成的CAD图表可直接出版；6．可计算三层导线及地线，双回路塔的荷载可一次性开列完成。

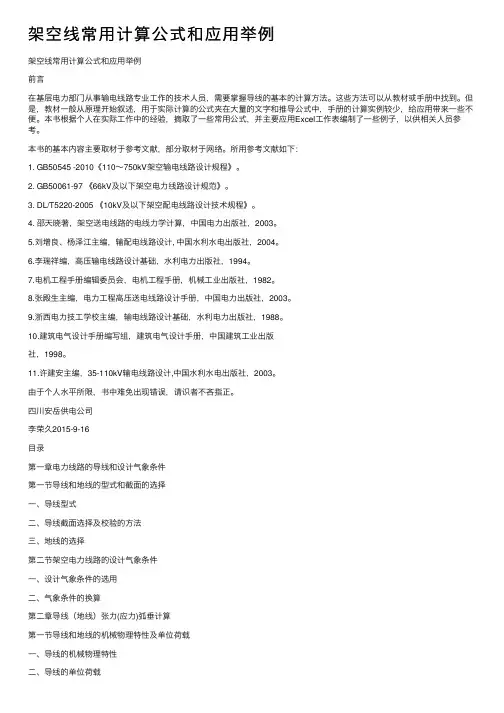

架空线常⽤计算公式和应⽤举例架空线常⽤计算公式和应⽤举例前⾔在基层电⼒部门从事输电线路专业⼯作的技术⼈员，需要掌握导线的基本的计算⽅法。

这些⽅法可以从教材或⼿册中找到。

但是，教材⼀般从原理开始叙述，⽤于实际计算的公式夹在⼤量的⽂字和推导公式中，⼿册的计算实例较少，给应⽤带来⼀些不便。

本书根据个⼈在实际⼯作中的经验，摘取了⼀些常⽤公式，并主要应⽤Excel⼯作表编制了⼀些例⼦，以供相关⼈员参考。

本书的基本内容主要取材于参考⽂献，部分取材于⽹络。

所⽤参考⽂献如下：1. GB50545 -2010《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电⼒线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线⼒学计算，中国电⼒出版社，2003。

5.刘增良、杨泽江主编，输配电线路设计, 中国⽔利⽔电出版社，2004。

6.李瑞祥编，⾼压输电线路设计基础，⽔利电⼒出版社，1994。

7.电机⼯程⼿册编辑委员会，电机⼯程⼿册，机械⼯业出版社，1982。

8.张殿⽣主编，电⼒⼯程⾼压送电线路设计⼿册，中国电⼒出版社，2003。

9.浙西电⼒技⼯学校主编，输电线路设计基础，⽔利电⼒出版社，1988。

10.建筑电⽓设计⼿册编写组，建筑电⽓设计⼿册，中国建筑⼯业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国⽔利⽔电出版社，2003。

由于个⼈⽔平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久2015-9-16⽬录第⼀章电⼒线路的导线和设计⽓象条件第⼀节导线和地线的型式和截⾯的选择⼀、导线型式⼆、导线截⾯选择及校验的⽅法三、地线的选择第⼆节架空电⼒线路的设计⽓象条件⼀、设计⽓象条件的选⽤⼆、⽓象条件的换算第⼆章导线（地线）张⼒(应⼒)弧垂计算第⼀节导线和地线的机械物理特性及单位荷载⼀、导线的机械物理特性⼆、导线的单位荷载第⼆节导线的最⼤使⽤张⼒和平均运⾏张⼒⼀、导线的最⼤使⽤张⼒⼆、导线的平均运⾏张⼒第三节导线张⼒弧垂的精确计算⼀、导线的悬链线解析⽅程式⼆、导线的张⼒、弧垂及线长三、导线的允许档距和允许⾼差四、导线悬挂点等⾼时的张⼒弧垂计算五、架空线的等效张⼒（平均张⼒）第四节导线张⼒弧垂的近似计算⼀、导线的抛物线解析⽅程式⼆、导线的张⼒、弧垂及线长第五节⽔平档距和垂直档距⼀、⽔平档距和⽔平荷载⼆、垂直档距和垂直荷载第六节导线的状态⽅程式⼀、孤⽴档的状态⽅程式⼆、连续档的状态⽅程式和代表档距第七节临界档距⼀、⽤斜抛物线状态⽅程式求临界档⼆、⽤临界档距判别控制条件所控制的档距范围第⼋节导线张⼒弧垂计算步骤第九节导线应⼒弧垂分析⼀、导线和地线的破坏应⼒及⽐载⼆、导线的悬链线公式三、导线应⼒弧垂的近似计算四、⽔平档距和垂直档距五、导线的斜抛物线状态⽅程式六、临界档距第三章特殊情况导线张⼒弧垂的计算第⼀节档距中有⼀个集中荷载时导线张⼒弧垂的计算⼀、档距中有⼀个集中荷载的弧垂和张⼒⼆、导线强度及对地或交叉跨越物距离的校验第⼆节孤⽴档导线的计算⼀、耐张绝缘⼦串的单位荷载⼆、孤⽴档导线的张⼒和弧垂三、孤⽴档的临界档距第三节导线紧线时的过牵引计算⼀、紧线施⼯⽅法及过牵引长度⼆、过牵引引起的伸长和变形三、不考虑耐张绝缘⼦串的导线过牵引计算四、孤⽴档考虑耐张绝缘⼦串的导线过牵引计算第四节连续倾斜档的安装计算⼀、连续倾斜档导线安装时的受⼒分析⼆、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘⼦串倒挂的校验第六节悬垂线夹悬垂⾓的计算第四章导线和地线的防振计算第⼀节防振锤和阻尼线⼀、防振锤的安装⼆、阻尼线的安装第⼆节分裂导线的防振第五章架空线的不平衡张⼒计算第⼀节刚性杆塔固定横担线路不平衡张⼒的计算⼀、线路产⽣不平衡张⼒时的⼏种关系⼆、不均匀覆冰或不同时脱冰时的不平衡张⼒求解⽅法三、断线张⼒求解⽅法四、导线从悬垂线夹松落时的不平衡张⼒第⼆节固定横担线路考虑杆塔挠度时不平衡张⼒的计算⼀、线路产⽣不平衡张⼒时的⼏种关系⼆、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张⼒求解⽅法三、考虑杆塔挠度时的断线张⼒求解⽅法第三节转动型横担线路断线张⼒的计算⼀、断线张⼒的求解⽅程⼆、断线张⼒的计算机试凑求解⽅法第四节相分裂导线不平衡张⼒的计算⼀、计算分裂导线的不平衡张⼒的公式⼆、计算公式中⼏个参数的取值及计算三、不平衡张⼒的求解⽅法四、⽤Excel⼯作表进⾏计算的⽅法第五节地线⽀持⼒的计算⼀、电杆的刚度和刚度系数⼆、电杆的挠度三、地线⽀持⼒的计算四、地线⽀持⼒的计算机试凑求解⽅法第六章架空线弧垂观测计算第⼀节弧垂观测概述⼀、观测档的选择⼆、导线初伸长的处理三、弧垂的观测⽅法四、弧垂的调整及检查五、观测弧垂时应该注意的问题第⼆节均布荷载下的弧垂的观测参数计算⼀、⽤悬链线法求弧垂观测参数⼆、弧垂观测⾓的近似计算公式三、⽤异长法和等长法观测弧垂时a、b及弧垂f的关系第三节观测档内联有耐张绝缘⼦串时弧垂的观测参数计算⼀、观测档弧垂的计算公式⼆、⽤等长法和异长法观测弧垂三、⽤⾓度法观测弧垂架空线常⽤计算公式和应⽤举例安岳供电公司李荣久第⼀章电⼒线路的导线和设计⽓象条件第⼀节导线和地线的型式和截⾯的选择⼀、导线型式常⽤导线的型号和名称如表1-1-1。

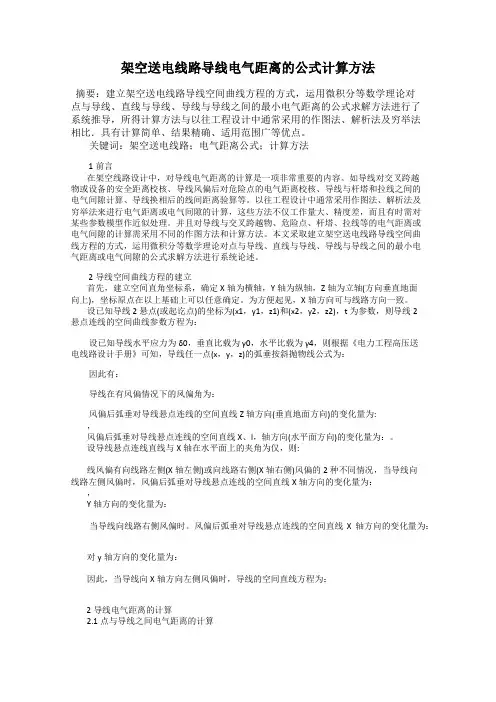

架空送电线路导线电气距离的公式计算方法摘要：建立架空送电线路导线空间曲线方程的方式，运用微积分等数学理论对点与导线、直线与导线、导线与导线之间的最小电气距离的公式求解方法进行了系统推导，所得计算方法与以往工程设计中通常采用的作图法、解析法及穷举法相比．具有计算简单、结果精确、适用范围广等优点。

关键词：架空送电线路；电气距离公式；计算方法1前言在架空线路设计中，对导线电气距离的计算是一项非常重要的内容。

如导线对交叉跨越物或设备的安全距离校核、导线风偏后对危险点的电气距离校核、导线与杆塔和拉线之间的电气间隙计算、导线换相后的线间距离验算等。

以往工程设计中通常采用作图法、解析法及穷举法来进行电气距离或电气间隙的计算，这些方法不仅工作量大、精度差，而且有时需对某些参数模型作近似处理。

并且对导线与交叉跨越物、危险点、杆塔、拉线等的电气距离或电气间隙的计算需采用不同的作图方法和计算方法。

本文采取建立架空送电线路导线空间曲线方程的方式，运用微积分等数学理论对点与导线、直线与导线、导线与导线之间的最小电气距离或电气间隙的公式求解方法进行系统论述。

2导线空间曲线方程的建立首先，建立空间直角坐标系，确定X轴为横轴，Y轴为纵轴，Z轴为立轴(方向垂直地面向上)，坐标原点在以上基础上可以任意确定。

为方便起见，X轴方向可与线路方向一致。

设已知导线2悬点(或起讫点)的坐标为(x1，y1，z1)和(x2，y2，z2)，t为参数，则导线2悬点连线的空间曲线参数方程为：设已知导线水平应力为δ0，垂直比载为γ0，水平比载为γ4，则根据《电力工程高压送电线路设计手册》可知，导线任一点(x，y，z)的弧垂按斜抛物线公式为：因此有：导线在有风偏情况下的风偏角为：风偏后弧垂对导线悬点连线的空间直线Z轴方向(垂直地面方向)的变化量为:，风偏后弧垂对导线悬点连线的空间直线X、l，轴方向(水平面方向)的变化量为：。

设导线悬点连线直线与X轴在水平面上的夹角为仅，则:线风偏有向线路左侧(X轴左侧)或向线路右侧(X轴右侧)风偏的2种不同情况，当导线向线路左侧风偏时，风偏后弧垂对导线悬点连线的空间直线X轴方向的变化量为：，Y轴方向的变化量为：当导线向线路右侧风偏时。

安全距离·10KV及以下——米·20、35KV ——米·66、110KV ——米·220KV ——米·330KV ——米·500KV ——米（依据——国家电网公司“电力安全工作规程”电力线路部分(试行)，国家电网安监[2005]83号）与人体的安全距离是，架空相与相的安全距离是,正常埋地相与相的距离是,与地面的距离是2M 这些居民楼顶上的电线都是11万伏的高压电线,会产生较强辐射,对人体有危害。

另外,由于电压高达11万伏,而且电线设备可能发生故障,因此建筑物高压线“有害论”与“无害论”的来源国外专家从流行病调查的角度得出“有害”的结论；国内专家从电学的角度得出“无害”的结论。
