弧垂表计算公式

弧垂计算简易公式弧垂是指从圆弧上某一点到弦线的垂线长度，是在工程测量中常用的一种计算方法。

弧垂计算简易公式是指通过一定的公式计算出弧垂的长度，本文将详细介绍弧垂计算的公式及其应用。

一、弧垂计算公式弧垂计算公式是通过圆弧的半径、圆心角和弦长来计算弧垂的长度。

具体公式如下：h = R - Rcosθ其中，h表示弧垂的长度，R表示圆弧的半径，θ表示圆心角的大小（单位为弧度）。

这个公式的推导过程比较简单，可以通过以下步骤得到：1. 画出圆弧和弦线，并标出圆心角θ。

2. 连接圆心和圆弧上的某一点，得到垂线。

3. 根据正弦定理可得：sin(θ/2) = h/2R4. 化简得：h = 2Rsin(θ/2)5. 再根据半角公式可得：sin(θ/2) = cos(π/2 - θ/2)6. 代入上式得：h = 2Rcos(π/2 - θ/2)7. 化简得：h = R - Rcosθ这就是弧垂计算的简易公式。

二、弧垂计算的应用弧垂计算的应用非常广泛，特别是在道路、铁路、桥梁等工程建设中。

下面以道路工程为例，介绍弧垂计算的应用。

在道路工程中，弧垂常用于计算曲线的设计和施工。

曲线是指道路中的弯道，它的设计和施工需要考虑到车辆的行驶安全和舒适性。

曲线的设计需要满足一定的几何条件，其中之一就是弧垂的限制。

具体来说，曲线的设计需要满足以下条件：1. 曲线的半径不能太小，否则车辆容易失控。

2. 曲线的弧垂不能太大，否则车辆行驶不稳定。

3. 曲线的长度不能太长，否则车辆行驶时间过长。

因此，在曲线的设计中，需要根据车辆的行驶速度、车辆类型和道路的地形条件等因素，计算出合适的曲线半径和弧垂。

具体计算方法如下：1. 根据车辆的行驶速度和车辆类型，确定曲线的设计速度。

2. 根据曲线的设计速度和地形条件，确定曲线的最小半径。

3. 根据曲线的最小半径和设计速度，计算出曲线的最大弧垂。

4. 根据曲线的最大弧垂和设计速度，计算出曲线的最大长度。

5. 根据曲线的最小半径、最大弧垂和最大长度，确定曲线的具体形状。

架空导线弧垂估计公式：之阳早格格创做档端角度法瞅测弧垂
θ=arctan
l af
f
h4
4+
-
±
b=(2a
f-)2
l——档距
f——弧垂
h——下好
θ——瞅测角度
a——悬挂面到仪器笔曲距离
α——下好角度
±——仪器近悬面较近悬面为矮时，与“+”，反之与“-”
1、前提根启是指前提相临天足螺栓几许核心之间的距离，它与塔腿主材角钢沉心线沉合.
2、相临二杆塔核心桩之间的距离称为档距.
3、收电线路中杆塔的火仄档距为杆塔二侧档距少度之战的一半.
4、收电线路中杆塔的笔曲档距为相临档距中二弧垂最底面之间的档距，决断导天线自沉、冰沉的档距.
5、收电线路中导线正在悬面等下的情况下，杆塔的火仄档距与笔曲档距相等.
6、导线的最矮面应力决断以来，为了使悬挂面应力没有超
出许用应力，档距必须确定一最大值，称为极限档距.
7、代表档距是指一个耐弛段中各档距的几许仄衡档距.
8、杆塔的呼称下是指下层导线横担下仄里到大天的下度.。

一、前言架空线路设计和施工都需要进行导线力学计算．笔者编制了导线应力、弧垂计算的BASIC 程序，用户只需按屏幕显示的表格键入导线参数、气象条件，计算机即能完成计算全过程，并将计算结果打印制表。

各种计算项目采用菜单选择，用户使用非常方便。

本文就该程序的设计方法及特点作一简单介绍，以供参考．二、架空导线应力、孤垂的计算机算法1．导线比载计算导线的综合比载是垂直比载（自重、冰重）、水平比载（风压）的矢量和．对各种气象情况的综合比载可用下式表示：式中：q——导线的单位重量（千克／千米）S——导线的计算截面（毫米2）d——导线的计算外径（毫米）b——导线覆冰厚度（毫米）v——设计风速（米／秒）C——风荷载体形系数，当线径d＜17毫米时，C=1.2，当线径≥17毫米时，C=1.1；覆冰时不论线径大小C=1.2α——风速不均匀系数，根据不同风速取值。

（程序框图略）2．临界档距计算及有效临界档距判别根据工程需要，导统应力孤垂的计算项目有时多达十种，即最大风速、覆冰情况、安装情况、事故断线、最低气温、最高气温、外过电压（有风、无风）、内过电压、平均气温。

这十种情况对应十种气象条件．但导线选用应力的控制条件只可能是其中的4种情况，即最低气温、最大风速、覆冰情况和平均气温．这4种控制条件的两两组合有6个临界档距。

一般地n种控制条件有=n(n－1)／2个临界档距，其中有效临界档距有0～（n—1）个。

两个控制条件的临界档距为式中：E——导线弹性模数（千克／毫米２）a——导线温度线膨胀系数（l／℃）δi、δj——两种控制条件的限定应力（最大使用应力或年平均运行应力上限）（千克／毫米２）ti、tj——两种控制条件的气温（℃）gi、gj——两种控制条件的比载（千克／米•毫米２）。

由式（2－1）可知，若将n个控制条件的g／δ值由小到大排列，再比较各δ＋aEt，并满足下式：不满足式（2－2）的控制条件不起作用舍去。

当两种控制条件的g／δ相同时，舍去δ＋aEt 较大者；若两者的δ＋aEt相同，舍去g／δ较小者，则所有满足式（2－2）的控制条件均有实数解的临界档距，把满足（2－2）式的控制条件由小到大编为序号1、2、3、…c（c≤n），并相应建立C－l个临界档距数栏。

架空导线弧垂计算公式：
令狐采学档端角度法观测弧垂
θ=arctan
l af
f
h4
4+
-
±
b=(2a
f-)2
l——档距
f——弧垂
h——高差
θ——观测角度
a——悬挂点到仪器垂直距离
α——高差角度
±——仪器近悬点较远悬点为低时，取“+”，反之取“”
1、基础根开是指基础相临地脚螺栓几何中心之间的距离，它与塔腿主材角钢重心线重合。

2、相临两杆塔中心桩之间的距离称为档距。

3、送电线路中杆塔的水平档距为杆塔两侧档距长度之和的一半。

4、送电线路中杆塔的垂直档距为相临档距中两弧垂最底点之间的档距，决定导地线自重、冰重的档距。

5、送电线路中导线在悬点等高的情况下，杆塔的水平档距与垂直档距相等。

6、导线的最低点应力决定以后，为了使悬挂点应力不超出许用应力，档距必须规定一最年夜值，称为极限档距。

7、代表档距是指一个耐张段中各档距的几何平均档距。

8、杆塔的呼称高是指下层导线横担下平面到空中的高度。

[架线]导地线各种弧垂的含义及计算方法（附计算表格），彻底弄懂弧垂01-导地线各种弧垂的含义弧垂，又叫弛度，行业外叫“挠度”。

一般定义为：导线悬挂曲线上任意一点到两侧悬挂点连线之间的垂直距离（即任意点弧垂）。

在工程设计、施工、运行中，涉及到观测弧垂、竣工弧垂、平视弧垂（分小平视弧垂和大平视弧垂）、任意点弧垂、最大弧垂、中点弧垂和百米弧垂等诸多术语。

我们施工平时常用的弧垂，有观测弧垂、竣工弧垂、百米弧垂。

为方便初学者使用，将各种弧垂的含义逐一解释如下。

1）观测弧垂，就是某一温度下，现场观测时需要达到的弧垂。

高差不大的情况下，观测弧垂=竣工弧垂，只有连续倾斜地形工况下，才需要区分观测弧垂和竣工弧垂。

施工时，需要根据设计图纸要求，先计算竣工弧垂，然后根据计算出来的竣工弧垂，进一步计算出观测弧垂和线夹安装位置调整值（俗称“爬山值”）。

当导地线弧垂稳定达到观测弧垂时，停止紧线，开始进行附件安装，直线塔附件安装时，需要对线夹安装位置进行调整，也就是说线夹安装的位置不一定是导线与滑车的中心，正常线夹安装完毕，悬垂串应呈竖直状态，各档的弧垂由观测弧垂值变成竣工弧垂值。

观测弧垂、紧线弧垂、施工弧垂，基本上都是同一个意思。

孤立档的观测弧垂，在以前，孤立档或构架档紧线，是一端挂好耐张瓷瓶串，然后在另一端不带瓷瓶串紧线，弧垂紧到设计所规定的紧线弧垂时，再将耐张瓷瓶串挂到导线上，由于瓷瓶串自重比载往往比导线重很多，弧垂会发生变化。

紧线完毕挂耐张串前的弧垂，称之为观测弧垂、紧线弧垂或施工弧垂，两侧瓷瓶串均安装完毕后的弧垂，叫竣工弧垂。

如今的紧线施工工艺，是两端均带瓷瓶串紧线，其中一端事先压接完毕，另一端通过卡线器、钢丝绳短套临时与瓷瓶串金具连接，紧线完毕画印、断线压接，然后过牵引挂到金具上，弧垂直接定型，直接达到竣工弧垂。

2）竣工弧垂，附件安装完毕之后的弧垂值，是与观测弧垂、紧线弧垂、施工弧垂相对而言的。

通过上面观测弧垂的阐述，相信大家已经有了初步的理解。

导地线各种弧垂的计算公式1. 自重弧垂的计算公式。

自重弧垂是指导地线在自身重力作用下产生的弧垂。

其计算公式为：\[ S = \frac{L^2}{8h} \]其中，S为自重弧垂，L为导地线的长度，h为导地线的水平距离。

2. 风载弧垂的计算公式。

风载弧垂是指导地线在风力作用下产生的弧垂。

其计算公式为：\[ S = \frac{P}{2T} \]其中，S为风载弧垂，P为风载荷重，T为导地线的张力。

3. 温度变化引起的弧垂变化。

温度变化会引起导地线长度的变化，从而产生弧垂的变化。

其计算公式为：\[ S = \alpha L \Delta T \]其中，S为温度变化引起的弧垂变化，α为导线线膨胀系数，L为导地线的长度，ΔT为温度变化量。

4. 冰载弧垂的计算公式。

在寒冷的气候条件下，导地线上可能会积聚冰雪，产生冰载弧垂。

其计算公式为：\[ S = \frac{1}{2} C_d \rho V^2 A \]其中，S为冰载弧垂，Cd为阻力系数，ρ为空气密度，V为风速，A为导地线的横截面积。

5. 外部荷载引起的弧垂变化。

除了自重、风载、温度变化和冰载外，导地线还可能受到外部荷载的作用，引起弧垂的变化。

其计算公式为：\[ S = \frac{P}{T} \]其中，S为外部荷载引起的弧垂变化，P为外部荷载，T为导地线的张力。

综上所述，导地线各种弧垂的计算公式涉及到自重、风载、温度变化、冰载和外部荷载等多个因素。

在实际的导地线设计中，需要综合考虑这些因素，采用合适的计算公式进行精确计算，以保证导地线的安全可靠运行。

希望本文对读者对导地线弧垂的计算有所帮助。

高低弧垂计算公式在工程测量中，高低弧垂是一种重要的测量方法，用于测量地面上两点之间的垂直距离。

高低弧垂计算公式是根据三角形的性质推导出来的，能够准确地计算出两点之间的高低差。

在本文中，我们将介绍高低弧垂的概念、计算公式及其应用。

一、高低弧垂的概念。

高低弧垂是指在地面上两点之间的垂直距离，通常用于测量地形的起伏和坡度。

在实际测量中，可以利用测距仪或者全站仪来测量两点之间的水平距离，然后再利用高低弧垂计算公式来计算出两点之间的垂直距离。

高低弧垂的概念在土木工程、建筑工程和地质勘探等领域都有着重要的应用。

二、高低弧垂计算公式。

高低弧垂计算公式是基于三角形的性质推导出来的，其基本原理是利用三角函数来计算两点之间的垂直距离。

假设两点之间的水平距离为L，水平角为α，垂直角为β，那么两点之间的高低弧垂H可以通过以下公式计算得出：H = L sin(β)。

其中，sin(β)表示β角的正弦值，可以通过测量仪器或者地图来获取。

通过这个公式，我们可以准确地计算出两点之间的高低差，为工程设计和施工提供了重要的参考数据。

三、高低弧垂的应用。

高低弧垂在工程测量中有着广泛的应用，特别是在地形测量和坡度设计中。

通过测量地面上两点之间的高低弧垂，可以快速准确地了解地形的起伏和坡度情况，为道路、铁路、水利工程等的设计和施工提供重要的参考数据。

此外，在地质勘探和地质灾害监测中，高低弧垂也有着重要的应用，可以帮助工程师和科研人员更好地理解地质结构和地形地貌。

除此之外，高低弧垂还可以用于建筑工程中的基础设计和施工监测。

在建筑地基的设计和施工中，需要准确地了解地面的高低差，以确保建筑物的稳定和安全。

通过测量地面上两点之间的高低弧垂，可以及时发现地基沉降和变形情况，为建筑工程的设计和施工提供重要的参考依据。

总之，高低弧垂计算公式是工程测量中的重要工具，能够准确地计算出两点之间的垂直距离，为工程设计和施工提供重要的参考数据。

在实际应用中，工程师和科研人员可以根据需要选择合适的测量仪器和方法，利用高低弧垂计算公式来获取准确的测量结果，为工程建设和科研工作提供有力的支持。

孤立档弧垂计算公式孤立档弧垂计算公式是电力线路设计中常用的计算方法之一，用于确定电力线路上的导线在各种情况下的弧垂值。

通过准确计算弧垂，可以确保导线的安全运行，避免导线因弧垂过大或过小而引发的问题。

孤立档弧垂计算公式是根据力学原理和电力线路特性推导出来的，其计算过程较为复杂，但可以通过简化的公式进行近似计算。

一般来说，孤立档弧垂计算公式包括两个方面的因素：导线的自重和外力的作用。

首先讨论导线的自重对弧垂的影响。

导线的自重是导线在重力作用下所产生的垂直力，导致导线产生一定的弧垂。

根据力学原理，可以得到导线的自重与弧垂之间的关系公式。

具体而言，导线的自重可以表示为导线的线密度乘以导线的长度，即自重=线密度×长度。

而导线的弧垂则可以表示为自重与张力之间的平衡关系，即自重=张力×弧垂。

综合这两个公式，可以得到导线弧垂的计算公式为：弧垂=自重/张力。

接下来讨论外力对弧垂的影响。

在电力线路中，导线除了自重外还会受到风力的作用。

风力会使导线产生横向偏移，从而改变导线的弧垂。

根据力学原理，可以得到导线受到的风力与弧垂之间的关系公式。

具体而言，导线受到的风力可以表示为风压力乘以导线的投影面积，即风力=风压力×投影面积。

而导线的弧垂则可以表示为风力与张力之间的平衡关系，即风力=张力×弧垂。

综合这两个公式，可以得到导线弧垂的计算公式为：弧垂=风力/张力。

综合考虑导线的自重和外力的影响，可以得到孤立档弧垂的综合计算公式。

具体而言，孤立档弧垂的计算公式为：弧垂=（自重+风力）/张力。

其中，自重=线密度×长度，风力=风压力×投影面积。

在实际计算中，线密度、长度、风压力、投影面积和张力都是已知的参数，可以根据电力线路的具体情况进行测量或估计。

需要注意的是，孤立档弧垂计算公式是在一定的假设条件下推导出来的，其适用范围有一定的限制。

在实际应用中，需要根据具体情况进行合理的修正和调整。

100弧垂=（观测档距÷100）2 ×代表档距所查数据弧垂=（观测档距÷代表档距）2 ×代表档距所查数据线线6：导线、避雷线弧垂：最大误差÷标准弧垂代表档距L= (a13+a23+a33)÷(a1+ a2+a3) a表示档距弧垂量：导线长度比：100米约1米；《要求观测档弧垂=(要求观测档档距/已知观测档档距)2×已知观测档弧垂》转角塔倾斜率：（10°内）3‰；（10°—30°）4‰；（30°—60°）7‰；（60°—90°）9‰；倾斜率×视点=整数÷视点=倾斜值倾斜值= 一个数值2+另一个数值2根开×倾斜率=要求垫的高度观测档：耐张段超过5档，要求用2个观测档耐张段超过12档，要求用3个观测档交叉点净距：测量得出D（米）、∠1（度）、∠2（度）[Tan(∠1-270°)—Tan(∠2-270°)]×D换算至最高温度时的净距/温度=交叉点净距—{[（要求档档距/观测档档距）2×（观测档10°弧垂—观测档0°弧垂）]/10}×39《角度换算：例10°23，44，，计算机上用10.2344然后（→DEG）键换算。

》线线6：实测弧垂最大值，相间偏差为0；其于的减弧垂最大值。

220kV跳线对塔身最近安全距离：不小于2米紧线表格：弧垂误差最大值/标准弧垂=检查栏第三项相间弧垂误差=弧垂误差值下线最大—弧垂误差值下线最小子线间弧垂误差、子线间弧垂=下线不能小于上线接地离变电所2公里内5欧姆，2公里外10欧姆压接：（压后）铝管长度：导线模子测量数据×0.866×0.993＋0.2 (mm) （压后）钢管长度：钢管模子测量数据×0.866×0.993＋0.2 (mm) LGJ—300/25导线直径：23.76mmLGJ—300/25耐张线夹：铝管：长度：400（压前）直径：40 （压后）直径：34.6钢管：长度：90（压前）直径：14 （压后）直径：12.24导线直线压接管：（搭接）铝管：长度：400直径：（压前）40 （压后）34.6钢管：长度：90直径：（压前）20 （压后）17.4地线直线接续管：（LXXGJ—50）钢管：长度：240直径：（压前）18 （压后）15.68LGJ—240/30导线直径：21.6mmLGJ—240/30 导线耐张NY—240/30（压接管）铝管：长度：390直径：（压前）36 压后（31.16）钢管：长度：100直径：（压前）16 压后（13.96）直线接续管：JYD—240/30铝管：长度：460直径：36钢管：长度：100直径：20LGJ—185/25铝：32钢：14240导线有压接，240导线以下用洋枪夹头LGJQ——400/50 比重： 1.511米/公斤LGJ——240 比重：0.922米/公斤LGJ——185 比重：0.7326米/公斤基础：L（线净长）+（8f平方（弧垂）/3L）=所得长度扣除两端金具串工程施工项目问题一、开工第一步1、施工组织措施2、算出材料用量3、打出材料表并分配给施工队伍4、线路复测分坑5、基础施工作业指导书6、现浇台阶基础分坑制模尺寸表7、转角塔基础预高值表8、基础配置图9、现浇台阶式基础分坑图10、（基础施工作业指导）书审批表11、监理报审表12、安全协议13、承包合同14、配合比报告15、技术交底记录表16、文件发放登记表立塔计算1、组塔方法：外抱杆、内抱杆、落地抱杆、悬浮抱杆立塔2、计算目的：吊重、抱杆倾角、拉线对地夹角、控制绳对地夹角、垂偏角3、计算对象：控制绳、抱杆、起吊滑车、转向滑车、拉线4、吊重计算：G=1.1×1.2×图重1.1为平衡系数1.2为冲击系数G5以抱杆头为中心，拉线与滑车的连绳的压力TTG N FPxαβ以O点为原点Ex=0 Tsinβ-Pcosα=0 (1)Ey=0 Tcosβ-Psinα-G=0 (2)T=Gcosα/cos(α+β)P=G×sinβ/cos(α+β)α=arctg H1/L1H1为已组立塔高L1为地锚到转向滑车距离6、抱杆力系：精确法O，TZ1=T/n×ηn为工作绳数η为效率2吨千斤套Z2Z0=T/（1+1.05+1.052）1吨物 1.05吨动力（滑轮磨擦系数）滚动磨擦系数为1.015走一走二滑车：n为3 η为0.907。

架空线的弧垂、线长及应力计算1 弧垂、线长计算架空线由于档距很大，材料的刚性影响可忽略不计，架空线的形状就像一条两端悬挂的柔软的索链。

所以，可以按悬链线进行计算其弧垂和线成，其方程为：弧垂 f = σ/g〔ch（gl/2σ）－1〕线长L = 2σ/g〔sh（gl/2σ）〕上二式写成级数形式展开后为：f = σ/g{〔1＋（L12g2/8σ2）＋（L14g4/38σ4）＋……〕－1}= （L12g/8σ）＋（L14g3/38σ3）＋……L = 2σ/g{（L1g/2σ）＋（L13g3/48σ3）＋（L15g5/3840σ5）＋……}= L1＋（L13g2/24σ2）＋（L15g4/1920σ4）＋……为了简化计算，工程上取f第一项计算弧垂，取L前二项计算线长（即用抛物线方程代替悬链线方程近似计算）：f = L12g/8σL = L1＋（L13g2/24σ2）= L1＋（8 f2/3 L1）式中，L1—档距，m；g —架空线的比载，N/m·mm2g = W/S其中，W —单位长度导线重量，N/m；S —导线截面积，mm2σ—架空线最低点应力（水平应力），N/mm2。

按上式计算的误差：当弧垂不大于档距的5%时，线长误差率小于15×10-4%。

几种情况弧垂计算：①在交叉跨越档距中一般需计算被跨越物上面任一点导线的弧垂f x，以便校验交叉跨越距离。

档距中任一点导线的弧垂按下式计算：f x = x（L1－x）g/2σ= 4 f x（1－x/L1）/L1式中，x—从悬挂点至计算坐标点的水平距离，m。

②在悬挂点具有高差的档距中架空线的计算需用斜抛物线法，即：L =（L1/cosφ）＋（L13g2 cosφ/24σ2）f = L12g/8σcosφf x = x（L1－x）g/2σcosφ式中，φ—高差角，φ = arc tg（h/L1）其中，h —高差；L1—档距。

2 应力计算①架空线任一点处的应力架空线各点所受应力的方向是沿架空线切线方向变化的，最低点处的应力称为水平应力，只要知道最低点应力，架空线上任一点的应力都可以用下式计算求得：σX= σ＋（f－f x）g式中，σX—架空线任一点处的应力，N/mm2；σ—架空线最低点应力（水平应力），N/mm2；f —架空线弧垂，m；f x—计算点导线的弧垂，m；g —架空线比载，N/m·mm2。

架空导线弧垂计算公式：档端角度法观测弧垂
θ=arctan
l af
f
h4
4+
-
±
b=(2a
f-)2
l——档距
f——弧垂
h——高差
θ——观测角度
a——悬挂点到仪器垂直距离
α——高差角度
±——仪器近悬点较远悬点为低时，取“+”，反之取“-”
1、基础根开是指基础相临地脚螺栓几何中心之间的距离，它与塔腿主材角钢重心线重合。

2、相临两杆塔中心桩之间的距离称为档距。

3、送电线路中杆塔的水平档距为杆塔两侧档距长度之和的一半。

4、送电线路中杆塔的垂直档距为相临档距中两弧垂最底点之间的档距，决定导地线自重、冰重的档距。

5、送电线路中导线在悬点等高的情况下，杆塔的水平档距与垂直档距相等。

6、导线的最低点应力决定以后，为了使悬挂点应力不超过许用应力，档距必须规定一最大值，称为极限档距。

7、代表档距是指一个耐张段中各档距的几何平均档距。

8、杆塔的呼称高是指下层导线横担下平面到地面的高度。

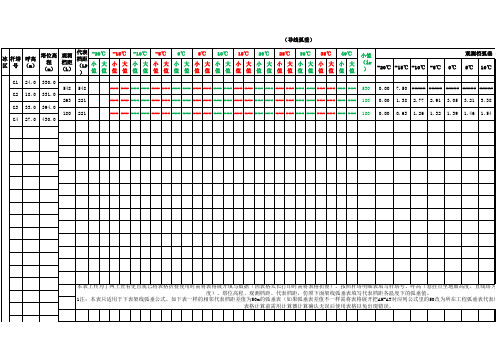

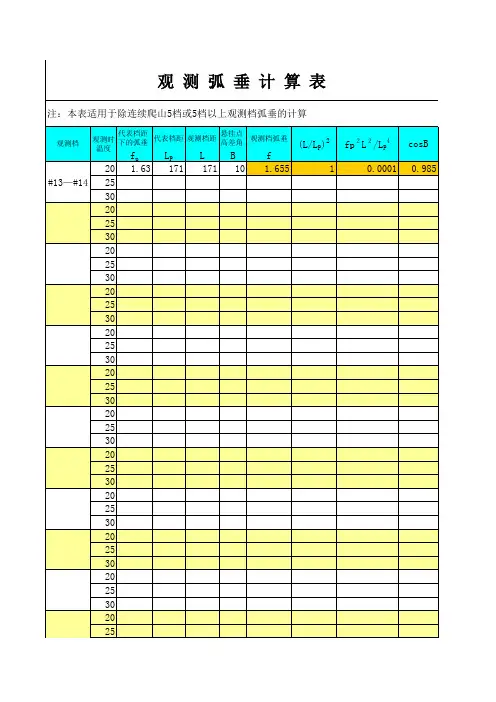

驰度观测表说明1. 驰度表说明：本驰度表中所给弧垂均为在对应温度下档距中央的弧垂；让线值（线夹移动量）的“＋”和“－”号分别表示为：“＋”表示是线向大号侧移动（即线夹向小号侧移动，“－”表示是线向小号侧移动（即线夹向大号侧移动）。
