课题三 变频恒压供水控制 相关知识 一、变频与工频切换控制原理
继电器与变频器组合的变频与工频的切换控制电路
课题三 变频恒压供水控制
二、 电动机的启动
随着大功率电力电子器件的不断发展成熟，变频器得到 了广泛应用。
１． 变频启动 先将电动机接到变频器的输出端，启动时，变频器输出 交流电的频率由 0 开始逐渐增加，输出电压也成比例增加。 ２． 变频与工频状态切换 当电动机达到规定转速之后，其所加工作电压往往已接 近工频，再继续由变频器供电，也不能起到节电的效果，失 去了变频器供电的意义，同时变频器本身也有一定的功率损 耗，此时应转入工频运行。
课题三 变频恒压供水控制

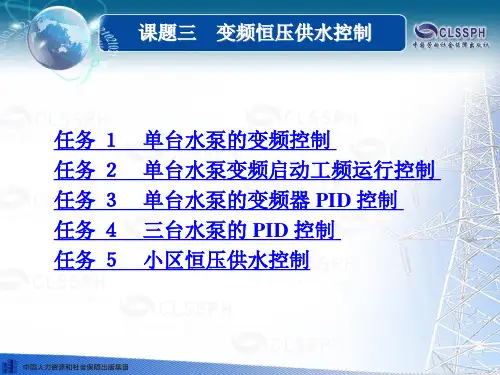

任务 １ 任务 ２ 任务 ３ 任务 ４ 任务 ５
单台水泵的变频控制 单台水泵变频启动工频运行控制 单台水泵的变频器 PID 控制 三台水泵的 PID 控制 小区恒压供水控制
课题三 变频恒压供水控制
随着城市建设飞速发展，高层智能楼宇大量涌现，居民用 水矛盾日益突出。如采用传统水箱供水，存在水压不稳、 二 次污染和耗能增加等问题。为保证供水质量，高层建筑普遍采 用了变频恒压供水系统，其具有优异的调速和启动性能，以及 高效率、 高功率因数和明显的节能效果。
3．系统要求设置 0.4 Mpa 为上限报警、0.2
Mpa 为下限报警，报警 5 s 后，系统自动停止运行。
4．系统运行参数能根据需要设置。
课题三 变频恒压供水控制
相关知识 一、PID 控制概述
PID 控制是随时将传感器测量的实际信号（称为 反馈信号）与被控量的目标信号相比较，以判断是否 已经到达预定目标。
负作用控制过程
课题三 变频恒压供水控制
５． 正作用
正作用控制过程

局限性探讨
成本较高
恒压变频供水装置的制造成本较高， 相对于传统供水设备来说价格较为昂 贵，对于一些小型船只或预算有限的 用户来说可能难以承受。
对电源依赖性强
恒压变频供水装置的正常运行需要稳 定的电源供应，如果电源出现故障， 可能会导致整个供水系统瘫痪。
技术要求高
恒压变频供水装置涉及到电气控制、 机械传动等多个领域，对安装、调试 和使用过程中的技术要求较高，需要 专业人员进行操作和维护。
未来恒压变频供水装置将更加注重节 能环保设计，采用更加高效、环保的 传动系统和材料，降低能耗和排放。
06
船用恒压变频供水装置的应用案例
应用案例一：某船舶的供水系统改造
总结词
节能减排、提高供水品质
详细描述
某船舶原有的供水系统存在能耗高、水压不稳定的问题。通过引入船用恒压变 频供水装置，实现了水压的自动调节，降低了能耗，提高了供水品质，满足了 船上人员的生活和生产用水需求。
船用恒压变频供水装置课件
CONTENTS
• 船用恒压变频供水装置概述 • 船用恒压变频供水装置的组成
与功能 • 船用恒压变频供水装置的安装
与调试 • 船用恒压变频供水装置的维护
与保养 • 船用恒压变频供水装置的优势
01
船用恒压变频供水装置概述
定义与特点
定义
船用恒压变频供水装置是一种用
于船舶供水系统的设备，通过恒
日常维护
检查外观
每日检查装置的外观，确保没有 明显的破损或异常。
运行状态监测
实时监测供水装置的运行状态， 确保其正常工作。
阀门和管道检查
检查所有阀门和管道是否正常， 没有泄漏或堵塞。
电气连接检查
确认所有电气连接都紧固且无破 损。

第6页/共16页
1、消防水箱供水
水泵供水走向 3、室外水泵供水
假设着火点 减压孔板
减压阀 2、消防水泵供水
第7页/共16页
消 火 栓 供 水 系 统 草 图
3、自动喷水灭火系统系统
设计思路： 四层及四层以下利用市政管网水压由室 外管网 直接供 水，四 层至顶 层由两 组变频 泵供水 ，一用 一备。 工作原理：当发生火灾时，周围温度 升高至68℃， 使喷头 玻璃球 炸裂， 喷头开 始喷水 ，于是 管道中 的水产 生流动 ，引起 水流指 示器中 浆片随 水流而 动作， 接通延 时电路20~30s 之后， 继电器 触电吸 合发出 区域水 流电信 号，送 至消防 控制室 。同时 ，电动 警铃报 警，向 消防控 制室传 送电信 号或启 动消防 水泵。
第5页/共16页
建筑内部消防系统设计
1、设计内容
消火栓系统
自动喷水灭火系统
2、消火栓系统
设计思路：该建筑由地下室、裙房、 和高层 住宅楼 组 成，一般来说，只在最底层把消火栓 连接成 环，但 是 在此建筑中，负一至三层有五根消防 立管， 而四至 顶 层只有两根立管，根据规范要求，每 个消火 栓要有 两股水 流同时 到达， 所以在 第三层 再设计 一个环 ，环管 采用悬 梁吊顶 安装。
2、排水系统
图例
第11页/共16页
3、注意事项
排水管横管与横管连接时应采用TY型 或Y型 三通， 不得采 用正三 通或正 四通， 立管与 排出口 应采用 两个45°带检 查口弯 头组合 件
第12页/共16页
建筑内部雨水系统设计
设计思路：四至顶层的雨水通过雨水 立管排 至裙房 屋面， 四层以 下的雨 水通过 雨水立 管排至 地面。
自动喷淋泵 流量：Q =34.58L/s 扬程：H=106.40-100.00mm 水泵型号：100DL100-20*5型 两台，一用一备 设计参数为：Q=~39.7-27.78L/s

运行效率
船用恒压变频供水装置应具有较高的运行效率，确保在提供稳定供水的同时降低 能耗。
能耗分析
对装置的能耗进行详细分析，包括待机状态下的能耗、满载运行时的能耗等，以 评估其节能性能。
可靠性及寿命
可靠性
船用恒压变频供水装置应具备高可靠性，确保在各种恶劣环 境下都能稳定运行。
寿命评估
对装置的主要部件进行寿命评估，以确定其预期使用寿命和 维护需求。
人机交互界面
优化人机交互界面，提高操作便利性和用户体验，降低操作难度和 误操作风险。
环境适应性及安全性能
环境适应性
船用恒压变频供水装置应能在各种恶劣环境下稳定运行，如高温、低温、潮湿、振动等环境因素。
安全性能
装置应具备完善的安全保护功能，如过载保护、短路保护、缺相保护等，以确保人员和设备安全。
04
船用恒压变频供水装置安装与调试
安装步骤与注意事项
安装步骤 确定安装位置和布局 准备安装工具和材料
供水管路系统应具备足够的强度和刚度，以承受船舶运动和振动的影响 ，同时要考虑到管路系统的防腐、防震和防漏等方面的要求。
传感器与控制系统
传感器与控制系统是船用恒压变频供水装置的监测和调节部分，负责实时监测供水管路的压 力、流量等参数，并根据实际需求进行调节。
传感器与控制系统通常由压力传感器、流量计、液位计等传感器和变频器、电动阀等执行器 组成。
定期更换易损件
根据设备使用情况，定期更换泵组轴承、密封圈等易损件。
全面检查
每季度或半年对设备进行一次全面检查，包括电气系统、控制系 统、管路等。
维修保养记录
建立维修保养记录，记录设备维修保养情况，方便追踪管理及预 防类似问题再次产生。
06
