变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。
变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。
为防止水锤现象的产生，泵的启停将联动其出口阀门。
系统工作原理间图如下所示。
假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。
各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。
此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。
二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。
变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。
1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。
ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。
主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。
连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。
变频恒压供水体系原理图解恒压供水的本质是为了满意用水流量的央求。
因为供水管道中水压的巨细与供水才谐和用水需求，终究反映在水压的改动上，所以通常都是用水压来直接操控用水流量的巨细；即只需坚持供水管道上的压力，也就确保了该管道中的供水流量与用水流量的平衡。
也就到达了恒压供水的意图。
在施行变频恒压供水前，请先随电工学习网松鼠哥一同了解下恒压供水的操控进程。
1、体系稳守时水泵供水流量与用水流量处于平衡状况时，供水压力安稳在设定值，且无改动。
此刻供水压力丈量信号(反响信号)与给定信号(方针信号)根柢持平，水泵在变频器输出的某一频率下作业。
2、用水流量减小时用水流量的减小将致使水泵供水流量大于用水流量，则供水压力上升，供水压力丈量信号(反响信号)增大，则设定值与供水压力丈量信号之差减小，变频器内置PID发作负的操控量，效果使变频器的输出频率下降，电动机的转速也下降，水泵的供水流量也下降，水压也开端下降使之回复到给定匾(方针值)，体系又处于平衡状况。
3、用水流量添加时当用水流量添加时，供水压力会下降，则供水压力丈量信号(反响信号)减小，则设定值与供水压力丈量信号之差增大，变频器内置P1D发作正的操控量，效果使变频器的输出频率上升，电动机的转速也上升，水泵的供水流量添加，供水压力也开端上升使之回复到给定值(方针值)，体系又处于平衡状况。
恒压供水操控暗示图怎么装备简略变频恒压供水体系？简略的变频恒压供水体系需求压力传感器、变频器和装备相应变频传动的电气元件。
1、压力传感器压力传感器通常选用压力变送器或远传压力表。
假定压力传感器选用压力变送器，则选用两线制4-20mA输出压力变送器为最好（三线制和四线制也能够，两线制接线更便当），另需求装备一个开关电源（将沟通电改换为DC24V给压力变送器供电）；假定压力传感器选用远传压力表，其输出为30-350Ω电阻信号，需求另装备一个信号隔绝器（其效果为将30-350Ω信号改换为4-20mA输出至变频器反响输入端子）和一个开关电源（将沟通电改换为DC24V给供电电源为DC24V的信号隔绝器供电，假定信号隔绝器供电电源为AC220V则开关电源吊销）。

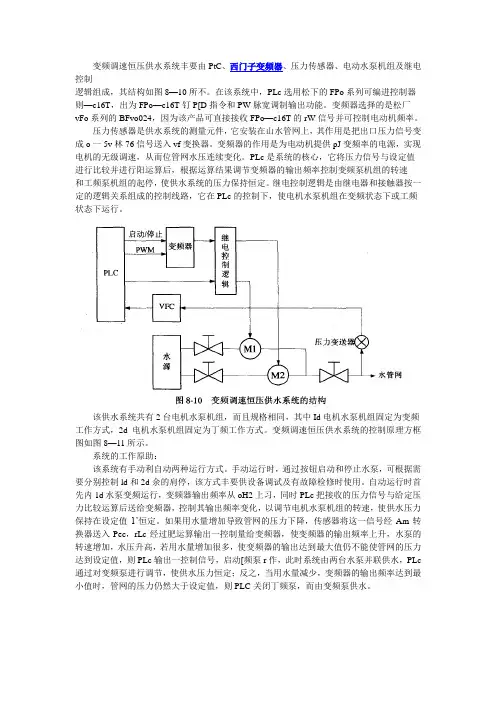

变频调速恒压供水系统丰要由PtC、西门子变频器、压力传感器、电动水泵机组及继电控制逻辑组成，其结构如图8—10所不。
在该系统中，PLc选用松下的FPo系列可编进控制器则—c16T，出为FPo—c16T钉P[D指令和PW脉宽调制输出功能。
变频器选择的是松厂vFo系列的BFvo024，因为该产品可直接接收FPo—c16T的rW信号并可控制电动机频率。
压力传感器是供水系统的测量元件，它安装在山水管网上，其作用是把出口压力信号变成o一5v林76信号送入vf变换器。
变频器的作用是为电动机提供pJ变频率的电源，实现电机的无级调速，从而位管网水压连续变化。
PLc是系统的核心，它将压力信号与设定值进行比较并进行阳运算后，根据运算结果调节变频器的输出频率控制变频泵机组的转速和工频泵机组的起停，使供水系统的压力保持恒定。
继电控制逻辑是由继电器和接触器按一定的逻辑关系组成的控制线路，它在PLc的控制下，使电机水泵机组在变频状态下或工频状态下运行。
该供水系统共有2台电机水泵机组，而且规格相同，其中Id电机水泵机组固定为变频工作方式，2d电机水泵机组固定为丁频工作方式。
变频调速恒压供水系统的控制原理方框图如图8—11所示。
系统的工作原助：该系统有手动利自动两种运行方式。
手动运行时，通过按钮启动和停止水泵，可根据需要分别控制ld和2d余的肩停，该方式丰要供设备调试及有故障检修时使用。
自动运行时首先内1d水泵变频运行，变频器输出频率从oH2上习，同时PLc把接收的压力信号与给定压力比较运算后送给变频器，控制其输出频率变化，以调节电机水泵机组的转速，使供水压力保持在设定值1’恒定。
如果用水量增加导致管网的压力下降，传感器将这一信号经Am转换器送入Pec，rLc经过肥运算输出一控制量给变频器，使变频器的输出频率上升，水泵的转速增加，水压升高，若用水量增加很多，使变频器的输出达到最大值仍不能使管网的压力达到设定值，则PLc输出一控制信号，启动[频泵r作，此时系统由两台水泵并联供水，PLc 通过对变频泵进行调节，使供水压力恒定；反之，当用水量减少，变频器的输出频率达到最小值时，管网的压力仍然大于设定值，则PLC关闭丁频泵，而由变频泵供水。
变频恒压供水原理
变频恒压供水系统是一种根据水压的需求自动调节水泵转速的系统，以保持供水网络的恒定压力。
该系统由变频器、感应电机、水泵、压力传感器和控制器等部件组成。
系统工作原理如下：首先，压力传感器感知到供水管网的压力变化，并将信号传输给控制器。
控制器根据压力传感器的信号和预设的压力值进行比较，确定所需的水泵工作状态。
然后，控制器通过变频器控制电机的转速。
变频器根据控制器的指令，调整电机的频率和电压，改变电机的转速。
最后，水泵根据电机的转速变化，调节供水的流量，以保持供水管网的恒定压力。
通过这种方式，变频恒压供水系统可以实现智能调控供水管网的压力，根据需求自动调节水泵的转速。
相比传统的恒压供水系统，该系统具有以下优点：
1. 节能高效：根据实际需求灵活调节水泵的转速，减少能耗，提高系统的能效。
2. 压力稳定：系统可以根据设定的压力值，自动调节水泵的工作状态，保持供水管网的恒定压力。
3. 自动化控制：系统可以实现自动化控制，无需人工干预，提高操作的便捷性和可靠性。
4. 水泵寿命长：由于可以实现精准的调节和控制，系统可以减少水泵的启停频率，延长水泵的使用寿命。
综上所述，变频恒压供水系统通过智能调节水泵的转速，实现对供水管网的恒定压力控制，具有节能高效、压力稳定、自动化控制和水泵寿命长等优点。
这种系统在市政工程、工业生产和建筑领域等供水场合广泛应用。
