使用手册广州三业科技有限公司变频恒压供水设备使用手册本系统为全自动控制、全自动恒压供水装置。
该系统集电力技术、数字技术、工业自动化控制技术、信息处理技术为一体的产物。
其适用于无人值守的供水系统。
由于整个系统运行参数均经过数字处理，所以，运行记录、更改设置非常方便。
对要求在节能、延长电机寿命和保证正常供水等方面的用户均带来不少的方便和投资实惠。
1本系统采用日本（TOHO）（日本神王电气公司）TTM117系列精密压力监控仪表。
该仪表具有如下特点：1.1该仪表符合国际标准,可与其它国家或国产仪表互换, PID（比例、积分、微分控制）整定具有数字与模糊逻辑运算相结合的自整定（AT）、自适应功能。
非专业人员可校对出专家特性曲线。
全部参数由数字方式显示，（包括实时检测数据、运行数据、设定数据）而且检测结果与设定参数用绿色及红色LED数码管同时显示，一目了然。
1.2仪表本身具有微电脑芯片，人为或仪表自整定的参数，全部仪表以数字的方式永久记存，失电后仍能保存十年以上。
1.3仪表的具体操作请参见其说明书。
2本系统采用西门子公司生产的变频器，该变频器具有高效、低耗以及多种保护功能。
利用参数设置单元，可根据不同的电机需要设定各种运行、保护参数，同时该参数设置单元还可对电机的电流、电压、频率进行监测。
3电流、电压表，通过三相转换开关对系统的三相电压、三相电流作选择显示。
4采用远传压力表检测市政供水压力，控制生活水泵的运行。
5恒压供水控制系统面板的操作使用。
5.1系统控制5.1.1把系统控制开关打到“开”时，系统将开始运行。
5.1.2把系统控制开关打到“停”时，系统将停止运行。
5.2“手动/自动”转换开关系统运行后，不论采用市政恒压控制或水泵恒压控制，都可选择手动或自动的启动方式。
消防泵及每台生活水泵都分别设有手动/自动转换开关，用于分别设置各台泵的启动方式。
两台生活泵只要有一台处于手动位置，则另一台也失去自动功能。
5.2.1手动操作系统运行后，将任一台泵的“手动/自动”转换开关置于手动位置，所对应的水泵即投入运行。
恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。
它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。
一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。
它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。
2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。
3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。
4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。
二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。
2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。
控制器通常配备了触摸屏或旋钮，使参数调整更加方便。
3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。
4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。
三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。
特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。
2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。
3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。
4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。
总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

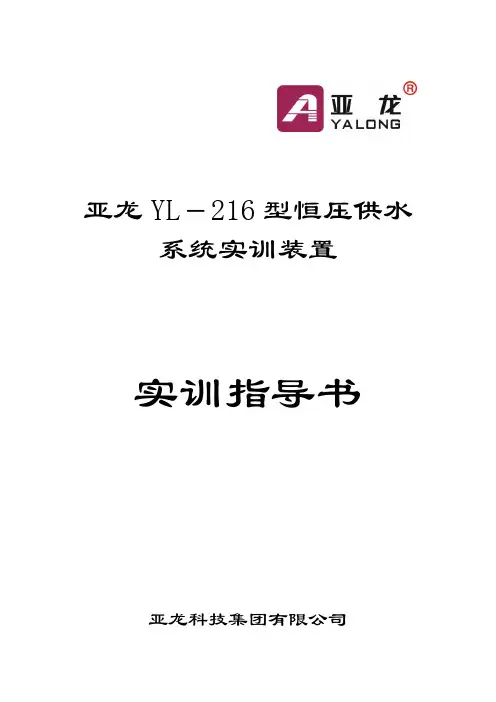

亚龙YL－216型恒压供水系统实训装置实训指导书亚龙科技集团有限公司目录第一章恒压供水装置介绍 (1)1.1 系统概述 (1)1.2 实训项目 (1)1.3 实训装置的配置和功能 (2)1.4 技术参数 (4)1.5 注意事项 (4)第二章恒压供水装置的实训操作 (5)2.1 运行前调试 (5)2.2 接线图 (7)2.3 运行设备 (9)第三章恒压供水系统运行流程 (10)3.1 恒压供水设备运行流程 (10)第一章恒压供水装置介绍1.1 系统概述亚龙YL－216型恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。
亚龙YL－216型恒压供水系统实训装置也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
1.2 实训项目亚龙YL－216型恒压供水系统实训装置是模拟一个大型的恒压供水系统，在用水量变化不定的情况之下，保证恒定的流量以防止用水高峰期供水量不足的情况。
可以完成的主要实训项目有：1.PLC编程练习及FX 3A数模转换模块的应用；2.变频器控制水泵的应用；3.单台水泵工频、变频运行；4.压力变送器技术应用；5.液位传感器技术应用；6.变频器多段速控制恒压供水运行；7.PLC+A/D转换模块+变频器+压力变送器闭环控制三台水泵恒压力供水运行；8.PLC +变频器+压力变送器闭环控制三台水泵恒压力供水运行。
1.3 实训装置的配置和功能亚龙YL－216型恒压供水系统由供水系统和控制系统组成，供水系统由恒压罐、蓄水箱、1#、2#水箱及水泵等组成。
控制系统采用的是电控柜的形式，这样更贴近实际的应用。
变频恒压供水设备使用说明书恒压变频给水装置一、产品概述使用XXX说XXX书变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温C—90C、PH值6.5-8.5.三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各种自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、主动化程度高，可实现恒压变量、多恒压变量、变压变量多种掌握方式，多种启停方式，压力不乱精度≤±1%；2、节能效果显著；3、掌握柜掌握对多台泵均实现变频软启动，无打击电流，机械打击磨损较小，可延长设备使用寿命、提高系统的不乱性和减小对电网的打击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的事情量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台隶属小泵的供水掌握系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：—3900m3/h;3、压力调节范围：—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。
变频恒压供水设备使用说明书Product OverviewThe variable frequency constant pressure water supply XXX the speed of the water pump and the。
of multiple water pumps according to the XXX。
while ensuring that the water supply pressure remains constant at the pre-set value on the basis of satisfying the user's flow demand。
The entire system is XXX。
and it can replace water towers。
high-level water tanks and air pressure tanks in water supply。
with XXX-saving effect.The variable frequency water supply XXX variable frequency control。
a water pump unit。
a pressure sensor。
a liquid level controller (nal)。
pipeline fittings and valves。
etc.Range of Applicable Water QualityIt is suitable for drinking water。
reclaimed water。
with water temperature of 0-90°C and pH value of 6.5-8.5.Scope of nThis XXX。
operates reliably。
has high pressure stability。
TG系列恒压供水控制器使用手册浙江天正电气股份有限公司ZHEJIANG TENGEN ELECTRIC CO.,LTD.目录一、系统概述·················································( 2 )二、主要性能指标·············································( 2 )三、安装尺寸和接线端子说明····································( 3 )四、操作面板指示及参数设定说明·······························( 4 )五、参数列表及参数出厂默认值·································( 6 )六、系统参数功能详细说明 (11)七、故障显示代码说明 (17)八、外部输入信号端子说明 (17)九、系统当前时间的调整 (17)十、外部输出端子与部分变频器端子的连接表 (18)十一、控制器与压力变送器的连接 (18)一、系统概述TG系列恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值6.5-8.5。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。
380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—2.8MPa;4、适用电机容量：0.15—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。
该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。
本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。
二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。
2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。
3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。
4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。
5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。
三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。
2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。
3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。
4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。
5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。
四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。
2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。
3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。
