恒压变频供水控制器原理恒压变频供水控制器原理，恒压变频供水控制器原理恒压变频供水控制器原理特点1、一体化专业设计，结构紧凑，系统直接安装在水箱里(如在室外可减少泵房的建设)投资少，安装方便，外形美观。
2、利用管网压力的叠加以及自动变频运行方式，节能效果得到显著提高(大干40%)。
3、配套安装方便，只有一个市政管网进口和一个供水出口。
4、运行稳定，振动小，噪音低(噪音值低于50分贝)。
5、系统供水稳定(即使管网临时断水，也能通过水箱正常供水)，充分保证系统末端压力。
6、可附加自动巡检功能，降低物业管理费用。
7、采用PLC可编程控制全自动运行，操作维护方便。
供应合肥变频供水设备工作原理安徽合肥变频供水设备优点恒压变频供水控制器原理的执行标准1)、产品标准《微机控制变频调速给水设备》JG/T 3009-93《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219–1998《液体泵带频率转换器的泵设备保证和兼容性试验》EN12483-19992)、工程标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《建筑给水排水设计规范》 GB 50015-2003恒压变频供水控制器原理原理恒压变频供水控制器原理投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水需求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水;用水高峰时，若自来水管网的水量小于水泵流量时，供水罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入供水罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。

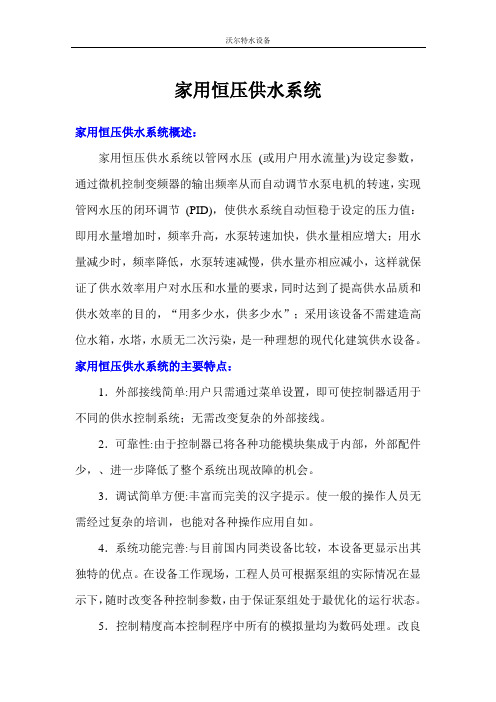

家用恒压供水系统家用恒压供水系统概述：家用恒压供水系统以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”；采用该设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。
家用恒压供水系统的主要特点：1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。
2．可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，、进一步降低了整个系统出现故障的机会。
3．调试简单方便:丰富而完美的汉字提示。
使一般的操作人员无需经过复杂的培训，也能对各种操作应用自如。
4．系统功能完善:与目前国内同类设备比较，本设备更显示出其独特的优点。
在设备工作现场，工程人员可根据泵组的实际情况在显示下，随时改变各种控制参数，由于保证泵组处于最优化的运行状态。
5．控制精度高本控制程序中所有的模拟量均为数码处理。
改良的PID数字控制系统能够避免一般PID死区（对水泵控制而言）所带来的控制误差,使系统的供水压力更加稳定。
6．睡眠功能的最新应用可使机组在每天的零流量的区域中自动启、停，间歇型的供水方式,使节电效果更佳。
7．控制功能先进控制系统可在汉字显示屏上明确显示其工频、变频、转换的运行工况。
8．维修简单方便独有的系统故障检测、明确的故障部位（中文）提示,使工程人员能够清楚地了解故障所在,帮助维修人员检查故障发生的部位的部位和原因。
家用恒压供水系统的工作原理:家用恒压供水系统是应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。
变频恒压供水工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII变频恒压供水工作原理产品工作原理:全自动变频调速供水设备是应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。
该设备通过安装在水泵出水总管上的远传压力表（内为一滑动电阻），将出口压力转换成0-5V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化。
设备采用多泵并联的供水方式，用户用水量的大小决定了投入运行的水泵的数量，当用水量较小时，单台泵变频工作，当用水量增加，水泵运行频率随之增加，如达到水泵额定输出功率仍无法满足用户供水要求时，该泵自动转换成工频运行状态，并变频启动下一台水泵。
反之，当用水量减少，则降低水泵运行频率直至设定下限运行频率，如供水量仍大于用水量，则自动停止工频运行泵同时变频泵转速增加。
当用水量降至某一程度时（如夜间用水很少时），变频主泵停止工作，改由辅泵及小型气压罐供水。
产品特点：※采用先进的供水专用变频器※最新供水专利技术※全中文人机界面，操作简单※RS485远程通讯※压力控制精度5‰※压力频率全数字显示※一次水高、低水位报警※供水压力过压、欠压保护※系统故障自诊断※水泵过载、过流保护※水泵软启动，软切换※适用于各种泵站※故障水泵自动切除运行系统※体积小，安装调试方便※全部进口低压电器集成，运行更安全可靠※优化的控制软件更利于系统节能运行变频恒压供水控制器采用最新微电脑设计处理器设计制造配备液晶中文显示,参数显示、设定一目了然，故障时弹出供货商公司名称及2个服务电话（可按要求设置）,多达75个功能参数项、9种应用宏选择，能满足五台以下的所有运行程序，其主要特点有：1．外部接线简单:用户只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。
变频恒压供水原理
变频恒压供水系统是一种根据水压的需求自动调节水泵转速的系统，以保持供水网络的恒定压力。
该系统由变频器、感应电机、水泵、压力传感器和控制器等部件组成。
系统工作原理如下：首先，压力传感器感知到供水管网的压力变化，并将信号传输给控制器。
控制器根据压力传感器的信号和预设的压力值进行比较，确定所需的水泵工作状态。
然后，控制器通过变频器控制电机的转速。
变频器根据控制器的指令，调整电机的频率和电压，改变电机的转速。
最后，水泵根据电机的转速变化，调节供水的流量，以保持供水管网的恒定压力。
通过这种方式，变频恒压供水系统可以实现智能调控供水管网的压力，根据需求自动调节水泵的转速。
相比传统的恒压供水系统，该系统具有以下优点：
1. 节能高效：根据实际需求灵活调节水泵的转速，减少能耗，提高系统的能效。
2. 压力稳定：系统可以根据设定的压力值，自动调节水泵的工作状态，保持供水管网的恒定压力。
3. 自动化控制：系统可以实现自动化控制，无需人工干预，提高操作的便捷性和可靠性。
4. 水泵寿命长：由于可以实现精准的调节和控制，系统可以减少水泵的启停频率，延长水泵的使用寿命。
综上所述，变频恒压供水系统通过智能调节水泵的转速，实现对供水管网的恒定压力控制，具有节能高效、压力稳定、自动化控制和水泵寿命长等优点。
这种系统在市政工程、工业生产和建筑领域等供水场合广泛应用。
变频恒压供水原理说明变频恒压供水设备利用专门为风机、泵类、空气压缩机等流量和压力控制特点而研制的专用变频调速器。
利用变频器的一拖三功能，而不采用昂贵的PLC就可以自动控制泵组的运行与退出台数，而且内置PID功能与我司开发的专门处理恒压供水的控制板，可以方便地与远传压力表连用，同而完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。
为客户节省成本，具有较高的经济性和实用性。
一、变频恒压供水特点:1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。
2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。
3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。
4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。
5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55%。
6、变频恒压供水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。
7、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。
8、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。
二、工作原理:变频恒压供水系统采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。
如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。
水泵变频恒压供水恒压变频泵属于变频恒压供水设备种一种供水形式，也就是单个水泵带变频运行的，实则其运行原理与其一致，就是相比普通水泵，变频也就是可调节频率，变频电机就是可以调节转速调节流量，达到节能的目的，还有启动电流小，维护工作量小的优点。
恒压供水设备是一种水利系统的供水方式，供水是国民生产生活中不可缺少的重要一环。
传统供水方式占地面积大，水质易污染，基建投资多，而最主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。
其工作原理如下：变频恒压供水自动控制装置以变频方式工作时，水泵马达以软启动方式启动后开始运转，由远传压力表检测供水管网实际压力，管网实际压力与设定压力经过比较后输出偏差信号，由偏差信号控制调整变频器输出的电源频率，改变水泵转速，使管网压力不断向设定压力趋近，这个闭环控制系统通过不断检测、不断调整的反复过程实现管网压力恒定，从而使水泵根据需求水量自动调节供水量，达到节能节水的目的。
变频控制原理如下：用变频调速来实现恒压供水，与用调节阀(使用材料：铸铁、铸钢、不锈钢等)门来实现恒压供水相比，节能效果十分显著（可根据具体情况计算出来）。
其优点是：A、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；B、由于泵的平均转速降低了，从而可增加泵和阀门等的使用的时长；C、可以消除起动和停机时的水锤（又称水击）效应；一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
变频控制技术引入到供水系统中，也是适应了一直提倡节能，节水需求，给我们生活(生活)带来方便。
恒压供水设备能够保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。
恒压供水应用及分析恒压供水是一种供水方式，其特点是保持供水压力不变。
在恒压供水系统中，通过使用变频器控制水泵的转速，以实现对供水压力的控制。
这种供水方式的应用广泛，包括住宅、商业建筑、工业设施等各个领域。
恒压供水的主要优点是能够保持供水压力恒定，不受外界因素的影响。
而在传统的供水方式中，供水压力通常是固定的，当供水需求增加时，压力会降低，从而影响用水的舒适性和稳定性。
而恒压供水系统通过不断调整水泵的转速，可以实时地根据用水需求来控制供水压力，使得供水压力始终保持在设计要求范围内。
恒压供水系统的应用具有以下几个方面的优势。
首先，恒压供水系统能够有效地解决水压不足的问题。
在地理条件复杂、供水管网较长的区域，传统的供水方式往往无法满足用户对水压的要求。
而恒压供水系统通过调整供水压力，可以确保用户在任何时间、任何地点都能够获得稳定的供水压力。
其次，恒压供水系统具有较低的能耗。
由于恒压供水系统能够根据需求调整水泵的转速，因此相比较传统的供水方式而言，能够更加有效地利用能源，降低供水过程中的能耗。
再次，恒压供水系统具有较高的稳定性和可靠性。
在传统的供水方式中，由于供水压力固定，当出现供水压力不足或者过高的情况时，往往需要进行大规模的改造，以保障供水系统的正常运行。
而恒压供水系统可以通过调整水泵的转速来实现供水压力的控制，因此在面对不同的供水需求时，能够更加灵活地进行调整，保证供水系统的稳定运行。
最后，恒压供水系统的安装和维护成本较低。
由于恒压供水系统的安装相对简单，不需要进行大规模的改造，因此能够节约安装成本。
同时，由于恒压供水系统能够灵活地调整供水压力，降低了供水管道的负荷，减少了维护成本。
总之，恒压供水系统在现代供水系统中应用广泛，并且取得了显著的效果。
通过恒压供水系统，可以保证用户在任何时间、任何地点都能够获得稳定的供水压力，提高了供水系统的稳定性和可靠性，降低了能耗和维护成本，因此具有广阔的应用前景。
变频恒压供水的原理
变频恒压供水是一种通过变频器控制水泵的运行速度来实现恒定水压供水的技术。
其原理是根据用户使用水量的变化，通过传感器不断监测水压信号，并将信号传递给变频器。
变频器根据接收到的信号，自动调整水泵的转速，使得水泵的输出水量与用户需求的水量相匹配，从而保持恒定的供水压力。
具体来说，当用户开启水龙头时，变频器通过感应到的水压信号判断出用户的使用需求，然后自动调整水泵的转速以满足需求。
如果用户使用水量增加，变频器会立即调整水泵的转速提供更多的水流量，以保持稳定的供水压力。
相反，如果用户使用水量减少，变频器会降低水泵的转速，避免过高压力对水管和设备的损坏，同时节约能源。
变频恒压供水的优势在于它能够根据用户实际需求来自动调节水泵的转速，节约能源并提高供水效率。
相比传统的水泵系统，变频恒压供水可以提供更稳定的水压，避免了因为用户使用水量变化而导致的水压波动。
此外，变频恒压供水还可以减少水泵的启停次数，延长水泵的使用寿命，减少维护成本。
恒压供水设备工作原理1.恒压供水设备概述恒压供水是指在供水网系中用水量发生变化时，出口压力保持不变的供水方式。
供水网系的出口压力值是根据用户需求确定的。
传统的恒压供水方式是采用水塔、高水位箱、气压罐等设施实现的。
近年来，随着变频调速技术的日益成熟，其显著的节能效果和可靠稳定的控制方式，在供水系统中得到广泛的应用。
变频恒压供水系统对水泵电机实行无级调速，依据用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，是目前最先进，合理的节能供水系统。
与传统的水塔、高位水箱、气压罐等供水方式比较，不论是投资、运行的经济性、还是系统的稳定性、可靠性、自动化程度等方面都具有优势。
2、恒压供水设备控制系统的主要特点：（1）高效节能。
与传统供水方式相比变频恒压供水能节能30%-60%。
（2）占地面积小，投入少，效率高。
（3）配置灵活，自动化程度高，功能齐全，灵活可靠。
（4）运行合理，由于一天内的平均转速下降，轴上的平均扭矩和磨损减少，水泵的寿命将大为提高。
（5）由于能对水泵实现软停和软起，并可消除水锤效应（水锤效应：直接起动和停机时，液体动能的急剧变人，导致对管网的极大冲击，有很大破坏力）。
（6）操作简便，省时省力。
3、恒压供水设备的节能原理图1图1为水泵调速时的全扬程特性（Ｈ－Ｑ）曲线。
横坐标为水泵流量Q，纵坐标为水泵扬程H。
泵的扬程和出水压力是线形关系，因此也可近似表示为出水压力P。
H1A是恒压线，n1、n2、…n0是不同转速下的H-Q特性。
可见，在n1转速下，如果通过控制阀门开度使流量从Qa减小到Qc时，压力将沿n1曲线升高到D点。
很显然，在减少流量同时，提高了压力(DC段是压力升高值)。
如果将转速由n1减小到n3，则流量沿着恒压线从Qa减小到Qc时，而压力没变。
据水泵的特性曲线公式：PL=QρH/ηb·η×10-3-------------------------(1)式中：PL─水泵使用工况轴功率（ｋＷ）；Q─泵每秒排出的流量；ρ─液体的比重（N/m3），水的比重ρ=9810N/m3；H─泵的扬程；ηb─泵的效率；η─传动机构的效率；可以求出运行在D点和运行在C点的水泵工况轴功率分别为：PD=QCΡH2/ηb·η×10-3----------------(2)PC=QCΡH1/ηb·η×10-3----------------(3)两者之差为：ΔP=PD－PC=QCΡ(H2－H1)/ηb·η×10-3------(4)也就是说，用阀门控制流量时，有ΔＰ功率被损耗浪费掉了，且随着阀门不断关小，这个损耗还要增加。
