变频器恒压供水解读

变频恒压供水系统工作原理一、引言变频恒压供水系统是一种新型的供水系统，其工作原理是通过变频控制器对水泵电机进行调速，从而实现恒压供水。

该系统具有节能、稳定、可靠等优点，被广泛应用于楼宇、工业生产等领域。

本文将详细介绍变频恒压供水系统的工作原理。

二、变频控制器变频控制器是变频恒压供水系统的核心部件，其主要功能是对水泵电机进行调速。

该控制器通过检测管网中的压力信号，自动调整电机转速，使得管网中的压力保持在设定值范围内。

同时，该控制器还具有多种保护功能，如过载保护、短路保护等。

三、电机驱动电机驱动是变频恒压供水系统的另一个重要组成部分。

该部分主要由电机和驱动器两部分组成。

其中，电机负责转动水泵，而驱动器则负责对电机进行调速。

在正常情况下，驱动器会根据控制器发出的指令来改变输出频率和电压大小，从而实现对电机转速的精准控制。

四、压力传感器压力传感器是变频恒压供水系统中用于检测管网压力的重要组成部分。

该传感器通常安装在管网的进出口处，能够实时监测管网中的压力变化。

一旦检测到管网压力超出设定范围，传感器就会向控制器发出信号，控制器则会根据信号调整电机转速，使得管网压力恢复到设定值。

五、水泵水泵是变频恒压供水系统中最基本的部件之一。

其主要功能是将水从低处输送至高处，从而满足用户对水的需求。

在变频恒压供水系统中，水泵通常采用离心泵或自吸式泵。

这些泵具有流量大、效率高、噪音小等优点，在实际应用中得到了广泛应用。

六、工作原理变频恒压供水系统的工作原理可以概括为以下几个步骤：1. 检测管网压力：系统通过安装在进出口处的压力传感器来检测管网中的压力变化。

2. 控制器调整电机转速：一旦控制器接收到压力传感器发出的信号，就会根据设定值来调整电机转速，从而使得管网压力恢复到设定范围内。

3. 驱动器调整输出频率和电压大小：控制器通过驱动器来对电机进行调速。

驱动器会根据控制器发出的指令，改变输出频率和电压大小，从而实现对电机转速的精准控制。

变频恒压供水系统变频恒压供水系统是一种先进的供水设备，通过变频控制技术来实现水压的恒定调节。

本文将详细介绍变频恒压供水系统的工作原理、优点、应用领域以及未来发展趋势。

一、工作原理变频恒压供水系统主要由水泵、变频器、压力传感器和控制器等组成。

其工作原理是通过压力传感器监测水压大小，并将实时的水压信号传送给控制器。

控制器根据设定的水压值与实际水压之间的偏差，控制变频器调整水泵的运行频率，从而实现恒定的水压供应。

二、优点1.高效节能：采用变频器驱动水泵，可以根据实际需求调节水泵的运行频率，提高能效，降低能耗。

2.稳定可靠：通过实时监测和调节水泵的运行频率，可以保持水压的恒定，在供水过程中避免压力波动。

3.操作简便：系统具有用户友好的界面和操作面板，可以方便地设置水压值、监测运行状态及故障信息。

4.维护方便：系统具有自动保护功能，能够实时监测水泵的工作状态，提醒用户及时进行维护和保养。

5.灵活多样：系统可以根据不同的供水需求进行定制，可用于家庭、工业、农业等不同场景。

三、应用领域1.民用供水：变频恒压供水系统可以用于家庭、公寓、写字楼等民用场所，保证水压稳定，提供良好的供水条件。

2.商业供水：商场、酒店、餐厅等商业场所对供水的要求较高，变频恒压供水系统可以确保供水的稳定性和连续性。

3.工业供水：工业生产中，往往需要大量的水源供给，变频恒压供水系统可以满足不同工艺流程对水压的要求。

4.农业灌溉：农田灌溉需要保证稳定的水压，变频恒压供水系统可以实现对农田的定时供水，提高农作物的产量。

四、发展趋势随着科技的不断进步，变频恒压供水系统正朝着智能化、高效节能的方向发展。

未来，我们可以期待以下几个趋势：1.智能控制：利用物联网技术，实现对供水系统的远程监控和控制，提高运行效率和便利性。

2.节能环保：采用更加高效的电机和控制器，进一步降低能耗，减少对环境的影响。

3.多元化应用：推出更多适用于不同场景的变频恒压供水系统，满足不同用户的需求。

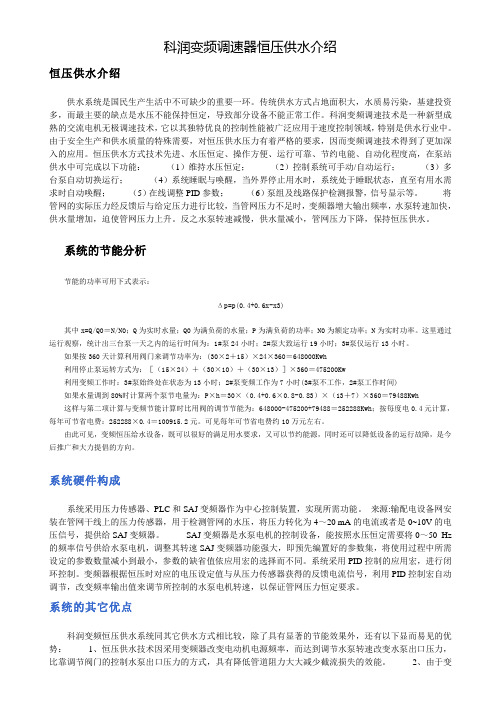

科润变频调速器恒压供水介绍恒压供水介绍供水系统是国民生产生活中不可缺少的重要一环。

传统供水方式占地面积大，水质易污染，基建投资多，而最主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。

科润变频调速技术是一种新型成熟的交流电机无极调速技术，它以其独特优良的控制性能被广泛应用于速度控制领域，特别是供水行业中。

由于安全生产和供水质量的特殊需要，对恒压供水压力有着严格的要求，因而变频调速技术得到了更加深入的应用。

恒压供水方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高，在泵站供水中可完成以下功能：（1）维持水压恒定；（2）控制系统可手动/自动运行；（3）多台泵自动切换运行；（4）系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒；（5）在线调整PID参数；（6）泵组及线路保护检测报警，信号显示等。

将管网的实际压力经反馈后与给定压力进行比较，当管网压力不足时，变频器增大输出频率，水泵转速加快，供水量增加，迫使管网压力上升。

反之水泵转速减慢，供水量减小，管网压力下降，保持恒压供水。

系统的节能分析节能的功率可用下式表示：Δp=p(0.4+0.6x-x3)其中x=Q/Q0＝N/N0；Q为实时水量；Q0为满负荷的水量；P为满负荷的功率；N0为额定功率；N为实时功率。

这里通过运行观察，统计出三台泵一天之内的运行时间为：1#泵24小时；2#泵大致运行19小时；3#泵仅运行13小时。

如果按360天计算利用阀门来调节功率为：(30×2＋15）×24×360＝648000Kwh利用停止泵运转方式为：［（15×24）＋（30×10）＋（30×13）］×360＝475200Kw利用变频工作时：3#泵始终处在状态为13小时；2#泵变频工作为7小时(3#泵不工作，2#泵工作时间)如果水量调到80%时计算两个泵节电量为：P×h＝30×（0.4+0.6×0.8-0.83）×（13＋7）×360＝79488Kwh这样与第二项计算与变频节能计算时比用阀的调节节能为：648000-475200+79488＝252288Kwh；按每度电0.4元计算，每年可节省电费：252288×0.4＝100915.2元。

变频器恒压供水系统方案变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。

这种系统的主要优点是能够满足不同用水需求下的稳定压力供应，从而提高供水质量和稳定性。

下面是一个关于变频器恒压供水系统的方案，以便更好地了解其运作原理和应用。

一、系统概述：二、系统原理：当用水需求增加时，传感器会监测到水压下降的信号，并将此信号传递给控制器。

控制器根据传感器的反馈信号，判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速增加，从而增加水的供应量，保持恒定水压。

相反，当用水需求减少时，传感器会监测到水压上升的信号，并传递给控制器。

控制器判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速减小，从而减少水的供应量，保持恒定水压。

三、系统特点：1.稳定性：变频器恒压供水系统能够自动调节供水量，保持稳定的水压，从而保证供水的稳定性。

2.节能性：系统根据实际需求调节水泵的转速，避免了过度供水，有效减少了能耗。

3.使用寿命长：系统通过控制水泵的运行状态，减少了水泵的启停次数，延长了水泵的使用寿命。

4.安全性：系统具备过载、过压、低压和短路等保护功能，确保供水系统的安全运行。

四、系统应用：变频器恒压供水系统广泛应用于城市居民楼、写字楼、商场、医院、学校等公共建筑的给水供应，以及工业生产中的供水系统。

由于该系统能够根据实际需求精确调节水泵的供水量，满足不同用水量的需求，因此特别适用于节水型社区和工厂。

五、系统优势：1.提高供水质量：系统能够根据实际需求调节供水量，保持恒定水压，避免了因水压变化而导致的水质问题。

2.减少能耗：系统根据实际需求调节水泵的运行状态，避免了过度供水，减少了能耗。

3.简化维护：系统能够自动控制水泵的运行状态，减少了人工干预和维护工作。

4.提高供水稳定性：系统能够根据实际需求调节供水量，保持稳定的水压，提高了供水的稳定性。

综上所述，变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。

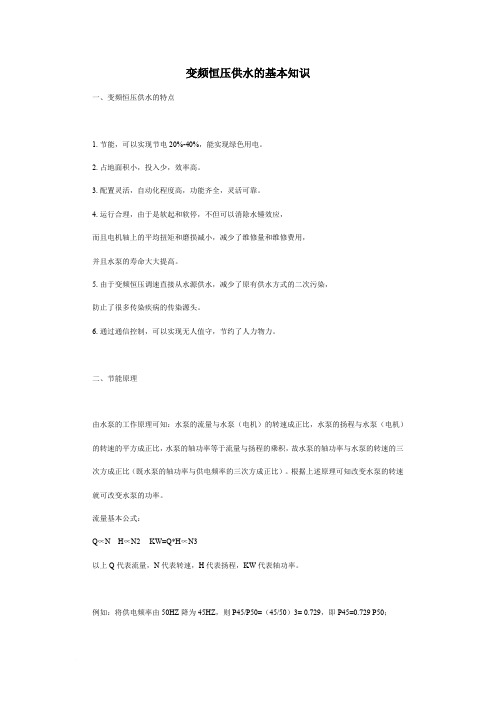

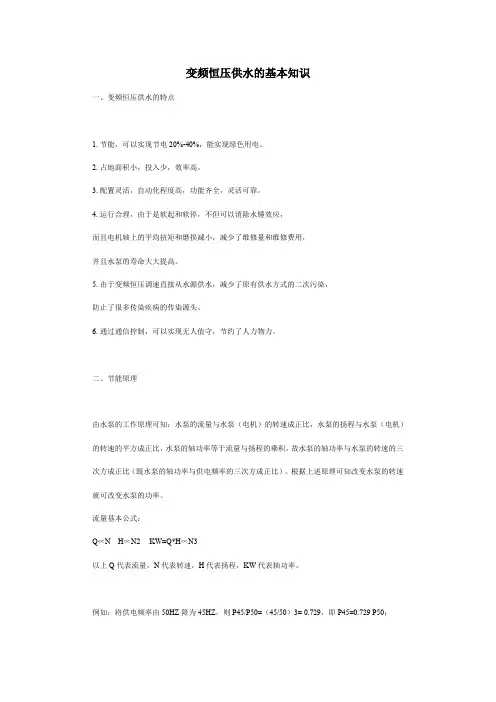

变频恒压供水的基本知识一、变频恒压供水的特点1. 节能，可以实现节电20%-40%，能实现绿色用电。

2. 占地面积小，投入少，效率高。

3. 配置灵活，自动化程度高，功能齐全，灵活可靠。

4. 运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。

5. 由于变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。

6. 通过通信控制，可以实现无人值守，节约了人力物力。

二、节能原理由水泵的工作原理可知：水泵的流量与水泵（电机）的转速成正比，水泵的扬程与水泵（电机）的转速的平方成正比，水泵的轴功率等于流量与扬程的乘积，故水泵的轴功率与水泵的转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。

根据上述原理可知改变水泵的转速就可改变水泵的功率。

流量基本公式：Q∝N H∝N2 KW=Q*H∝N3以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。

例如：将供电频率由50HZ降为45HZ，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

水泵一般是按供水系统在设计时的最大工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的最大量，一般用阀门调节增大系统的阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，通过改变转速来调节用水供应，并可通过降低转速节能收回投资。

三、变频调速恒压供水设备的主要应用场合1、高层建筑，城乡居民小区，企事业等生活用水；2、各类工业需要恒压控制的用水，冷却水循环，热力网水循环，锅炉补水等；3、中央空调系统；4、自来水厂增压系统；5、农田灌溉，污水处理，人造喷泉；6、各种流体恒压控制系统。

水泵变频调速应用的注意事项变频调速在泵与风机的节能方面应用广泛，但在实际应用中往往由于对影响其节能效果的因素考虑不周，导致选择与使用存在着较大的盲目性，影响其节能效益的发挥。

变频器水泵恒压供水原理引言变频器水泵是一种利用变频器控制电机转速的水泵，它在供水系统中被广泛应用。

本文将介绍变频器水泵的恒压供水原理及其工作过程。

什么是变频器水泵变频器水泵是通过电机转速的调节来实现水泵出水流量和水压的自动调整的一种供水系统。

通过改变电机的转速，变频器水泵可以根据实际需求自动调节水流量和水压，实现恒压供水。

变频器水泵的工作原理变频器水泵的工作原理包括电机控制部分和水泵部分。

电机控制部分电机控制部分主要由变频器和传感器组成。

变频器是一种控制电机转速的设备，通过调节电机的频率来改变电机输出的转速。

传感器用于检测供水系统的压力和流量情况，并将这些数据传输给变频器。

水泵部分水泵部分包括水泵和水泵控制系统。

水泵是实现水的输送功能的设备，水泵控制系统负责控制水泵的启停和转速。

变频器水泵的恒压供水过程变频器水泵的恒压供水过程主要包括以下几个步骤：1.检测水压和流量：传感器检测供水系统的水压和流量情况，并将这些数据传输给变频器。

2.数据处理：变频器接收传感器传输的数据，并进行处理。

根据设定的供水要求，变频器通过算法计算出合适的频率和转速。

3.控制水泵输出：变频器将计算得到的频率和转速信号传输给水泵控制系统。

水泵控制系统根据接收到的信号控制水泵的启停和转速，从而实现恒压供水。

4.监测供水状态：变频器水泵通过传感器不断监测水压和流量，根据实际情况动态调整水泵的转速，保持供水系统的恒压供水状态。

变频器水泵的优点变频器水泵相比传统水泵有以下几个优点：1.节能高效：变频器可以根据实际需求智能调节水泵的转速，避免了传统水泵长时间全功率运行的能耗浪费。

2.稳定供水：变频器水泵可以根据传感器监测到的数据实时调整水泵的转速，保持稳定的水压和流量，避免了传统水泵因为压力波动而导致供水不稳定的问题。

3.噪音低：变频器水泵在运行时可以通过控制电机的转速来降低噪音，提供更加安静的供水环境。

4.维护方便：变频器水泵通过自动调节电机转速实现供水控制，避免了传统水泵常规手动调节的繁琐过程，同时减少了维护工作量和维护成本。

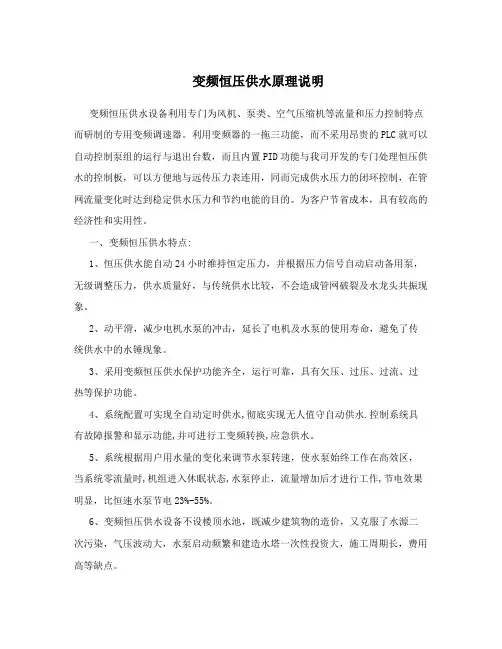

变频恒压供水原理说明变频恒压供水设备利用专门为风机、泵类、空气压缩机等流量和压力控制特点而研制的专用变频调速器。

利用变频器的一拖三功能，而不采用昂贵的PLC就可以自动控制泵组的运行与退出台数，而且内置PID功能与我司开发的专门处理恒压供水的控制板，可以方便地与远传压力表连用，同而完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。

为客户节省成本，具有较高的经济性和实用性。

一、变频恒压供水特点:1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。

2、动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。

3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。

4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。

5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55%。

6、变频恒压供水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。

7、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。

8、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。

二、工作原理:变频恒压供水系统采用一电位器设定压力(也可采用面板内部设定压力)，采用一个压力传感器(反馈为4~20mA)检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。

如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。

变频恒压供水系统工作原理变频恒压供水系统是一种先进的水泵控制系统，广泛应用于建筑、给排水、消防和工业领域，能够实现稳定的供水压力。

在本篇文章中，我将向您介绍变频恒压供水系统的工作原理以及其优势。

一、工作原理变频恒压供水系统由水泵、变频器和压力传感器等组成。

其工作原理主要通过变频器对水泵的电源进行频率调节来控制水泵的转速，从而实现恒定的供水压力。

具体来说，变频恒压供水系统通过压力传感器实时监测供水管网的压力，并将监测到的信号传输给变频器。

变频器根据压力信号的变化来调整水泵的转速，使得供水管网的压力保持在一个设定的恒定值。

当供水管网的压力低于设定值时，变频器会增加水泵的转速，提高供水压力；当供水管网的压力高于设定值时，变频器会降低水泵的转速，减小供水压力。

通过持续监测和调整，变频恒压供水系统可以实现稳定的供水压力，并根据实际需求进行自动调节。

二、优势1. 高效节能：变频恒压供水系统可以根据实际需求灵活调整水泵的转速，避免了传统水泵系统一直以满负荷运行的浪费现象。

通过减少水泵的能耗，变频恒压供水系统能够显著降低能源消耗，提高供水系统的效率。

2. 稳定可靠：传统供水系统存在由于供水压力波动引起的供水不稳定问题，而变频恒压供水系统通过实时监测和调节水泵转速，能够保持供水压力在设定值范围内的稳定性，有效解决了这一问题。

3. 智能控制：变频恒压供水系统采用先进的自动控制技术，能够根据供水压力的变化进行自动调节，无需人工干预。

系统还具有故障自诊断和报警功能，能够及时发现和解决问题，提高供水系统的可靠性和安全性。

4. 环保节能：由于变频恒压供水系统可以根据实际需求调整水泵的工作状态，避免了过高或过低的供水压力，减少了压力调节阀的使用，降低了供水系统的泄漏和能耗，对节能和环保起到积极作用。

总结回顾通过本文的介绍，我们了解到变频恒压供水系统的工作原理以及其带来的优势。

变频恒压供水系统通过变频器对水泵的转速进行调节，实现供水管网的恒定压力。

变频恒压供水系统工作原理变频恒压供水系统是一种新型的供水系统，它采用了变频技术和恒压控制技术，能够实现水泵的自动控制和恒压供水。

本文将从工作原理、优点和应用范围三个方面来介绍变频恒压供水系统。

一、工作原理变频恒压供水系统的工作原理是将水泵的电机与变频器相连，通过变频器对电机进行调速，从而实现水泵的自动控制。

同时，系统还配备了压力传感器和控制器，通过对压力传感器的监测和控制器的调节，实现恒压供水。

具体来说，当水压下降到一定程度时，压力传感器会发出信号，控制器接收到信号后，会自动启动水泵，通过变频器对电机进行调速，使水泵的流量和压力达到设定值。

当水压达到设定值时，控制器会自动停止水泵的运行，从而实现恒压供水。

二、优点1. 节能环保：变频恒压供水系统采用变频技术，能够根据实际需求对水泵进行调速，避免了传统供水系统中水泵长时间运行的情况，从而节约了能源，减少了二氧化碳的排放。

2. 稳定可靠：系统采用恒压控制技术，能够保持水压稳定，避免了传统供水系统中水压波动的情况，从而保证了供水的稳定性和可靠性。

3. 操作简便：系统采用自动控制技术，能够实现水泵的自动启停和恒压供水，操作简便，减少了人工干预的需求。

4. 维护成本低：系统采用先进的技术，能够自动检测和报警，及时发现故障并进行维修，从而降低了维护成本。

三、应用范围变频恒压供水系统适用于各种供水场合，如住宅小区、商业楼宇、工业园区、医院、学校等。

特别是在高层建筑中，由于水压的变化会影响到供水的稳定性和可靠性，因此采用变频恒压供水系统能够有效解决这一问题。

变频恒压供水系统还可以与太阳能、风能等新能源相结合，实现绿色供水，为环保事业做出贡献。

变频恒压供水系统是一种先进的供水系统，具有节能环保、稳定可靠、操作简便、维护成本低等优点，适用于各种供水场合，是未来供水系统的发展方向。

变频恒压供水的原理
变频恒压供水是一种通过变频器控制水泵的运行速度来实现恒定水压供水的技术。

其原理是根据用户使用水量的变化，通过传感器不断监测水压信号，并将信号传递给变频器。

变频器根据接收到的信号，自动调整水泵的转速，使得水泵的输出水量与用户需求的水量相匹配，从而保持恒定的供水压力。

具体来说，当用户开启水龙头时，变频器通过感应到的水压信号判断出用户的使用需求，然后自动调整水泵的转速以满足需求。

如果用户使用水量增加，变频器会立即调整水泵的转速提供更多的水流量，以保持稳定的供水压力。

相反，如果用户使用水量减少，变频器会降低水泵的转速，避免过高压力对水管和设备的损坏，同时节约能源。

变频恒压供水的优势在于它能够根据用户实际需求来自动调节水泵的转速，节约能源并提高供水效率。

相比传统的水泵系统，变频恒压供水可以提供更稳定的水压，避免了因为用户使用水量变化而导致的水压波动。

此外，变频恒压供水还可以减少水泵的启停次数，延长水泵的使用寿命，减少维护成本。

变频恒压供水控制原理
变频恒压供水控制原理是指利用变频器控制水泵的转速，从而实现稳定的压力输出的供水系统。

供水系统根据用户需求自动调整水泵的转速，以保持恒定的供水压力。

供水系统由变频器、水泵、压力传感器和控制器组成。

压力传感器用于实时监测供水管道的压力值，并将采集的压力信号传输给控制器。

控制器根据预设的压力值与实际压力值的差异，通过变频器调节水泵的转速。

当供水管道压力低于预设的压力值时，控制器向变频器发送启动信号，变频器根据信号将水泵的转速逐渐调高。

逐渐加大的转速会增加水泵的供水量，从而提高供水管道的压力。

当压力达到设定值时，控制器发送停止信号，变频器逐渐减小水泵的转速，以保持稳定的压力输出。

变频恒压供水控制原理通过不断调节水泵的转速，使得供水系统实现恒定的压力输出。

相比传统的恒压供水系统，变频恒压供水控制原理具有以下优势：
1. 节能高效：根据实际需求调整水泵的转速，避免了传统系统常开启水泵运行的能耗浪费。

2. 全自动控制：控制器根据压力传感器反馈的信号实现自动控制，无需人工干预，提高了操作的便捷性。

3. 高精度稳定：通过变频器精确控制水泵的转速，可以实现更
加精细的供水压力调节，保证供水的稳定性。

4. 噪音低：变频器调整水泵转速的过程平稳无冲击，可以减少噪音的产生，提升使用的舒适度。

变频恒压供水控制原理的应用范围广泛，适用于各类供水系统，如住宅小区、商业楼宇、工业厂房等，能够有效解决供水压力不稳定的问题。

变频恒压供水系统变频恒压供水系统是一种利用变频器控制水泵以实现恒压供水的系统。

在传统的供水系统中，由于水泵的固定转速和无法根据需求实时调整，常常导致供水压力不稳定或过高。

通过使用变频器来控制水泵的频率和转速，可以有效地解决这些问题，提高供水质量和效率。

本文将介绍变频恒压供水系统的工作原理、优势以及使用注意事项，以便读者能够更好地了解和应用这一技术。

工作原理变频恒压供水系统由变频器、传感器、控制器和水泵组成。

其工作原理如下：1.传感器感知水压：水泵出口处安装有压力传感器，用于实时感知供水管道的压力情况。

2.控制器监测水压：控制器接收传感器传来的压力信号，并根据预设的压力范围进行比较和调整。

3.变频器控制水泵：根据控制器的指令，变频器调整水泵的电频和电流，进而控制水泵的转速和出水量。

当压力过低时，变频器会提高水泵的转速；当压力过高时，变频器会降低水泵的转速。

4.恒压供水：通过不断调整水泵的转速，系统能够保持供水管道的压力在预设范围内，实现恒压供水。

优势使用变频恒压供水系统带来以下几点优势：1.节能环保：传统的供水系统通常采用固定转速的水泵，无法根据实际需求进行调节，造成能源的浪费。

而变频器可以实时调整水泵的转速，根据实际需要提供合适的供水压力，从而达到节能的效果。

2.提高供水质量：传统供水系统由于压力不稳定，易导致供水管道的漏水、爆管等问题，影响供水质量。

而变频恒压供水系统可以保持恒定的供水压力，有效地解决了这些问题，提高了供水质量。

3.增加设备寿命：传统供水系统由于波动的水压对水泵产生较大的冲击和磨损，导致设备寿命大大缩短。

而变频恒压供水系统能够保持稳定的供水压力，减轻了水泵的工作负荷，延长了设备的使用寿命。

4.方便维护管理：通过变频器实时监测和调整水泵的工作状态，系统可以及时检测到故障并进行报警，方便用户及时进行维护和管理。

使用注意事项在安装和使用变频恒压供水系统时，需要注意以下几点：1.安全电气接线：根据相关的电气安装规范进行接线操作，确保供水系统的安全可靠。

变频恒压供水方案随着人们生活水平的提高和用水需求的不断增长，传统的水泵供水方式已经无法满足日益增长的水压需求。

为了解决这个问题，变频恒压供水方案应运而生。

本文将介绍变频恒压供水方案的原理、优势以及应用场景。

一、方案原理变频恒压供水方案采用的是变频技术和PID控制技术相结合的方式，实现对供水系统的智能控制和恒压供水。

其具体原理如下：1. 变频技术：水泵通过变频器控制电机的转速，根据实际用水情况调整电机的输出频率。

当用水量增加时，变频器会提高电机的转速，以增加水压；当用水量减少时，变频器会降低电机的转速，以降低水压。

通过实时监测用水需求，自动调整电机的转速，从而实现水压的恒定。

2. PID控制技术：PID控制是一种经典的控制算法，通过对比实际输出和期望输出的差异，不断调整控制信号，使系统达到稳定的状态。

在变频恒压供水方案中，PID控制器监测实际水压与设定水压之间的差异，并根据差异值来调节变频器的输出频率，以实现恒压供水。

二、方案优势采用变频恒压供水方案有以下几个优势：1. 节能高效：由于变频技术可以根据实际需求调整电机的转速，避免了传统水泵的定转速运行模式，有效降低了电能的消耗。

同时，PID控制技术可以精确控制水压，减少水泵的工作量，使水泵运行更加高效。

2. 稳定可靠：变频恒压供水方案能够实时监测水压变化，并及时调整电机的转速，使供水系统始终保持恒定的水压。

这不仅可以提供稳定可靠的用水体验，还可以避免因水压过高或过低而引发的故障和损坏。

3. 安全环保：采用变频恒压供水方案可以实现水泵的精确控制，避免了过高水压对管道和设备的损坏，延长了设备的使用寿命。

同时，由于变频技术的应用，减少了水泵的启停频率，降低了噪音和振动，提供了更加安静和舒适的供水环境。

三、方案应用变频恒压供水方案适用于各种场景，尤其是在住宅小区、商业楼宇、工业生产等对水压要求较高的场所。

具体应用包括：1. 住宅小区供水：可以根据住宅小区的用水需求，实现恒定的水压供应，提供舒适的生活用水环境。

变频器恒压供水方案1. 引言变频器恒压供水方案是一种应用于供水系统中的控制方案，通过使用变频器控制水泵的运行速度，实现供水系统中恒定的水压。

该方案广泛应用于城市建设、工业生产等领域，在提高供水系统效率、降低能耗方面具有重要意义。

本文将详细介绍变频器恒压供水方案的工作原理、特点以及实施步骤。

2. 工作原理变频器恒压供水方案的核心在于使用变频器控制水泵的转速，从而调整供水系统中的水流量和水压。

其工作原理如下：1)传感器检测水压信号：在供水系统的出口处安装压力传感器，用于监测当前的水压情况。

2)变频器感知信号并调整频率：压力传感器监测到的水压信号经过变频器转换为电信号，并通过内置的算法进行分析和处理。

变频器根据水压信号的变化调整水泵的转速，使得供水系统中的水压保持在设定的恒定水压范围内。

3)控制水泵运行状态：根据变频器调整的水泵转速，控制水泵的启停和运行，以及水泵的工作时间。

4)实时监测和反馈：通过变频器的显示屏或远程监控系统，实时监测供水系统的运行状态，包括水泵的转速、水压情况等，并可通过网络等方式将监测数据反馈给相关人员。

3. 特点和优势变频器恒压供水方案相比传统的供水系统，具有以下特点和优势：•省能节能：通过变频器控制水泵的转速，减少水泵的运行时间和功率消耗，降低能源消耗和运行成本。

•精确控制供水压力：采用恒压控制方法，可精确控制供水系统的水压，避免水压过高或过低对供水系统和设备造成的损坏。

•减少水泵启停次数：通过变频器调整水泵转速，使得水泵运行平稳，减少启停频繁，延长水泵的使用寿命。

•自动调节：当供水系统的水压发生变化时，变频器能够及时感知并调整水泵的运行状态，保持恒定的水压。

•实时监测：变频器可实时监测供水系统的运行状态，通过显示屏或远程监控系统提供供水系统的数据和报警信息，方便运维人员进行管理和维护。

4. 实施步骤实施变频器恒压供水方案的步骤如下：1)系统设计：根据实际需求，确定供水系统的流量要求、所需水压范围等参数，进行系统设计。

变频器恒压供水原理变频器恒压供水系统是一种智能化、节能高效的供水系统，它通过变频器对水泵的电机进行调速控制，实现对供水系统的恒压供水。

在传统的供水系统中，水泵的运行一般是采用定速运行，这样会导致在不同用水量的情况下，水压不稳定，浪费能源。

而变频器恒压供水系统则可以根据实际用水情况，智能调节水泵的运行速度，保持供水系统的稳定压力，提高供水效率，降低能耗。

变频器恒压供水系统的原理是通过变频器对水泵的电机进行调速控制，根据压力传感器实时监测的水压信号，实现对水泵的智能调速。

当用水量增加时，压力传感器检测到水压下降，变频器会自动调节水泵的运行速度，增加供水流量，保持系统的恒压供水。

当用水量减少时，压力传感器检测到水压上升，变频器会自动调节水泵的运行速度，减少供水流量，保持系统的恒压供水。

这样就可以实现在不同用水量的情况下，保持供水系统的稳定压力，提高供水效率，降低能耗。

变频器恒压供水系统的优势在于可以根据实际用水情况智能调节水泵的运行速度，实现恒压供水，避免了传统供水系统中因为水泵定速运行导致的水压不稳定、能源浪费的问题。

同时，变频器恒压供水系统还可以实现软启动、软停止功能，延长水泵的使用寿命，减少维护成本。

另外，由于变频器恒压供水系统可以根据实际用水情况智能调节水泵的运行速度，所以可以实现多泵并联运行，提高供水系统的可靠性和稳定性。

总的来说，变频器恒压供水系统利用变频器对水泵的电机进行调速控制，根据实际用水情况智能调节水泵的运行速度，实现恒压供水，提高供水效率，降低能耗，延长水泵的使用寿命，是一种智能化、节能高效的供水系统。

随着节能环保理念的不断深入人心，相信变频器恒压供水系统将会在供水领域得到更广泛的应用。

工频加变频器恒压供水原理
工频加变频器恒压供水原理是一种常见的水泵控制方式，用于实现恒定的供水压力。

下面是其基本原理说明：
1. 工频电源供电：首先，将交流工频电源接入到系统中，提供给变频器和控制系统。

2. 变频器调速：在系统中使用变频器来控制电动水泵的转速。

变频器可以根据需要调整电动机的转速，从而调节水泵的出水量。

3. 压力传感器监测：系统安装一个压力传感器，用于实时监测供水管路的压力情况。

4. 控制系统反馈：压力传感器将监测到的压力信号反馈给控制系统。

5. 反馈调节：控制系统根据压力信号进行反馈调节，并与变频器进行通信，根据需求调整水泵的转速。

6. 恒压供水：通过不断的反馈调节，控制系统使得水
泵的转速自动调整，以维持恒定的供水压力。

总结起来，工频加变频器恒压供水原理就是通过使用变频器控制水泵的转速，根据压力传感器实时监测的压力信号进行反馈调节，以实现恒定的供水压力。

这种供水方式可以根据实际需求进行自动调节，提高了供水系统的稳定性和节能效果。

变频恒压供水知识点总结一、变频恒压供水的工作原理1.1 变频恒压供水系统的组成变频恒压供水系统一般由水泵、变频器、传感器、控制器等组成。

水泵用于提供水源，变频器用于控制水泵的转速和输出流量，传感器用于监测管网压力或流量，控制器根据传感器反馈的信号对变频器进行控制，实现供水系统的恒压供水。

1.2 变频恒压供水的工作原理变频恒压供水系统的工作原理是通过控制变频器改变水泵的转速，从而控制水泵的输出流量，以实现管网中的恒压供水。

当管网中的压力下降或流量增大时，传感器会将信号反馈给控制器，控制器根据这些信号调节变频器的输出频率，使水泵的输出流量相应增加，从而维持管网的恒压供水状态。

1.3 变频恒压供水的工作流程变频恒压供水系统的工作流程一般包括以下几个步骤：传感器监测管网压力或流量，将监测结果反馈给控制器，控制器根据监测结果调节变频器的输出频率，变频器控制水泵的转速，水泵输出相应的流量，实现管网的恒压供水。

二、变频恒压供水的特点2.1 能耗低变频恒压供水系统能根据实际需求调节水泵的输出流量，能够有效降低水泵的运行能耗，提高能源利用率。

2.2 运行稳定变频恒压供水系统能够根据管网压力和流量的变化自动调节水泵的输出流量，能够保持管网的恒压供水状态，使供水系统运行更加稳定可靠。

2.3 维护简便变频恒压供水系统通过智能控制，能够自动诊断故障并发出警报，使系统的维护更加简便高效。

2.4 适应性强变频恒压供水系统能够根据不同的供水需求灵活调节水泵的输出流量，能够适应不同的供水场景，具有很强的适应性。

2.5 节能环保变频恒压供水系统能够根据实际需求调节水泵的输出流量，减少了不必要的能耗，具有良好的节能环保效果。

三、变频恒压供水的应用范围变频恒压供水技术目前已在各个领域得到了广泛应用，主要包括以下几个方面：3.1 居民小区供水系统变频恒压供水系统能够根据居民用水需求调节水泵的输出流量，能够保持管网的恒压供水状态，使居民用水更加方便舒适。
