FANUC数控系统的硬件连接介绍ppt

3）额定绘模拟电压输出如下：
爵
衬 输出电压：（0—搭±10V）
符
输出液电流：2mA(最大)椒
位置编码器接恐口JA41的连接：
4)串行主轴秋接口 JA41
5)伺服FS瓷SB总线接口 CO结P10A 伺瘁服控制采用光缆连接，撵完成与伺服单元的连接骇，连接均采 用级连结构。
（1）分离型检测单元矤电源接口CP11 （2）分离型检测单元燕编码器接口
1.FANUC公司发肮展史
2.FANUC公司主隆要产品
3.常见FANUC数偏控系统
二、FANUC数控系细统类型
1.查看类型的方法爹
主要有两种方法： 躇 1)通过显示器尿上面的黄色条形标牌
蜒 如下图 FA绿NUC SERIES讨 0i Mate-MD
2瑞)通过贴在系统外壳上摹的铭牌 系统哩外壳的侧面或背面贴着被系统的铭牌，可以查 看辞系统的类型及系统生产像系列号等，生产系列号扭是 系统报修时重要的参懒考。 如下图瓢 FANUC SER其IES 0i Mate-MD
1.电源接口CP1 掀电源要求：DC24V腔±10%（21.6—幕26.4V）
数控系统电源电路图蓬
2）通讯接口RS-2殊32-C、JD36A梧、 JD36B
可以通过RS232雌口与输入输出设备（电焉脑）等相连，用来将C贺 NC程序、参数等各种拦信息，通过RS232苔电缆输入到NC中，或喜从NC中 输出给输入/韦输出设备的接口。
喉 RS232接口惮还可以传输或监控梯形坝图、DNC加工运行。
RS232传输线沏
DB9常用信号脚接口优说
明
针号
功能说明
缩 针号
功能说明
缩写
写
1
数据载波检测 DCD 6 数据设备准备好 DSR

图3-7三菱变频器数控机床主轴接线图
项目3 FANUC 数控机床硬件连接
3.相关参数设置
数控机床模拟主轴相关参数设置 见表3-3所示。
项目3 FANUC 数控机床硬件连接
3.2.2数控机床串行主轴控制 1.串行主轴认知
在FANUC 0i系列数控系统中，FANUC CNC控制器与FANUC主轴伺服放大器之间数据 控制和信息反馈采用串行通信进行。
项目3 FANUC 数控机床硬件连接
2.串行主轴硬件连接
数控机床为串行主轴时，JA41连接的是主轴指令信号，如果主轴放大器是βiSVSP 伺服放大器，则JA41连接在JA7B接口，而数控系统的JA40接口空着，而主轴的速 度反馈则连接到βiSVSP主轴放大器的JYA2接口上。
图3-10 数控系统与串行主轴模块连接示意图
图3-6三菱变频器
项目3 FANUC 数控机床硬件连接
表3-2三菱变频器参数设置说明
项目3 FANUC 数控机床硬件连接
（4）变频器在数控机床主轴上的应用
三菱变频器数控机床主轴连接如图2-3所示，其中M是变频主轴电动机。KA11、KA12 是继电器，控制变频器正、反转信号。变频器上C、B端子为系统提供变频工作状态 信息，一般接入PLC输入点，产生报警提示。模拟信号来自数控系统JA40端口。
项目3 FANUC 数控机床硬件连接
2.变频器认知 （2）三菱变频器的端子功能
以三菱变频器为例，讲解变频器各端子的功能，见图3-5所示。
图3-5三菱变频器的端子
项目3 FANUC 数控机床硬件连接
（3）三菱变频器的设置画面与参数
三菱变频器的外观与设置画面如图3-6所示，相关参数设置说明见表3-2所示。
图3-13伺服放大器光缆连接

FANUC i系列机箱共有两种形式，一种是内装式，另
一种是分离式。
内装式CNC与LCD的实装
FANUC i系列分离式系统
FANUC 0i-TD系统结构示意图
数控系统主机硬件
发那科0iD 数控系统主机方框图
FANUC 0i系统各板插接位置图
三、FANUC数控系统硬件连接
FANUC 0i系统各板插接位置实物图
FANUC的PMC地址分配大致如下： X……MT输入到PMC的信号，如接近开关、急停信号等。 Y……PMC输出到MT的信号。 F……CNC输入到PMC的信号，是固定的地址。 G……PMC输出到CNC的信号，也是固定的地址。 R、T、C、K、D、A为PMC程序使用的内部地址。
0i用I/O模块是配置FANUC系统的数控机床使用最为广泛的I/O模块 ，如图所示，采用4个50芯插座连接的方式，分别是COB104/COB105/ COB106/COB107。
3.伺服检测口[CA69]，不需要连接。 4.电源线一般有两个接口，一个为＋24V输入（左），另一个＋24V 输出（右），每根电源线有三个管脚，电源的正负不能接反，具体接线 如下：
（1）24V （2）0V （3）保护地
5.RS232接口，它是与电脑通讯的连接口，共有两个，一般接左边， 右边为备用接口，如果不与电脑连接，则不用接此线（推荐使用存储卡 代替RS232口，传输速度及安全性都比串口优越）。
1.电源接口CP1 电源要求：DC24V±10%（21.6—26.4V）
数控系统电源电路图
2）通讯接口RS-232-C、JD36A、JD36B
可以通过RS232口与输入输出设备（电脑）等相连，用来将CNC程序 、参数等各种信息，通过RS232电缆输入到NC中，或从NC中输出给输入/ 输出设备的接口。

内容提要第一节：硬件连接简要介绍了0IC/0I Mate C的系统与各外部设备（输入电源，放大器，I/O 等）之间的总体连接，放大器（αi 系列电源模块，主轴模块，伺服模块，βis 系列放大器，βiSVPM）之间的连接以及和电源，电机等的连接，和RS232C 设备的连接。

最后介绍了存储卡的使用方法（数据备份，DNC 加工等）。

第一节硬件连接目前北京FANUC出厂的0iC/0i-Mate-C包括加工中心/铣床用的0IMC/0i-Mate-MC 和车床放大器是一体型( SVPM)，下面详细介绍基本调试步骤。

l 核对按照订货清单和装箱单仔细清点实物是否正确，是否有遗漏、缺少等如果不一致，请立即和FANUC联系。

2 硬件安装和连接1)在机床不通电的情况下，按照电气设计图纸将CRT/MDI单元，CNC主机箱，伺服放大器，I/O板，机床操作面板，伺服电机安装到正确位置。

2）基本电缆连接。

（详细说明请参照硬件连接说明书）说明：根据不同的机床配置，可能有些不同。

如：机床操作面板，I/O卡，I/O Link轴有些可能没有。

由上述图中可以看到，硬件连接比OiB简单得多了。

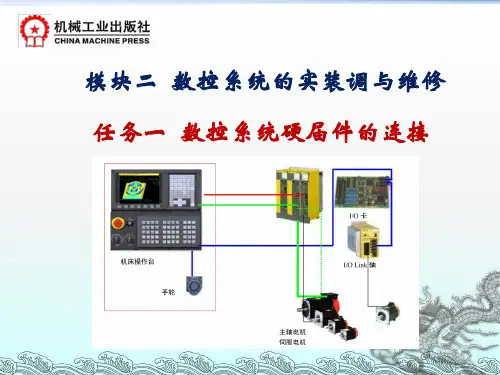

3）总体连接介绍如下图所示：注意：（1）FSSB光缆一般接在左边插口。

（2）风扇，电池，软键，MDI等在系统出厂时候都已经连接好，不好改动，但可以检查是否在运输过程中有松动的地方，如果有，则需要重新连接牢固，一般出现异常现象。

（3）伺服检测口[CA69]，不需要连接。

（4）电源线可能有两个插头，一个为＋24V输入（左），另一个为＋24输出（右）。

具体接线为（1-24V，2-0V，3-地线），注意正负极性不要搞错。

（5）RS232接口是和电脑接口的连接线，一共有连个接口。

一般接左边，右边（232－2口）为备用接口。

如果不和电脑连接，可不接此线（使用存储卡就可以替代232口），而且传输速度和安全性都要比232口优越。

（6）串行主轴/编码器的连接，如果使用FANUC的主轴放大器，这个接口是连接放大器的指令线，如果主轴使用的是变频器（指令线由JA40模拟主轴接口连接），则这里连接主轴位置编码器。
