第一章 几何精度设计概论 1－1 判断题 1．任何机械零件都存在几何误差。 （√） 2．只要零件不经挑选或修配，便能装配到机器上，则该零件具有互换性。（×） 3．为使零件具有互换性，必须把加工误差控制在给定的范围内。 （√） 4．按照国家标准化管理委员会的规定，强制性国家标准的代号是GB/Q，推荐性国家标准的代号是GB/T （× ）

1－2 选择填空 1．最常用的几何精度设计方法是 （计算法，类比法，试验法）。 2．对于成批大量生产且精度要求极高的零件，宜采用 （完全互换，分组互换，不需要互换）的生产形式。 3．产品标准属于 （基础标准，技术标准，管理标准）。 4．拟合轮廓要素是由 （理想轮廓，实际轮廓，测得轮廓）形成的具有 （理想形状，实际形状，测得形状）的要素。

第二章 尺寸精度 2－1 判断题 1．公差可以认为是允许零件尺寸的最大偏差。 （×） 2．只要两零件的公差值相同，就可以认为它们的精度要求相同。 （×） 3．基本偏差用来决定公差带的位置。 （√） 4．孔的基本偏差为下偏差，轴的基本偏差为上偏差。 （×） 5．30f7与30F8的基本偏差大小相等，符号相反。 （√） 6．30t7与30T7的基本偏差大小相等，符号相反。 （×） 7．孔、轴公差带的相对位置反映配合精度的高低。 （×） 8．孔的实际尺寸大于轴的实际尺寸，装配时具有间隙，就属于间隙配合。（×） 9．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。 （ √） 10．配合公差越大，配合就越松。 （ ×） 11．轴孔配合最大间隙为13微米，孔公差为28微米，则属于过渡配合。(√） 12．基本偏差a～h与基准孔构成间隙配合，其中a配合最松。 （√） 13．基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。 （×） 14．有相对运动的配合选用间隙配合，无相对运动的均选用过盈配合。 （×） 15．不合格的轴孔装配后，形成的实际间隙（或过盈）必然不合格。 （×） 16．优先采用基孔制是因为孔比轴难以加工。 （×） 2－2。单项选择题

1．在间隙配合中，配合精度高低取决于 。 A．最大间隙 B．最小间隙 C．平均间隙 D．配合公差 2．不用查表可知配合φ30H7／f6和φ30H8／f7的 相同。 A．最大间隙 B．最小间隙 C．平均间隙 D．配合精度 3．不用查表可知下列配合中，间隙最大的是 。 A．Φ30F7／h6 B．Φ30H8／p7 C．Φ30H8／k7 D．Φ60H7／d8 4．不用查表可知下列配合中，配合公差数值最小的是 。 A．Φ30H7／g6 B．Φ30H8／g7 C．Φ60H7／u6 D．Φ60H7／g6 5．不用查表可知下列配合代号中，属于过渡配合的有 。 A．Φ60H7/s6 B．Φ60H8／d7 C．Φ60M7／h7 D．Φ60H9／f9 6．与30H7∕r6的配合性质完全相同的配合是 。 A．30H7∕p6 B.30H7∕s6 C.30R7∕h6 D.30H8∕r6 7．比较Φ40H7和Φ140S6的精度高低，可知 。 A 两者相同 B. 前者精度高 C.后者精度高 D 无法比较 8．下列配合零件应选用基孔制的有 。 A．滚动轴承外圈与外壳孔 B．同一轴与多孔相配，且有不同的配合性质 C．滚动轴承内圈与轴 D．轴为冷拉圆钢，不需再加工 9．轴孔配合具有较高的定心精度且便于拆卸时，应选择的配合是 。 A．H7∕d6 B． H7∕s6 C．H7∕k6 D．H7∕u6 10．下列配合零件，应选用过盈配合的有 。 A．传动轴上的隔离套 B．传递较大转矩一般不拆卸的结合件 C．能够轴向移动的齿轮 D．机床上要求定心且常拆卸的挂轮

2－3查表确定下列配合孔、轴的极限偏差，画出孔、轴公差带图，指出采用的配合制和配合种类。（公差带图上必须标明零线、基本尺寸和极限偏差数值） 1．Φ30F8/h7 2. Φ45H6/js5

3. Φ80H7/s6 4. Φ80S7/h6

2－4试根据表中已有的数值，计算并填写该表空格中的数值（单位为mm）。 基本 尺寸 孔 轴 最大 间隙 最小 间隙 平均 间隙 配合 公差 上偏差 下偏公差 上偏下偏公差

TD +0.0530 +0.0200

Td -0.0210

0

φ30

TD +0.0160 +0.0055

Td -0.0055

0

φ45

TD +0.0300

+0.078 Td +0.059

0 φ80

TD -0.048 Td -0.019

0

φ50

-0.078 ES= —ei+△ = —0.059+0.011= —0.048 差 差 差 Φ50 +0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 +0.064 0.078 Φ25 -0.027 -0.048 0.021 0 -0.013 0.013 -0.014 -0.048 -0.031 0.034 2－5有一基孔制的孔、轴配合，基本尺寸为65 mm，最大间隙为28μm，孔公差为30μm，轴公差为19μm。试计算确定孔、轴的极限偏差，配合公差，最小间隙（或最大过盈），并画出轴、孔公差带图。

DD

dfdD

EITESEITSESeieiESSeseiTEIesTTTmaxmaxmax0,0.03,0.030.0280.0020.0020.190.0210.0210.049解：已知得由得

最大过盈：配合公差：

2－6根据下列条件，采用基孔制（或基轴制）确定标准配合。（要求确定孔、轴的尺寸公差带和配合代号，并画出孔、轴公差带图）。 1．基本尺寸为Φ100mm,最大间隙为110μm，最小间隙为70μm； 2．基本尺寸为Φ40mm,最大过盈为85μm，最小过盈为20μm；

T +0.03 Td +0.002

0

φ60

+0.021 fdDfdDEITSSmTTTmTITmTITmESmesmeesmeimeSmSmaxmin

minma011070400.5205156222270,,7287H640572解：（1）采用基孔制，则（2）确定公差等级令查标准公差表：则孔：（3）确定配合代号由题意希望查轴基本偏差表，最合适的代号为即，这样配合代号为验算可知（满足要求）mx109（满足要求），

第三章 表面精度 3－1判断题 1. 表面缺陷属于偶然性表面结构，存在表面缺陷的零件即为废品。 （×） 2．表面粗糙度轮廓和表面波纹度轮廓一般都有周期变化的特点。 （√ ） 3．评定粗糙度所必需的一段长度称取样长度，它通常包含几个评定长度。（× ） 4．轮廓最小二乘中线是唯一的。 （√） 5．粗糙度参数Ra应用最广。 （√ ） 6．只要加工方法能够保证，选择表面粗糙度评定参数值应尽量小。 （×） 7．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。 （√ ） 8．摩擦表面应比非摩擦表面的表面粗糙度数值小。 （

TD +0.0220

-0.072 Td

-0.087

0 φ40 √ ）

9． 承受交变载荷的零件，其表面粗糙度值应小。 （√ ） 10．粗糙度要求不高的表面，应按未注粗糙度处理，即不必进行标注。 （×）

3－2 选择填空（括弧中为备选答案） 1．一般来说，波长 mm属于波纹度范围（小于1，1～10，大于10）。 2．从粗糙度轮廓上计算所得到的参数称为 （P，R，W）参数；从波纹度度轮廓上计算所得到的参数称为 （P，R，W）参数。 3．区分粗糙度与波纹度之间界限的轮廓滤波器波长为 （λs，λc，λf）。 4．评价轮廓耐磨性的最佳参数是 （Ra，Rz，Rsm，Rmr）。 5．下列粗糙度标注中，规定上限值的是 b,e ，规定上限值和下限值的是 c ，规定最大值和最小值的是 d 。

6．标注粗糙度时若规定上限值，只要实测参数值的数目有 （16％，50％，84％）不超过规定的上限值，仍为合格。

3－3将下列表面粗糙度技术要求标注在图样上（均采用去除材料的加工方法）。 1．Ф20孔的表面粗糙度参数Ra的上 限值为1.6μm；Ф40孔的表面粗糙 度参数Ra的最大值为0.8μm。 2．Ф50和Ф80圆柱面粗糙度参数Rz 的上限值为2.5μm； 3．其余表面的表面粗糙度参数Ra的 上限值为12.5μm。

第四章 形状与位置精度 4－1判断题 1．规定平行度公差和平面度公差的几何要素均为关联要素。 （ ×）

5020

40

80

合集下载

17春北理工《几何精度设计与测试》在线作业

17春北理工《几何精度设计与测试》在线作业

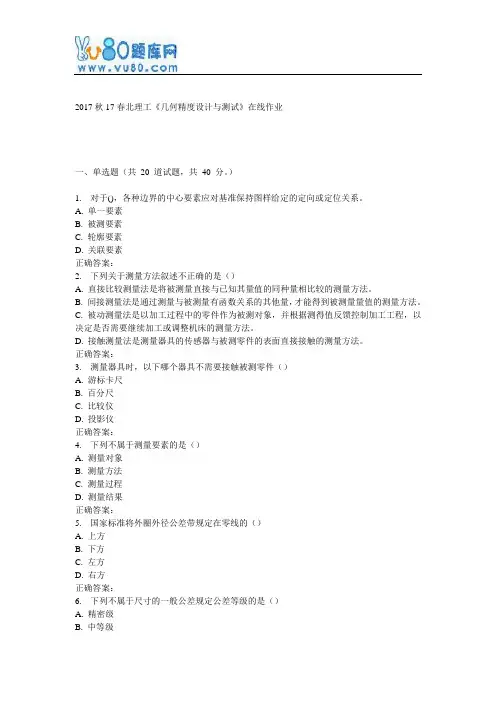

2017秋17春北理工《几何精度设计与测试》在线作业一、单选题（共20 道试题，共40 分。

）1. 对于()，各种边界的中心要素应对基准保持图样给定的定向或定位关系。

A. 单一要素B. 被测要素C. 轮廓要素D. 关联要素正确答案：2. 下列关于测量方法叙述不正确的是（）A. 直接比较测量法是将被测量直接与已知其量值的同种量相比较的测量方法。

B. 间接测量法是通过测量与被测量有函数关系的其他量，才能得到被测量量值的测量方法。

C. 被动测量法是以加工过程中的零件作为被测对象，并根据测得值反馈控制加工工程，以决定是否需要继续加工或调整机床的测量方法。

D. 接触测量法是测量器具的传感器与被测零件的表面直接接触的测量方法。

正确答案：3. 测量器具时，以下哪个器具不需要接触被测零件（）A. 游标卡尺B. 百分尺C. 比较仪D. 投影仪正确答案：4. 下列不属于测量要素的是（）A. 测量对象B. 测量方法C. 测量过程D. 测量结果正确答案：5. 国家标准将外圈外径公差带规定在零线的（）A. 上方B. 下方C. 左方D. 右方正确答案：6. 下列不属于尺寸的一般公差规定公差等级的是（）A. 精密级B. 中等级C. 粗糙级D. 最细级正确答案：7. 下列关于长度尺寸检测不内缩方式叙述正确的是（）A. 对与采用包容要求的尺寸、公差等级较高的尺寸，其验收极限采用单边内缩的方式。

B. 当工艺能力指数Cp≧1时，其验收极限可以采用不内缩的方式，但对于采用包容要求的尺寸，应采用单边内缩的方式，即在其最大实体尺寸一边内缩。

C. 对与偏态分布的尺寸，其验收极限采用不内缩的方式D. 对与非配合尺寸和一般公差要求的尺寸，其验收极限采用双边内缩的方式。

正确答案：8. 在进行测量结果的合格性判断时，属于测量结果合格区是（）A. 上、下规范限分别内缩U值B. 上、下规范限分别外延U值C. 上、下规范限两侧+-U值D. 上规范限外延U值、下规范限内缩U值正确答案：9. 关于定性检验的方法以下叙述正确的是（）A. 用极限量规检验零件的表面粗糙度B. 用目测法检验零件的位置误差C. 用目测法检验零件的尺寸D. 用功能量规检验零件的位置误差正确答案：10. 在产品或部件的装配过程中，由装配尺寸形成的尺寸链称为（）A. 零件尺寸链B. 装配尺寸链C. 工艺尺寸链D. 测量尺寸链正确答案：11. 下列不包括通用量具的是（）A. 卡尺B. 千分尺C. 平板D. 指示表正确答案：12. 下列不属于形状公差的是（）。

大学解析几何考试题及答案详解

大学解析几何考试题及答案详解

大学解析几何考试题及答案详解一、选择题1. 下列哪个选项不是平面直角坐标系中的点的坐标表示？A. (x, y)B. (y, x)C. (-3, 4)D. (2, -5)答案：B详解：在平面直角坐标系中，点的坐标表示为有序数对 (x, y)，其中 x 表示横坐标，y 表示纵坐标。

选项 B 中的表示 (y, x) 与常规的坐标表示不符，因此不是正确的坐标表示。

2. 已知点 A(2, 3) 和点 B(5, 1)，线段 AB 的中点 M 的坐标是多少？A. (3, 2)B. (4, 2)C. (3.5, 2)D. (2, 1)答案：B详解：线段的中点坐标可以通过求两个端点坐标的平均值得到。

对于点 A(2, 3) 和点 B(5, 1)，中点 M 的坐标为：M(x, y) = ((x1 + x2) / 2, (y1 + y2) / 2) = ((2 + 5) / 2,(3 + 1) / 2) = (3.5, 2)因此，正确答案是 C，但选项 B 也正确，这里可能是题目选项设置的错误。

二、填空题1. 如果一条直线的斜率 k = 2，且通过点 (1, 3)，那么这条直线的方程是 ____________。

答案：y - 3 = 2(x - 1)详解：已知直线的斜率 k 和一个点 (x1, y1)，可以使用点斜式方程 y - y1 = k(x - x1) 来表示直线。

将已知的斜率 k = 2 和点 (1, 3) 代入，得到直线方程 y - 3 = 2(x - 1)。

2. 椭圆的标准方程是 ________，其中 a 和 b 是椭圆的长半轴和短半轴。

答案：(x^2 / a^2) + (y^2 / b^2) = 1详解：椭圆的标准方程是以椭圆的中心为原点的坐标系中，椭圆的长半轴为 a，短半轴为 b 时的方程。

这个方程描述了所有到椭圆两个焦点距离之和等于常数 2a 的点的集合。

三、解答题1. 已知直线 l1: y = x + 1 与直线 l2: y = -2x + 6 相交于点 P。

精度第二章答案.docx

精度第二章答案.docx

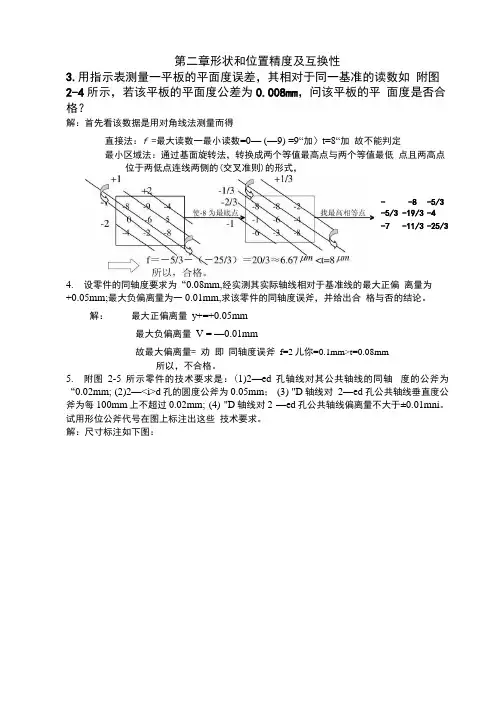

第二章形状和位置精度及互换性3.用指示表测量一平板的平面度误差，其相对于同一基准的读数如附图2-4所示，若该平板的平面度公差为0.008mm，问该平板的平面度是否合格？解：首先看该数据是用对角线法测量而得直接法：f =最大读数一最小读数=0— (—9) =9“加〉t=8“加故不能判定最小区域法：通过基面旋转法，转换成两个等值最高点与两个等值最低点且两高点位于两低点连线两侧的(交叉准则)的形式，--8-5/3-5/3-19/3-4-7-11/3-25/3 4.设零件的同轴度要求为“0.08mm,经实测其实际轴线相对于基准线的最大正偏离量为+0.05mm;最大负偏离量为一0.01mm,求该零件的同轴度误斧，并给出合格与否的结论。
