形位公差的选择及未注形位公差值的规定

一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。

上海沪工电焊机制造有限公司沪焊标[2010] 27号关于“未注尺寸、形位公差规定”的通知各位设计、工艺、加工、检验人员：为了保证产品质量、根据公司实际需要，标准化室对本公司半成品自制件、外购件和外协件（以下简称半成品）的尺寸、形位公差做如下规定：1 设计上对半成品的尺寸、形位公差有特殊要求的，应在图样中标注出尺寸公差，加工、检验应按图样上标出的公差执行。

2 设计上对半成品尺寸、形位公差无特殊要求的，图样上允许不标注公差，但应在技术要求中说明；对已归档的老产品的图样的未注公差；加工、检验均应按如下执行：1) 钣金件未注线性尺寸公差、角度尺寸公差、倒圆半径尺寸公差和倒角高度尺寸公差均应按GB/T 1804中中等m级的规定，钣金件未注直线度、平面度、垂直度和对称度公差均应按GB/T 1184中K级的规定；2) 金工件未注线性和角度尺寸公差应按GB/T 1804中精密f级的规定，金工件未注直线度、平面度、垂直度、对称度和圆跳动（或圆度）公差均应按GB/T 1184中H 级的规定；3) 焊接件未注线性尺寸公差应按GB/T 19804中A级执行，焊接件未注角度尺寸公差应按GB/T 19804中B级的规定，焊接件未注直线度、平面度和平行度公差应按GB/T 19804中F级的规定；4） 丝印件未注线性尺寸公差应按GB/T 1804中粗糙c级的规定；5） 线束件未注线性尺寸公差应按GB/T 1804中最粗v级的规定；6） 变压器线圈未注线性尺寸公差应按GB/T 1804中粗糙c级的规定；7) 变压器铁心片（硅钢片）未注线性尺寸、垂直度公差：a) 有定位孔的变压器铁心片（硅钢片）应按表1的规定表1 有定位孔的变压器铁心片的未注公差值单位为毫米线性尺寸值 ≤250 ＞250～400 ＞400线性尺寸公差值 ≤0.10 ≤0.15 ≤0.18垂直度公差值 ≤0.15 ≤0.20 ≤0.30注：垂直度检验应取形成直角的两边中较长的一边作为基准，较短的一边作为被测要素，若两边的长度相等则可取其中的任意一边作为基准。

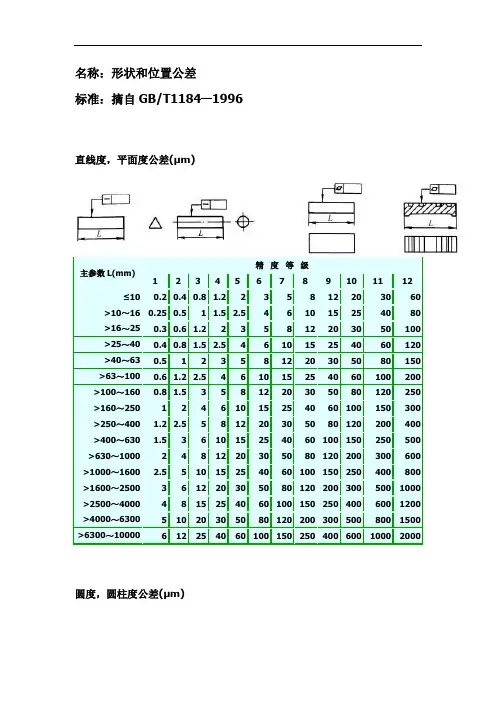

名称：形状和位置公差标准：摘自GB/T1184—1996 直线度，平面度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.2 0.4 0.8 1.2 2 3 5 8 12 20 30 60 >10～16 0.25 0.5 1 1.5 2.5 4 6 10 15 25 40 80 >16～25 0.3 0.6 1.2 2 3 5 8 12 20 30 50 100 >25～40 0.4 0.8 1.5 2.5 4 6 10 15 25 40 60 120 >40～63 0.5 1 2 3 5 8 12 20 30 50 80 150 >63～100 0.6 1.2 2.5 4 6 10 15 25 40 60 100 200 >100～160 0.8 1.5 3 5 8 12 20 30 50 80 120 250 >160～250 1 2 4 6 10 15 25 40 60 100 150 300 >250～400 1.2 2.5 5 8 12 20 30 50 80 120 200 400 >400～630 1.5 3 6 10 15 25 40 60 100 150 250 500 >630～1000 2 4 8 12 20 30 50 80 120 200 300 600 >1000～1600 2.5 5 10 15 25 40 60 100 150 250 400 800 >1600～2500 3 6 12 20 30 50 80 120 200 300 500 1000 >2500～4000 4 8 15 25 40 60 100 150 250 400 600 1200 >4000～6300 5 10 20 30 50 80 120 200 300 500 800 1500 >6300～10000 6 12 25 40 60 100 150 250 400 600 1000 2000圆度，圆柱度公差(μm)主参数L(mm)精度等级0 1 2 3 4 5 6 7 8 9 10 11 12≤30.1 0.2 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 >3～6 0.1 0.2 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 >6～10 0.12 0.25 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 >10～18 0.15 0.25 0.5 0.8 1.2 2 3 5 8 11 18 27 43 >18～30 0.2 0.3 0.6 1 1.5 2.5 4 6 9 13 21 33 52 >30～50 0.25 0.4 0.6 1 1.5 2.5 4 7 11 16 25 39 62 >50～80 0.3 0.5 0.8 1.2 2 3 5 8 13 19 30 46 74 >80～120 0.4 0.6 1 1.5 2.5 4 6 10 15 22 35 54 87 >120～180 0.6 1 1.2 2 3.5 5 8 12 18 25 40 63 100 >180～250 0.8 1.2 2 3 4.5 7 10 14 20 29 46 72 115 >250～315 1 1.6 2.5 4 6 8 12 16 23 32 52 81 130 >315～400 1.2 2 3 5 7 9 13 18 25 36 57 89 140 >400～500 1.5 2.5 4 6 8 10 15 20 27 40 63 97 155平行度，垂直度，倾斜度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.4 0.8 1.5 3 5 8 12 20 30 50 80 120 >10～16 0.5 1 2 4 6 10 15 25 40 60 100 150 >16～25 0.6 1.2 2.5 5 8 12 20 30 50 80 120 200 >25～40 0.8 1.5 3 6 10 15 25 40 60 100 150 250 >40～63 1 2 4 8 12 20 30 50 80 120 200 300 >63～100 1.2 2.5 5 10 15 25 40 60 100 150 250 400 >100～160 1.5 3 6 12 20 30 50 80 120 200 300 500>160～250 2 4 8 15 25 40 60 100 150 250 400 600 >250～400 2.5 5 10 20 30 50 80 120 200 300 500 800 >400～630 3 6 12 25 40 60 100 150 250 400 600 1000 >630～1000 4 8 15 30 50 80 120 200 300 500 800 1200 >1000～1600 5 10 20 40 60 100 150 250 400 600 1000 1500 >1600～2500 6 12 25 50 80 120 200 300 500 800 1200 2000 >2500～4000 8 15 30 60 100 150 250 400 600 1000 1500 2500 >4000～6300 10 20 40 80 120 200 300 500 800 1200 2000 3000 >6300～10000 12 25 50 100 150 250 400 600 1000 1500 2500 4000同轴度，对称度，园跳动和全跳动公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤10.4 0.6 1 1.5 2.5 4 6 10 15 25 40 60 >1～3 0.4 0.6 1 1.5 2.5 4 6 10 20 40 60 120>3～6 0.5 0.8 1.2 2 3 5 8 12 25 50 80 150 >6～10 0.6 1 1.5 2.5 4 6 10 15 30 60 100 200 >10～18 0.8 1.2 2 3 5 8 12 20 40 80 120 250 >18～30 1 1.5 2.5 4 6 10 15 25 50 100 150 300 >30～50 1.2 2 3 5 8 12 20 30 60 120 200 400 >50～120 1.5 2.5 4 6 10 15 25 40 80 150 250 500 >120～250 2 3 5 8 12 20 30 50 100 200 300 600 >250～500 2.5 4 6 10 15 25 40 60 120 250 400 800 >500～800 3 5 8 12 20 30 50 80 150 300 500 1000 >800～1250 4 6 10 15 25 40 60 100 200 400 600 1200 >1250～2000 5 8 12 20 30 50 80 120 250 500 800 1500 >2000～3150 6 10 15 25 40 60 100 150 300 600 1000 2000 >3150～5000 8 12 20 30 50 80 120 20 400 800 1200 2500 >5000～8000 10 15 25 40 60 100 150 250 500 1000 1500 3000 >8000～10000 12 20 30 50 80 120 200 300 600 1200 2000 4000名称：未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996)未注公差值的确定方法。

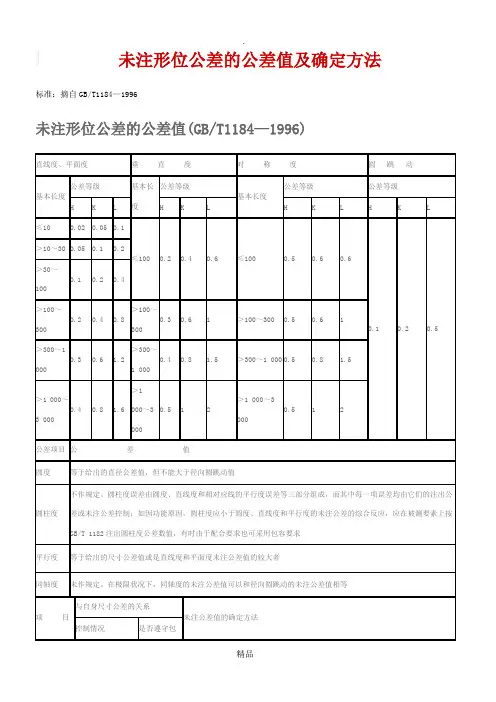

未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996) 直线度、平面度垂 直 度 对 称 度 圆 跳 动 基本长度公差等级基本长度 公差等级 基本长度 公差等级 公差等级 HK L H K L H K L H K L ≤10 0.02 0.05 0.1≤100 0.2 0.4 0.6 ≤100 0.5 0.6 0.6 0.1 0.2 0.5＞10～30 0.05 0.10.2＞30～1000.10.2 0.4 ＞100～3000.20.4 0.8 ＞100～300 0.3 0.6 1 ＞100～300 0.5 0.6 1 ＞300～1000 0.30.6 1.2 ＞300～1 0000.4 0.8 1.5 ＞300～1 000 0.5 0.8 1.5 ＞1 000～3 0000.40.8 1.6 ＞1 000～3 0000.5 1 2 ＞1 000～3 000 0.5 1 2 公差项目 公 差 值圆度 等于给出的直径公差值，但不能大于径向圆跳动值圆柱度 不作规定。

圆柱度误差由圆度、直线度和相对应线的平行度误差等三部分组成，而其中每一项误差均由它们的注出公差或未注公差控制；如因功能原因，圆柱度应小于圆度、直线度和平行度的未注公差的综合反应，应在被测要素上按GB/T 1182注出圆柱度公差数值，有时由于配合要求也可采用包容要求平行度等于给出的尺寸公差值或是直线度和平面度未注公差值的较大者 同轴度 未作规定。

在极限状况下，同轴度的未注公差值可以和径向圆跳动的未注公差值相等项 目与自身尺寸公差的关系未注公差值的确定方法控制情况 是否遵守包注：线轮廓度、面轮廓度、倾斜度与位置度的未注公差值均未作具体规定。

一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。

未注形位公差的公差值及确定方法GBT1184—1996公差是机械制造中常用的概念，它是指零件尺寸的实际尺寸与设计尺寸之间允许的最大偏差范围。

在实际的生产过程中，公差通常由形位公差和尺寸公差组成。

而在GBT1184—1996标准中，未注形位公差时，公差值及确定方法是如何进行的呢？首先，未注形位公差是指零件在图纸上没有明确标注形位公差的情况下，公差的确定方法是根据部件的重要程度、使用要求以及工艺条件等因素综合考虑而确定的。

在GBT1184—1996标准中，通常会根据零件的功能、尺寸与公差对零件的精度和使用要求进行分析，综合考虑材料成本、加工难度等因素来确定公差的取值范围。

其次，在确定公差值时，首先需要根据设计要求和工艺要求来选择适当的公差等级。

公差等级一般分为IT01、IT0、IT1、IT2、IT3、IT4、IT5、IT6等级，其精度逐级提高，对应的公差范围也越小。

在选择公差等级时，需考虑零件的形状、大小、功能要求以及加工工艺等因素，综合评估确定合适的公差等级。

然后，确定公差值时，需根据零件的设计图纸以及相关标准规范进行分析。

在GBT1184—1996标准中，一般会根据零件的功能要求和设计要求，结合公差等级的要求来确定公差的取值范围。

对于不同类型的零件，其公差值的确定方法也会有所不同，需要根据具体情况进行综合考虑和分析。

最后，确定公差值时需要注意的是，公差的取值范围应该是合理的，既能够保证零件的功能要求和使用性能，又能够考虑到材料成本和加工难度等因素。

在实际的生产过程中，需要结合设计要求、工艺要求以及相关标准规范来合理确定公差值，确保零件的质量和精度满足设计要求。

总之，未注形位公差的公差值及确定方法在GBT1184—1996标准中有着明确的规定，需要根据零件的功能要求、使用要求，公差等级以及相关标准规范等因素进行综合考虑和分析，合理确定公差的取值范围。

通过科学合理的公差确定方法，可以有效地保证零件的质量和精度，提高产品的性能和可靠性。

未注尺寸公差按GB/T1804-m未注形位公差按GB/T1184-K未注尺寸公差按GB/T1804-m 线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm 公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v 角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段 ~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′ ±20′ ±10′ ±5′中等 m 粗糙 e ±1o30′ ±1o ±30′ ±20′ ±10′最粗v ±3o ±2o ±1o ±30′ ±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1 K 0.2 L 0.3 3.表面粗糙度零件的表面都应该注明粗糙度的等级。

名称：形状和位置公差标准：摘自GB/T1184—1996 直线度，平面度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.2 0.4 0.8 1.2 2 3 5 8 12 20 30 60 >10～16 0.25 0.5 1 1.5 2.5 4 6 10 15 25 40 80 >16～25 0.3 0.6 1.2 2 3 5 8 12 20 30 50 100 >25～40 0.4 0.8 1.5 2.5 4 6 10 15 25 40 60 120 >40～63 0.5 1 2 3 5 8 12 20 30 50 80 150 >63～100 0.6 1.2 2.5 4 6 10 15 25 40 60 100 200 >100～160 0.8 1.5 3 5 8 12 20 30 50 80 120 250 >160～250 1 2 4 6 10 15 25 40 60 100 150 300 >250～400 1.2 2.5 5 8 12 20 30 50 80 120 200 400 >400～630 1.5 3 6 10 15 25 40 60 100 150 250 500 >630～1000 2 4 8 12 20 30 50 80 120 200 300 600 >1000～1600 2.5 5 10 15 25 40 60 100 150 250 400 800 >1600～2500 3 6 12 20 30 50 80 120 200 300 500 1000 >2500～4000 4 8 15 25 40 60 100 150 250 400 600 1200 >4000～6300 5 10 20 30 50 80 120 200 300 500 800 1500 >6300～10000 6 12 25 40 60 100 150 250 400 600 1000 2000圆度，圆柱度公差(μm)主参数L(mm)精度等级0 1 2 3 4 5 6 7 8 9 10 11 12≤30.1 0.2 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 >3～6 0.1 0.2 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 >6～10 0.12 0.25 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 >10～18 0.15 0.25 0.5 0.8 1.2 2 3 5 8 11 18 27 43 >18～30 0.2 0.3 0.6 1 1.5 2.5 4 6 9 13 21 33 52 >30～50 0.25 0.4 0.6 1 1.5 2.5 4 7 11 16 25 39 62 >50～80 0.3 0.5 0.8 1.2 2 3 5 8 13 19 30 46 74 >80～120 0.4 0.6 1 1.5 2.5 4 6 10 15 22 35 54 87 >120～180 0.6 1 1.2 2 3.5 5 8 12 18 25 40 63 100 >180～250 0.8 1.2 2 3 4.5 7 10 14 20 29 46 72 115 >250～315 1 1.6 2.5 4 6 8 12 16 23 32 52 81 130 >315～400 1.2 2 3 5 7 9 13 18 25 36 57 89 140 >400～500 1.5 2.5 4 6 8 10 15 20 27 40 63 97 155平行度，垂直度，倾斜度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.4 0.8 1.5 3 5 8 12 20 30 50 80 120 >10～16 0.5 1 2 4 6 10 15 25 40 60 100 150 >16～25 0.6 1.2 2.5 5 8 12 20 30 50 80 120 200 >25～40 0.8 1.5 3 6 10 15 25 40 60 100 150 250 >40～63 1 2 4 8 12 20 30 50 80 120 200 300 >63～100 1.2 2.5 5 10 15 25 40 60 100 150 250 400 >100～160 1.5 3 6 12 20 30 50 80 120 200 300 500>160～250 2 4 8 15 25 40 60 100 150 250 400 600 >250～400 2.5 5 10 20 30 50 80 120 200 300 500 800 >400～630 3 6 12 25 40 60 100 150 250 400 600 1000 >630～1000 4 8 15 30 50 80 120 200 300 500 800 1200 >1000～1600 5 10 20 40 60 100 150 250 400 600 1000 1500 >1600～2500 6 12 25 50 80 120 200 300 500 800 1200 2000 >2500～4000 8 15 30 60 100 150 250 400 600 1000 1500 2500 >4000～6300 10 20 40 80 120 200 300 500 800 1200 2000 3000 >6300～10000 12 25 50 100 150 250 400 600 1000 1500 2500 4000同轴度，对称度，园跳动和全跳动公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤10.4 0.6 1 1.5 2.5 4 6 10 15 25 40 60 >1～3 0.4 0.6 1 1.5 2.5 4 6 10 20 40 60 120>3～6 0.5 0.8 1.2 2 3 5 8 12 25 50 80 150 >6～10 0.6 1 1.5 2.5 4 6 10 15 30 60 100 200 >10～18 0.8 1.2 2 3 5 8 12 20 40 80 120 250 >18～30 1 1.5 2.5 4 6 10 15 25 50 100 150 300 >30～50 1.2 2 3 5 8 12 20 30 60 120 200 400 >50～120 1.5 2.5 4 6 10 15 25 40 80 150 250 500 >120～250 2 3 5 8 12 20 30 50 100 200 300 600 >250～500 2.5 4 6 10 15 25 40 60 120 250 400 800 >500～800 3 5 8 12 20 30 50 80 150 300 500 1000 >800～1250 4 6 10 15 25 40 60 100 200 400 600 1200 >1250～2000 5 8 12 20 30 50 80 120 250 500 800 1500 >2000～3150 6 10 15 25 40 60 100 150 300 600 1000 2000 >3150～5000 8 12 20 30 50 80 120 20 400 800 1200 2500 >5000～8000 10 15 25 40 60 100 150 250 500 1000 1500 3000 >8000～10000 12 20 30 50 80 120 200 300 600 1200 2000 4000名称：未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996)未注公差值的确定方法。

一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。

形位公差值的选择1 ）公差值选择原则总的原则是：在满足零件功能要求的前提下选择最经济的公差值。

①根据零件的功能要求，并考虑加工的经济性和零件的结构等情况，按公差表中数系确定要素的公差值，并应考虑公差值之间的协调关系。

同一要素上给定的形状公差值应小于位置公差值。

如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。

圆柱形零件的形状公差值，一般情况下应小于其尺寸公差。

圆度、圆柱度公差值小于同级的尺寸公差值的1/3 ，因而可按同级选取。

如尺寸公差为IT6 ，则圆度、圆柱度公差通常也选为6 级。

平行度公差值应小于其相应的距离公差值。

②对于下列情况，考虑到加工难易程度和除主要参数外其他参数的影响，在满足零件功能要求的前提下，可适当降低1~2 级。

孔相对于轴; 细长的轴和孔，; 距离较大的轴和孔，; 宽度较大( 一般小于1/2 长度) 的零件表面，线对线和线对面相对于面对面的平行度、垂直度公差。

2 ）位置度公差值应通过计算得出。

例如用螺栓作连接件，被连接零件上的孔均为通孔，其孔径大于螺栓的直径，位置公差可用下式计算：t=Xmin式中：t ——位置度公差;Xmin ——通孔与螺栓间的最小间隙。

如用螺钉连接时，被连接零件中有一个零件上的孔是螺纹，而其余零件上的孔都是通孔，且孔径大于螺钉直径，位置度公差可用下式计算：t=0.5Xmin按上式计算确定的公差, 经化整并按表5-5 选择公差值。

表5-6 位置度谁系( 摘自GB/T1184-1996) ( μm )1 1.2 1.5 2 2.53456 81 ×10n 1.2 ×10n 1.5 ×10n 2 ×10n 2.5 ×10n3 ×10n4 ×10n5 ×10n6 ×10n 8 ×10n注：n 为正整数。

（ 3 ）未注形位公差值的规定图样上没有具体说明形位公差值的要素，与尺寸公差一样，也有未注形位公差，其形位精度要求由未注形位公差来控制。
