蓄电池的结构和型号
一、蓄电池的结构

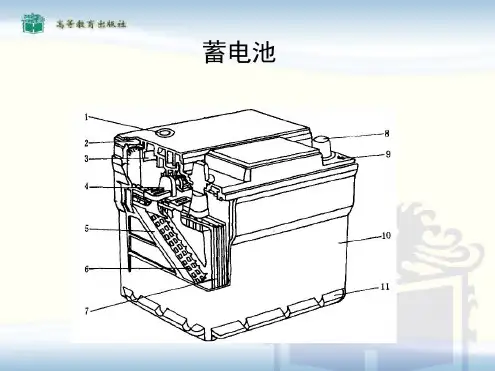

蓄电池由3只或6只单格电池串联而成，每只单格电池电压约为2V，串联成6V或12V以供汽车选用。蓄电池主要由极板、隔板、电解液和外壳组成。其结构如图1-2。现在也有28V的。
（一）极板
1.功用
极板是蓄电池的核心部分，蓄电池充放电过程中，电能与化学能的相互转换依靠极板上的活性物质与电解液中的硫酸的化学反应来实现。极板分正、负极板两种。
2.组成
由栅架和活性物质组成。结构见图1-3。
（1）栅架
由铅锑合金浇铸而成。结构见图1-4。
锑可以提高机械强度和浇铸性能。但是锑会加速氢的析出而加速电解液的消耗，还会引起蓄电池自放电和栅架腐烂，缩短蓄电池使用寿命。目前，多采用铅—低锑合金栅架或铅—钙—锡合金栅架。
为降低蓄电池内阻，改善启动性能，现代汽车蓄电池采用了放射型栅架。见图1-5。
（2）活性物质
正极板上的活性物质为二氧化铅（PbO2），深棕色
负极板上的活性物质为海绵状纯铅（Pb），深灰色
3.极板组
一片正极板和一片负极板浸入电解液中，可得到2V左右的电动势，为增大蓄电池容量，常将多片正、负极板分别并联组成正、负极板组。见图1-6。
注意：因为正极板的强度较低，所以在单格电池中，负极板总比正极板多一片。是每一片正极板都处于两片负极板之间，保持其放电均匀，防止变形。
（二）隔板
1.功用
在正负极板间起绝缘作用，使电池结构紧凑。
2.特征
（1）隔板有许多微孔，可使电解液畅通无阻。
（2）隔板一面平整，一面有沟槽，沟槽面对着正极板，且与底部垂直，使充放电时，电解液能通过沟槽及时供给正极板，当正极板上的活性物质PbO2脱落时能迅速通过沟槽沉入容器底部。
（三）电解液
由纯硫酸与蒸馏水按一定比例配置而成，加入每个单格电池中。
电解液应符合标准，含杂质会引起自放电和极板溃烂，从而影响蓄电池寿命。
铅酸电池内部结构
铅酸电池是一种常见的蓄电池，它由正极板、负极板、电解液和隔板等组成。下面将详细介绍铅酸电池的内部结构。
1. 正极板：正极板由铅和铅二氧化物构成，它是电池中的正极，也被称为正极活性物质。正极板的材料决定了电池的电压和容量。
2. 负极板：负极板由纯铅构成，它是电池中的负极，也被称为负极活性物质。负极板的材料决定了电池的电压和容量。
3. 电解液：电解液是铅酸电池中起到导电和储存能量的重要组成部分。铅酸电池的电解液通常是硫酸溶液，其中含有一定浓度的硫酸。
4. 隔板：隔板是将正极板和负极板隔离开的组件，它通常由塑料或橡胶材料制成，具有良好的绝缘性能。隔板的作用是防止正负极相互短路，并且允许电解液通过。
5. 容器：容器是铅酸电池的外壳，通常由塑料或金属材料制成。容器的作用是保护电池内部结构，防止电解液泄漏。
铅酸电池的工作原理如下：
当铅酸电池充电时，正极板上的铅二氧化物被还原为铅，负极板上的纯铅被氧化为铅二氧化物。这个过程中，电解液中的硫酸分子被分解，产生自由的氢氧根离子和硫酸根离子。
当铅酸电池放电时，正极板上的铅二氧化物被氧化为铅，负极板上的纯铅被还原为铅二氧化物。这个过程中，自由的氢氧根离子和硫酸根离子结合，重新生成硫酸。
铅酸电池的充放电过程中，电解液中的硫酸浓度会发生变化，这就是铅酸电池容量衰减的主要原因之一。此外，铅酸电池在充放电过程中会产生大量的氢气和氧气，这就是为什么在使用铅酸电池时需要注意通风的原因。
铅酸电池的内部结构决定了其特性和性能。铅酸电池由于其成本低、容量大、循环寿命长等优点，在汽车、UPS系统等领域得到广泛应用。然而，铅酸电池也存在一些缺点，比如体积庞大、自放电速度快等，因此在一些应用场景中被其他类型的电池所取代。
铅酸电池是一种常见的蓄电池，其内部结构由正极板、负极板、电解液、隔板和容器等组成。铅酸电池的工作原理是通过正负极活性物质的氧化还原反应实现充放电过程。铅酸电池具有成本低、容量大等优点，但也存在一些缺点。随着技术的不断发展，铅酸电池正在逐渐被新型电池所替代。
蓄电池工作原理
蓄电池是一种能将化学能转换为电能并储存起来的装置。它在现代社会中被广泛应用于各种电子设备、电动车辆、备用电源等领域。了解蓄电池的工作原理对于理解其性能和维护具有重要意义。
一、蓄电池的基本构造
蓄电池由多个电池单元组成，每个电池单元由一对正负极板（即正极和负极）和介质隔板构成。正极由氧化剂材料如氧化铅制成，负极由还原剂材料如铅制成。介质隔板则用于隔离正负极板，防止短路。正负极板和隔板被排列叠放，形成电池单元，并用电解液填充。
二、蓄电池的工作原理
蓄电池的工作原理是通过电化学反应将化学能转换为电能，以供电子设备使用。
1. 充电过程：
当外部电源连接到蓄电池正负极时，电流由外部电源流入蓄电池，进入负极板。电解液中的负氧离子被还原成负极板上的铅，并损失电子。在正极板上，正氧离子被还原成氧气，并吸收电子。这个过程称为电化学反应。充电过程中，化学能被转化为电能，同时蓄电池的负极板逐渐变厚。
2. 放电过程： 当需要使用蓄电池时，外部电路连接到蓄电池的电极，使电流从蓄电池流出，进入外部电路供电。在放电过程中，负极板上的铅被氧气氧化成正负离子，并释放出电子。同时，正极板上的氧气被还原成电解液中的正氧离子，并损失电子。电化学反应将电能转化为化学能，以供给负载使用。
三、蓄电池的电池容量和使用寿命
1. 电池容量：
蓄电池的电池容量指的是在特定条件下电池能够提供的电能量，通常以安时（Ah）为单位表示。电池容量越大，代表蓄电池能够提供的电能越多，使用时间越长。
2. 使用寿命：
蓄电池的使用寿命受到充放电循环次数和深度的影响。充放电循环次数越多，蓄电池的寿命越短。深度放电也会加速蓄电池的老化。因此，合理控制充放电循环次数和深度是延长蓄电池使用寿命的关键。
四、蓄电池的维护和注意事项
1. 充电：
定期充电是维护蓄电池性能的重要手段，可以防止蓄电池失去电能储存能力。尽量使用正品充电器，并在正确的环境条件下进行充电。
蓄电池工作原理详解
蓄电池（或称为电池）是一种能够储存与释放电能的装置，广泛应用于各个领域，如汽车、电子设备、太阳能发电等。本文详细介绍蓄电池的工作原理，包括其构造、充放电过程以及电化学反应等。
一、构造
蓄电池的基本构造包括正极、负极、电解液以及隔膜。其中正极通常由氧化物制成，负极由金属制成。电解液则是催化正负离子在两极之间运动的介质。隔膜则用于分隔正负极，同时允许离子通过。
二、充电与放电过程
1. 充电过程
在充电过程中，外部电源施加电压（通常低于电池的电压），正极吸收电子，负极则将电子释放至外部电路。同时，电解液中的正离子会通过隔膜逆向移动至负极。这一过程中，电池会储存电能。
2. 放电过程
在放电过程中，连接到电池的外部电路中存在负载电阻。负载电阻会导致电子从负极向正极移动，同时正离子通过隔膜流动至负极，从而使电池释放储存的电能。
三、电化学反应
蓄电池工作的本质是一种电化学反应。在充放电过程中，正极和负极之间会发生一系列的氧化还原反应。以铅酸蓄电池为例，充电过程中，正极上的四价铅酸（PbO2）会被还原为二价的铅（Pb），负极上的二价铅酸（PbSO4）会被氧化为铅。反之，在放电过程中，这些反应则会逆向进行。
四、性能特点
蓄电池具有一些特殊的性能特点，包括以下几个方面：
1. 电压稳定性：蓄电池能够提供相对稳定的电压输出，不受外界供电波动的影响。
2. 容量：蓄电池的容量决定了其可以存储与释放的电能数量，通常以安时（Ah）为单位。
3. 循环寿命：蓄电池的循环寿命指的是其能够进行多少次完整的充放电循环。循环寿命取决于电池的材料与设计。
4. 自放电率：蓄电池在不使用时会发生自放电，即电荷会自行流失。自放电率越低，蓄电池的续航能力越强。
5. 温度特性：蓄电池的性能受环境温度影响较大，一般来说，较高的温度会提高电池的输出能力，但同时也会加速电池的老化。
五、总结
蓄电池是一种能够储存与释放电能的设备，其工作原理基于电化学反应。通过充放电过程，蓄电池能够储存电能并向外部电路提供稳定的电压输出。蓄电池的性能特点，如电压稳定性、容量、循环寿命、自放电率和温度特性等，决定了其在不同应用场景中的适用性。
