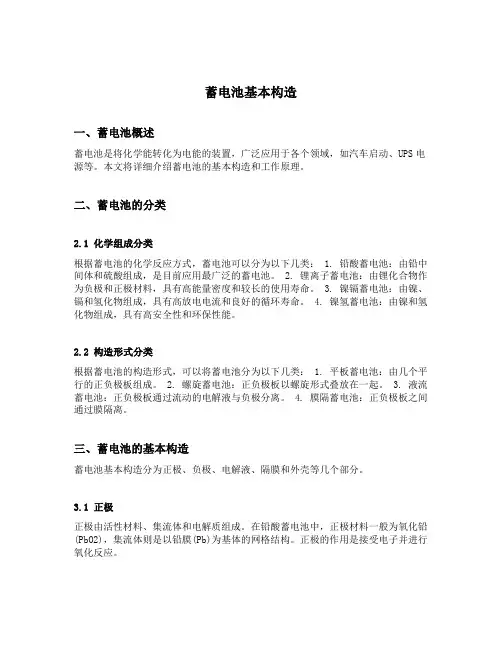

蓄电池基本构造一、蓄电池概述蓄电池是将化学能转化为电能的装置，广泛应用于各个领域，如汽车启动、UPS电源等。
本文将详细介绍蓄电池的基本构造和工作原理。
二、蓄电池的分类2.1 化学组成分类根据蓄电池的化学反应方式，蓄电池可以分为以下几类： 1. 铅酸蓄电池：由铅中间体和硫酸组成，是目前应用最广泛的蓄电池。
2. 锂离子蓄电池：由锂化合物作为负极和正极材料，具有高能量密度和较长的使用寿命。
3. 镍镉蓄电池：由镍、镉和氢化物组成，具有高放电电流和良好的循环寿命。
4. 镍氢蓄电池：由镍和氢化物组成，具有高安全性和环保性能。
2.2 构造形式分类根据蓄电池的构造形式，可以将蓄电池分为以下几类： 1. 平板蓄电池：由几个平行的正负极板组成。
2. 螺旋蓄电池：正负极板以螺旋形式叠放在一起。
3. 液流蓄电池：正负极板通过流动的电解液与负极分离。
4. 膜隔蓄电池：正负极板之间通过膜隔离。
三、蓄电池的基本构造蓄电池基本构造分为正极、负极、电解液、隔膜和外壳等几个部分。
3.1 正极正极由活性材料、集流体和电解质组成。
在铅酸蓄电池中，正极材料一般为氧化铅(PbO2)，集流体则是以铅膜(Pb)为基体的网格结构。
正极的作用是接受电子并进行氧化反应。
3.2 负极负极由活性材料、集流体和电解质组成。
在铅酸蓄电池中，负极材料一般为纯铅(Pb)，集流体结构与正极相似。
负极的作用是释放电子并进行还原反应。
3.3 电解液电解液是蓄电池中传递离子的介质，它一般由硫酸溶液组成。
电解液在蓄电池的充放电过程中起着电导和阻挡电子流动的作用。
3.4 隔膜隔膜位于正极和负极之间，用于防止两者短路和电解液的混合。
隔膜通常由纤维材料或塑料薄膜制成，具有良好的离子传导性能。
3.5 外壳外壳是蓄电池的外包装，通常由塑料或金属材料制成。
外壳的主要功能是保护内部的构造，防止电解液泄漏和机械损坏。
四、蓄电池的工作原理蓄电池的工作原理可以总结为以下几个步骤： 1. 充电过程：外部电源施加电压，使正负极发生化学反应，将电能转化为化学能并储存在蓄电池内。
WORD文档下载可编辑******************** 阀控密封式铅酸蓄电池（2V、12VUPS后备蓄电池）******************** 使用说明手册威海文隆电池有限公司WEIHAI WENLONG BATTERY CO,.LTD尊贵的用户：承蒙选购“有利”牌固定型阀控密封式铅酸蓄电池产品，本使用手册旨在为您提供如何安装、使用及维护蓄电池，确保产品在使用过程中获得最佳使用效果。
为正常、安全和有效的使用“有利”牌蓄电池产品，在安装使用运行前，请仔细阅读手册的各项内容，并妥善保管，以备参考。
为充分保障用户的利益和产品的使用质量，公司建立了ISO9001:2008标准的产品质量管理体系，随同附有《产品质量反馈表》一份，请认真填写并寄我公司服务部，即可进入公司用户服务网络，得到最优质完善的售后服务。
服务热线电话：0631-8842368传真：0631-8842068-0联系部门：售后服务部“有利”是威海文隆电池有限公司的注册商标，本手册由威海文隆电池有限公司于2011年1月编印，版权所有，翻印必究。
同时公司遵从可持续发展策略，因此公司保留对本手册所描述的任何蓄电池及相关产品进行改进而不预先通知的权利。
目录安全警示一、概述························································二、规格、型号、标准············································三、结构特性····················································四、基本工作原理················································五、技术特性····················································六、安装························································七、使用与维护·················································八、售后服务····················································九、附《通信用48V蓄电池组参数设置表》··························十、附《产品质量反馈表》·········································安全警示为正确、安全和有效地使用产品，安装使用前，请仔细阅读手册的各项内容，本手册提供了非常重要的安装和使用指南，可保证您的设备达到最佳性能，并延长使用寿命。

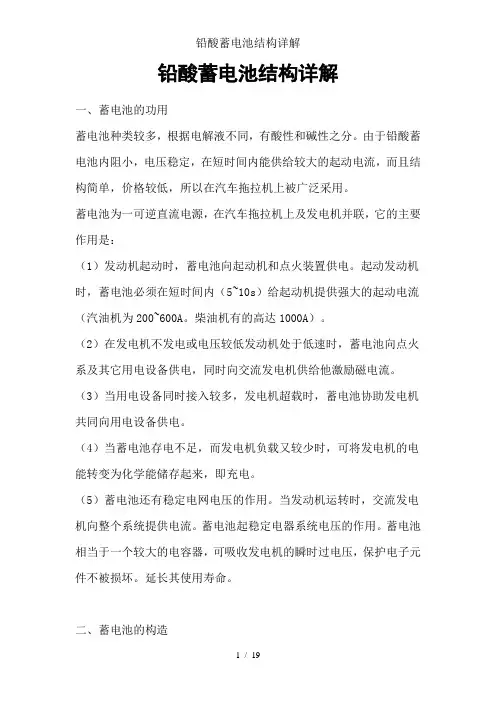

铅酸蓄电池结构详解一、蓄电池的功用蓄电池种类较多，根据电解液不同，有酸性和碱性之分。
由于铅酸蓄电池内阻小，电压稳定，在短时间内能供给较大的起动电流，而且结构简单，价格较低，所以在汽车拖拉机上被广泛采用。
蓄电池为一可逆直流电源，在汽车拖拉机上及发电机并联，它的主要作用是：（1）发动机起动时，蓄电池向起动机和点火装置供电。
起动发动机时，蓄电池必须在短时间内（5~10s）给起动机提供强大的起动电流（汽油机为200~600A。
柴油机有的高达1000A）。
（2）在发电机不发电或电压较低发动机处于低速时，蓄电池向点火系及其它用电设备供电，同时向交流发电机供给他激励磁电流。
（3）当用电设备同时接入较多，发电机超载时，蓄电池协助发电机共同向用电设备供电。
（4）当蓄电池存电不足，而发电机负载又较少时，可将发电机的电能转变为化学能储存起来，即充电。
（5）蓄电池还有稳定电网电压的作用。
当发动机运转时，交流发电机向整个系统提供电流。
蓄电池起稳定电器系统电压的作用。
蓄电池相当于一个较大的电容器，可吸收发电机的瞬时过电压，保护电子元件不被损坏。
延长其使用寿命。
二、蓄电池的构造车用12V蓄电池均由6个单格电池串联而成，每个单格的标称电压为2V，串联成12V的电源，向汽车拖拉机用电设备供电。
蓄电池主要由极板、电解液、格板、电极、壳体等部分组成。
1．极板极板分为正极板和负极板两种。
蓄电池的充电过程是依靠极板上的活性物质和电解液中硫酸的化学反应来实现的。
正极板上的活性物质是深棕色的二氧化铅（PbO2），负极板上的活性物质是海绵状、青灰色的纯铅（Pb）。
正、负极板的活性物质分别填充在铅锑合金铸成的栅架上，加入锑的目的是提高栅架的机械强度和浇铸性能。
但锑有一定的副作用，锑易从正极板栅架中解析出来而引起蓄电池的自行放电和栅架的膨胀、溃烂，从而影响蓄电池的使用寿命。
负极板的厚度为1.8mm，正极板为2.2mm，为了提高蓄电池的容量，国外大多采用厚度为1.1~1.5mm的薄型极板。

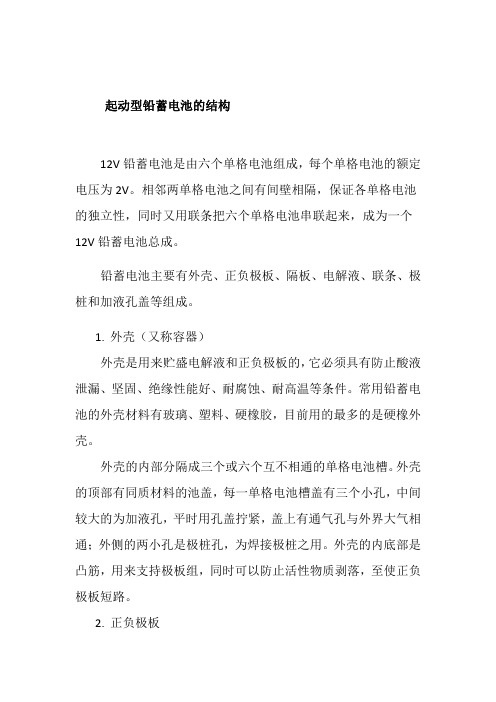

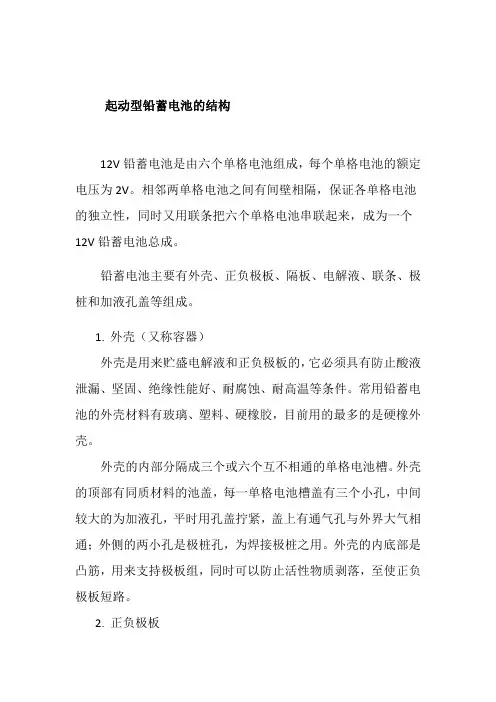

起动型铅蓄电池的结构12V铅蓄电池是由六个单格电池组成，每个单格电池的额定电压为2V。
相邻两单格电池之间有间壁相隔，保证各单格电池的独立性，同时又用联条把六个单格电池串联起来，成为一个12V铅蓄电池总成。
铅蓄电池主要有外壳、正负极板、隔板、电解液、联条、极桩和加液孔盖等组成。
1.外壳（又称容器）外壳是用来贮盛电解液和正负极板的，它必须具有防止酸液泄漏、坚固、绝缘性能好、耐腐蚀、耐高温等条件。
常用铅蓄电池的外壳材料有玻璃、塑料、硬橡胶，目前用的最多的是硬橡外壳。
外壳的内部分隔成三个或六个互不相通的单格电池槽。
外壳的顶部有同质材料的池盖，每一单格电池槽盖有三个小孔，中间较大的为加液孔，平时用孔盖拧紧，盖上有通气孔与外界大气相通；外侧的两小孔是极桩孔，为焊接极桩之用。
外壳的内底部是凸筋，用来支持极板组，同时可以防止活性物质剥落，至使正负极板短路。
2.正负极板铅蓄电池的正负极板是在充放电过程中，赖以极板上的活性物质与电解液的电化学反应来实现的，正负极板如图1‐3所示。
极板由栅架及铅膏涂料组成，栅架的组构如图1‐4所示。
栅架的材料为铅锑合金，加梯的目的是提高浇铸性能和机械强度，但也有负作用，主要是产生自放电现像严种，现在国内外尽量采用铅、低锑合金栅架。
铅膏涂料是由铅锑与一定相对密度的稀硫酸混合而成的。
涂在正极板栅架上的涂膏叫阳铅膏，涂在负极板栅架上的叫阴涂膏，阴涂膏除上述铅膏的成分外，还要加入少量硫酸钡、腐植酸、松香等材料。
经过处理后的正负极板上的活性物质为二氧化铅（PbO2），呈暗棕色，负极板上的活性物质为海绵状纯铅（Pb），呈深灰色。
在单格电池中，正极板组的数量少一片，其目的是为了减轻正极板的翘曲和活性物质脱落。
当正负极板各一片浸入电解液中，就可获得2V的电动势。
为了获得较大容量的铅蓄电池，可以组装多片的正负极板在单格电池槽内，同时极板的厚度尽量的薄些，一般正极板比负极板厚。
目前国内极板的厚度为3～2.4mm，而国外已采用1.1～1.5mm。
1. 蓄电池的结构与参数
〔1〕结构
SZP1型列车采用镍镉蓄电池，镍镉蓄电池单体正极以多孔烧结氧化镍为电极基片，用化学方法沉淀氢氧化镍形成电极活性物质。
负极以金属镉为基片，用化学方法沉淀氢氧化镉为电极。
把正极和负极分别包在穿孔钢带中，成为正极组和负极板组，正、负极板以绝缘物隔离，牢固地安装在塑料外壳内，组成蓄电池单体。
引出到蓄电池单体外的两个电极，红色为正极，蓝色为负极。
〔2〕注液口
蓄电池盖上留有注液口，平时装有顶端带出气孔的塑料气塞，需注入电解液时可随时翻开，它既能排除电池内产生的气体，又可防止杂物及灰尘掉入蓄电池内。
〔3〕电解液
镍镉蓄电池的电解液为KOH溶液，其补充水周期为3个月。
〔4〕蓄电池组
每个蓄电池单体的电压为1.2V，一个蓄电池组共80个蓄电池单体，电压为DC96V，额定容量为140AH。
蓄电池单体在16个不锈钢托盘中串连，同一托盘中的各蓄电池单体用镀镍铜板相连，托盘与托盘间的连接采用无卤素铜电缆连接器。
每组蓄电池有二个蓄电池设有安插温度传感器的小孔，其中一个插有温度传感器，另一个备用。
图2-12 蓄电池组
蓄电池安装在每个三车单元的拖车〔A车〕上，置于车下底架的蓄电池箱中，蓄电池箱安装在能拉进拉出的滑道上，便于对蓄电池进行不下车的维护和修理。
在平均温度22 °C的条件下，蓄电池的设计使用寿命为超过15年，温度过高会影响使用寿命。
通过容量检测判断蓄电池的使用寿命，当蓄电池的有效容量降至低于额定容量的70%时，说明蓄电池的使用寿命已经到期。
一、65ah12v蓄电池参数表：1 型号：NP65-12
2 额定电压／容量：12V，65Ah（20HR）
3 固定参数：
⑴尺寸长：350±1
(mm) 宽：166±1
电池壳高：174±1
总高：174±2
⑵端子：螺栓紧固式
⑶重量：约19kg
4 结构：
蓄电池是由正极板、负极板、隔板、电池槽、电池盖、电解液等构成的，并加上正负极端子装配
而成。
因采用负极板化合吸收的方式，电池排出的气体被控制到最小，因此，在电池整个使用寿命过程
中均不需要加电解液和水。
5 外观
电池应无漏液、明显的污迹、变形。
6 特征
6.1 如无特殊说明，实验电池温度均为20℃～25℃。
预期寿命
⑴循环寿命
用14.4V电压充电16个小时,再用16.25A的电流放电二小时。
到200次循环放电终止电压应在10.2V以上。
⑵浮充寿命
用13.8V的定电压持续充电,且每三个月用16.25A的电流放电至电压为10.2V,计算其容量，在电
池五小时率容量降至50%之前，电池至少可使用三年。
6.10 机械强度
⑴抗振动性
按每分钟1000HZ，振幅4mm任意方向振动电池60分钟，读电压值并作目视检查，电池应无
明显损坏及漏液，且所测电压值应为标准值12V以上。
⑵抗冲击性
在20cm高度上将电池作自由落体运动，落在一块10mm厚的硬木板上，电池落下方向为除端
子部分外的任何方向，然后读取电压值并作目视检查，电池应无明显损坏及漏液，且所测电
压值应在12V以上。
铅酸蓄电池是一种常见的电池类型，主要用于汽车、UPS电源、太阳能电池等领域。
本文将从结构组成的角度介绍铅酸蓄电池的构造和原理。
一、铅酸蓄电池的基本结构铅酸蓄电池主要由正极板、负极板、隔板、电解液和外壳等组成。
其中，正极板和负极板分别由铅和铅-锡合金制成，隔板由纤维素或塑料等材料制成，电解液由硫酸和蒸馏水混合而成，外壳则由塑料或金属制成。
二、正极板的结构正极板是铅酸蓄电池中的重要组成部分，其主要结构包括铅酸膏层、网格和铅板。
铅酸膏层是由硫酸和铅粉混合而成的，其作用是储存电荷。
网格是由铅-锡合金制成的，可以提高正极板的强度和耐腐蚀性。
铅板则是网格的支撑，同时也是电流的传导路径。
三、负极板的结构负极板的结构与正极板类似，也由铅酸膏层、网格和铅板组成。
不同的是，负极板的铅酸膏层中含有一定量的铅氧化物，这是为了提高负极板的电化学反应速率。
四、隔板的结构隔板是正极板和负极板之间的隔离层，其主要作用是防止正负极之间的短路。
隔板通常由纤维素或塑料等材料制成，其表面有很多小孔，可以让电解液通过，但不会让正负极直接接触。
五、电解液的结构电解液是铅酸蓄电池中的另一个重要组成部分，其主要成分是硫酸和蒸馏水。
硫酸可以提供离子，蒸馏水则用来稀释硫酸，以控制电解液的浓度。
电解液的浓度会影响铅酸蓄电池的电压和容量，因此需要严格控制。
六、外壳的结构外壳是铅酸蓄电池的保护壳，其主要作用是防止电池内部的电解液泄漏。
外壳通常由塑料或金属制成，可以根据需要进行密封处理。
七、总结铅酸蓄电池的结构组成非常复杂，但各个部分协同作用，才能发挥出电池的最大性能。
因此，在使用铅酸蓄电池时，需要注意保养和维护，以延长电池的使用寿命。
免维护铅酸蓄电池的结构免维护铅酸蓄电池的结构免维护铅酸蓄电池的结构人们常说的免维护蓄电池正规名称叫做阀控式密封铅酸蓄电池它作为电动车的动力源使用广泛。
电动车用的阀控式密封铅酸蓄电池从外表看，有外壳、阀盖、接线端子。
接线端子周边的密封材料分别用红色和黑色（或者蓝色）来表明正极和负极。
12V的电池内部分为6个独立的相互隔绝的单格,每个单格内有用各自的汇流导体连接的正极板群和负极板群。
铅酸蓄电池的极板犹如钢筋水泥的结构，是在合金.丝的筛网状的骨架上涂敷（或者轧制）活性物质形成的：正极板上的物质是二氧化铅（Pb02）,负极板上的物质是绒状铅（Pb）。
每一个正、负极板之间都隔着多孔的超细纤维物质（也有使用二氧化硅胶物质填充的），其中吸附着硫酸（H2s04）电解液，这个纤维物质（或硅胶物质）是电化学反应过程中液相传输和气相传输的通道，它和正、负极板群被紧密地装配在一起，形成一个2V的电池单体。
由于铅酸蓄电池在充电时极板不可避免的会产生氢气和氧气，当它们产生的过多并且来不及化和成水的时候就会在单格内形成压力。
为了保证蓄电池正常安全的工作，每个单格都设有自己的溢气阀，当压力过量时让气体自动逸出。
相对于电池槽里装满电解液体的富液电池而言阀控式密封铅酸蓄电池内部只蕴含着很少的电解液，属于贫液电池。
尽管如此，由于设计时电解液有一定的冗余，并且在溢气阀压力的保护下只要使用合理，由气体逸出造成的水损失极小，以至阀控蓄电池的电解液在寿命过程中基本不用补充，因此阀控式密封铅酸蓄电池也被称为免维护蓄电池。
以上是电动自行车常用的阀控式密封铅酸蓄电池的结构示意图。
图中6个2V的单格串联成12V的电池，电动自行车就是由2个、3个或者4个这样的电池蓄电池电压是12V的。
这里所说的12V是指蓄电池的最基本参数一一标称电势(单位V)。
一个铅酸蓄电池单格标称电势为2V,由6个单格串连起来的蓄电池标称电势就是12V。
电动车使用的电源一般都是用2到5个12V的蓄电池串连组成24V、36V、48V、60V电池组，这里都是指蓄电池组的标称电势，它是由蓄电池所采用活性物质的特性决定的理论值。
