触发器与同步时序逻辑电路

用74LS161构成十二进制计数器
将状态1100 反馈到清零端 归零
将状态1011 反馈到清零端 归零
第2页
用异步归零构成十二进制计数器，存在一个极短暂的过渡状态1100。十二进制计数器从状态0000开始计数，计到状态1011时，再来一个CP计数脉冲，电路应该立即归零。然而用异步归零法所得到的十二进制计数器，不是立即归零，而是先转换到状态1100，借助1100的译码使电路归零，随后变为初始状态0000。
触发器有两个稳定的状态：“0”状态和“1’状态； 不同的输入情况下，它可以被置成0状态或1状态； 当输入信号消失后，所置成的状态能够保持不变。
第2页
1
2
3
4
10.1 触发器
一对具有互非关系的输出端，其中Q 的状态称为触发器的状态。
第2页
1.1. RS触发器
一对输入端子均为低电或有效。
基本RS触发器
F1：在Q0为1时，再来一个CP计数脉冲才翻转，但在Q3为1时不得翻转；
第2页
F0：每来一个CP计数脉冲翻转一次； 选用4个CP下降沿触发的JK触发器F0、F1、F2 、F3。
10.2.2 十进制计数器
驱动方程
第2页
2、异步十进制加法计数器
第2页
由触发器组成的N进制计数器的一般分析方法是：对于同步计数器，由于计数脉冲同时接到每个触发器的时钟输入端，因而触发器的状态是否翻转只需由其驱动方程判断。而异步计数器中各触发器的触发脉冲不尽相同，所以触发器的状态是否翻转除了考虑其驱动方程外，还必须考虑其时钟输入端的触发脉冲是否出现。
状态转换真值表
第2页
用上升沿触发的D触发器构成的4位异步二进制加法计数器及其波形图
F0每输入一个时钟脉冲翻转一次。 F1在Q0由1变0时翻转， F2在Q1由1变0时翻转， F3在Q2由1变0时翻转。

第二十一章 触发器和时序逻辑电路
第二节 JK触发器
CC4027是国产CMOS型集成边沿JK触发器，CP输入端 没有小圆圈表示触发器改变状态的时刻是在CP的上升沿(正跳 变)；异步输入端(直接置位、复位端)SD、RD为高电平有效。 特别注意：CMOS触发器的输入端不能悬空，必须通过电 阻接电源置为l。
第二十一章 触发器和时序逻辑电路
第三节 D触发器
• 例6-2 由一片双D触发器CC4013组成的移相电路如图所示， 可输出两个频率相同，相位差900的脉冲信号，已知CP波 形，试画出Q1和Q2端的波形，设F1和F2的初态为0。
0 1 0 1
Q1 Q2
0
1
第二十一章 触发器和时序逻辑电路
第四节 T触发器及各种触发器逻辑功能的相互转换 一、T触发器 T触发器是一种受控制的计数式触发器，也称为受控翻转触发器。
第二十一章 触发器和时序逻辑电路

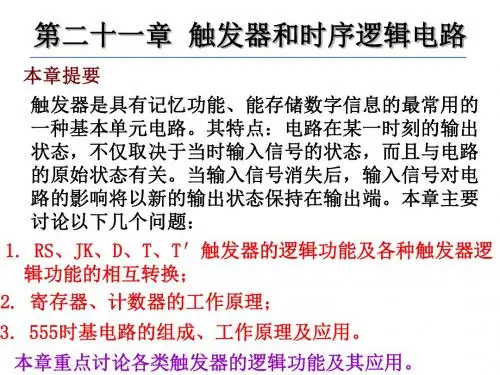

本章提要 触发器是具有记忆功能、能存储数字信息的最常用的 一种基本单元电路。其特点：电路在某一时刻的输出 状态，不仅取决于当时输入信号的状态，而且与电路 的原始状态有关。当输入信号消失后，输入信号对电 路的影响将以新的输出状态保持在输出端。本章主要 讨论以下几个问题： 1. RS、JK、D、T、T′触发器的逻辑功能及各种触发器逻 辑功能的相互转换； 2. 寄存器、计数器的工作原理；
第一节 RS触发器
计数式触发器的空翻现象。
第二十一章 触发器和时序逻辑电路
第二节 JK触发器
结构及逻辑符号
第二十一章 触发器和时序逻辑电路
第二节 JK触发器
JK触发器的状态方程
Q n 1 JQ n KQ n
CP
真值表： J 0 0 1 K 0 1 0 Qn+1 Qn 0 1 Qn

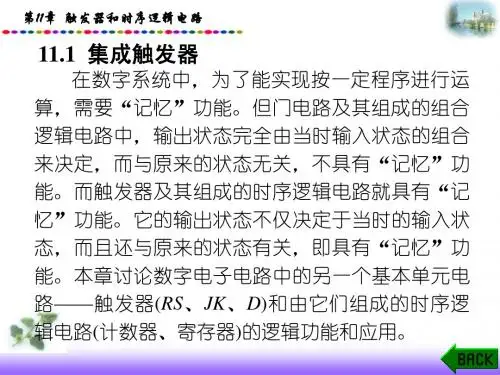

第11章 触发器和时序逻辑电路 11章
基本RS触发器图形符号如图11-1b所示,图中 RD S下标的D , D 表示直接输入,非号表示触发信号0时对电路有效,RD 故称 S D 称直接置"1"(直接置位)端, 直接置"0"(直接复位)端, Q 逻辑符号中的小圆圈"○" 表示非号,在 端同样加 "○". 输 入 输 基本RS触发器的逻辑功能表,如下表所示. 出
第11章 触发器和时序逻辑电路 11章
11.1.3. 边沿型JK触发器
边沿触发器是利用电路内部速度差来克服"空翻"现 象的时钟触发器.它的触发方式为边沿触发,通常为下降 沿触发方式,即输入数据仅在时钟脉冲的下降沿这一"瞬 间"起作用.在图11-4b的逻辑符号中,CP输入端用小圆 圈表示低电平有效,而加一三角来表示边沿触发,则CP表 示为下降沿触发. JK触发器是应用最广的基本"记忆"部件,用它可以 组成多种具有其它功能的触发器和数字器件.集成JK触发 器有各种型号和规格,常用的有74HC73A,74HC107A, 74HC76A,等TTL触发器;CC4027,CC4013等CMOS触 发器.
由表11-2可见,R,S全是"1"的输入组合是应当禁止的, 因为当CP=1时,若R=S=1,则导引门G3,G4均输出"0"态, 致使Q==1,当时钟脉冲过去之后,触发器恢复成何种稳态 是随机的.在同步RS触发器中,通常仍设有RD和SD,它们只 允许在时钟脉冲的间歇期内使用,采用负脉冲使触发器置 "1"或置"0",以实现清零或置数,使之具有指定的初始状 态.不用时"悬空",即高电平.R,S端称同步输入端,触 发器的状态由CP脉冲来决定. 同步RS触发器结构简单,但存在两个严重缺点:一是会出 现不确定状态.二是触发器在CP持续期间,当R,S的输入 状态变化时,会造成触发器翻转,造成误动作,导致触发器 的最后状态无法确定.

74LS74
2片
74LS00
1片
微动开关 4只
1台
74LS112 2片 74LS04 1片
器件引脚图
74LS112 双下降沿JK 触发器
1CP 1 1K 2 1J 3 1SD 4 1Q 5 1Q 6 2Q 7 GND 8
16 VCC 15 1RD 14 2RD
74LS112 13 2CP
12 2K 11 2J 10 2SD 9 2Q
实验四 集成触发器和用SSI设计同步时序电路
一、实验目的
1.掌握触发器的原理、作用及调试方法； 2.学习简单时序逻辑电路的设计和调试方法。
二、预习要求
根据实验内容，设计出电路，并画出逻辑图，标出管脚。
三、实验原理
1.触发器
SD
S
J
1J
Q
CP
C1
K
1K
Q
RD
R
边沿JK触发器
Qn1JQnKQn
CP下降沿时刻有效
74LS74 双上升沿D 触发器
1RD 1 1D 2 1CP 3 1SD 4 1Q 5 1Q 6 GND 7
74LS74
14 VCC 13 2RD 12 2D 11 2CP 10 2SD 9 2Q 8 2Q
74LS04 六反相器
1A 1 1Y 2 2A 3 2Y 4 3A 5 3Y能测试。
按下表要求观察和记录Q与Q 的状态
表1
SD RD J K CP
Qn+1
Qn=0
Qn=1
1
1

1100 1101 21 1 1 0
31 1 1 1
2. 3人智力抢答电路
QA Q A
QB QB
