工业与民用配电设计手册
第一章负荷计算用无功功率补偿
第一节概述 (1)
⒉负荷计算的方法
第二节设备功率的确定 (1)
(2)
⒉用电设备组的设备功率
⒊变电所或建筑物的总设备功率
⒋柴油发电机的负荷统计
第三节需要系数法确定计算负荷 (3)
⑵配电干线或车间变电所的计算负荷
⑶配电所或总降压变电所的计算负荷 (7)
⑷对于台数较少的用电设备(4台及以下)的计算负荷用系数
⑸自备柴油发电机组的计算负荷
第四节利用系数法确定计算负荷 (7)
⑵平均利用系数 (8)
⑶用电设备的有效台数 (8)
⑷计算负荷 (9)
⑸例1-1
第五节单位面积功率法与单位指标法确定计算负荷 (11)
⒈单位面积功率(或负荷密度)法
⒉单位指标法
⒊单位产品耗电法
第六节单相负荷计算 (12)
⒉单相负荷换算为等效三相负荷的一般方法
⒊单相负荷换算为等效三相负荷的简化方法 (13)
⒋例1-2
第七节电弧炉负荷计算 (14)
第八节尖峰电流的确定 (15) 电弧炉或电焊变压器的支线尖峰电流公式
⑵接有多台电动机的配电线路,只考虑一台电动机起动时的尖峰电流公式
⑶对于自起动的一组电动机
⑷供电给起重机的线路
第九节企业年电能消耗量计算 (15)
⑴用年平均负荷来确定(公式)
⑵单位产品耗电量法
第十节电网损耗计算 (16)
⑴三相线路中有功及无功功率损耗(公式)
⑵电力变压器的有功及无功功率损耗(公式)
⑶变压器空载无功损耗公式 (19)
⑷变压器满载无功损耗公式
⑸变压器负荷率不大于85%时,功率损耗公式
⒉电网中电能损耗 (20)
⑴供电线路年有功电能损耗公式
⑵变压器年有功电能损耗
第十一节无功功率补偿 (20)
二、采用并联电力电容器补偿 (21)
⒈功率因数计算
⑴补偿前平均功率因数公式
⑵已经投入使用的用户,其平均功率因数
⒉补偿容量的计算
⑴补偿容量的计算方法
⑵补偿计算负荷下的功率因数
三、利用同步电动机补偿 (22)

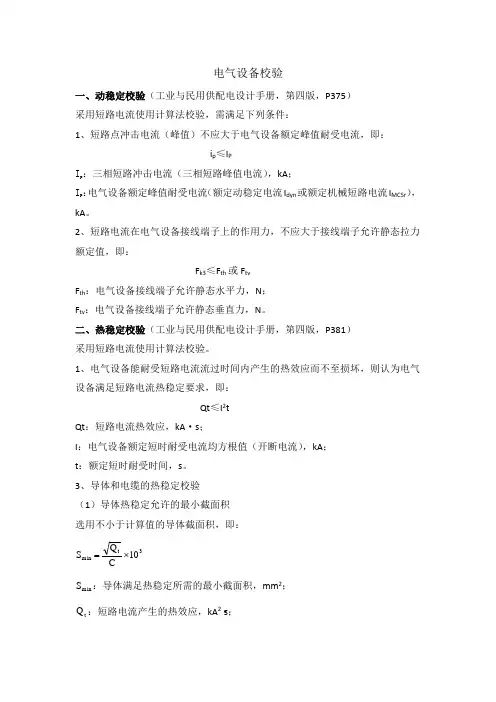

电气设备校验
一、动稳定校验（工业与民用供配电设计手册，第四版，P375）
采用短路电流使用计算法校验，需满足下列条件：
1、短路点冲击电流（峰值）不应大于电气设备额定峰值耐受电流，即：
ip≤IP
Ip：三相短路冲击电流（三相短路峰值电流），kA；
IP：电气设备额定峰值耐受电流（额定动稳定电流Idyn或额定机械短路电流IMCSr），kA。
2、短路电流在电气设备接线端子上的作用力，不应大于接线端子允许静态拉力额定值，即：
Fk3≤Fth或Ftv
Fth：电气设备接线端子允许静态水平力，N；
Ftv：电气设备接线端子允许静态垂直力，N。
二、热稳定校验（工业与民用供配电设计手册，第四版，P381）
采用短路电流使用计算法校验。
1、电气设备能耐受短路电流流过时间内产生的热效应而不至损坏，则认为电气设备满足短路电流热稳定要求，即：
Qt≤I2t
Qt：短路电流热效应，kA·s；
I：电气设备额定短时耐受电流均方根值（开断电流），kA；
t：额定短时耐受时间，s。
3、导体和电缆的热稳定校验
（1）导体热稳定允许的最小截面积
选用不小于计算值的导体截面积，即：
3tmin10CQS
minS：导体满足热稳定所需的最小截面积，mm2；
tQ：短路电流产生的热效应，kA2▪s； C：导体的热稳定系数。
（2）电缆热稳定允许的最小截面积
选用不小于计算值的电缆截面积，即：
5tmin10CQS
minS：电缆满足热稳定所需的最小截面积，mm2；
tQ：短路电流产生的热效应，kA2▪s；
C：电缆的热稳定系数。
三、电气设备其他要求（工业与民用供配电设计手册，第四版，P385）
1、高压交流断路器（真空断路器、SF6断路器等）
①35kV及以下：真空断路器或SF6断路器。
