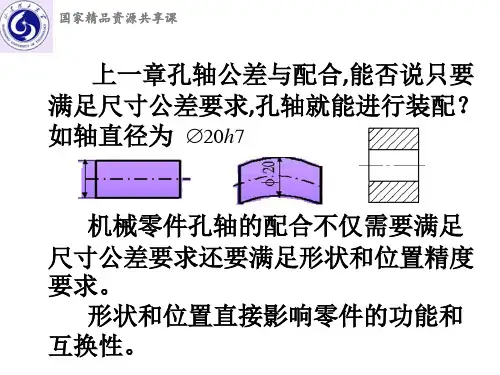

第四章形状和位置公差及检测（一）一、判断题1.有位置公差要求的被测要素都不是单一要素。
（）2.在位置公差中基准只有一个。
（）3.给定相互垂直的两个方向的垂直度要求时，公差带形状是一个四棱柱。
（）4.定向公差带具有确定的位置，还具有综合控制被测要素的方向和形状的职能。
（）5.三基面体系中的三个平面相互是垂直的。
（）6.径向圆跳动中，在测量时测量仪器可以在圆柱面上来回移动。
（）7.径向全跳动与圆柱度的公差带形状一样，故含义也一样。
（）8.基准选择时，主要考虑基准统一原则，再兼顾设计要求及装配要求。
（）二、解答题1.习题图4-1所示销轴的三种形位公差标注，它们的公差带有何不同？图4—1 销轴2.习题图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？试加以分析说明。
图4—2 零件图3.在底板的边角上有一孔，要求位置度公差为Φ0.1mm，习题图4-3所示的四种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？a）b）c）d）图4—3 零件图4.习题图4-4所示的零件，标注了两种不同的位置公差，它们的要求有何不同？a) b)图4—4 零件图第四章形状和位置公差及检测（二）一、判断题1.采用零形位公差，指在任何情况下被测要素的形位公差总是零。
（）2.最大实体要求应用于被测要素又应用于基准要素时，公差值只能从被测要素或基准要素一处得到补偿。
（）3.在满足功能要求的前提下，形位公差项目的选择应尽量选测量简单的项目。
（）4.在保证关联作用尺寸不超越最大实体尺寸的场合下，最好在选择公差原则时选最大实体要求。
（）5.国家标准对位置度公差值直接规定了具体等级和数值。
（）6.国家标准对形位公差的未注公差值均未规定公差等级和数值。
（）7.用与理想要素比较原则测量形位公差时，理想要素要绝对精确，不能用模拟法获得。
（）8.用两点法测量圆度误差时，只能得到近似的测量结果。
（）二、解答题1.试按习题图4-5的形位公差要求填写下表图4—5零件图2.某种零件表面的平面度公差为0.02mm，经实测，实际表面上的九点对测量基准的读数（单位为μm），如习题图4-6所示，问该表面的平面度误差是否合格？图4—6 零件平面度测得数据3.习题图4-7中的四种标注方法，分析说明它们所表示的要求有何不同（包括采用的形位公差原则，理想边界尺寸、允许的垂直度误差等）？a）b）c）d）图4—7 公差的标注。

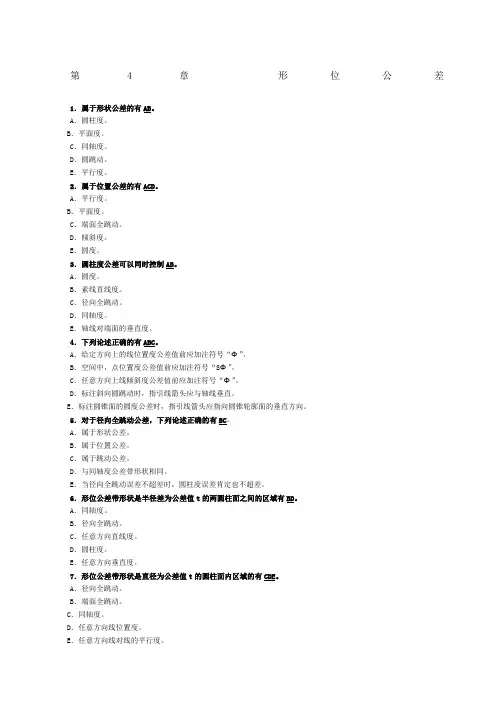

第4章形位公差1．属于形状公差的有AB。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
2．属于位置公差的有ACD。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
3．圆柱度公差可以同时控制AB。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
4．下列论述正确的有ABC。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“SΦ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
5．对于径向全跳动公差，下列论述正确的有BC。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与同轴度公差带形状相同。
E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。
A．同轴度。
B．径向全跳动。
C．任意方向直线度。
D．圆柱度。
E．任意方向垂直度。
7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。
A．平面度。
B．任意方向的线的直线度。
C．给定一个方向的线的倾斜度。
D．任意方向的线的位置度。
E．面对面的平行度。
9．对于端面全跳动公差，下列论述正确的有BCE。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
10．下列公差带形状相同的有BD。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度11．某轴Φ10 0mm○E则ADE。
