船舶结构与制图复习资料答案仅供参考（1）
船舶结构与制图复习⼤纲
⼀、名词解释（5道题）1、垂线间长（LPP）是⾸垂线（F.P)与尾垂线（A.P)之间的⽔平距离。
2、设计⽔线长（ LWL）是设计⽔线⾯与船体型表⾯⾸尾端交点之间的⽔平距离。
3、型宽：船体型表⾯（不包括船体外板厚度）之间垂直于中线⾯⽅向度量的最⼤距离。
4、型深（D）：在船的中横剖⾯处，沿船舷由平板龙⾻上缘⾄上层连续甲板横梁上缘的垂直距离
5、吃⽔：船体在⽔⾯以下的深度。
6、船体主尺度：船体主尺度：船体外形⼤⼩的基本度量，即船长、型宽、型深和吃⽔。
⼆、选择题（10道题）1．杂货船通常在两货舱⼝之间布置有 D 。
A．锚设备B．系泊设备C．救⽣设备D．起货设备
2．为便于散装货物装卸，散货船货舱区结构设置有 C 。
A．货舱⼝B．甲板C．底边舱和顶边舱D．双层舷侧
3．纵⾻架式板架结构主要⽤于船舶的 A 。
A．上甲板和底部B．下甲板和底部
C．上甲板和舷侧D．舷侧和底部
4．混合⾻架式船体结构的船其舷侧板架为 C 。
A．纵⾻架式B．混合⾻架式
C．横⾻架式D．纵⾻架式、横⾻架式各占⼀部分
5．主船体内的甲板主要有 C 。
A．⾸楼甲板及平台甲板B．尾楼甲板及驾驶甲板
C．上甲板、下甲板及平台甲板D．驾驶甲板和起居甲板
6. 甲板板的排列通常是板的长边 B 。
A．沿横向布置B．沿纵向布置
C．舱⼝间沿纵向布置D．⾸尾处沿纵向布置
7．船底纵⾻主要作⽤是 C 。
A．抵抗舷外⽔压⼒B．抵抗局部外⼒
C．抵抗总纵弯曲⼒D．抵抗货物的压⼒
8．内外底纵⾻采⽤不对称型材时，其布置通常为 A 。
A．型材折边朝船体中线⾯B．型材折边背向中线⾯
C．型材折边⽆⽅向要求D．内外底纵⾻折边⽅向相反
9．肋⾻间距指的是 A 。
A．两档肋⾻之间的距离B．两档强肋⾻之间的距离
C．相邻两个肋位之间的距离D．两横向构件之间的距离10.由主肋⾻、强肋⾻和舷侧纵桁组成的舷侧结构型式主要⽤于 B 。
A．海船货舱区B．内河船舷侧
Part3－船体识图
第四章 船体制图

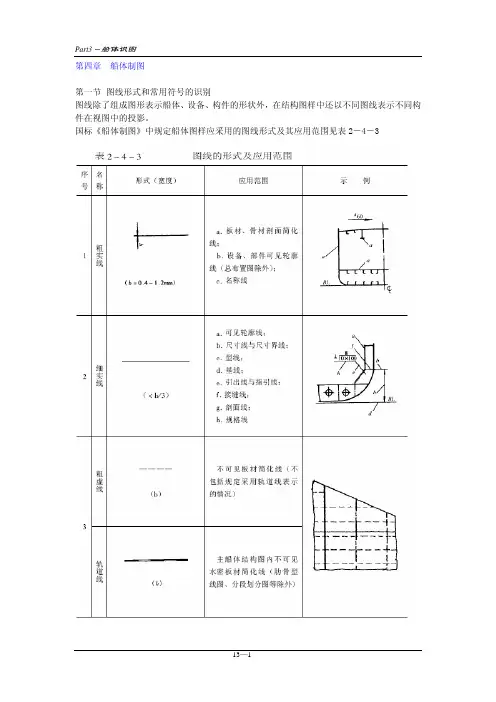

第一节 图线形式和常用符号的识别
图线除了组成图形表示船体、设备、构件的形状外，在结构图样中还以不同图线表示不同构
件在视图中的投影。
国标《船体制图》中规定船体图样应采用的图线形式及其应用范围见表2－4－3
13—1 Part3－船体识图
四、船体图样中的图形符号
国标《船体制图图形符号》中对船体图样中的图形符号作了规定，见表2－4－4个别符号的
使用说明：对于表中的连续符号和间断符号，若图形上的断续关系已经明确，该符号可以不
画；舱底图、围壁平面图等图形中，小开口虽未被剖切，但仍可使用小开口剖面符号；若同
一图形中，小开口剖面符号使用较多时，可采用其下部分的简化画法形式。 13—2 Part3－船体识图
13—3 Part3－船体识图
13—4 Part3－船体识图
第二节 船体结构理论线
船体构件理论线是确定构件定位尺寸的依据，在船体建造时是确定构件安装位置的基准线。
理论线在图中通常以ML表示，为了简明易记，本节将主要内容归纳如下：
（一）确定理论线的基本规定
（1） 沿高度方向定位的构件，以靠近基线（BL）一边为理论线，见图
（2） 沿船长方向定位的构件，以靠近船中一边为理论线，见图
（3） 沿船宽方向定位的构件，以靠近船体中线一边为理论线，见图
（4） 位于船体中线的构件，取其厚度中线为理论线，见图
（二）其他规定
下列构件或具有下列结构形式的构件，其理论线位置由下列规定确定，而与基本规定无关。 13—5 Part3－船体识图
（1） 不对称型材和折边板材以其背面为理论线，见图4－28和4－31
（2） 封闭形对称型材，以其对称轴线为理论线，见图
（3）外板、烟囱、轴隧以板的内缘为理论线，见图4－33。锚链舱围壁以板的外缘为理论
线，见图4－34
13—6 Part3－船体识图
（4）基座纵桁腹板以靠近轴中心线一边为理论线，纵桁面板以面板下缘为理论线。与基座
AutoCAD船体制图(型线图)上机指导--集美大学 船舶2012级用 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2 集美大学 轮机工程学院 船舶2012级AutoCAD船体制图上机指导之一
用AutoCAD 绘制150 t 冷藏货船型线图并用绘图机HP Design Jet430(D/A1)出图的主要步骤（仅供参考）：
1．绘制格子线（站距4500；半型宽4250；设计吃水2800；水线间距700；纵剖线间距1500）
1）先建立格子线图层并置为当前图层；
2）将状态栏的间距捕捉和栅格设为（4500，700）并开启(亮显)；
3）在适当位置(参考教材35页手工绘图)绘制纵剖线图的基线；绘半宽水线图的中线；
4）在适当位置绘尾垂线并向右阵列出11个站线（行1，列11，列间距4500）；
5）将纵剖线图的基线向上阵列出6个水线（行6，列1，行间距700）；
6）将半宽水线图的中线向上复制出1500及3000纵剖线，并绘出4250型宽线；
7）按投影关系绘横剖线图的格子线（为方便按投影关系绘图，横剖线图可先绘在纵剖线图右侧）；
8）在BL与型宽线之间的适当位置绘肋位刻度线（0#肋位在0号站向首250处，绘出0#刻度线（长度100）并将其向首阵列85个，行1，列85，列间距550）；
9）建立标注图层并置为当前图层，标注站号、水线号、纵剖线号、肋位编号（配合使用间距捕捉、UCS（用户坐标系）、单行文本注字、复制等）；绘中站、中线（标CL也可）符号。
2．绘制纵剖线图上的首、尾轮廓线 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3 1）建立船体轮廓图层并置为当前图层，将UCS移到BL与0站线的交点处，绘出尾轴中心线（距BL 1200）。
2）按照该船尾轮廓尺寸（参考已发150t冷藏货船型线图后体图，或教材36页图2-13，或附页图2-9）绘制尾轮廓：用点命令绘（715，1710）和（715，765）两点，以这两点为圆心分别作半径为625的圆，然后作两圆的公切线；连接（-2900，6270）和（-2250，2950）两点得尾封板投影；过（-2250，2950）作圆心为（715，1710）圆的切线……。
1 / 20 习题一

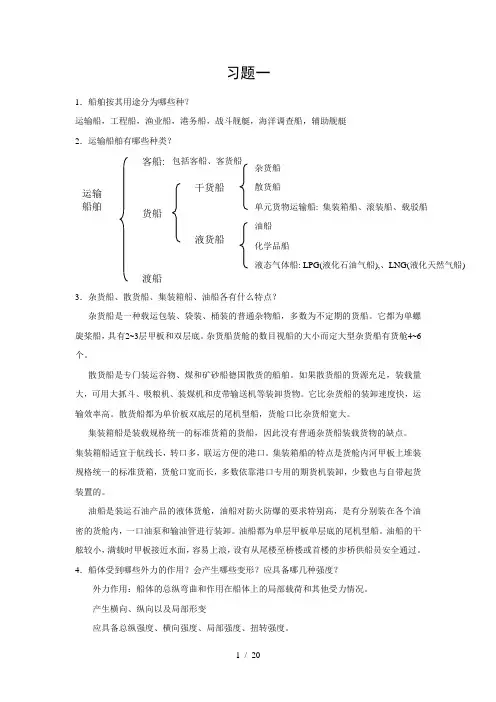

1．船舶按其用途分为哪些种？
运输船，工程船，渔业船，港务船，战斗舰艇，海洋调查船，辅助舰艇
2．运输船舶有哪些种类？
3．杂货船、散货船、集装箱船、油船各有什么特点？
杂货船是一种载运包装、袋装、桶装的普通杂物船，多数为不定期的货船。它都为单螺旋桨船，具有2~3层甲板和双层底。杂货船货舱的数目视船的大小而定大型杂货船有货舱4~6个。
散货船是专门装运谷物、煤和矿砂船德国散货的船舶。如果散货船的货源充足，装载量大，可用大抓斗、吸粮机、装煤机和皮带输送机等装卸货物。它比杂货船的装卸速度快，运输效率高。散货船都为单价板双底层的尾机型船，货舱口比杂货船宽大。
集装箱船是装载规格统一的标准货箱的货船，因此没有普通杂货船装载货物的缺点。
集装箱船适宜于航线长，转口多，联运方便的港口。集装箱船的特点是货舱内河甲板上堆装规格统一的标准货箱，货舱口宽而长，多数依靠港口专用的期货机装卸，少数也与自带起货装置的。
油船是装运石油产品的液体货舱，油船对防火防爆的要求特别高，是有分别装在各个油密的货舱内，一口油泵和输油管进行装卸。油船都为单层甲板单层底的尾机型船。油船的干舷较小，满载时甲板接近水面，容易上浪，设有从尾楼至桥楼或首楼的步桥供船员安全通过。
4．船体受到哪些外力的作用？会产生哪些变形？应具备哪几种强度？
外力作用：船体的总纵弯曲和作用在船体上的局部载荷和其他受力情况。
产生横向、纵向以及局部形变
应具备总纵强度、横向强度、局部强度、扭转强度。 运输
船舶 客船: 包括客船、客货船
货船 干货船
液货船 杂货船
散货船
单元货物运输船: 集装箱船、滚装船、载驳船
油船
化学品船
液态气体船: LPG(液化石油气船),、LNG(液化天然气船)
渡船 2 / 20 5．船体机构骨架形式有哪几种?各有什么特点？分别适用于哪些船舶？
纵骨架式 横骨架式 混合骨架式
