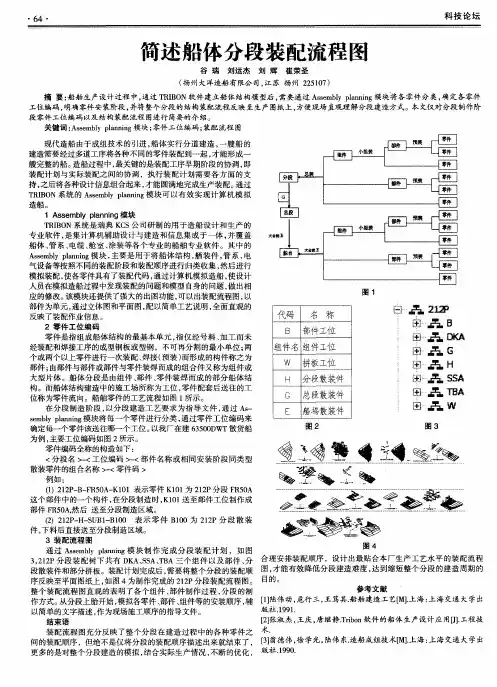

船体分段装配
船体是分段的集成体，而分段是集中材料最多，物品最齐，耗时最大，技术难度最高的“中间产品”。它是船体装配工艺程序中的重要组成部分。在船体建造中，它直接影响船舶产品的质量，建造周期、制造成本和企业的品牌和形象。
分段区域分为船尾区、机舱区、货油区、船艏区和上层建筑区。船艉区由轴架立体分段、舵臂立体分段组成。机舱区由机座底部分段，一、二、三半立体分段组成。货油舱区由底部分段、边水舱分段、舷侧分段、顶边舱甲板分段、中心甲板分段和纵横舱壁分段组成。船艏区由球鼻底部分段、压载舱立体分段、锚链舱立体分段和帆缆舱立体分段及前楼甲板分段。上层建筑区由艇甲板、多层居室甲板、驾驶甲板、罗经甲板等立体分段组成。
分段按形态可分为四大类：平直分段（包括平面分段和曲面分段）、立体分段、球型艏、艉分段和基座（主机座）联体底部分段。船体分段制造装配工艺的叙述按由船艉至船艏方向排序的有代表性的典型分段进行。
第一节船艉框架分段“AB02”分段制造装配
随着造船工业的不断发展和造船技术的不断提高，我国承建的船舶越造越大，随着航运业的发展，高附加值、高技术含量的船舶越造越多。而这些大型运输船舶的艉部多为球艉柱（见示图8—1），其型线变化特别大。正看像似一个瘦颈花瓶。它的结构不再是中小型船舶的铸钢组合段拼焊而成。而是用艉轴壳铸钢件和钢板结构的组合艉柱。艉柱框架分段“AB02”的艉柱由五部分装焊而成，型线柱包板（包括鞍型板、虾壳板和蚌壳板），艉轴壳、舵臂过渡板、水平隔板及纵桁隔板。
示图8—1
1、“AB02”分段制造要领
（1）建造方式：以艉尖舱横隔壁为基面卧造。轴壳在托架竖装全拢、艉柱小分段以左侧为基面侧造。
（2）胎架形式：轴壳总组竖造“井”字托架。艉柱侧造胎架，分段合拢平面胎架。
（3）制造顺序：横舱壁铺板→前、后轴壳总合拢→球艉柱胎架制造→艉柱小分段装焊→艉柱小分段吊装→贴装外板→吊环及加强装焊→施焊→完工测量→提交船检及船东。
（4）要领：球艉框架分段的制造是采用片段分离装焊。然后以艉尖舱水密舱壁的基面进行组合而成。
2、托架及专用胎架制造
胎架，已在胎架的章节中作过陈述，而球艉框架分段属于特殊胎架，故作专用叙述。胎架共分三种形式，即轴壳合拢托架、球艉柱特殊胎架和分段平台胎架。
（1）托架制作
①在总组合拢区划出轴壳中心的“十”字线（用激光仪）并延长。标出首、尾、左、右标志，用色漆圈划（见示图8—2）
②托架制造。胎架面积比轴壳后端面外径小200mm，高度为800mm，支柱及托架均220×77×7规格的槽型钢。支柱应与地面的预埋件焊接。
③将地面上轴壳“十”字线用线锤反驳到托架上，并敲上冲孔标志。
④托架水平度应达到质量标准。
（2）球艉柱特殊胎架制作
球艉柱特殊胎架的胎板设置有三个特点。
一是胎板设置的位置有肋位方向及水线方向；
二是全胎板式，且为20mm左右的中厚度板；
三是胎板划线切割时应划出劣势差。
示图8—2
①准备工作
A、根据球艉柱的长、宽投影尺寸清理场地，并在具有预埋件的水泥平台上划出船底基线，肋骨位置线和各层水线所组成的网格线，并用铁冲色漆标出肋号和水线号。
B、备齐纵舯轮廓样板和胎位划线样板。
C、用鸭嘴笔划出样板外框轮廓线（应加上包板厚度）和肋板安装位置线及轴线并敲印标志（见示图8—3）。
②胎板安装及划线切割
肋板并非数控切割型线板，而是毛坯余料板。形状不规则，待样板划线切割后才是真正的模板。
胎板线
轮廓跡线
轴中心线
示图8—3
A、将毛坯胎板安置于①至并用激光仪或水平软管标出艉柱中心缘口及高
船体的基本结构 船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。舰船模型船体结构参照下图 龙骨龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。 旁龙骨旁龙骨是在龙骨两侧的纵向构件。它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。舰船的旁龙骨常用长方形截面松木条制作。 肋骨肋骨是船体内的横向构件。它承受横向水压力，保持船体的几何形状。舰船模型的肋骨常用三合板制作。 龙筋龙筋是船体两侧的纵向构件。它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。舰船模型的龙筋通常也由长方形的松木条制作。 船壳板船壳板包括船侧板和船底板。船体的几何形状是由船壳板的形状决定的。船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。舰船模型的船壳板可以用松木条、松木板拼接粘结而成。

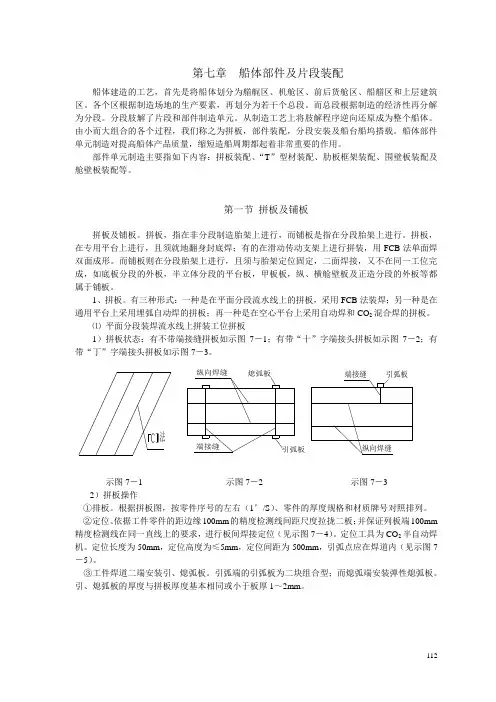

舭龙骨有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。它能减弱船舶在波浪中航行时的摇摆现象。舰船模型的舭龙骨可以用厚0.5～1 毫米的铜片或铁片制作。 船首柱和船尾柱船首柱和船尾柱分别安装在船体的首端和尾部，下面同龙骨连接，它们能增强船体承受波浪冲击力和水压力，还能承受纵向碰撞和螺旋桨工作时的震动。 船体部件装配 教学要求：了解船体预装配的工艺装备内容；理解船体部件装焊过程；掌握胎架设计方法。 重点: 胎架设计、部件装焊。 难点：有斜升基面的胎架设计。 教学内容： 船体装配工艺随着造船材料和连接技术的发展而变化，目前的钢质船舶焊接船体的装配过程，大致由下列4个步骤组成： 1.将各个船体零件装配焊接成船体部件。 2.由船体零件和部件装配焊接成各种船体分段或总段。 3.由平面分段、曲面分段和零、部件装焊成大型立体分段或总段。 4.在船台上(或造船坞内)将分段、大型立体分段和总段组装成整个船体。 前3个步骤通常称为船体结构预装配工艺。所谓船体零件是指经号料、加工后可供装配的船体构件，如肋骨、横梁、肋板、外板等。船体部件是指两个或两个以上的船体零件装焊成的组合件。如各种焊接T型梁、肋骨框架、尾柱、舵、带缆桩等。船体分段是由船体部件和零件组合而成的一部分船体，它又可分为平面分段、曲面分段、半

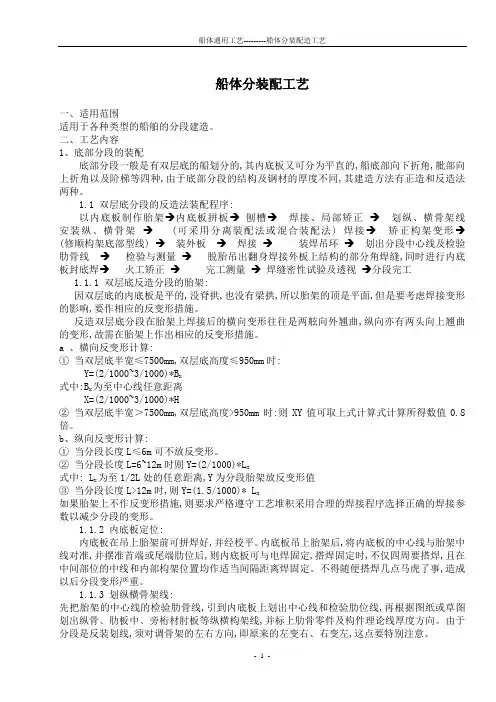

船体通用工艺------船体分段吊装工艺 船体分段吊装工艺 一、适用范围 1、适用于各种分段的吊装、翻身、移位、运输。 2、上建的整体吊装另见有关上层建筑整体吊装工艺。 二、工艺内容 随着生产规模不断扩大发展，所有工艺规程、施工细则、操作步骤、实施方法均应该制定相应的工艺文件。以保证文明生产、提高产品质量。船体的建造通常采用构件小组装、中组装（分段建造）、大组装（分段大合拢）的建造方式，有关建造中的吊装、翻身、移位、运输的起重工作须制定相应工艺文件，以保证船体建造和安全生产。 有关分段吊装、翻身、移位、运输工艺如下： 1.分段所采用的吊装、翻身眼板应进行专门的三化设计、即系列化、标准化、通用化。 并具有互换性和多次使用性，并有足够的强度和安全系数。 2.分段的划分，首先考虑分段的实际吊重（分段重量加上临时加强辅助材重量），应 符合吊车的许用负荷。不得超过起重设备吊车的许用负荷。 3.在分段图中，标明吊装眼板、翻身眼板规格大小、安装位置及其数量。 4.眼板的焊接必须由二类以上的焊工施工。焊接材料应用碱性焊条如结507及CO2 焊丝。检验，验收。 5.分段吊装、翻身、移位、运输、堆放、上船台等起重工作均按照生产计划与作业场 地安排。 6.分段吊离胎架前，须检查，验收。分段的实际吊重（分段重量加上临时加强辅助材 重量），应符合吊车的许用负荷，才可进行吊运工作。 7.分段起吊前，应检查分段吊运周围环境，人员情况，以确保安全，然后起吊。 8.分段到达堆放场地，要按照分段实际形状确定垫墩高度及垫墩位置，其最低高度不 低于600mm。垫墩布置在分段有强构件结构位置，以避免分段变形、损坏。 9.分段翻身眼板确定，应预先在图纸中表明，并按下列要求进行： a、根据分段尺寸、结构情况确定分段翻身方向（横翻、纵翻）。 b、翻身眼板位置要要考虑钢索与外板的相关位置，不损坏钢索。 c、吊车的安排，一般要根据生产场地设备配置情况而定。 -- 1 --
船舶建造工艺流程简要介绍 一、船舶建造工艺流程层次上的划分为： 1、生产大节点：开工——上船台（铺底）——下水（出坞）——航海试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；节点的完成日也是船东向船厂分期付款的交割日。 2、工艺阶段：钢材予处理——号料加工——零、部件装配——分段装焊——船台装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船 3、以上工艺阶段还可以进一步进行分解。 4、是以上工艺阶段是按船舶建造形象进度划分的，造船工艺流程是并行工程，即船体建造与舾装作业是并行分道组织，涂装作业安排在分道生产线的两个小阶段之间，船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。 二、船舶建造的前期策划 船舶设计建造是一项复杂的系统工程，在开工前船厂必须组织前期策划，一是要扫清技术障碍；二是要解决施工难点。 1、必须吃透“技术说明书”（设计规格书）。 技术说明书是船东提出并经双方技术谈判，以相应国际规范及公约为约束的船舶设计建造的技术要求。船厂在新船型特别是高附加值船舶的承接中必须慎重对待：必须搞清重要设备运行的采用标准情况、关键技术的工艺条件要求，特别是要排查出技术说明书中暗藏的技术障碍（不排除某些船东存有恶意意图）， 2、对设计工作的组织。 船舶设计工作分三阶段组织进行——初步设计、详细设计、生产设计。初步设计：是从收到船东技术任务书或询价开始，进行船舶总体方案的设计。提供出设计规格说明书、总布置图、舯剖面图、机舱布置图、主要设备厂商表等。详细设计：在初步设计基础上，通过对各个具体技术专业项目，进行系统原理设计计算，绘制关键图纸，解决设计中的技术问题，

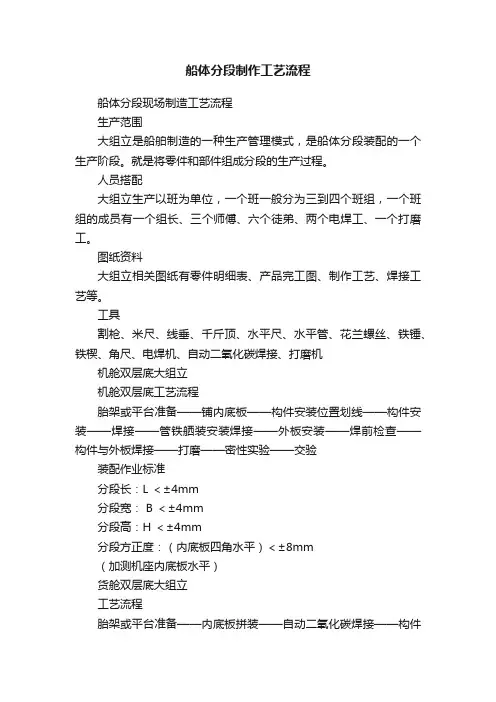

船体装配工艺规范 前言 1 范围 本规范规定了钢质船体建造的施工前准备、人员、工艺要求和工艺流程。 本规范适用于散货船、油轮、集装箱船、储油船的船体钢结构的建造，其它船舶可参考执行。 2 规范性引用文件 Q/SWS60-001.2-2003船舶建造质量标准建造精度 3 术语和定义 下列术语和定义适用于本规范。 3.1零件 单个的钢板或型材。如：肋板、纵骨等。 3.2部件 两个或两个以上零件装焊成的组合件。如：带扶强材的肋板、带扶强材的平面舱壁。 3.3分段 整个船体结构为了制造方便而分解成的若干个平面或立体的块。而这些块又能组成一个完整的船体，这些块就叫分段。 3.4总段 将几个相邻分段组成一个较大的块，该较大块称总段。如：上层建筑总段。 3.5小组立 将两个或两个以上零件组成的部件的生产过程。如：拼T型材、肋板上装扶强材和开孔加强筋等。 3.6中组立 将部件和部件加零件组成一个较大组合件的生产过程。如：拼装成油柜等。 3.7大组立 将零件和部件组成分段的生产过程。 3.8总组 将几个相邻分段组成一个总段的生产过程。

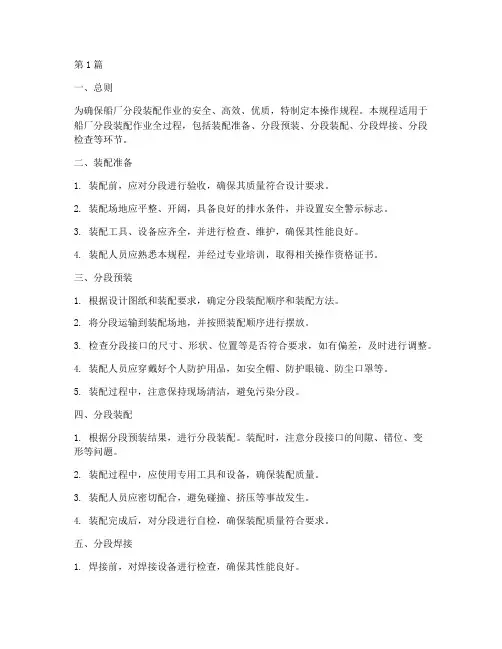

3.9搭载 在船坞内将分段和总段组成完整一艘船体的生产过程。 4 施工前准备 4.1图纸资料： 施工前有关图纸，零件明细表，焊接工艺和完工测量表等。 4.2材料： 施工前查对零件的材质牌号，钢板厚度，型材尺寸等应与图纸相符合。4.3工具： 钢卷尺、线锤、水平橡皮管、油泵、花兰螺丝、铁楔、各种“马”、激光经纬仪、锤、氧乙炔割炬、电焊龙头、电焊面罩、角尺、角度尺。 5 人员 装配工上岗前应进行专业知识和安全知识的培训。并且考试合格。能明了图纸内容和意图，能明了下料切割后零部件上所表达的文字、符号的内容含义。熟悉有关的工艺和技术文件并能按要求施工。 6 工艺要求 6.1小组立 6.1.1 小组立工艺流程： 6.1.2 小组立作业标准： 对合线 构件对划线（理论线或对合线偏移）＜1.5mm～2.0mm 平整度＜4mm～6mm 小零件对大零件垂直度＜2 mm 标准极限
大连海洋大学成人教育学院 毕业（生产）实习报告 题目：船体装配 学生姓名：刘天龙 专业：船舶维修与制造 班级：船舶1班 实习地点：STX大连集团 指导教师：刘作江 实习时间：2011 年7 月25 日至2011 年12 月31 日
一、实习目的 1在船厂的实习，进行观察和调查研究，获取必要的感性知识和使自己全面地了解部件组装形式以及装配过程，了解和掌握本专业基础的实际操作知识，巩固和加深已学过的理论知识。 2通过实习，与指导师傅的广泛接触，学习他们的好的操作经验，动作要领和技巧，实践中的经验，学习他们在船舶行业中的无私贡献精神。 3通过记实习日记，写实习报告，锻炼与培养我们的观察，分析问题以及搜集和整理技术资料等方面的能力。 二、实习时间 2011年7月25号~2011年12月31号 三、实习地点 STX大连集团 STX大连造船海洋综合生产基地位于大连市长兴岛临港工业区,总占地面积550万平方米, 现有员工15000人，是世界规模最大的造船海洋综合生产基地之一,拥有集成化的生产体系,涵盖了从原材料加工, 分段制造,船用发动机组装, 船舶建造以及海洋工程建造等领域。 四、实习内容 （一）、安全规范 因为实习的主要场地是车间，安全自然是重中之重了。所以实习还没开始，我们就得到了工厂相关人员关于个人安全的培训。之前以为实习没什么要注意的，有什么好说的。但听完老师的讲解之后，很多想法就不由自主地消失了。首先，船舶行业是高风险行业，立体交叉作业，窄小舱室作业，明火作业，起重作业，水上作业，粉尘作业等都比较多，如果稍不注意的话，就很容易发生事故，而且一旦有意外发生，伤亡几乎是在所难免的。所以船厂有起重机安全、车间安全、船坞安全等各方面的安全规章。同时在工厂的各醒目位置，都标有“注意安全”“禁止吸烟”等字样。 （二）、钢材预处理 在号料前对钢材进行的矫正,除锈和涂底漆工作.船用钢材常因轧制时压延不均,轧制后冷却收缩不匀或运输,储存过程中其他因素的影响而存在各种变形.为此,板材和型材从钢料堆场取出后,先分别用多辊钢板矫平机和型钢矫直机矫正,以保证号料,边缘和成型加工的正常进行.矫正后的钢材一般先经抛光除锈,最后喷涂底漆和烘干.这样处理完毕后的钢材即可送去号料。 （三）、放样和号料： 船体外形通常是光顺的空间曲面.一般由设计部门提供型线图是按1:50或1:100的比例绘制。 （四）、船体零件加工 包括边缘加工和成形加工.边缘加工就是按照号料后在钢材上划出的船体零件实际形状,利用剪床或氧乙炔气割,等离子切割进行剪割.部分零件的边缘还需要用气割机或刨边机进行焊缝坡口的加工。 （五）、船体装配 操作实习的要求有锚机、甲板分段局部放样、舭龙骨肘板放样、带缆桩、直角三通制作、斜角三通制作、等径等角三通制作、直角四通制作、3节90度虾壳管制作：
摘要 分段式有零部件组成的船体局部结构，是船体装备配焊接工作中的重要组成部分，而双层底分段是船体底部的重要保证，其质量好坏安装进度将严重影响整个船体的建造以及船舶的航运。由于本厂从2009年9月至2010年1月期间建造的基本都是集装箱船，所以本课题主要是对1000TEU的集装箱船的双层底分段的装配进行研究。通过分析船体分段装配的标准工艺过程和船体的建造方法，以及分段建造质量的好坏和尺寸精度的控制来分析该1000TEU集装箱船的双层底分段的装配工作。 关键词部件组装焊接工艺装配精度建造质量密性检验
Abstract Segmented composed of hull parts, is equipped with local structure with hull welding work is an important part of the double bottom block, and is an important guarantee of hull bottom, its quality installation schedule will seriously affect the ship hull building and shipping. Since the factory from 2009 September January 2010 were built during the basic container ship, so this topic is mainly to the container ships of 1000TEU assembly of double bottom block. Through the analysis of the standard of block assembly process and hull building method, and the construction quality of subsection and precision analysis to the control of 1000TEU this container ship assembly work double bottom block. Keywords: Assembly Welding process Fabrication accuracy Construction quality tightness test
大连中远船务工程有限公司企业标准 Q/DZY JS/S- 006-2007 船体分段吊耳制作安装技术要求 Fabrication ＆Installation Technology Requirement Of Lifting Eye For Hull Block 2007– 07–发布试用 大连中远船务工程有限公司
前言 为适应公司生产发展的需要，保证船体建造过程中吊装作业的安全，满足分段（结构）吊装工艺设计、吊耳制作安装及检验的要求，使船体分段（结构）吊耳的使用逐步走向标准化，特统一制定本技术要求，并通过在公司范围内一段时间的推广应用，逐步加以完善。 本技术要求适应于我公司承建（修）的船舶产品及结构的分段吊装设计、现场施工、管理、安全等工作。 本技术要求主要规定了吊耳的系列型式、制作安装要求等。 本标准由大连中远船务工程有限公司标准化工作组提出。 本标准由大连中远船务工程有限公司技术部归口。 本标准起草单位：大连中远船务工程有限公司技术部。 本标准编制人：张平
1 范围 1．1本技术要求规定了吊耳系列的选用、制作及检验技术要求。 1．2本技术要求适用于公司范围内修造产品的吊装作业及管理。非船产品结构可以参照。 2 引用文件 参照国内有关船厂多年应用的吊装作业标准及结合公司状况汇总编制。； 3 吊耳系列 3．1吊耳类型、示意图形及尺寸标注、安装基准见表1：
3．2 吊耳系列型号及结构型式示意图 3．2．1 A型吊耳系列，其制作安装形式见图1，规格尺寸见表2：
3．2．2 B型吊耳系列，其制作安装形式见图2，规格尺寸见表3：
船舶建造流程 一、船体放样 1.线形放样：分手工放样和机器(计算机)放样，手工放样一般为1：1比例，样台需占用极大面积，需要较大的人力物力，目前较少采用;机器放样又称数学放样，依靠先进技术软件对船体进行放 样，数学放样精确性较高，且不占用场地和人力，目前较为广泛的采用机器放样。 2.结构放样、展开：对各结构进行放样、展开，绘制相应的加工样板、样棒。 3.下料草图：绘制相应的下料草图。 二、船体钢材预处理：对钢材表面进行预处理，消除应力。 1.钢材矫正：一般为机械方法，即采用多辊矫夹机、液压机、型钢矫直机等。 2.表面清理：a.机械除锈法，如抛丸除锈法喷丸除锈法等，目前较为广泛采用;b.酸洗除锈法，也叫化学除锈，利用化学反应;c.手工除锈法，用鎯头等工具敲击除锈 三、构件加工 1.边缘加工：剪切、切割等; 2.冷热加工：消除应力、变形等; 3.成型加工：油压床、肋骨冷弯机等。 四、船体装配：船体(部件)装配，把各种构件组合拼接成为各种我们所需的空间形状。 五、船体焊接：把装配后的空间形状通过焊接使之成为永久不可分割的一个整体。 六、密性试验：各类密性试验，如着色试验、超声波、X光等。 七、船舶下水：基本成形后下水，设计流水线以下的所有体积均为浸水体积。
1.重力下水：一般方式为船台下水，靠船舶自重及滑动速度下水; 2.浮力下水：一般形式为船坞; 3.机器下水：适用于中小型船舶，通过机器设备拖拉或吊下水。 八、船舶舾装：全面开展舾装系统、系泊系统、机装、电装、管装等方面的工作。 九、船舶试验：系泊试验、倾斜试验，试航(全面测试船舶各项性能)。 十、交船验收。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 船舶建造工艺流程简要介绍 本讲座从管理者的角度，按照“壳舾涂一体化总装造船”现代造船管理模式的要求，结合我国船厂的探索实践，介绍船舶建造在各工艺阶段的组织方式、应注意的问题，同时提供 对施工状态的评价标准。 一、造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的发展。传统造船分两个阶段： 1、常规的船体建造和舾装阶段。在固定的造船设施按照先安装龙骨系统、再安装肋骨框、最后装配外板系统等。 2．由于焊接技术的引进，船体实行分段建造；舾装分为两个阶段：分段舾装和船上舾装，即开展予舾装。 现代造船又历经以下阶段： 3、由于成组技术的引进，船体实行分道建造；舾装分为三个阶段： 单元舾装、分段舾装和船上舾装，即开展区域舾装。 4、由于船体建造和舾装、涂装相互结合组织，实现“壳舾涂一体化总装造船”。 5、随着造船技术的不断发展，精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。目前国内主要船厂一般处于三级向四级过渡阶段；国内先进船厂已达到四级水平；外高桥船厂、建设中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。

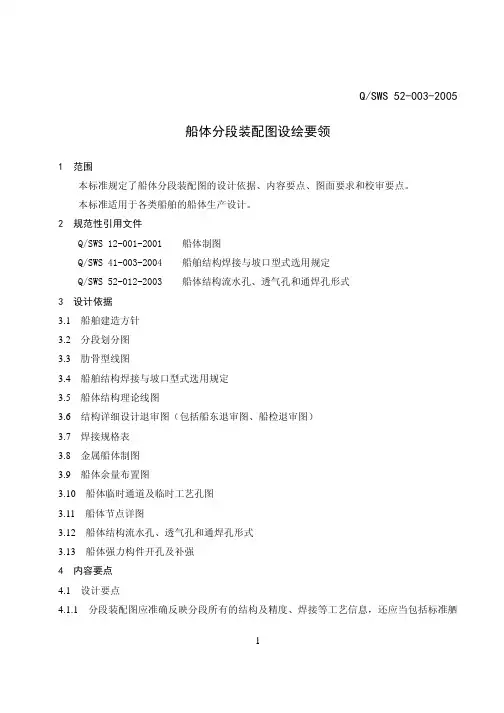

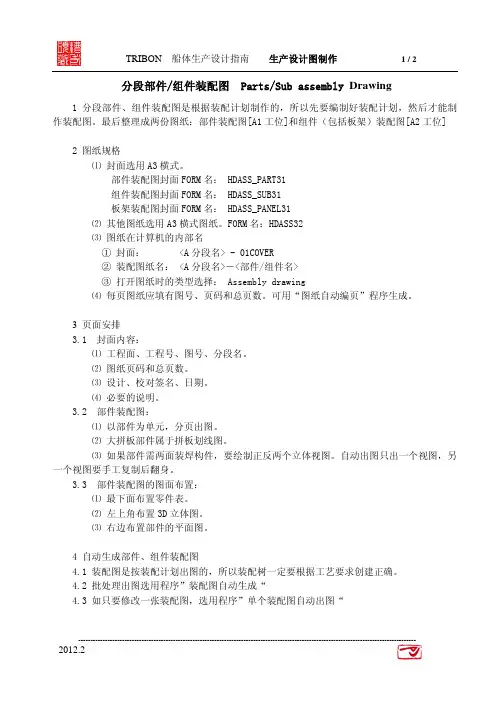

Q/SWS 52-003-2005 船体分段装配图设绘要领 1 范围 本标准规定了船体分段装配图的设计依据、内容要点、图面要求和校审要点。 本标准适用于各类船舶的船体生产设计。 2 规范性引用文件 Q/SWS 12-001-2001 船体制图 Q/SWS 41-003-2004 船舶结构焊接与坡口型式选用规定 Q/SWS 52-012-2003 船体结构流水孔、透气孔和通焊孔形式 3 设计依据 3.1 船舶建造方针 3.2 分段划分图 3.3 肋骨型线图 3.4 船舶结构焊接与坡口型式选用规定 3.5 船体结构理论线图 3.6 结构详细设计退审图（包括船东退审图、船检退审图） 3.7 焊接规格表 3.8 金属船体制图 3.9 船体余量布置图 3.10 船体临时通道及临时工艺孔图 3.11 船体节点详图 3.12 船体结构流水孔、透气孔和通焊孔形式 3.13 船体强力构件开孔及补强 4 内容要点 4.1 设计要点 4.1.1 分段装配图应准确反映分段所有的结构及精度、焊接等工艺信息，还应当包括标准舾 1
