KYN28A-12型户内金属铠装移开式开关设备

KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书平高集团有限公司目录1. 概述 (4)2. 柜体结构 (4)2.1 柜体 (4)2.2 手车 (5)2.3 转运车 (5)3. 安全可靠性与联锁 (5)3.1 手车位置 (5)3.2 手车位置与断路器的联锁 (5)3.3 电气联锁 (5)3.4 机械联锁 (6)4. 搬运 (6)5 安装 (7)6.检查 (9)6.1完整性检查 (9)6.2 核对额定值 (9)6.3 检查紧固件 (9)6.4 操作检查 (9)6.5 绝缘水平检查 (11)6.6 检查完毕 (12)7. 操作 (13)7.1从柜外向柜内推进手车操作 (13)7.2 从试验位置向工作位置推进手车 (13)7.3 从工作位置抽出手车 (14)7.4 从柜内抽出手车 (14)7.5断路器的合、分闸 (14)7.6 合、分接地开关 (14)7.7打开开关柜后门板 (15)8. 检修与维护 (15)8.1 开关柜检修内容 (15)8.2 维护时的检查 (16)9. 断路器的安装与调试 (16)9.1 完整性检查 (16)9.2 调试操作（一次回路通电之前） (17)9.3 断路器的内部联锁 (17)9.4 维修 (17)10. KYN28A-12剖面图 (19)11. 断路器手车正视图 (20)12. PGV1-12断路器剖视图 (21)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

1. 概述KYN28A-12铠装型移开式交流金属封闭开关设备（以下简称开关柜）适用于大型发电厂、变电站以及工矿企业中额定电压为3.6～12KV、额定频率为50Hz的交流电网中，作为接收和分配电能使用。

2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。

柜体分成手车室、母线室、电缆室、仪表室。

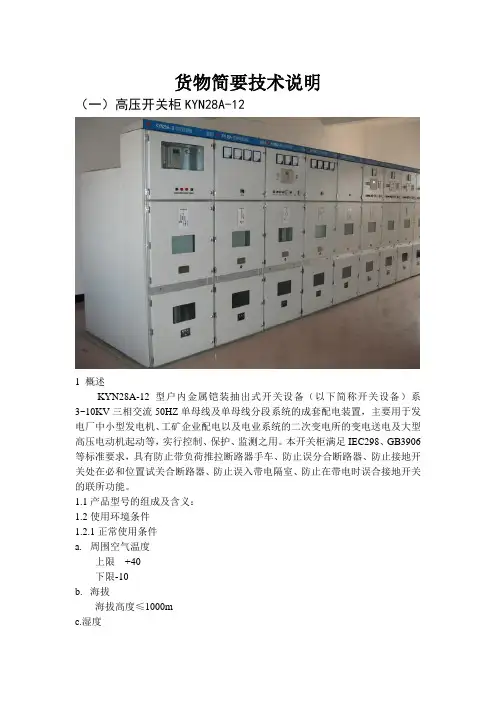

货物简要技术说明（一）高压开关柜KYN28A-121 概述KYN28A-12型户内金属铠装抽出式开关设备（以下简称开关设备）系3~10KV三相交流50HZ单母线及单母线分段系统的成套配电装置，主要用于发电厂中小型发电机、工矿企业配电以及电业系统的二次变电所的变电送电及大型高压电动机起动等，实行控制、保护、监测之用。

本开关柜满足IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在必和位置试关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联所功能。

1.1产品型号的组成及含义：1.2使用环境条件1.2.1正常使用条件a.周围空气温度上限+40下限-10b.海拔海拔高度≤1000mc.湿度日平均相对湿度不大于95%月平均相对湿度不大于90%d.地震地震烈度不超过8度没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，严酷条件下严酷度设计满足1类要求。

1.2.2在超过GB3906和技术条件规定的正常环境条件下使用时，由用户和制造厂协商。

1.3外形尺寸和重量见表11.4技术参数1.4.1开关设备技术参数见表2表2开关设备技术参数注：*电流互感器的短路容量应单独考虑VD4真空断路器技术数据见表3、表4当断路器用于控制3~10KA电动机时，若启动电流小于600A，必须加金属氧化物避雷器，其具体要求由用户与制造厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

动作时间的推荐值：合闸时间（约）70ms分闸时间≤45 ms燃弧时间≤15 ms开断时间≤60 ms最小的合闸指令持续时间20 ms1）100ms2)最小的分闸指令持续时间40 ms1）100ms2)注：1）在辅助回路额定电压下；2）若继电器接点启动，但未能开断脱扣线圈电路。

表VD4真空断路器弹簧操动机构技术数据见表5：注：1）近似值2）在额定电压下2结构（图2）开关设备按GB3906-91中的铠装式金属封闭开关设备而设计。

KYN28A-12型金属铠装移开式开关设备一、结构介绍：KYN28A-12型金属铠装移开式开关设备，分为柜体和可抽出部件（简称手车）两大部分。

1、柜体部分柜体由：仪表室、断路器隔室、母线室、电缆隔室四个相对独立小室组成；相互之间完全隔开，如果柜体内部出现故障电弧，能阻止事故蔓延到邻柜，并能保障母线的机械强度。

2、手车手车框架系用薄钢板经数控机床加工后经铆、焊而成。

根据用途，手车分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。

手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位机构，以保证手车处于以上位置时不能随便移动、而移动手车时必须解除连锁；二、各小室功能介绍1、断路器隔室断路器隔室在开关柜的前中部，断路器隔室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在试验位置和工作位置之间移动。

活门由金属板制成（2000A以上为绝缘板），安装在手车室的后壁上。

手车从试验位置移动至工作位置过程中，活门自动打开，反方向移动手车时活门则自动闭合，从而保证了操作人员不触及带电体。

手车能在柜门关闭的情况下被操作，通过柜门上观察窗可观看到手车在柜内所处的位置，同时也能观看到断路器手车的合、分闸状态及机构储能状态指示。

2、母线室母线室在开关柜的后上部，主母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。

扁平的分支母线由螺栓连接于静触头盒和主线，不需要任何其它的线夹或绝缘子联接。

当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘端帽封装。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

3、电缆隔室电缆隔室的后壁可安装电流互感器、接地开关，电缆室内可安装避雷器。

当手车和水平隔板移开后，施工人员就能正面进入开关柜内安装电缆，在电缆隔室内设有特定的电缆连接导体，同时在其下部还配制可卸金属封板或不锈钢板，以确保现场施工的方便。

天津久安集团1 / 26KYN28A-12铠装型中置移开式交流金属封闭开关设备安装、使用、维护手册久安集团有限公司天津久安集团2 / 26目录1. 概述 (4)2. 产品使用环境条件 (4)3. 技术参数 (4)4. 产品结构及工作原理 (5)5. 搬运 (11)6. 安装 (11)6.1 安装基础槽钢 (11)6.2 并柜 (12)6.3 安装主母线 (12)7. 检查 (14)7.1 完整性检查 (14)7.2 核对额定值 (14)7.3 检查紧固件 (14)7.4 操作检查 (15)7.5 断路器和其他电器元件的检查和测试 (17)7.6 其它辅助设备的检查 (18)7.7 手车骨架和柜体之间接触电阻的检查 (18)7.8 接地开关接地检查 (18)7.9 回路电阻检查 (18)7.10 绝缘水平检查 (18)7.11 电缆绝缘检查 (19)7.12 检查完毕 (19)8. 操作 (19)8.1 从柜外向柜内推进手车 (19)8.2 从试验位置向工作位置推进手车 (20)天津久安集团8.3 从工作位置抽出手车 (21)8.4 从柜内抽出手车 (21)8.5 断路器的合、分闸 (21)8.6 合、分接地开关 (21)8.7 打开电缆室门板 (22)9. 检修与维护 (22)9.1 开关柜投入运行后的日常维护 (22)9.2 开关柜检修 (22)9.3 清扫 (23)9.4 润滑 (23)9.5 维护时的检查 (23)9.6 维护时的注意事项 (24)9.7 推荐的检修与维护间隔及措施 (24)10. 常见故障及排除方法 (24)3 / 26天津久安集团4 / 26警告！在操作本开关柜之前，请仔细阅读使用说明书，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

1. 概述1.1 KYN28A-12铠装型中置移开式交流金属封闭开关设备（以下简称开关柜）适用于大型发电厂、变电站以及工矿企业中额定电压为3.6~12kV、额定频率为50Hz的交流电网中，作为接受和分配电能使用。

KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制保护、监测之用。

本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。

1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。

注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。

1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。

开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。

型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。

◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。

技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。

※：额定电流达3150A时需配备风冷装置。

使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。

它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。

符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。

2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。

6.无经常性的剧烈震动场所。

严酷条件下严酷度设计满足I类要求。

7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。

四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。

具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

断路器可选用国产VS1、VY4型，或ABB公司VD4型。

5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。

柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

KYN28A-12高压开关柜技术规范书一、总则产品概述：KYN28A-12(KYN9000-12）铠装移开式交流金属封闭开关设备（以下简称高压中置式开关柜），是严格按照国标GB3906-91、DL/T404-97和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的，可用于3.6-12KV单母线系统中，作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。

二、KYN28A-12满足的技术条件：2.1满足的工作环境条件1、周围环境温度：最高气温+45℃,最低气温-30℃。

2、年平均温：最高16℃，最低4℃。

3、海拔高度：1600米。

4、相对湿度（25℃）：月平均最高相对湿度51%，年平均相对湿度40%。

5、地震基本烈度：VIII度，水平加速度：0.25g，垂直加速度：0.125g。

6、风向、风速平均风速：2.3m/c 最大风速：18m/s7、污秽等级：III级，爬电比距：≧25mm/kV2.2.KYN28A-12高压开关柜满足的技术条件1、额定电压：12KV2、额定频率：50HZ3、额定绝缘水平：1min工频耐压：42KV。

雷电冲击耐压（峰值）：75KV。

4、4秒热稳定电流（有效值）：25KA、40KA；5、额定动稳定电流：63KA、100KA；6、额定短路开断电流：63KA、100KA；7、额定关合定电流（峰值）：63KA、100KA;8、防护等级：外壳为IP4X，断路器室门打开为IP2X。

9、分、合闸机构和辅助回路的额定电压：DC220V。

10、断路器开断短路电流次数不小于50次。

11、操作机构为电动机储能弹簧式12、高压开关柜额定绝缘水平符合下表规定（单位：KV)13、柜内电器设备绝缘爬距：2.5cm/KV14、高压开关柜的结构完全能保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。

15、高压开关柜中各组件及导体连接处，考虑高温期间不会超出标准规定的温度。

KYN28A-12户内金属铠装抽出式开关结构与参数及操作程序KYN28A-12型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。

实行控制、保护、实时监控和测量之用。

有完善的五防功能,目前在12kV市场上使用量很大。

1.产品型号含义:2.柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案) ×电缆进出线及联络柜。

标准方案: 宽800(1000)×深1500×高2300×架空进出5.五防联锁简介:（1）.当手车在柜体的工作位置合闸后,在底盘车内部的闭锁电磁铁被锁定在丝杠上,而不会被拉动.以防止带负荷误拉断路器手车。

（2）.当接地开关处在合闸位置时, 接地开关主轴联锁机构中的推杆被推入柜中的手车导轨上,于是所配断路器手车不能被推进柜内。

（3）.断路器手车在工作位置合闸后,出线侧带电,此时接地开关不能合闸. 接地开关主轴联锁机构中的推杆被阻止,其操作手柄无法操作接地开关主轴。

（4）.对于电缆进线柜;母线分段柜和所用变方案,由于进线电缆侧带电,下门上装电磁锁,来确保在电缆侧带电时不能进入电缆室;（5）.通过安装在面板上的防误型转换开关(带红绿牌),可以防止误分误合断路器。

6.操作程序送电操作:先装好后封板,再关好前下门-----操作接地开关主轴并且使之分闸-----用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)------把二次插头插到静插座上-----(试验位置指示器亮)-------(关好前中门)-------用手柄将手车从试验位置(分闸状态)推入到工作位置-------(工作位置指示器亮, 试验位置指示器灭)-------合闸断路器手车。

停电(检修)操作:将断路器手车分闸------用手柄将手车从工作位置(分闸状态)退出到试验位置-------(工作位置指示器灭, 试验位置指示器亮)------打开前中门-------把二次插头拔出静插座-------(试验位置指示器灭)-------用转运车将手车(处于分闸状态)退出柜外-------- 操作接地开关主轴并且使之合闸-----------打开后封板和前下门。

KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。

开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。

2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。

环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。

KYN28A-12型开关设备技术规范一、概述我公司生产的KYN28A-12系户内交流金属铠装抽出式成套配电设备，它是3.6~12千伏三相交流50Hz单母线分段系统。

主要用于发电厂、中小型发电机送电、工矿企事业单位配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等；实行控制、保护、监测之用。

二、正常使用条件（1）环境温度：-5℃～+40℃，日平均值不大于+35℃（2）环境湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下。

（3）设备安装场所的最大海拔高度1000m，地震强度不超过8度，没有火灾、无爆炸危险（4）无严重污秽化学腐蚀及剧烈振动场所。

若有特殊要求，由用户和制造厂协商。

三、产品符合下列标准IEC-298 国际电工委员会1990标准GB3906-91 《3~35kV交流金属封闭开关设备》GB1984-89 《交流高压断路器》DL/T404-1997 《户内交流高压开关柜订货技术条件》Q/JBCK-2005 《电力控制及通信智能化成套配电设备技术规范》四、技术指标柜内所有的一次元件，包括断路器、电流互感器、电力变压器等，在本产品的装置条件下能满足各自产品的技术性能。

主要技术参数：1、额定电压：3.6、7.2、12KV2、额定电流：630、1000、1250、1600、2000、2500、3150A3、外壳防护等级：IP4X五、柜体开关柜的柜体外壳和隔板是采用敷铝锌钢板或优质钢板经CNC机床加工和折弯之后栓接而成，因为装配好的开关柜能保证尺寸上的统一性。

敷铝锌钢板具有很强的防腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。

开关柜被隔板分隔成手车室、母线室、电缆室、继电器仪表室，每一个单元的外壳均有独立的接地。

开关柜的门均采用静电喷塑使其表面具有抗撞击、耐腐蚀、外形美观（颜色可由用户自定）等优点。

六、结构本开关柜的基本框架为板式组合装配式结构，采用敷铝锌钢板或优质钢板制作，用自攻锁紧螺钉组装而成，强度和尺寸精度高，批量生产稳定性好，组装容易，外壳防护等级达IP4X，外观新颖美观。

KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。

三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃环境湿度：日平均相对湿度：≤95%月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。

北京华东电气股份有限公司KYN28A-12交流金属封闭开关设备安装使用说明书1 概述KYN28A-12交流金属封闭开关设备和控制设备(以下简称开关柜)，是我公司根据市场需要开发的新产品，产品符合EJ/T1134、IEC298以及GB3906等标准的要求。

KYN28A-12开关柜适用于输变电系统变电所的受配电、工矿企业事业配电等场合。

实行控制、保护和监测。

2 型号含义K Y N 28A —12额定电压（kV）设计序号户内型移开式金属铠装封闭开关设备3正常使用条件a) 周围空气温度上限为+40°，下限为－5℃。

日平均最高温度不高于35℃，年平均温度不高于25 C。

b)海拔不超过1000m。

c)空气相对湿度:不大于90%（25°C）。

d)40年辐照累积剂量：≤1×102 Gy（含10%裕度）。

e)压力：常压。

f)机械振动：无振动源。

4 产品主要技参数开关柜主要技术参数（表1）表15 结构概述KYN28A-12开关柜为户内交流金属封闭开关设备和控制设备，其总体结构如图，图1表示单层柜的内部结构图。

开关设备主要由两大部分组成：即柜体和可移开部件手车。

手车有断路器车、隔离车、电压互感器车和供检修用的接地开关手车、量电手车。

5.1 柜体柜体采用敷铝锌钢板经多重折弯螺栓联接组装而成。

整个柜体的体积小，结构紧凑、牢固，从功能上分，它可以分为母线室、断路器室、二次仪表室和电缆室，各室之间均采用金属隔板。

各隔室之间的防护等级达到IP2X，在检修时能有效保证人身安全。

除二次仪表室外,各室均设有独立的通向柜顶的压力释放通道,当柜内出现内部故障时,柜顶的盖板将自动打开,使高温、高压气体定向排出柜外。

母线室位于柜体的后上部，绝缘套管将相邻开关柜隔离，二次仪表室位于柜体前上部，内装保护继电器和各种表计。

一次功能单元室位于柜体的前中部，主要用于安装断路器手车。

电缆室位于柜体的后下部，内装电流互感器、避雷器及电缆。

KYN28A-12铠装型移开式交流金属封闭开关设备使用说明书湖南省送变电建设公司器材厂目录1. 概述 (4)2. 柜体结构 (4)2.1 柜体 (4)2.2 手车 (4)2.3 转运车 (5)3. 安全可靠性与联锁 (5)3.1 手车位置 (5)3.2 手车位置与断路器的联锁 (5)3.3 电气联锁 (5)3.4 机械联锁 (5)4. 搬运 (6)5 安装 (6)6.检查 (7)6.1完整性检查 (7)6.2 核对额定值 (7)6.3 检查紧固件 (7)6.4 操作检查 (8)6.5 绝缘水平检查 (9)6.6 检查完毕 (10)7. 操作 (10)7.1从柜外向柜内推进手车操作 (10)7.2 从试验位置向工作位置推进手车 (11)7.3 从工作位置抽出手车 (11)7.4 从柜内抽出手车 (11)7.5断路器的合、分闸 (12)7.6 合、分接地开关 (12)7.7打开开关柜后门板 (12)8. 检修与维护 (12)8.1 开关柜检修内容 (12)8.2 维护时的检查 (13)9. 断路器的安装与调试 (13)9.1 完整性检查 (13)9.2 调试操作（一次回路通电之前） (13)9.3 断路器的内部联锁 (13)9.4 维修 (14)10. KYN28A-12剖面图 (14)11. 断路器手车正视图 (15)12. VZ1断路器剖视图 (16)警告！在操作本开关柜之前，请仔细阅读操作手册，掌握开关柜操作方法及其注意事项，否则极容易造成误操作，导致系统故障、设备损坏甚至人身伤害。

1. 概述KYN28A-12铠装型移开式交流金属封闭开关设备（以下简称开关柜）适用于大型发电厂、变电站以及工矿企业中额定电压为3.6～12KV、额定频率为50Hz的交流电网中，作为接收和分配电能使用。

2. 柜体结构2.1 柜体开关设备为铠装式金属封闭结构，由柜体和可抽出部件（中置式手车）两部分组成。

柜体分成手车室、母线室、电缆室、仪表室。

KYN28-12金属铠装移开式开关设备
适用于交流50Hz，额定工作电压3-10kV，额定工作电流至3150A配电系统中，可作为发电、变电站、工厂、高层建筑等场所的受电、送电及大型电动机启动，并对回路实施控制、保护及监测之用。

KYN28-12金属铠装移开式开关设备为金属铠装式结构，防护等级为IP40。

每一柜由多个功能单元组成，并用钢板隔离，柜与柜之间也严格隔离，可以防止事故的扩大。

主开关（真空断路器）为可移开部件，当主开关出现故障时，可从小室中把开关抽出，插入备用开关继续供电。

本系列产品可以由各种不同的一次方案组成多种配电系统。

每台柜都具有完善的“五防”功能。

KYN28-12金属铠装移开式开关设备电气参数：
额定电压：3.6,7.2,12kV
额定工作频率：50Hz
额定工作电流：1250,2500,3150A
额定热稳定电流：31.5,40,50kA
额定动稳定电流：80,100,125kA
KYN28-12金属铠装移开式开关电气设备使用条件：
1、周围空气温度不高于+40℃，不低于-5大于+35℃。

2、户内安装使用，使用地点的海拔高度不超过1000m。

3、周围空气相对湿度为90%（在温度为+25℃时）。

4、地震烈度不超过8级。

5、无剧烈震动和冲击的地方，以及不足以腐蚀电器元件的场所。

企业介绍、资质、照片等KYN28A-12(GZS1)金属铠装移开式开关设备，适用于三相交流50H、12kV单母线及单母线分段电力系统。

用于接受和分配电能并对电路实行控制、保护及检测。

本开关设备符合IEC-60298、GB3906、DL404等标准。

KYN28A-12(GZS1) metal-clad withdrawable switchgear is suitable for 3-phase AC 50Hz、12kV single busbar and single busbar section system, is used for accepting and distributing electricity power and implement system control,protection,supervision,monitoring.The switchgear comply with the standards IEC298, GB3906, DL404.目录/CONTENT型号及含义/TYPE AND DESIGNATION1使用环境/OPERATING CONDITIONS 2特点/CHARACTERISTIC 3技术参数/TECHNICAL DATA 4 结构介绍/CONSTRUCTION 5主要元件/MAIN COMPONENTS 6一次方案/PRIMARY SCHEMES 7安装/INSTALLATION 81型号及含义/Type and Designation 2使用环境/Operating Conditions环境温度：上限+40℃，下限-10℃海拔高度：不超过1000m； 相对湿度：日平均值≦95%，月平均值≦90%； 地震烈度：不超过8度。

没有火灾，爆炸危险，严重污秽，化学腐蚀及 剧烈震动的场所。

Ambient temperature:max.to +40℃，min.to -10℃.Altitude:1000m(max).Relative humidity:daily average less than 95%, monthly less than 90%.hock of earthquake:less than 8 magnitude. This product should not be used under conditions of fire, explosion, earthquakeand chemical corrosion environments.3特点/Characteristic完全金属铠装及封闭，能有效地防止事故扩散。
