shct_kyn58-40.5金属铠装移开式开关设备

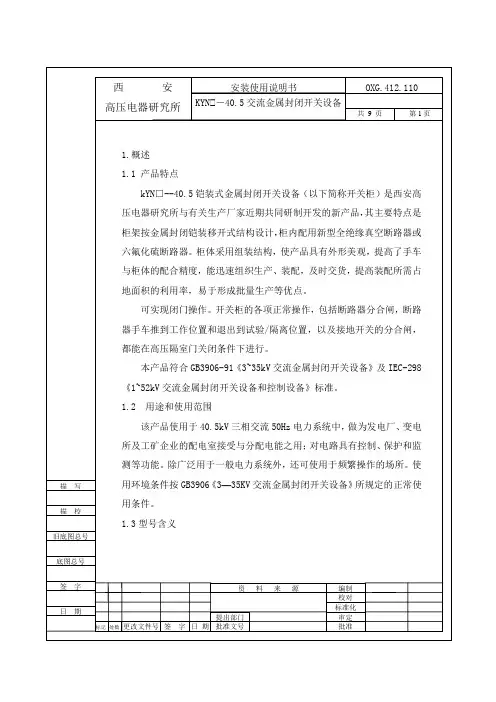

1.概述1.1 产品特点kYN □--40.5铠装式金属封闭开关设备（以下简称开关柜）是西安高压电器研究所与有关生产厂家近期共同研制开发的新产品，其主要特点是柜架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。

柜体采用组装结构，使产品具有外形美观，提高了手车与柜体的配合精度，能迅速组织生产、装配，及时交货，提高装配所需占地面积的利用率，易于形成批量生产等优点。

可实现闭门操作。

开关柜的各项正常操作，包括断路器分合闸，断路器手车推到工作位置和退出到试验/隔离位置，以及接地开关的分合闸，都能在高压隔室门关闭条件下进行。

本产品符合GB3906-91《3~35kV 交流金属封闭开关设备》及IEC-298 《1~52kV 交流金属封闭开关设备和控制设备》标准。

1.2 用途和使用范围该产品使用于40.5kV 三相交流50Hz 电力系统中，做为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。

除广泛用于一般电力系统外，还可使用于频繁操作的场所。

使用环境条件按GB3906《3—35KV 交流金属封闭开关设备》所规定的正常使用条件。

1.3型号含义 描 写日 期 签 字底图总号旧底图总号描 校资 料 来 源 提出部门 批准文号日 期 编制 校对 标准化审定批准 签 字 更改文件号 处数 标记 第1页共 9 页 KYN －40.5交流金属封闭开关设备安装使用说明书 OXG.412.110 西 安高压电器研究所K Y N □--40.5□/□--□□□□----环境特征------操作方式--------设计序号---------额定开断电流-------------额定电流--------------断路器种类------------------额定电压 （千伏）------------------------设计序号--------------------------使用条件 户内----------------------------结构特征：移开式（手车式） ------------------------------产品名称（金属铠装式）1．4正常使用环境条件a. 环境温度：上限 +40 C下限 –10 C;b. 海拔高度不超过1000米;c. 空气相对湿度：日平均值不大于95% ，月平均值不大于90% ; d ．地震烈度不超过8度； e ．不适用于有腐蚀性或可燃性气体、水蒸气等明显污染的场所。

KYN□-40.5 (Z)开关柜技术描述1、用途KYN□-40.5Z铠装式户内交流金属封闭开关设备（高压手车柜）系三相交流50HZ户内装置的金属铠装式手车柜。

可用于发电厂、变电站及工矿企业等额定电压35KV（最高运行电压40.5KV）的单母线及单母线分段电力系统中作为接受、控制和分配电能之用。

其技术性能达到IEC298《交流金属封闭开关设备和控制设备》和GB3906-1991《3-35KV交流金属封闭开关设备》标准。

具有体积小、外型美观、尺寸精度高、开断短路电流大、安装方便、检修周期长、操作维护方便、使用安全等众多优点。

2、使用条件a、安装地点：户内b、海拔高度：≤1000mc、环境温度：上限+40℃，下限-10℃d、相对湿度：日平均值不大于95%（25℃），月平均值不大于90%（25℃）e、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染f、地震烈度：不超过8度g、无经常性的剧烈震动3、引用标准所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术要求》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB1P1《包装贮运标志》GB50171-92《电器装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》4、电气参数真空断路器基本参数5、产品结构和特点5.1 结构概述5.1.1 KYN□-40.5Z铠装式户内交流金属封闭开关柜属封闭式结构，整个结构分为柜体和手车两部分。

华核电气股份有限公司KYN61-40.5户内交流金属铠装移开式开关设备华核电气股份有限公司1.概述KYN61-40.5型交流金属铠装移开式开关设备（后简称开关设备），系三相交流50Hz、额定电压40.5KV的户内成套配电装置。

主要应用于发电厂、变电所及工矿企事业、高层建筑的配电中作为接受和分配电能之用，并对电路实行控制、保护和监测。

满足GB3906、DL/T404等标准要求，并具备完整的“五防”功能。

型号含义2. 性能指标GB3906 《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》IEC 60298 《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》DL/T404 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》3. 使用环境条件3.1正常使用条件(1) 海拔高度：不超过1000m；(2) 环境温度：上限为+40℃，且24h内侧得的平均值不超过35℃，下限为-10℃；(3) 相对湿度：日平均值不大于95%；月平均值不大于90%；(4) 地震烈度：不超过8度；(5) 周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

3.2特殊使用条件在超过GB/T11022规定的正常环境条件下使用时，由用户和本公司协商。

为防止凝露现象，开关设备设有加热器。

当开关设备处于备用状态时即应投入使用，开关设备在正常运行时如有凝露时也应投入使用。

4. 产品特点(1) 适用性广，易实现各种方案，满足不同用户的需求；(2) 手车互换性好，在柜内移动省力且平稳；(3) 良好的主回路绝缘，使开关设备结构紧凑，节约占地面积；(4) 实现高压室门关闭的情况下进行开关的各种操作；(5) 电缆室空间充裕，可连接多根电缆；(6) 可靠的接地开关操作，使开关设备的检修工作更为安全；(7) 完全的金属铠装封闭，关门时的外壳防护等级IP4X，手车室门打开状态下的防护等级IP2X，有效地保证了人身安生。

1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。

1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。

2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压试验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-89 《交流高压电器动热稳定试验方法》GB3309-89 《高压开关设备常温下的机械试验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性试验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压：35KV4.3额定频率：50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。

5.1.2 ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。

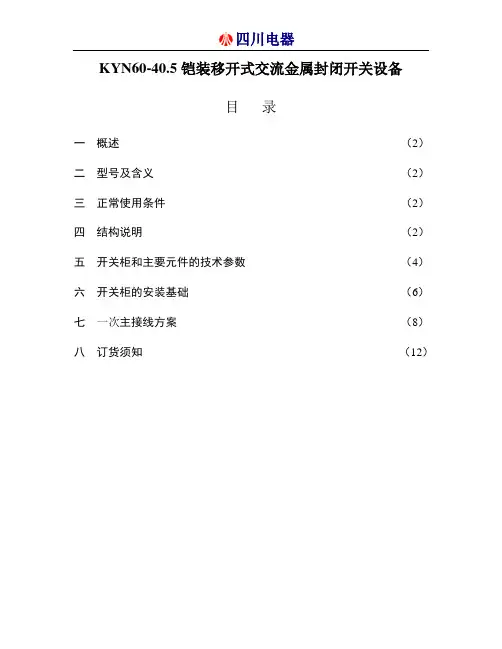

目录一概述（2）二型号及含义（2）三正常使用条件（2）四结构说明（2）五开关柜和主要元件的技术参数（4）六开关柜的安装基础（6）七一次主接线方案（8）八订货须知（12）一慨述KYN60-40.5铠装移开式交流金属封闭开关设备（简称开关柜）适用于额定电压为40.5kV三相交流50Hz户内电力系统中作为发电厂、变电所及工矿企业的配电室接受分配电能之用。

并对电路具有控制、保护和监测等功能。

开关柜除广泛应用于一般的电力系统外，还可使用于具有频繁操作的电力系统中。

本产品符合GB 3906—91《3～35kV交流金属封闭开关设备》及GB/T 11022—1999《户内交流高压开关柜订货技术条件》的有关要求。

本开关柜可配用ZN85—40.5（3A V3）真空断路器及LN2—40.5 2000型SF6断路器二型号及含义K Y N 60 — 40.5 /×××—×××额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内移开式铠装式金属封闭开关设备三正常使用条件a) 周围空气温度不超过40︒C,且在24h内测得的平均值不超过35︒C。

最低周围空气温度-15︒C。

b) 海拔不大于1000m。

c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

d) 湿度条件如下：1) 24h内测得的相对湿度的平均值不超过95%；2) 24h内测得的水蒸汽压力的平均值不超过2.2kPa;3) 月相对湿度平均值不超过90%；4) 月水蒸汽压力平均值不超过1.8kPa。

注：超出上述使用条件时，用户请与四川电器有限责任公司协商确定。

四结构说明本开关柜按GB 3906—91中的铠装式金属封闭开关设备而设计，整体是由柜体和可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间防护等级为IP2X。

本开关设备采用热缩绝缘材料，优化电极形状，使开关柜体积小巧。

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜使用说明书襄樊金恒电气有限公司二0一0年目 录一. 概述 (3)二. 使用环境条件 (3)三. 结构特点 (3)四. 技术参数 (4)4.1 开关柜技术参数 (4)4.2 ZN85-40.5(3AV3)真空断路器技术参数 (5)4.3 JN□-40.5/31.5型接地开关技术参数 (6)五. 开关柜结构 (6)六. 防止误操作联锁装置 (10)七. 接地装置 (11)八. 泄压装置 (11)九. 电压显示装置 (11)十. 防凝露措施 (12)十一. 无接地开关的断路器柜的操作 (12)十二. 有接地开关的断路器柜的操作 (13)十三. 隔离柜的操作 (14)十四. 设备的安装 (14)十五. 设备加电前检测 (15)十六. 操作试验 (17)十七. 日常维护 (18)十八. 包装运输与储藏 (19)十九. 随机文件及清单 (19)KYN61-40.5型铠装移开式交流金属封闭开关设备KYN61-40.5 type indoor a.c metal-clad enclosed switchgear 一. 概述型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50Hz，额定电压40.5kV的户内成套配电装置。

作为发电厂.变电站及工矿企业接受和分配电能之用，对电路起到控制。

保护和检测等功能，还可用于频繁操作的场所。

本开关柜符合GB/T11022-1999.GB 3906-1991及DL404-1997等标准。

二. 使用环境条件1. 环境温度: 上限+40℃,且24小时内测得的平均值不超过35℃,下限-15℃。

2. 海拔高度: 海拔不超过1000m。

3. 相对湿度: 日平均值不超过95%, 月平均值不超过90%。

4. 地震烈度: 不超过8度。

5. 水蒸气压力: 日平均值不超过2.2kPa,月平均值不超过90%。

三. 结构特点1. 采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；2. 开关柜体选用敷铝锌板经数控钣金加工成形后通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺。

1 产品概述KYN□—40.5（Z）型铠装移开式金属封闭开关设备（以下简称开关柜）系40.5kV三相交流50Hz户内成套配电装置，主要用于中小型发电厂，大、中型工矿企业配电，实行电能的控制保护、监测之用。

本开关柜满足GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分、合断路器，防止接地开关处在闭合位置时关合断路器，防止误入带电隔室，防止在带电时误合接地开关的联锁功能，是一种性能优越的配电装置。

1.1 产品型号及名称KYN□—40.5（Z）型铠装移开式金属封闭开关设备1.2引用标准GB/T 11022─1999高压开关设备和控制设备标准的共用技术要求GB 1207─1997电压互感器GB 1208─1997电流互感器GB/T 16927.1─1997高压试验技术第一部分：一般试验要求GB 191─2000包装储运图示标志GB 1984─1989交流高压断路器GB 1985─1989交流高压隔离开关和接地开关GB /T 2681─1981电工成套装置中的导线颜色GB 311.1─1997 高压输变电设备的绝缘配合GB 3309─1989 高压开关设备常温下的机械试验GB 3906─1991 3~35kV交流金属封闭开关设备1.3 使用范围1.3.1 周围空气温度：-15℃～ +40℃。

1.3.2 海拔：不超过1000m。

1.3.3 湿度相对湿度：日平均值不大于95%，月平均不大于90%。

水蒸气压力：日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。

1.3.4 地震烈度不超过8度。

1.3.5周围空气没有明显地受到尘埃、烟、受腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

1.3.6 无经常性的剧烈震动。

1.3.7对于特殊运行环境如：高湿度、温度变化较大的气候环境，具有II级以上污秽等，设计中应作一些特殊处理。

1.4 产品外形和重量1.4.1 产品外形( 宽×深×高)：1200×2600×2500。

KYN61-40.5 交流铠装移开式开关柜安装使用维护手册江苏东能电力科技有限公司目录1 概述 (2)1.1 概要 (2)1.2 标准和规范 (2)1.3 使用环境条件 (2)2 技术参数 (2)2.1 电气参数 (2)2.2 外型尺寸和重量 (2)2.2.1 配VD4/VG1-40.5真空断路器 (2)3 KYN61-40.5 的结构 (4)3.1 基本结构（图1） (4)3.2 外壳和分隔（图1, 图2, 图3） (4)3.3 手车室（图2） (4)3.4 可移开单元（图3） (4)3.5 机械联锁/ 防止误操作（图3, 图6, 图7） (4)4 运输及存放 (10)4.1 出厂条件 (10)4.2 包装 (10)4.3 运输（图8） (10)4.4 交货及中间存储 (10)5 现场安装 (11)5.1 现场要求 (11)5.2 安装基础形式（图9） (11)5.3 柜体安装（图8） (12)5.4 接地（图2 和图3） (12)5.5 安装后的检查 (13)6 KYN61-40.5 的操作 (13)6.1 投入使用 (14)6.1.1 准备工作（图1，图2，图3，图4，图7） (14)6.1.2 启动 (14)6.2 操作开关 (15)6.2.1 可移开单元用VD4/VG1-40.5断路器（图1，图2，图3，图7） (15)6.2.2 断路器（图7） (15)6.2.3 接地开关（图6） (15)7 维护 (16)7.1 目的 (16)7.2 一般要求 (16)7.3 检查与维护 (16)7.3.1 检查 (16)7.3.2 维护 (16)7.3.3 维修 (17)7.4 测试（图1，图2，图6） (17)7.4.1 测试断路器抽出式单元 (17)7.4.2 测试联锁功能 (17)1 概述1.1 概要KYN61-40.5 是一种高品质的并已通过型式试验认证的空气绝缘开关柜（以下简称开关柜）。

KYN61-40.5型铠装移开式交流金属封闭开关设备配移开式ZN85-40.5（3AV3）型真空断路器SF型和FP系列六氟化硫断路器KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz、40.5kV单母线及单母线分段电力系统，主要应用与发电厂、变电站及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路起到控制、保护和检测，满足IE20698、GB3906、DL404等标准的要求。

并具备完善的“五防”功能。

1 使用条件1.1海拔高度：海拔不超过2000米；1.2环境温度：上限为+40℃，且24h下限为-15℃；1.3相对湿度：日平均值不大于95%，月平均值不大于90%；1.4地震烈度：不超过8度；1.5没有火灾爆炸危险：没有剧烈振动及化学腐蚀等严重污秽的场所。

2 特点2.1采用热缩绝缘材料及环氧涂覆的绝缘手段，优化电极形状，归体结构紧凑，缩小占地面积；2.2 开关柜柜体选用优质冷轧钢板或进口敷铝锌板经数控板金加工成型后，通过高强度螺栓螺母和铆螺母连接而成，一般构件表面采用喷塑和镀锌工艺； 2.3可配用国产ZN85-40.5（3AV3）真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的要求；2.4开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；2.5断路器、接地开关等操作均可在开关柜门关闭的情况下进行，即可实现关门操作；2.6开关柜的结构适应性强，主接线方案可以达到160种以上，能满足不同用户的需要；2.7手车、断路器，接地开关和后柜门之间设有防止误操作的机械连锁装置，“五防”功能齐全，安全可靠。

3 技术参数3.1开关柜技术参数 序 号 项 目单 位参 数 1 额定电压kV 40.5 2 额定频率Hz 50 3 主母线额定电流A 1250，1600，2000，2500 4 分支母线额定电流A 630，1250，1600，2000 相间、相对地一次隔离断口1min 工频耐受电压（有效值）95 115 雷电冲击耐受电压（峰值）kV 185 215 5 额定绝缘水平 辅助控制回路1min 工频耐受电压V 2000 6 额定短路开断电流kA 25，31.5 7 额定短路关合电流（峰值） kA63，80 8 额定短时耐受电流（4s） kA25，31.5 9 额定峰值耐受电压 kA63。

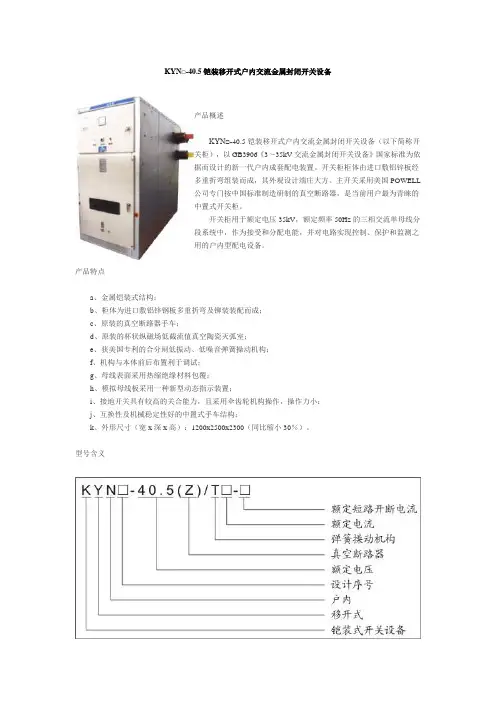

KYN□-40.5铠装移开式户内交流金属封闭开关设备
产品概述
KYN□-40.5铠装移开式户内交流金属封闭开关设备（以下简称开
关柜），以GB3906《3～35kV交流金属封闭开关设备》国家标准为依
据而设计的新一代户内成套配电装置。

开关柜柜体由进口敷铝锌板经
多重折弯组装而成，其外观设计端庄大方。

主开关采用美国POWELL
公司专门按中国标准制造研制的真空断路器，是当前用户最为青睐的
中置式开关柜。

开关柜用于额定电压35kV，额定频率50Hz的三相交流单母线分
段系统中，作为接受和分配电能，并对电路实现控制、保护和监测之
用的户内型配电设备。

产品特点
a、金属铠装式结构；
b、柜体为进口敷铝锌钢板多重折弯及铆装装配而成；
c、原装的真空断路器手车；
d、原装的杯状纵磁场低截流值真空陶瓷灭弧室；
e、获美国专利的合分闸低振动、低噪音弹簧操动机构；
f、机构与本体前后布置利于调试；
g、母线表面采用热缩绝缘材料包覆；
h、模拟母线板采用一种新型动态指示装置；
i、接地开关具有较高的关合能力，且采用伞齿轮机构操作，操作力小；
j、互换性及机械稳定性好的中置式手车结构；
k、外形尺寸（宽x深x高）：1200x2500x2300（同比缩小30％）。

型号含义
技术参数
*括号内为架空进方案
订货须知
用户订货时，应提供下列资料：
a、产品名称、型号、数量及交货期限；
b、一次线路方案；
c、开关柜的排列图和配电室的平面布置图；
d、每台开关柜内部需装配的各种电器设备详细的规范及数量，开具设备清单；
e、二次回路展开图；
f、柜体颜色。

KYN61-40.5型开关柜技术规范书***⼯程35kV⾼压开关柜技术规范书招标⽅：******有限公司投标⽅：***有限公司设计院：**⼯程公司2012年5⽉⽬录⽬录 (1)1总则 (1)2适⽤的技术标准和规范 (1)3使⽤环境 (1)4开关柜技术参数 (2)5真空断路器技术参数 (3)6技术要求: (4)7开关柜供货设备及配置表 (7)8技术⽂件、资料和图纸 (7)9出⼚试验和验收 (8)10标志、包装、装卸、运输与储存 (10)11质量保证及售后服务 (11)1总则1.1本设备技术规范书适⽤于****************⼯程35kV⾦属铠装移开式开关柜成套设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求1.2本设备技术规范书提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范条⽂，投标⽅提供的产品应符合招标书要求和本技术规范及相关⼯业标准的优质产品。

1.3本设备技术规范书所使⽤的标准如遇与投标⽅所执⾏的标准不⼀致时，按较⾼标准执⾏。

1.4投标书中应列出与本技术规范或采⽤材料不⼀致的差异表。

2适⽤的技术标准和规范现⾏国家标准应优先执⾏，仅⽆相关国标时才采⽤相应IEC标准。

GB 1208 电流互感器GB 1207 电压互感器GB 3906 3.6kV～40.5kV交流⾦属封闭开关设备和控制设备GB 1984 交流⾼压断路器DLT 403 12kV~40.5kV⾼压真空断路器订货技术条件DLT 404 户内交流⾼压开关柜订货技术条件GB/T 8349 ⾦属封闭母线GB/T 15166.2 ⾼压交流熔断器第2部分：限流熔断器GB 4208 外壳防护等级(IP代码)以及其它相关标准以上标准按最新版本执⾏,优先采⽤国家标准及较⾼要求标准。

开关柜内所有的元器件应符合相应的国家标准。

3使⽤环境3.1外部环境条件（1）安装地点户内（2）海拔⾼度⼚房零⽶海拔⾼度为 2.5~3.4⽶左右（吴淞⾼程系）。

KYN58-40.5、简介KYN58-40.5kV 金属铠装中置抽出式开关设备是我公司在引进国外先进技术的基础上，针对我国国情以及各类型电力用户的要求，自行开发设计的产品，具有安全可靠、操作方便、安装快速便捷、外形美观等优点，符合GB、IEC、DL 等标准，可适用于不同类型的发电厂、变电站、工矿企业和高层建筑等场所，特别适合频繁操作。

二、货物制造、检验、验收执行的标准IEC-298高压金属封闭开关设备和控制设备IEC-56交流高压断路器IEC-129交流隔离开关和接地开关IEC-185电流互感器IEC-186电压互感器IEC-99交流无间隙金属氧化物避雷器GB156标准电压GB191包装、储运标志GB311.1高压输变电设备的绝缘配合GB1207电压互感器GB1208电流互感器GB1984交流高压断路器GB1985交流高压断路器和隔离开关GB3906 3.6~40.5kV 交流金属封闭开关设备和控制设备GB4208外壳防护等级GB11022高压封闭设备通用技术条件GB14285继电器保护和安全自动装置技术规范DL4033~35kV 户内高压断路器订货技术条件DL404户内交流高压开关柜订货技术条件SDJ9电测量仪表装置设计技术规范、主要技术规格及特点KYN58-40.5 型金属铠装移开式开关柜是我公司在引进国外先进技术的基础上开发研制的新型中置式开关柜，柜体全部采用进口敷铝锌钢板拼装而成，它摒除了老式开关柜操作笨重、推进推出费力、不灵活的弊病，具有如下优点：产品的独到之处是所有功能可以从前面的面板上一目了然，它有利于操作者快速操作而不产生危险。

从前至后的设计方便了操作，由于所有操作系统都可以从面板上找到，这种简化设计从显示上和操作上都增加了开关柜的可靠性。

断路器的操作和运行是在柜门关闭的情况下进行，手动合闸和脱扣操作可通过门上的按键来进行，操作者可直观的辨别出断路器的位置和状态。

位置显示装置直接固定在推进机构上，确保绝对的可靠性。

1 产品概述KYN□—40.5（Z）型铠装移开式金属封闭开关设备（以下简称开关柜）系40.5kV三相交流50Hz户内成套配电装置，主要用于中小型发电厂，大、中型工矿企业配电，实行电能的控制保护、监测之用。

本开关柜满足GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分、合断路器，防止接地开关处在闭合位置时关合断路器，防止误入带电隔室，防止在带电时误合接地开关的联锁功能，是一种性能优越的配电装置。

1.1 产品型号及名称KYN□—40.5（Z）型铠装移开式金属封闭开关设备1.2引用标准GB/T 11022─1999高压开关设备和控制设备标准的共用技术要求GB 1207─1997电压互感器GB 1208─1997电流互感器GB/T 16927.1─1997高压试验技术第一部分：一般试验要求GB 191─2000包装储运图示标志GB 1984─1989交流高压断路器GB 1985─1989交流高压隔离开关和接地开关GB /T 2681─1981电工成套装置中的导线颜色GB 311.1─1997高压输变电设备的绝缘配合GB 3309─1989高压开关设备常温下的机械试验GB 3906─19913~35kV交流金属封闭开关设备1.3 使用范围1.3.1 周围空气温度：-15℃～ +40℃。

1.3.2 海拔：不超过1000m。

1.3.3 湿度相对湿度：日平均值不大于95%，月平均不大于90%。

水蒸气压力：日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。

1.3.4 地震烈度不超过8度。

1.3.5周围空气没有明显地受到尘埃、烟、受腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

1.3.6 无经常性的剧烈震动。

1.3.7对于特殊运行环境如：高湿度、温度变化较大的气候环境，具有II级以上污秽等，设计中应作一些特殊处理。

1.4 产品外形和重量1.4.1 产品外形( 宽×深×高)：1200×2600×2500。

彖涎咆器￡V ED4—40．5全绝缘断路器V ED4—405全绝缘断路器是江苏东源电器集团股份有限公司自行研制开发的新一代405kV户内中置式真空断路器。

该产品采用固封技术，具有结构精巧、开断短路电流能力大、绝缘强度高、触头烧损小、接触电阻小、密封性好、可靠性高、寿命长、无墀炸危险等特点，适用于发电厂、变电所、石油、冶金、化工、煤炭、城市基础设施建设等配电系统中的控制和保护，尤其适用于开断重要负荷及频繁操作的场所。

1产品特点f1)固封全绝缘：一次导电回路采用固体绝缘技术的固封极柱，使触头臂、灭弧室安装支座等所有带电部件都安装在一个封闭的全绝缘部件内。

简化了极柱的装配工艺，提高了开关的绝缘性能。

(2)中置式结构-采用中置式的结构设计，使得整机体积小、结构紧凑、刚性好、运动灵活、配合精度高等。

(3)新型机械闭锁．该断路器小车的推进机构与接地开关及断路器分合闸机构能十分方便地实现可靠的”五防“功能。

4)功能单元模块化分盘单元模块组合装配结构．便于安装操作、机构维护和检修。

<-s#§业V ED4—405全绝缘断路器的主要技术参数见表1。

固自目#数额定电压f kV)额定频率c H z)额定电漉【A)额定短路*断电流(I(A】额定蜂值耐受电流f kA l额定短时耐矍电流f4s I{kA)额定峰值短路关台电流(kA)额定《镕*断攻敷f玫)螽定撮作腰序O--03$—C O--980s—C0额定绝缘1m i nx频耐ⅡC开断前月}水平{kV}目《；÷☆耐蛋自＆c开断前后峰值)机械寿命【攻)秦帮电气：K G N一40开关设备由泰开电气集团有限公司生产的K G N一405铠装固定式金属封闭开关设备，可用于三相交流405kV、50H z电力系统中，在发电厂厂用电、输变电系统变电所的受配电、工矿企事业配电等场合对电路进行控制、保护和监视等。

该开关设备具有防止带负荷分台隔离开关、防止误分合断路器、防止带接地开关送电、防止误^带电间隔、防止在带4820089电力系统装备5铠装固定式金属封闭电时误台接地开关的联锁功能，是一种性能优越的配电装置。

1.概述XXX电气股份有限公司开发设计的KYN61-40.5型铠装移开式户内交流金属封闭开关设备（以下简称开关设备）系三相交流50Hz、35kV单母线及单母线分段系统中的户内成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次变电所的受电、送电及大型高压电动机起动等，对电路具有控制、保护和监测等功能。

除广泛用于一般电力系统外，还可用于频繁操作的场所。

本开关设备满足IEC62271-200、GB3906等标准要求,具有“五防”功能要求，外壳防护等级达到IP4X,各小室间和手车室门打开时防护等级为1P2X。

开关设备可从正面进行安装调试和维护，因此它可以背靠背组成双重排列的双母线回路安装，提高了开关设备的安全性和灵活性，减少了占地面积。

开关设备配采用新型全绝缘真空断路器或六氟化硫断路器，柜体采用敷铝锌板组装结构，产品不仅外形美观，还提高了手车与柜体的配合精度，采用绝缘母线和带屏蔽的穿墙套管，优化了电极形状。

该产品是技术先进、性能稳定、使用方便、安全可靠的输配电设备。

2.产品型号含义K_YJI61-40.5/口-口额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内型移开式（手车式）铠装柜3.使用环境条件3.1正常使用条件：a.环境温度：上限+40℃,下限-10℃；b.海拔：不超过2000m；c.空气相对湿度：日平均值不大于95%,月平均值不大于90%；d.地震烈度：不超过8度；e.安装场所：没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的户内场所。

3.2特殊工作条件：超过规定的%常使用环境条件时，由用户和制造厂协商。

为防止凝露现象，开关设备设有加热器。

当开关设备处于备用状态时，即应投入使用,即使在正常运行中，也应注意投用。

开关设备的散热可通过附加的通风设施来解决。

4.技术参数4.1开关设备的技术数据（见表1）。

4.3VYK2-40.5固封式真空断路器机械特性参数(见表3)KYK61-40.5开关设备的内部结构及外形见图Io图1开关设备结构按其组成可分为柜体、手车两大部分。
