KYN10-40.5型金属铠装移开式开关设备

1.概述1.1 产品特点kYN □--40.5铠装式金属封闭开关设备（以下简称开关柜）是西安高压电器研究所与有关生产厂家近期共同研制开发的新产品，其主要特点是柜架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。

柜体采用组装结构，使产品具有外形美观，提高了手车与柜体的配合精度，能迅速组织生产、装配，及时交货，提高装配所需占地面积的利用率，易于形成批量生产等优点。

可实现闭门操作。

开关柜的各项正常操作，包括断路器分合闸，断路器手车推到工作位置和退出到试验/隔离位置，以及接地开关的分合闸，都能在高压隔室门关闭条件下进行。

本产品符合GB3906-91《3~35kV 交流金属封闭开关设备》及IEC-298 《1~52kV 交流金属封闭开关设备和控制设备》标准。

1.2 用途和使用范围该产品使用于40.5kV 三相交流50Hz 电力系统中，做为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。

除广泛用于一般电力系统外，还可使用于频繁操作的场所。

使用环境条件按GB3906《3—35KV 交流金属封闭开关设备》所规定的正常使用条件。

1.3型号含义 描 写日 期 签 字底图总号旧底图总号描 校资 料 来 源 提出部门 批准文号日 期 编制 校对 标准化审定批准 签 字 更改文件号 处数 标记 第1页共 9 页 KYN －40.5交流金属封闭开关设备安装使用说明书 OXG.412.110 西 安高压电器研究所K Y N □--40.5□/□--□□□□----环境特征------操作方式--------设计序号---------额定开断电流-------------额定电流--------------断路器种类------------------额定电压 （千伏）------------------------设计序号--------------------------使用条件 户内----------------------------结构特征：移开式（手车式） ------------------------------产品名称（金属铠装式）1．4正常使用环境条件a. 环境温度：上限 +40 C下限 –10 C;b. 海拔高度不超过1000米;c. 空气相对湿度：日平均值不大于95% ，月平均值不大于90% ; d ．地震烈度不超过8度； e ．不适用于有腐蚀性或可燃性气体、水蒸气等明显污染的场所。

KYN□-40.5 (Z)开关柜技术描述1、用途KYN□-40.5Z铠装式户内交流金属封闭开关设备（高压手车柜）系三相交流50HZ户内装置的金属铠装式手车柜。

可用于发电厂、变电站及工矿企业等额定电压35KV（最高运行电压40.5KV）的单母线及单母线分段电力系统中作为接受、控制和分配电能之用。

其技术性能达到IEC298《交流金属封闭开关设备和控制设备》和GB3906-1991《3-35KV交流金属封闭开关设备》标准。

具有体积小、外型美观、尺寸精度高、开断短路电流大、安装方便、检修周期长、操作维护方便、使用安全等众多优点。

2、使用条件a、安装地点：户内b、海拔高度：≤1000mc、环境温度：上限+40℃，下限-10℃d、相对湿度：日平均值不大于95%（25℃），月平均值不大于90%（25℃）e、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染f、地震烈度：不超过8度g、无经常性的剧烈震动3、引用标准所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术要求》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB1P1《包装贮运标志》GB50171-92《电器装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》4、电气参数真空断路器基本参数5、产品结构和特点5.1 结构概述5.1.1 KYN□-40.5Z铠装式户内交流金属封闭开关柜属封闭式结构，整个结构分为柜体和手车两部分。

华核电气股份有限公司KYN61-40.5户内交流金属铠装移开式开关设备华核电气股份有限公司1.概述KYN61-40.5型交流金属铠装移开式开关设备（后简称开关设备），系三相交流50Hz、额定电压40.5KV的户内成套配电装置。

主要应用于发电厂、变电所及工矿企事业、高层建筑的配电中作为接受和分配电能之用，并对电路实行控制、保护和监测。

满足GB3906、DL/T404等标准要求，并具备完整的“五防”功能。

型号含义2. 性能指标GB3906 《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》IEC 60298 《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》DL/T404 《3.6KV~40.5KV交流金属封闭开关设备和控制设备》3. 使用环境条件3.1正常使用条件(1) 海拔高度：不超过1000m；(2) 环境温度：上限为+40℃，且24h内侧得的平均值不超过35℃，下限为-10℃；(3) 相对湿度：日平均值不大于95%；月平均值不大于90%；(4) 地震烈度：不超过8度；(5) 周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

3.2特殊使用条件在超过GB/T11022规定的正常环境条件下使用时，由用户和本公司协商。

为防止凝露现象，开关设备设有加热器。

当开关设备处于备用状态时即应投入使用，开关设备在正常运行时如有凝露时也应投入使用。

4. 产品特点(1) 适用性广，易实现各种方案，满足不同用户的需求；(2) 手车互换性好，在柜内移动省力且平稳；(3) 良好的主回路绝缘，使开关设备结构紧凑，节约占地面积；(4) 实现高压室门关闭的情况下进行开关的各种操作；(5) 电缆室空间充裕，可连接多根电缆；(6) 可靠的接地开关操作，使开关设备的检修工作更为安全；(7) 完全的金属铠装封闭，关门时的外壳防护等级IP4X，手车室门打开状态下的防护等级IP2X，有效地保证了人身安生。

2.2变压器柜的检修与维护 除第2.1条的项目外，还应对熔断器及其接触面和二次
回路进行维护和检修
2.3电压互感器柜的检修和维护 除第2.1条的项目外，还应对熔断器及其接触面和二次
回路进行维护和检修
2.4清扫 开关柜应定期进行清扫，以保持绝缘件、导电件表面
的清洁。清扫应在开关柜一、二次回路不带电情况下进 行
配断路器
国产VS1-10 断 路 器
ABB VD4 断 路 器
10.二次线敷设于尺寸宽裕的线槽内，容易接线。 11.电缆室有充裕的空间，可联接多根电缆。 12.透过面板门，极易观察到电缆室安装情况。 13.快速接地开关用于接地和回路短接。 14.产品符合GB3906，DL404及参照采用国际IEC-298标 准。
2.6维护时的检查
维护时的检查除重复投运前的检查外，还应进行下列 项目的检查：
a.复测断路器的机械参数，如果复测结果不符合断路器 技术条件规定的机械参数，则应按照断路器的使用说明 书对断路器进行适当的调整，以使断路器的机械参数回 复到正常状态。
b.检查紧固件，特别是与传动部分有关和与主回路连接 有关的紧固件，发现松动应重新紧固。
2365 800 1000 1500 1800 800~1200
外形尺寸
第七部分 结构说明
7.1 外壳与隔板 7.2 手车 7.3 开关柜内的隔室 7.4 防止误操作联锁 7.5 压力释放装置 7.6 二次插头与手车的位置联锁 7.7 接地装置
柜体
断路器手车Leabharlann 开关柜结构说明单元小室
开关柜的联锁
第三部分 产品型号的组成及含义
K Y N 28A—12/ □ □—□
高压铠装开关设备 移开式 户内 设计系列序号 环境特征代号

目录一概述（2）二型号及含义（2）三正常使用条件（2）四结构说明（2）五开关柜和主要元件的技术参数（4）六开关柜的安装基础（6）七一次主接线方案（8）八订货须知（12）一慨述KYN60-40.5铠装移开式交流金属封闭开关设备（简称开关柜）适用于额定电压为40.5kV三相交流50Hz户内电力系统中作为发电厂、变电所及工矿企业的配电室接受分配电能之用。

并对电路具有控制、保护和监测等功能。

开关柜除广泛应用于一般的电力系统外，还可使用于具有频繁操作的电力系统中。

本产品符合GB 3906—91《3～35kV交流金属封闭开关设备》及GB/T 11022—1999《户内交流高压开关柜订货技术条件》的有关要求。

本开关柜可配用ZN85—40.5（3A V3）真空断路器及LN2—40.5 2000型SF6断路器二型号及含义K Y N 60 — 40.5 /×××—×××额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内移开式铠装式金属封闭开关设备三正常使用条件a) 周围空气温度不超过40︒C,且在24h内测得的平均值不超过35︒C。

最低周围空气温度-15︒C。

b) 海拔不大于1000m。

c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

d) 湿度条件如下：1) 24h内测得的相对湿度的平均值不超过95%；2) 24h内测得的水蒸汽压力的平均值不超过2.2kPa;3) 月相对湿度平均值不超过90%；4) 月水蒸汽压力平均值不超过1.8kPa。

注：超出上述使用条件时，用户请与四川电器有限责任公司协商确定。

四结构说明本开关柜按GB 3906—91中的铠装式金属封闭开关设备而设计，整体是由柜体和可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间防护等级为IP2X。

本开关设备采用热缩绝缘材料，优化电极形状，使开关柜体积小巧。

KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜使用说明书襄樊金恒电气有限公司二0一0年目 录一. 概述 (3)二. 使用环境条件 (3)三. 结构特点 (3)四. 技术参数 (4)4.1 开关柜技术参数 (4)4.2 ZN85-40.5(3AV3)真空断路器技术参数 (5)4.3 JN□-40.5/31.5型接地开关技术参数 (6)五. 开关柜结构 (6)六. 防止误操作联锁装置 (10)七. 接地装置 (11)八. 泄压装置 (11)九. 电压显示装置 (11)十. 防凝露措施 (12)十一. 无接地开关的断路器柜的操作 (12)十二. 有接地开关的断路器柜的操作 (13)十三. 隔离柜的操作 (14)十四. 设备的安装 (14)十五. 设备加电前检测 (15)十六. 操作试验 (17)十七. 日常维护 (18)十八. 包装运输与储藏 (19)十九. 随机文件及清单 (19)KYN61-40.5型铠装移开式交流金属封闭开关设备KYN61-40.5 type indoor a.c metal-clad enclosed switchgear 一. 概述型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50Hz，额定电压40.5kV的户内成套配电装置。

作为发电厂.变电站及工矿企业接受和分配电能之用，对电路起到控制。

保护和检测等功能，还可用于频繁操作的场所。

本开关柜符合GB/T11022-1999.GB 3906-1991及DL404-1997等标准。

二. 使用环境条件1. 环境温度: 上限+40℃,且24小时内测得的平均值不超过35℃,下限-15℃。

2. 海拔高度: 海拔不超过1000m。

3. 相对湿度: 日平均值不超过95%, 月平均值不超过90%。

4. 地震烈度: 不超过8度。

5. 水蒸气压力: 日平均值不超过2.2kPa,月平均值不超过90%。

三. 结构特点1. 采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；2. 开关柜体选用敷铝锌板经数控钣金加工成形后通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺。

1 产品概述KYN□—40.5（Z）型铠装移开式金属封闭开关设备（以下简称开关柜）系40.5kV三相交流50Hz户内成套配电装置，主要用于中小型发电厂，大、中型工矿企业配电，实行电能的控制保护、监测之用。

本开关柜满足GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分、合断路器，防止接地开关处在闭合位置时关合断路器，防止误入带电隔室，防止在带电时误合接地开关的联锁功能，是一种性能优越的配电装置。

1.1 产品型号及名称KYN□—40.5（Z）型铠装移开式金属封闭开关设备1.2引用标准GB/T 11022─1999高压开关设备和控制设备标准的共用技术要求GB 1207─1997电压互感器GB 1208─1997电流互感器GB/T 16927.1─1997高压试验技术第一部分：一般试验要求GB 191─2000包装储运图示标志GB 1984─1989交流高压断路器GB 1985─1989交流高压隔离开关和接地开关GB /T 2681─1981电工成套装置中的导线颜色GB 311.1─1997 高压输变电设备的绝缘配合GB 3309─1989 高压开关设备常温下的机械试验GB 3906─1991 3~35kV交流金属封闭开关设备1.3 使用范围1.3.1 周围空气温度：-15℃～ +40℃。

1.3.2 海拔：不超过1000m。

1.3.3 湿度相对湿度：日平均值不大于95%，月平均不大于90%。

水蒸气压力：日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。

1.3.4 地震烈度不超过8度。

1.3.5周围空气没有明显地受到尘埃、烟、受腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

1.3.6 无经常性的剧烈震动。

1.3.7对于特殊运行环境如：高湿度、温度变化较大的气候环境，具有II级以上污秽等，设计中应作一些特殊处理。

1.4 产品外形和重量1.4.1 产品外形( 宽×深×高)：1200×2600×2500。

KYN61-40.5型铠装移开式交流金属封闭开关设备配移开式ZN85-40.5（3AV3）型真空断路器SF型和FP系列六氟化硫断路器KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz、40.5kV单母线及单母线分段电力系统，主要应用与发电厂、变电站及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路起到控制、保护和检测，满足IE20698、GB3906、DL404等标准的要求。

并具备完善的“五防”功能。

1 使用条件1.1海拔高度：海拔不超过2000米；1.2环境温度：上限为+40℃，且24h下限为-15℃；1.3相对湿度：日平均值不大于95%，月平均值不大于90%；1.4地震烈度：不超过8度；1.5没有火灾爆炸危险：没有剧烈振动及化学腐蚀等严重污秽的场所。

2 特点2.1采用热缩绝缘材料及环氧涂覆的绝缘手段，优化电极形状，归体结构紧凑，缩小占地面积；2.2 开关柜柜体选用优质冷轧钢板或进口敷铝锌板经数控板金加工成型后，通过高强度螺栓螺母和铆螺母连接而成，一般构件表面采用喷塑和镀锌工艺； 2.3可配用国产ZN85-40.5（3AV3）真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的要求；2.4开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；2.5断路器、接地开关等操作均可在开关柜门关闭的情况下进行，即可实现关门操作；2.6开关柜的结构适应性强，主接线方案可以达到160种以上，能满足不同用户的需要；2.7手车、断路器，接地开关和后柜门之间设有防止误操作的机械连锁装置，“五防”功能齐全，安全可靠。

3 技术参数3.1开关柜技术参数 序 号 项 目单 位参 数 1 额定电压kV 40.5 2 额定频率Hz 50 3 主母线额定电流A 1250，1600，2000，2500 4 分支母线额定电流A 630，1250，1600，2000 相间、相对地一次隔离断口1min 工频耐受电压（有效值）95 115 雷电冲击耐受电压（峰值）kV 185 215 5 额定绝缘水平 辅助控制回路1min 工频耐受电压V 2000 6 额定短路开断电流kA 25，31.5 7 额定短路关合电流（峰值） kA63，80 8 额定短时耐受电流（4s） kA25，31.5 9 额定峰值耐受电压 kA63。

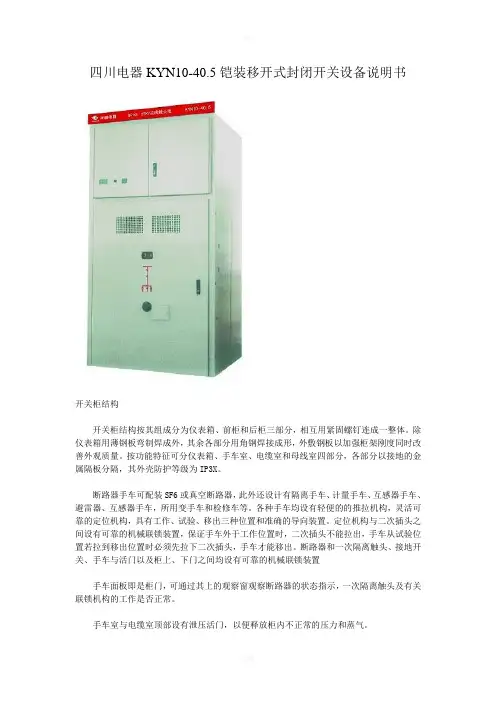

四川电器KYN10-40.5铠装移开式封闭开关设备说明书开关柜结构开关柜结构按其组成分为仪表箱、前柜和后柜三部分，相互用紧固螺钉连成一整体。

除仪表箱用薄钢板弯制焊成外，其余各部分用角钢焊接成形，外敷钢板以加强柜架刚度同时改善外观质量。

按功能特征可分仪表箱、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔，其外壳防护等级为IP3X。

断路器手车可配装SF6或真空断路器，此外还设计有隔离手车、计量手车、互感器手车、避雷器、互感器手车，所用变手车和检修车等。

各种手车均设有轻便的的推拉机构，灵活可靠的定位机构，具有工作、试验、移出三种位置和准确的导向装置。

定位机构与二次插头之间设有可靠的机械联锁装置，保证手车外于工作位置时，二次插头不能拉出，手车从试验位置若拉到移出位置时必须先拉下二次插头，手车才能移出。

断路器和一次隔离触头、接地开关、手车与活门以及柜上、下门之间均设有可靠的机械联锁装置手车面板即是柜门，可通过其上的观察窗观察断路器的状态指示，一次隔离触头及有关联锁机构的工作是否正常。

手车室与电缆室顶部设有泄压活门，以便释放柜内不正常的压力和蒸气。

主母线可按用户要求装设于后柜上部，亦可设于下部，可从柜顶架空进出线，亦可从下电缆进出线。

1、产品一次部份结构及性能1.1、开关柜的外壳采用韩国进口优质覆铝锌板，双层折弯成型，由铆钉铆接后螺栓与铆螺母连接成，整个柜体无焊接，尺寸精确、刚度好、互换性强。

1.2、在正常操作和维护时不需要打开的盖板和门，若不使用工具，不能打开、拆下或移动。

1.3、在正常操作和维护时需要打开的盖板和门，不需要工具即可打开或移动，并有可靠的连锁装置来保证操作者的安全。

1.4、观察窗位置使观察者便于观察必须监视的组件及关键部位的任意工作位置。

观察窗达到外壳所规定的防护等级。

各室照明灯能在不开门状况下方便更换。

1.5、面板为国标浅灰漆，采取静电喷漆(喷塑)来防锈。

在静电喷漆(喷塑)之前，做到彻底清除锈蚀物及焊渣。

接地联锁模块 Earthing interlock block 6、 接地联锁简单可靠 a． 手车处于工作位置， 接地开关操作选择旋钮被锁定， 接地开关不能合上。 b． 接地开关合闸， 手车推进推出操作孔被遮挡， 手车不能移动。 c． 接地开关未合上， 不能打开进入电缆室的后门检修电缆。 Simple andreliable earthing interlock a. Whenthe truck is in"Service" position, the select button of earthing switch is locked andthe earthing switch can't be closed. b. When the carthing switch is closed, the operating hole of truck is covered and the truck can not be moved. c. Ifthe earthing switch is not closed, the back door can not be openedfor maintaining the cable.

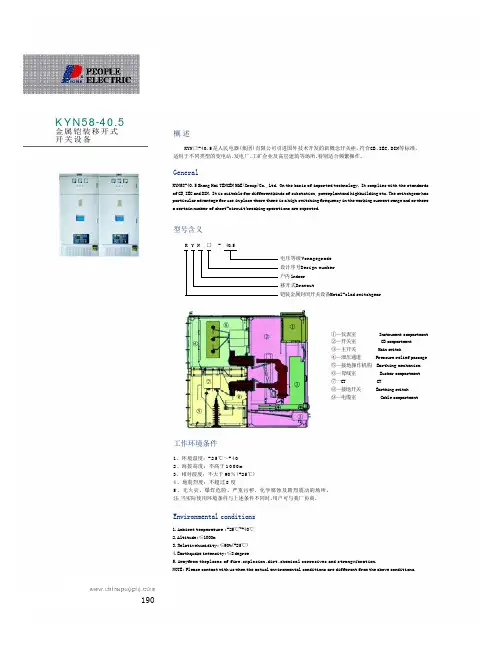

1、环境温度：- 2 5 ℃～+ 4 0 2 、海拔高度：不高于 1 0 0 0 m 3、相对湿度：不大于 90％(+25℃) 4 、地震烈度：不超过 8 度 5 、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。 注 当实际使用环境条件与上述条件不同时， ： 用户可与我厂协商。
