12kV金属铠装移开式开关柜技术规范标准[详]

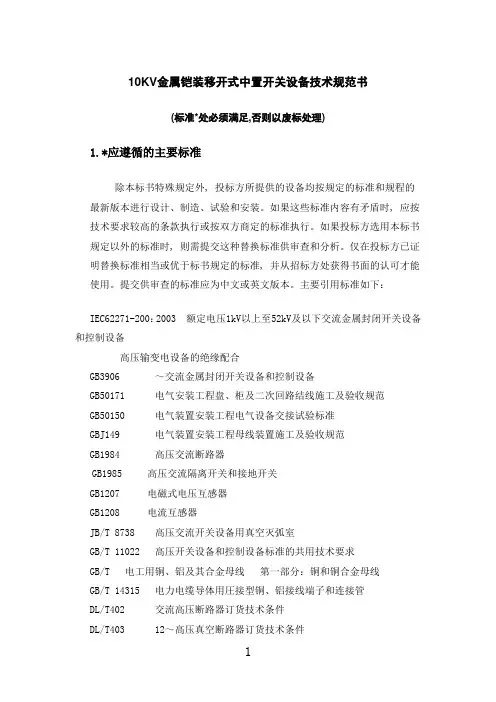

10KV金属铠装移开式中置开关设备技术规范书(标准*处必须满足,否则以废标处理)1.*应遵循的主要标准除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。

如果这些标准内容有矛盾时, 应按技术要求较高的条款执行或按双方商定的标准执行。

如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。

仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

主要引用标准如下：IEC62271-200：2003 额定电压1kV以上至52kV及以下交流金属封闭开关设备和控制设备高压输变电设备的绝缘配合GB3906 ～交流金属封闭开关设备和控制设备GB50171 电气安装工程盘、柜及二次回路结线施工及验收规范GB50150 电气装置安装工程电气设备交接试验标准GBJ149 电气装置安装工程母线装置施工及验收规范GB1984 高压交流断路器GB1985 高压交流隔离开关和接地开关GB1207 电磁式电压互感器GB1208 电流互感器JB/T 8738 高压交流开关设备用真空灭弧室GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 电工用铜、铝及其合金母线第一部分：铜和铜合金母线GB/T 14315 电力电缆导体用圧接型铜、铝接线端子和连接管DL/T402 交流高压断路器订货技术条件DL/T403 12～高压真空断路器订货技术条件DL/T404 ～交流金属封闭开关设备和控制设备DL/T486 交流高压隔离开关（和接地开关）的订货技术条件DL/T539 户内交流高压开关拒和元部件凝露及污秽试验技术条件DL/T593 高压开关设备和控制设备标准的共用技术要求DL/T5222 导体和电器选择设计技术规定DL/T5136 火力发电厂、变电所二次接线设计技术规程DL/T 725 电力用电流互感器订货技术条件DL/T 726 电力用电压互感器订货技术条件GB 11032 交流无间隙金属氧化物避雷器DL/T538 高压带电显示装置DL/T 1059 电力设备母线用热缩管2. *技术要求基本参数和性能开关柜的型式户内型，12kV金属铠装移开式中置开关柜（KYN28A-12）。

前言感谢您选用KYN28－12(GZS1)型户内交流金属铠装抽出式开关设备，本产品是襄工电气有限公司专业生产与销售经验的积累，用于发电厂送电、电业系统和工矿企业变电所受电、配电及高压电动机启动等，实现控制、保护、检测之目的。

本说明书提供给用户运行参数设定、故障维修、日常维护及安全使用相关注意事项。

为了保证正确地使用、操作、维护本产品，请在装机之前，详细阅读本使用说明书。

我们的服务就和我们的产品一样，始终坚信用户是上帝的原则。

如在使用过程中遇到解决不了的疑难问题，请联络本公司的各地经销商或直接与本公司联系。

产品拆箱后请查产品：1、是否因运输不慎而造成损伤；2、产品的规格、型号是否与订购产品相符；3、产品是否适用户现场环境。

4、设备前柜门内文件盒内的产品说明书是否齐备。

如有问题，请与供货商联系。

由于产品在不断地更新换代可能出现产品的个别地方或文字与宣传资料不符，如果发现设备出现此种问题请咨询本公司。

希望用户妥善保管本说明书，这对今后的维护、保养以及其它应用的场合会有所裨益。

安全警告禁止野蛮搬运及安装，禁止雨淋，远离电磁干扰。

防止儿童和公众接触或接近本设备，本设备有危险电压，并控制着危险地旋转机构。

本设备只能按照制造商规定的用途使用，未经授权的修改或不按本手册的规定操作可能会导致严重地人身伤害及其它伤害。

请在操作本设备前，认真阅读本手册中的所有安全说明，安装操作和维护规程。

使用安全事项开关设备只能安装在适合于电气设备工作的户内场所。

确保由专职电气人员进行安装、操作和维护。

必须保证现场电气设备的联接条件和工作规程的适用和安全性。

有关开关设备的一切操作，都要遵守说明书中的相应规定。

不要超出开关设备在正常工作条件下的技术参数里规定的负载。

说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方。

用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。

若对本说明书尚有疑问，我们将很乐意提供进一步的资讯。

技术要求-高压柜（含油机并机柜）、直流操作电源编制单位:2019年0月目录一、质量保证体系 (1)二、安装地点 (1)三、引用标准 (1)四、高压开关柜技术要求 (1)4.1使用环境 (1)4.2柜体及结构 (2)4.3参数要求 (4)4.4真空断路器 (5)4.5电流、电压互感器 (6)4.6接地开关 (7)4.7氧化锌避雷器 (7)4.8综合继电保护 (7)4.9智能多功能表 (8)4.10高压配电系统运行方式及闭锁关系 (10)4.11其他要求 (10)五、直流操作电源技术要求 (10)5.1 整流柜主要技术参数 (11)5.2 电池屏主要技术参数 (12)5.3中央信号屏主要技术参数 (12)5.4 其他要求 (13)六、需要说明的问题 (13)一、质量保证体系合作方应采用符合ISO9000系列要求的质量管理系统。

合作方应在履行合同的全过程（从开始供货到最终验收），对所有供货和服务的质量负责，即要保证所有供货和服务的质量符合合同中有关技术、交付、验收和价格所规定的要求。

合作方投标时须提交设备提供厂家有效的ISO9000质量体系认证证书或表示其产品先进性、可靠性的其它证明文件。

二、安装地点本工程电源设备均安装在建筑物室内。

三、引用标准合作方应使用最新颁布执行的国家及行业标准。

投标产品应符合以下标准。

本文件提出的具体技术要求如与下述标准不一致时，按较高标准执行。

1. GB3906《3.6～40.5kV交流金属封闭开关设备和控制设备》；2. GB/T11022《高压开关设备和控制设备标准的共用技术要求》；3.DL/T404《户内交流高压开关柜订货技术条件》；4. GB/T50062 《电力装置的继电保护和自动装置设计规范》；5. DL/T403《12kV～40.5kV高压真空断路器订货技术条件》；6. GB1208《电流互感器》；7.GB1207《电磁式电压互感器》；8.GB50150《电气装置安装工程电气设备交接试验标准》；9.DL/T 459电力系统直流电源柜订货技术条件；10.DL/T 781 电力用高频开关整流模块；11.DL/T 637阀控式密封铅酸蓄电池订货技术条件；12.DL/T 5044电力工程直流系统设计技术规程。

高、低压柜技术规范书项目名称：需方：设计单位:使用方:投标方：2015年7月08日一、总则1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜，由买卖双方协商确定二、高压柜部分1.基本条件1.1 使用环境条件10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :海拔高度:小于1000 米大气压力：年平均气压904.8 mbar相对湿度：年平均52 %年平均气温：19℃绝对最高温度38.9 ℃绝对最低温度-30 ℃风速及风向：年平均风速 2.6 m/s,主导风向：年平均降雨量453.4 mm最大积雪深度110mm最大冻土深度 1.46 mm地震烈度：7度可满足户内安装 , 室内无机械通风、空调和采暖条件下使用。

1.2 接口条件高压开关柜 KYN28-12应满足如下接口条件:1.2.1 额定电压 : 交流电压 (AC):10kV1.2.2 最高工作电压 : 交流电压 AC:12kV1.2.3 额定频率 :50HZ1.2.4 接地系统 :非有效接地系统1.3 采用标准高压开关柜 KYN28-12开关柜的设计、制造、试验符合下列各标准的有关要求 :1．GB11022-89 《高压开关柜通用技术条件》2．GB3906-91 《 3-35kV 交流金属封闭开关设备》3．GB1985-89 《交流高压隔离开关和接地开关》4．DL/T403-2000 《12KV~40.5KV户内高压真空断路器订货技术条件》5．IEC298(1990) 《额定电压 l0kV 以上 52kV 以下交流金属封闭开关设备和控制设备》6．IEC694(1996) 《高压开关设备与控制设备共有条款》7．柜内设备及元件符合相应的国家标准2. KYN28-12开关柜主要技术参数2.1 铠装中置移开式交流金属封闭开关设备1. 额定电压 :10kV2. 最高电压 :12kV3. 额定电流 :详见一次系统图4. 额定频率 :50HZ5. 额定峰值耐受电流 :80kA6. 额定绝缘水平 :---柜体及开关柜设备绝缘---对地、相间及普通断口工频耐压值 :42kV---隔离断口间的绝缘冲击耐压值 :48kV---对地、相间及普通断口冲击耐压值 ( 峰值 ):75kV---隔离断口间的绝缘冲击耐压值 ( 峰值 ):85kV7. 温升 :---主回路在额定电流和额定频率下的温升 , 应符合 GB 一 763 《交流高压电器在长期工作时的发热》的规定。

国电兰州热电有限责任公司2×110MW 机组烟气脱硫工程高压开关柜技术规范书供方:需方: 国电兰州热电有限责任公司二ΟΟ九年六月目录一、技术规范 (2)1 总则 (2)2 工程概况 (2)3 标准和规范 (2)4 设计和运行条件 (4)5 技术参数和性能要求 (4)6 设计与供货界限及接口规则 (12)7 清洁，油漆，铭牌，包装，装卸，运输与储存 (12)8 数据表 (12)二、供货范围 (16)1 一般要求 (16)2 供货范围 (17)三、技术资料和交付进度 (18)1 一般要求 (18)2 资料提交的基本要求 (19)四、分包与外购 (25)五、设备检查和性能验收试验 (26)1 概述 (26)2 工厂的检验 (26)3 试验 (26)六、技术服务和联络 (29)1 供方现场技术服务 (29)2 培训 (30)3 设计联络会 (30)一、技术规范1 总则1.1 本技术规范书适用于国电兰州热电有限责任公司2×110MW机组烟气脱硫工程内高压开关柜设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规范书和工业标准的优质产品。

1.3 邀请投标的高压开关柜制造商将以其产品的领先技术和高质量而著名，其产品均已在300MW及以上机组上使用，证明其有能力提供性能先进、质量可靠的产品。

1.4 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备(或系统)完全符合本技术规范书的要求。

如有异议，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5 本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。

1.6 本工程采用KKS标识系统。

供方在中标后提供的技术资料(包括图纸)和设备标识必须有KKS编码，具体标识要求由国电龙源公司提出。

KYN28A-12高压开关柜外壳技术协议1总则1．1本设备技术规范书适用于10KV高压开关柜。

它提出了该设备的功能设计、结构、性能、安装和试验长期等方面的技术要求。

1．2本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，于合同正文具有同等的法律效力。

1. 3 本设备技术规范书未尽事宜，由买卖双方协商确定。

2 引用标准应遵循的主要现行标准GB3906《3～35KV交流金属封闭开关设备》GB11022《高压开关设备通用技术条件》DL/T404《户内交流高压开关柜订货技术条件》GB311。

1《高压输变电设备的绝缘配合》SD/T318《高压开关柜闭锁装置技术条件》DL/T539《户内交流高压开关柜和元部件凝露及凝秽试验技术条件》DL/T593《高压开关设备的共用订货技术条件》GB3309《高压开关设备常温下的机械试验》GB2706《交流高压电器动稳定试验方法》GB4109《高压套管技术条件》GB4208《外壳防护等级（IP代码）》GB7354《局部放电测量》3 使用条件3. 1 环境条件KYN28A-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。

条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -10 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3. 2工程条件3.2.1系统概况系统电压： 10KV系统最高电压： 12KV系统额定频率： 50Hz安装地点：户内污秽等级：Ⅱ级3.2.2其他要求柜内所有设备为加强绝缘型，其泄漏比距应≥2.0cm/KV 3. 3技术参数开关柜基本技术参数额定频率 50 Hz额定电压 12 KV额定电流 630、1250 A工频耐压：42kV/min雷电冲击电压：75kV短时耐受电流：31.5kA/4S额定动力稳定电流：80kA防护等级：IP4X；断路器门打开IP2X绝缘水平：（见表4.1）表4.1开关柜壳体绝缘水平额定电压雷电冲击耐压（峰值）1min工频耐压（有效值）相对地隔离断口间相对地隔离断口间10 75 85 42 484开关柜的设计报告4.1 柜体4.1.1 KYN28-12型开关柜为金属铠装移开式。

KYN28A-12高压开关柜结构原理说明2021KYN28A-12高压开关柜结构原理说明［键入作者姓名］高压开关柜（KYN28AT2）结构原理说明在电力系统中，1OkV高压开关柜的应用极其广泛。

其中KYN28A-12金属铠装移开式开关设备更是被大量用于电力系统中。

由于介绍高压开关柜的篇幅较长，本文主要从结构方面详细介绍KYN28A-12开关柜，希望能给大家对KYN28A-12开关柜的设计及技术交流带来一定帮助。

一、基本结构配置一›开关柜基本组成：固定的柜体和可移开的真空断路器手车。

柜体分为四个小室：母线室、断路器室、电缆室和低压室。

开关柜的基本柜型：进线柜和馈线柜。

其他派生的柜型：母线分段柜、计量柜、PT柜、所用变柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

开关柜可靠墙或面对面安装，可充分满足现场的具体要求。

在母线分段系统中，必须有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。

详细配置如下图示说明一KYN28-12进/出线柜基本结构剖面图（一）隔室：A母线室B断路器室C电缆室D低压室（二）主要零部件：1母线2绝缘子3静触头4触头盒5电流互感器6接地开关7电缆终端8避雷器9零序电流互感器10断路器手车10.1滑动把手10.2锁键（联到滑动把手）11控制和保护单元12穿墙套管（三）主要附件：13丝杠机构操作孔14电缆夹15.1电缆密封圈15.2连接板16接地排17二次插头17.1联锁杆18压力释放板19起吊吊环20运输小车20.1锁杆20.2调节轮20.3导向杆二›柜体外形尺寸:（标准架空进出线方案;电缆进出线方案）①电缆进出线及联络柜标准方案:宽800（100O）X深1500×高2300②架空进出线标准方案:宽800（100O）X深166OX高2300二、外壳和隔板开关柜的外壳和隔板由优质钢板（包括2mm厚的敷铝锌板和2mm厚的镀锌板，门板选用2mm厚的冷轧钢板表面喷漆）制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

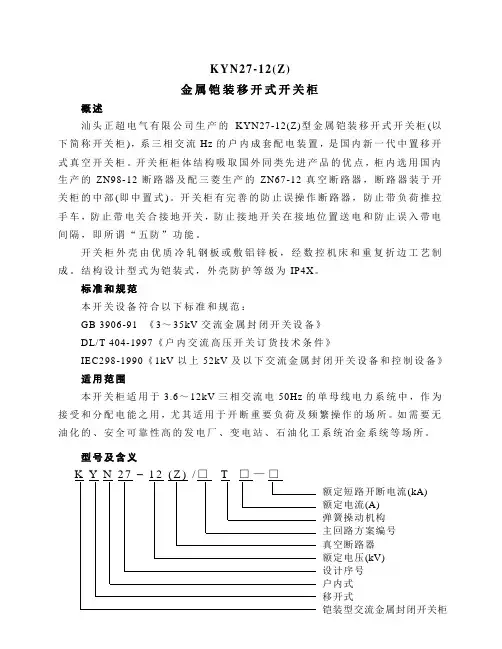

KYN27-12(Z)金属铠装移开式开关柜概述汕头正超电气有限公司生产的KYN27-12(Z)型金属铠装移开式开关柜(以下简称开关柜)，系三相交流Hz的户内成套配电装置，是国内新一代中置移开式真空开关柜。

开关柜柜体结构吸取国外同类先进产品的优点，柜内选用国内生产的ZN98-12断路器及配三菱生产的ZN67-12真空断路器，断路器装于开关柜的中部(即中置式)。

开关柜有完善的防止误操作断路器，防止带负荷推拉手车，防止带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即所谓“五防”功能。

开关柜外壳由优质冷轧钢板或敷铝锌板，经数控机床和重复折边工艺制成。

结构设计型式为铠装式，外壳防护等级为IP4X。

标准和规范本开关设备符合以下标准和规范：GB 3906-91 《3～35kV交流金属封闭开关设备》DL/T 404-1997《户内交流高压开关订货技术条件》IEC298-1990《1kV以上52kV及以下交流金属封闭开关设备和控制设备》适用范围本开关柜适用于3.6～12kV三相交流电50Hz的单母线电力系统中，作为接受和分配电能之用，尤其适用于开断重要负荷及频繁操作的场所。

如需要无油化的、安全可靠性高的发电厂、变电站、石油化工系统冶金系统等场所。

型号及含义使用环境⊙海拔高度：不超过去时1000m；⊙环境温度：上限为+40℃，下限为－10℃(允许在－30℃时储运)；⊙相对湿度：日平均值不大于95%，月平均值不大于90%；⊙地震烈度：不超过8度；⊙没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；⊙户内使用。

技术参数5.1 开关柜的技术参数见表1。

5.2 ZN98真空断路器的技术参数见表2-1及表2-2。

5.3 ZN67真空断路器的技术参数见表3。

表1表2-1表2-2注：括号内参数为ZN98-12(N.W)/3150-40(S)参数。

表3-1表3-2外形尺寸和重量：开关柜的外形尺寸小巧，结构紧凑，重量轻，具体数据详见表4。

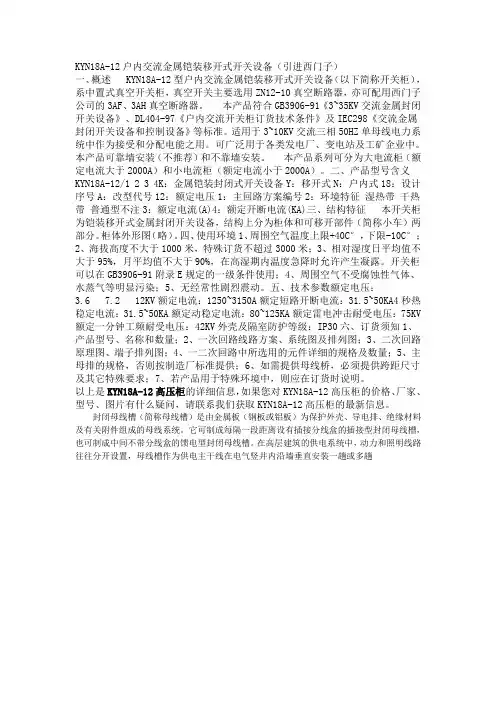

KYN18A-12户内交流金属铠装移开式开关设备（引进西门子）一、概述 KYN18A-12型户内交流金属铠装移开式开关设备（以下简称开关柜），系中置式真空开关柜，真空开关主要选用ZN12-10真空断路器，亦可配用西门子公司的3AF、3AH真空断路器。

本产品符合GB3906-91《3~35KV交流金属封闭开关设备》、DL404-97《户内交流开关柜订货技术条件》及IEC298《交流金属封闭开关设备和控制设备》等标准。

适用于3~10KV交流三相50HZ单母线电力系统中作为接受和分配电能之用。

可广泛用于各类发电厂、变电站及工矿企业中。

本产品可靠墙安装（不推荐）和不靠墙安装。

本产品系列可分为大电流柜（额定电流大于2000A）和小电流柜（额定电流小于2000A）。

二、产品型号含义KYN18A-12/1 2 3 4K：金属铠装封闭式开关设备Y：移开式N：户内式18：设计序号A：改型代号12：额定电压1：主回路方案编号2：环境特征湿热带干热带普通型不注3：额定电流(A)4：额定开断电流(KA)三、结构特征本开关柜为铠装移开式金属封闭开关设备，结构上分为柜体和可移开部件（简称小车）两部分。

柜体外形图（略）。

四、使用环境1、周围空气温度上限+40C°，下限-10C°；2、海拔高度不大于1000米，特殊订货不超过3000米；3、相对湿度日平均值不大于95%，月平均值不大于90%，在高湿期内温度急降时允许产生凝露。

开关柜可以在GB3906-91附录E规定的一级条件使用；4、周围空气不受腐蚀性气体、水蒸气等明显污染；5、无经常性剧烈震动。

五、技术参数额定电压：3.6 7.2 12KV额定电流：1250~3150A额定短路开断电流：31.5~50KA4秒热稳定电流：31.5~50KA额定动稳定电流：80~125KA额定雷电冲击耐受电压：75KV额定一分钟工频耐受电压：42KV外壳及隔室防护等级：IP30六、订货须知1、产品型号、名称和数量；2、一次回路线路方案、系统图及排列图；3、二次回路原理图、端子排列图；4、一二次回路中所选用的元件详细的规格及数量；5、主母排的规格，否则按制造厂标准提供；6、如需提供母线桥，必须提供跨距尺寸及其它特殊要求；7、若产品用于特殊环境中，则应在订货时说明。

KYN28A-12高压开关柜技术规范书一、概述：1、本规范书适用于东营斯恩威水务有限公司污水处理厂一期项目10KV高压开关柜。

本规范书阐述了对设备设计、制造、检验、供货及运输保护的最低要求。

2、本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高的标准执行。

3、本设备技术规范书经需方、供方确认后作为订货合同的技术附件，与正文合同具有同等的法律效力。

4、乙方应对开关柜的设计、材料采购、设备制造、电气元件组装，图纸、资料的提供以及与各分包商间的联络、协调、检查和在不同场所进行的试验负有全部责任。

5、本设备技术规范书未尽事宜，由买卖双方协商确定。

二、使用条件：1、环境条件①海拔高度：小于1000m最大相对湿度：95%最高环境温度：+40℃最低环境温度：-25℃②本设备安装于室内，Ш级防污，③进线柜采用电缆进线、出线柜采用电缆出线。

④地震：地震烈度为8度⑤系统接地方式：不接地2、系统条件：①额定电压：10kv②最高工作电压：12kv③系统周波：50HZ④断路器开断电流：31.5KA、25KA(详见一次系统图)⑤母线系统：单母线开关分段⑥断路器操作机构：弹簧操作机构（能手动和电动储能），直流220V⑦开关、机构等机械寿命：10000次以上⑧分、合闸电源：DC220V三、电气及结构要求：1、名称、型号及额定参数：①名称：金属铠装抽出式开关柜型号：KYN28A-12(Z)②颜色：浅驼色（Z44）③断路器型号：施耐德宝光品牌非固封户内型手车式真空断路器。

④额定电流：进线柜、分段柜为1600A,出线柜为1250A。

⑤绝缘水平：对地、相间42kv⑥热稳定电流31.5KA,4S⑦额定关合电流：80KA⑧动稳定电流：80KA⑨柜内所配电流互感器应满足上述开关柜的动、热稳定值2、（1）开关柜具有五防功能，断路器就地与远防跳回路分开，操作机构防跳跃性能解除，操作机构内所有元器件均有明显标识。

（2）线路带电时不能合线路侧接地刀，开关柜应具备此项闭锁功能，闭锁接点由带电显示器引出。

KYN28-12型开关柜技术规范书***有限公司******垃圾焚烧发电项目10kV高压开关柜技术协议书买方：***有限公司卖方：***电器股份有限公司2012年7月30日12总则1.1本设备技术协议书适用于***有限公司***项目10kV金属铠装移开式开关柜成套设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求，解释权归买方。

1.2本技术协议书中提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家或国际标准和本技术协议书所列标准要求的高质量产品及其相应服务。

满足国家有关安全、环保等强制性标准的要求。

1.3卖方对供货范围内的成套设备负有全责，即包括分包(或外购)的产品。

分包(或外购)的主要产品制造商应事先征得买方的认可。

1.4卖方在设备设计、制造和安装中所涉及的各项规程，规范和标准遵循现行最新版本的标准。

本技术协议书所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。

1.5在签定合同之后，买方保留对本技术协议书提出补充要求和修改的权利，卖方应承诺予以配合。

如提出修改，具体项目和条件由供、需双方商定。

1.6如果本技术协议前后有不一致和与合同有矛盾之处，则以更有利于设备安全运行、工程质量的原则，由买方确定。

1.7卖方所提供设备结构设计应具有当今世界先进水平即：性能佳、运行可靠、噪声低、结构紧凑、和重量轻等特点。

1.8对进口设备和原材料必须有制造所属国政府部门或商会出具的原产地证明和海关报关单。

其中进口设备要求在欧州、北美和日本设计、制造、附件安装以及出厂检测。

对于指定品牌的设备和零部件，如在使用过程中发现有虚假行为，必须免费进行更换，并承担相应损失。

1.9设备采用的专利技术费用均被认为已含在设备报价中，卖方应保证买方不承担相关设备专利的一切责任。

1.10本技术协议书中未提到而卖方认为卖方案必须增设的设备或附件，卖方必须承担因漏项而造成的部件添购费用。

中置柜技术规范技术规范⼀、主要依据标准1.《供配电系统设计规范》 GB50052-952.《电⼒⼯程电缆设计规范》 GB516017-943.《3.6～40.5kV交流⾦属封闭开关设备和控制设备》GB 3906-20064.《12～40.5kV⾼压真空断路器订货技术条件》DL/T403-20005.《⾼压开关设备的和控制设备标准的共⽤技术要求》 DL/T 593-20066.《⾼压开关柜闭锁装置技术条件》 SD318-897.《户内交流⾼压开关柜订货技术条件》 DL/T404-19978.《1kV以上52kV及以下交流⾦属封闭开关设备和控制设备》IEC298-19909.《电⽓安装⼯程盘、柜及⼆次回路结线施⼯及验收规范》GB50171-9210.《电⽓装置安装⼯程电⽓设备交接试验标准》 GB50150-200611. 以及其它相关标准。

⼆、环境条件2.2.1 周围空⽓温度最⾼温度: 45℃最低温度: -10℃最⼤⽇温差: 30K2.2.2 海拔⾼度: ≤1000m2.2.3 环境相对湿度(在25℃时)⽇平均值: 95%⽉平均值: 90%2.2.4 地震烈度:8度⽔平加速度: 0.25g垂直加速度: 0.125g2.2.5 系统概况1) 系统额定电压:10kV2) 系统最⾼电压:12kV3) 系统额定频率:50Hz4) 系统中性点接地⽅式:不接地系统、或经⼩电阻（消弧线圈）接地5) 安装地点: 户内，基础新建/基础已建。

三．技术说明3.1开关柜的型式KYN28A-12⾦属铠装移开式开关柜，柜体由仪表室、母线室、断路器室、电缆室四部分独⽴组装后完全拼装⽽成，每个隔室间⽤⾦属板完全隔离，并具独⽴泄压装置（仪表室除外）。

装配好的每台开关柜保证尺⼨上的统⼀性。

同类型柜内设备能互换，现场拼装完毕后，整体尺⼨符合设计要求，电缆室与前下柜间装设隔板。

⾼压开关柜具有“五防”联锁功能。

开关柜有电动操作功能。

断路器机械操作寿命不⼩于10000次。

竭诚为您提供优质文档/双击可除中置柜,设计规范篇一：10kV中置柜技术规范12kV金属铠装移开式封闭开关柜高压中置柜高压国产品牌柜技术规范书【20xx】年【10】月目录1.总则................................................. . (1)1.1.标准................................................. .. (1)1.2.资料................................................. (1)2.技术要求................................................. (2)2.1.使用环境条件................................................. (2)2.2.额定值................................................. (2)2.3.一般技术要求................................................. (3)2.4.主要元件详细技术要求................................................. .42.5.二次部分技术要求................................................. .. (7)2.6.结构要求................................................. . (7)3.试验................................................. . (9)3.1.型式试验................................................. . (9)3.2.例行试验................................................. . (9)3.3.现场验收试验................................................. .. (10)4.培训及技术服务................................................. .. (10)4.1.技术支持................................................. (10)4.2.出厂验收................................................. (10)5.技术文件................................................. .. (10)5.1.技术文件................................................. (10)5.2.文件发送单位、地址和时间.............................错误！未定义书签。

12kV金属铠装中置手车式高压开关柜技术规范书工程项目：广西电网公司年月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．卖方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1本设备技术规范书适用于12kV金属铠装中置手车式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

GB156—2003 标准电压GB311.1—1997 高压输变电设备的绝缘配合GB1408.1-2006 绝缘材料电气强度试验方法第1部分：工频下试验GB3309—1989 高压开关设备常温下的机械试验GB2900.1－1992 电工名词术语基本名词术语GB3804—2004 3～63kV交流高压负荷开关GB7354—2003 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术条件GB14808—2001 交流高压接触器GB16926－1997 交流高压负荷开关—熔断器组合电器GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB 50150-2006 电气装置安装工程电气设备交接试验标准SD/T318—1989 高压开关柜闭锁装置技术条件DL/T402—2007 交流高压断路器订货技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T404—2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件DL/T727—2000 互感器运行检修导则JB/T5356—2002 电流互感器试验导则JJG 313－1994 测量用电流互感器检定规程GB 1207-1997 电压互感器DL/T 726-2000 电力用电压互感器订货技术条件JJG314—1994 测量用电压互感器检定规程GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器GB 1094.11—2007 电力变压器第11部分：干式变压器GB/T10228-1997 干式电力变压器技术参数和要求GB/T17211-1998 干式变压器负载导则DL/T538－2006 高压带电显示装置DL/T 1059-2007 电力设备母线用热缩管GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/CSG11622-2008 计量用电流互感器订货及验收技术条件（试行）（南方电网公司企业标准）Q/CSG11623-2008 计量用电压互感器订货及验收技术条件（试行）（南方电网公司企业标准）Q/GXD 126.01-2009 电力设备交接和预防性试验规程（广西电网公司企业标准）Q/GXD 116.01-2005 电能计量装置技术标准（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

KYN28-12高压开关柜/PT柜/计量柜安装操作说明书※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50H z，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

KYN27-12(Z)型金属铠装中置移开式开关柜产品型号：KYN27-12(Z)KYN27-12(Z)型金属铠装中置移开式开关柜，是汕头正超电气根据市场新的需求，在吸收国外同类产品先进技术的基础上，结合我国国情研制开发的国内新型金属封闭中置手车式真空开关柜，是12kV级手车式开关柜新一代较理想的产品，也是汕头正超电气最具特色产品之一，广泛用于大中型发电厂、110～220kV变电站、配电小区和高层建筑等电力用户，曾荣获"广东省级重点新产品证书"。

荣获"广东省级重点新产品"证书◇开关柜结构、性能及特点◇(1)开关柜结构采用全组装方式，柜体外壳和各功能单元的隔板，采用优质冷轧钢板(或进口敷铝锌板)经数控机床加工折弯成型后，用高强度不锈钢铆钉拉铆而成。

(2)开关柜中主要电器元件都有独立的隔室，如断路器室、母线室、电缆室、仪表室，室与室之间及柜与柜之间用接地的金属钢板分隔，互不干扰，有效地防止故障的扩大，提高运行的安全性和可靠性。

(3)断路器室、母线室、电缆室均设有独立的泄压通道，若隔室内发生短路故障而燃弧时，气体将通过泄压通道迅速释放，可确保操作人员和开关柜的安全。

(4)柜内既能配置性能优良的国产ZN98型、ZN67型、ZN28型、VS1型等真空断路器，又可配置进口VD4型、VK型真空断路器。

(5)开关柜具有完善可靠、独特的机械"五防";闭锁及联锁装置，采用具有明显有效提示性、合理、最佳的底盘车小活门和接地开关小活门软闭锁方式，防止强制机械硬闭锁过操用力损坏设备、甚至造成故障的发生。

亦可根据用户的具体要求，同时实现机械和电气双重闭锁及联锁功能。

(6)柜内断路器手车推进、抽出灵活方便；相同规格的手车互换性好。

(7)断路器手车室具有明显的工作、试验和断开位置的锁定。

(8)一次静触头盒前，装有用金属板制成并接地的上下两套独立运动的活门机构，上、下活门在手车运动过程中能自动打开或自动关闭，检修时活门可以锁定，能保证检修安全。
