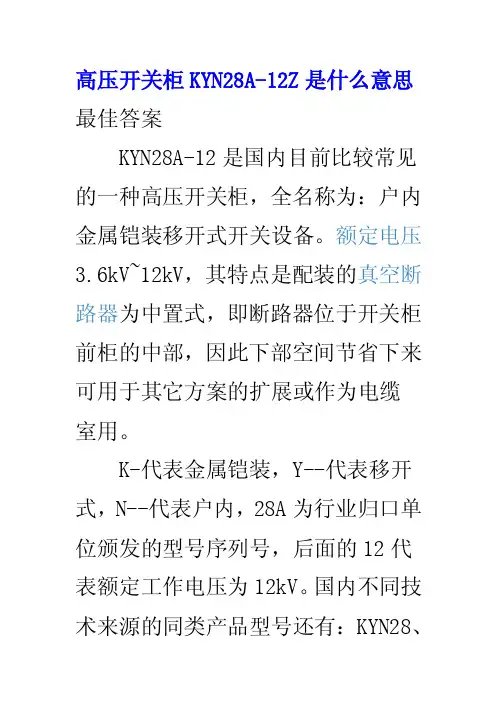

高压开关柜KYN28A-12Z是什么意思最佳答案KYN28A-12是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。
额定电压3.6kV~12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。
K-代表金属铠装，Y--代表移开式，N--代表户内，28A为行业归口单位颁发的型号序列号，后面的12代表额定工作电压为12kV。
国内不同技术来源的同类产品型号还有：KYN28、KYN96、KYN44等都是中置式开关柜。
此类产品在市场上很多，几乎每家做中压开关柜的厂家都生产这种开关柜，全国有几千家，价格差距都不大。
在西北地区比较常见的厂家有：天水长城开关厂、西电三菱、西安高压开关厂、陕西宝光等，但论质量，还是厦门地区的厂家质量比较有把握。
其他回答K--铠装式；Y--移开式；N-户内；28A 企业产品代号，12电压等级为12KV，Z供电方案号。
KYN28A-12型户内金属铠装抽出式开关设备，系3-12KV三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所和受电、送电及大型高压电动机起动等，实行控制保护，监测之用。
各项技术性能指标全部达到IEC60298和GB3906-91标准。
具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔离室、防止在带电时误合接地开关的联锁功能，实为一种性能优越的配电装置。
开关柜由固定的柜体和中置式可抽出部件（手车）两大部分组成。
柜体分四个单独的隔离室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠背成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
断路器可选用国产VS1、VY4型，或ABB公司VD4型。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。
开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。
2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
KYN28A-12高压开关柜技术说明一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）系由西安森源公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％。
3.海拔高度：1000m以下。
4.抗地震度：地震烈度不超过8度。
5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
KVN28A - 12型铠装移开式交流金属开关设备结构组成与安全应用说明一、结构安装及功能说明（一）、结构制造基本说明1 开关柜的柜体外壳和各功能隔板均采用厚度不低于2.5mm敷铝锌钢板栓接而成(提供的敷铝锌钢板的品牌、生产厂商及技术文件见投标文件附件)。
2 开关柜采用户内金属铠装移开式结构，由柜体和手车两部分组成，断路器手车采用中置式。
具有工作、试验、隔离、接地四个位置，每一位置均设有定位装置。
手车可以被轻易地拉出或插入。
选用的真空断路器开关安装在手车上。
3 开关柜应具有可靠的防止带负荷拉手车，防止误分、误合断路器，防止接地开关处在闭合位置时关合断路器，防止在带电时误合接地开关，防止误入带电隔室等“五防”功能。
4 开关柜上采用嵌入式方式安装智能型微机综合保护／监控单元。
5 防护等级：IP40，断路器门打开时IP20。
(二)、结构制造的特色优势1 开关柜在结构能保证设备的正常运行、监视和维护，能安全方便地进行各项维护工作,包括柜内元器件的检修和试验，故障的寻找和处理。
对于额定参数及结构相同而需要替代的元器件均能实现互换。
2 开关柜内均采用均匀电场和复合绝缘材料。
3 开关柜用敷铝锌钢板分隔成手车室、母线室、电缆室和低压室四部份。
分隔用的敷铝锌钢板部分均有效接地，具有与外壳相同的防护等级。
4 柜内任何可移开部件与固定部分的接触，在正常使用条件下，特别是在短路时，不会由于电动力的作用而被意外地分开。
5 外壳全部用敷铝锌钢板制成，结构与材料均具有足够的机械强度。
开关柜内的空气能顺畅流动，可有效防止冷空气在柜内的凝结，同时在故障时使其他有害气体顺畅排出。
6 柜体所有开启门，当断路器手车在开关柜内的工作位置、试验位置时，门均可关闭。
为了保证门的可靠接地，门与柜体之间均用铜编织导线连接。
开关柜门上设有机械强度与外壳相近的透明材料制造的观察窗，其内侧均有足够的电气间隙或防止静电屏蔽的措施。
7为了防止内部各故障或内部短路故障产生的压力对柜内设备的损坏，开关柜在顶部设置了泄压窗。
KYN28-12型铠装移开式 交流金属封闭开关设备襄樊金恒电气有限公司二OO七年四月十二日KYN28-12型铠装移开式交流金属封闭高压开关设备使用说明书一、概述KYN28-12型开关柜是一种防护型固定式金属封闭高压开关设备，广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
KYN28-12型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
用于接受和分配电能并对电路实行控制，保护及检测。
二、工作条件1、环境温度上限40℃，下限-15℃，高寒地区-25℃；2、相对湿度：日平均值≤95%；月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；海拔高度3000米以下。
4、安装地点垂直倾斜度不超过5°。
三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器分开。
真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
可装配国产的ZN63A—12系列及进口真空断路器，适用性强，可靠性高。
手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
高可靠的连锁装置，完全满足“五防”要求。
面门装有观察窗，可观察室内元件工作状态。
四、型号意义K Y N 28 — 1 2 —（Z）真空断路器额定电压（KV）设计序号户内移开式铠装五、维护和检修1、应保持配电间及柜体的干燥，清洁无杂物；2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；3、操作机构等器件活动部位应有干净的润滑油；4、断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；5、开关柜运行参数不得超过铭牌指定值；6、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表时真空泄漏严重禁止使用。
KYN28A-12铠装移开式金属封闭开关设备安装使用与维护手册XXXXXX设备有限公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；危险要特别注意说明书中标有这个危险标志的注意事项；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，我们将提供进一步的资询。
目录页码1.总则 4 1.1 概述 4 1.2 标准和规范 4 1.3 工作条件 4 1.3.1 正常工作条件 4 1.3.2 工特殊工作条件 4 1.3.3 注意事项 52 技术参数 5 2.1 电气参数 5 2.2 耐内部故障电弧性能 5 2.3 外形尺寸和重量 53 结构概述7 3.1 基本结构7 3.2 外壳和隔板7 3.3 开关柜内的小室7 3.4 防止误操作的联锁/保护84 运输和保管12 4.1 交付条件12 4.2 包装12 4.3 运输12 4.4 交货和中间保管135 开关柜的现场安装14 5.1 安装现场的一般要求14 5.2 配电室平面布置基本方案14 5.3 基础14 5.3.1 以配电室地板作为基础14 5.3.2 在混凝土地坪上的基础框架14 5.4 开关柜的安装与拼接15 5.5 母线的安装联接16 5.6 电力电缆和控制电缆的联接16 5.7 接地铜排的联接17 5.8 安装工作的收尾17目录页码6 开关柜的运行21 6.1 起动21 6.1.1 准备工作21 6.1.2 起动21 6.2 开关柜的操作22 6.2.1 断路器手车22 6.2.2 断路器23 6.2.3 接地开关23 6.2.4 电缆室门24 6.2.5 电气/机械的指示/监控装置247 维护25 7.1 概述25 7.2 检查和保养25 7.3 修理26 7.3.1 一般性修理26 7.3.2 更换元件27 7.4 备件27版权所有，禁止将本说明书的全部或部分，以任何形式提供给第三者。
KYN28-12 型铠装移开式交流金属封闭开关设备操作及维护手册目录一、前言 (2)二、产品简介及使用说明 (4)三、操作规程 (10)四、通电运行前的检查及调试 (18)五、开关柜的运行及事故处理 (20)六、开关柜的维护、检修 (24)附录一用户信息反馈单（仅供参考） (27)附录二高压开关柜检修报告（仅供参考） (28)附录三检修专用工具清单（仅供参考） (30)一、前言敬告1.严禁将该产品在超出其自身技术条件的情况下运行。
2.请严格遵照国家及地方颁布的安全操作规程。
3.请严格遵循本手册中的相关规定。
4.请妥善保管好本手册，以便操作、维护人员随时查阅。
确保本产品的操作、维护等工作仅由具有一定资格的专业人员承担，并对开关设备的正 确使用和安全运行负责。
概述****有限公司生产的 KYN28-12 型铠装移开式交流金属封闭开关设备(以下简称开关柜)，符合 GB3906、GB/T 11022、DL/T 404、DL/T 593、IEC298、IEC694、DIN. VDE0670 等标准及其它相关标准对该类产品的要求，具有完善的防误操作功能，技术水平先进，使用安全可靠。
开关柜内配置本公司生产的手车，也可采用其它公司生产的多种型号的手车。
在本手册中，我们力求全面、清晰地为您介绍 KYN28-12型开关柜的结构特征及联锁装置，并就该产品的操作规程及注意事项做出了较为详细的阐述。
而相关的一、二次元件设备的使用及维护在此手册中未作详细说明，敬请参阅相关样本或产品使用说明书。
如在使用本产品过程中，发现尚有不够完善之处，或是希望得到更多的信息与帮助，请认真填写《用户信息反馈单》，并及时与我们联系。
我们将尽最大努力满足您的需求，同时对您的支持和协作表示由衷的感谢！范围本手册规定了 KYN28-12型铠装移开式交流金属封闭开关设备的操作及维护的要求和工 作规范，以便使运行中的设备更加安全，并延长设备的使用寿命。
KYN28-12(Z)型铠装移开式交流金属封闭开关设备■概述KYN28-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz,.3.6~12Kv电力系统，用于接受和分配电能并对电路实行控制，保护及检测。
■符合标准GB3906（3～35kV交流金属封闭开关设备）。
GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。
■型号涵义■正常使用条件●周围空气温度：最高温度+40℃，最低温度-15℃；●湿度条件：日平均相对湿度：≤95％，日平均水蒸气压力不超过2.2kPa，月平均相对湿度：≤90％，月平均水蒸气压力不超过1.8 kPa；●海拔高度：3000m及以下；●地震烈度：不超过8度；●周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；●无经常性的剧烈振动场所；●在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂商协商。
■结构特点●开关设备结构见图1；●完全金属铠装，组装式结构，组合方案广；●柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；●可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；●手车设工作、实验位置，各位置均有定位和显示装置，安全可靠；●各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；●由专用运载车运送手车，操作轻便、灵活；●电缆室可安装多达9根单芯电缆；●高可靠的连锁装置，完全满足“五防”要求；●各高压室均有泄压通道，确保人身安全；●面门装有观察窗，可观察室内元件工作状态。
KYN28A-12高压开关柜技术说明一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）系由西安森源公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％。
3.海拔高度：1000m以下。
4.抗地震度：地震烈度不超过8度。
5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
铠装移开式交流金属封闭开关设备Metalclad removable indoor AC metal-enclosed switchgear equipmentKYN28A-12/1250深交所上市公司股票代码: 002168深圳市惠程信息科技股份有限公司Shenzhen Hifuture Information Technology Co.,Ltd.关于我们深圳市惠程信息科技股份有限公司成立于1999年，于2007年在深圳证券交易所中小企业板挂牌上市，证券代码: 002168。
经过20年的发展，公司已经形成高端智能制造和互联网综合服务两大业务板块双主业运营，双轮业绩驱动的发展态势。
高端智能制造领域，惠程以新型高分子电气绝缘材料技术为特色核心优势，致力于提供专业配网装备及综合解决方案，专业从事高可靠、全密闭、全绝缘、小型化新一代电气装备的研发、生产、销售、安装及配网综合解决方案。
产品包括成套开关设备、全密闭绝缘中低压电缆分接箱、电缆对接箱、硅橡胶电缆附件、可分离连接器、外置母线连接器、避雷器、电气接点防护罩等硅橡胶绝缘制品、APG环氧树脂产品、管型母线、SMC电气设备箱体等。
2001年公司被深圳市科学技术局认定为“深圳市高新技术企业”；2008年被认定为深圳市首批“国家级高新技术企业”。
公司与众多国内科研院所、国际知名企业保持着长期的技术交流与合作,在高端智能制造和绝缘材料技术方面始终保持着业内领先地位。
未来，惠程科技将保持高端智能制造业务持续发展，不断拓展产品和服务，紧跟国家泛在电力物联网发展方向，向智能电网、智能输配电系统，新能源智能化充电系统、光伏发电设备、新能源系统运营管理方向发展；积极创新发展互联网新兴业务，开发流量入口，扩大流量导入渠道,围绕客户提供综合性互联网服务，最终发展成为线上线下一体的互联网综合服务商。
惠程科技将通过不断优化产业结构，全面推进战略升级，寻求可持续健康发展，实现企业价值稳健增长，回报员工、股东和社会。
KYN28A-12高压开关柜技术说明一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）系由西安森源公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％。
3.海拔高度：1000m以下。
4.抗地震度：地震烈度不超过8度。
5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
开关柜被分隔成手车室、母线室、电缆室、继电器仪表室（低压室），每一隔室外壳均独立接地。
开关柜的门采用喷塑工艺，使其表面抗冲击、耐腐蚀，保证了外形的美观。
5.2手车手车骨架采用钢板经CNC机床加工后铆接而成。
手车与柜体绝缘配合，机械联锁，安全可靠灵活。
根据用途，手车可分为断路器手车、电压互感器手车、计量手车等等。
各类手车的高度与深度统一，相同规格的手车能互换。
手车在柜内有隔离试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。
各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于值班人员操作。
手车当需要移开柜体时，用一只专用转运车，就可以方便抽出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查，维护极方便。
5.3开关柜内的隔室开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。
各隔室防护等级都达到IP2X；除继电器室外，其他三隔室都分别有其泄压通道。
由于采用了中置式形式，电缆室位置大大增加，因此设备可接多路电缆。
（1）断路器隔室在断路器室安装了供断路器手车滑行的导轨。
手车能在工作位置、试验隔离位置之间移动。
活动帘板由金属板制成，安装在手车室的后壁上。
手车从隔离/试验位置移动至工作位置过程中，装在母线小室和电缆联接小室(电缆室)内的静触头盒上的静触头前的活动帘板自动地打开，反方向移动手车，活动帘板自动闭合，把静触头盒封闭起来，从而保障了操作人员不触及带电体。
手车在开关柜的门关闭情况下被操作，通过观察窗可以看到手车在柜内所处的位置，同时也能看到手车上的On（用以使断路器合闸/ OFF（用以使断路器分闸）按钮和ON/OFF机械位置指示器以及储能/释能状况指示器。
（2）可抽出式断路器手车车架是由钢板拼成的，手车上装有真空断路器和其他辅助设备。
带有弹簧触子系统的一次动触头由臂杆装在断路器的出线端子上，断路器的操动机构的控制按钮和分合闸文职指示等均设在手车面板上，以方便操作。
手车进入开关柜内到达隔离验位置时，手车外壳与开关柜接地系统可靠接通，仪表保护和控制线路也通过二次插头与开关柜联通。
手车移至工作位置时，接通除断路器外的一次回路。
（3）母线隔室母线从一个开关柜引至另一个开关柜，通过分支母线和静触头盒固定。
主母线与联络母线为矩形截面的圆角铜排。
用于大电流负荷时需要用二根矩形母线。
全部母线用热缩套管覆盖。
扁平的分支线通过螺栓接线与静触头盒主母线相连接。
母线穿越开关柜隔板处用绝缘套管支撑，如果柜内出线内部故障电弧，能防止母线贯穿熔化，保证事故不致蔓延到邻柜，并避免主母线因电动力的作用而变形。
（4）电缆隔室电缆隔室的后壁可安装电流互感器，电压互感器，接地开关，电缆室内也能安装避雷器。
手车和水平隔板移开后，施工人员就能从正面进入开关柜安装电缆，在电缆室内设有特定的电缆连接导体，可并接1-6根单蕊电缆，同时在其下部还配制可拆卸的金属封板，以确保现场施工的方便。
（5）仪表隔室仪表隔室内可装继电保护元件、仪表、带电监察指示器以及特殊要求的是二次设备。
控制线路敷设在足够空间的线槽内，并有金属盖板，左侧线槽是为控制小母线的引进和引出预留的，开关柜自身内部的二次线敷设在右侧。
仪表隔室的侧板上还留有小母线穿越孔位以便施工。
5.4防止误操作联锁装置开关柜具有可靠的联锁装置，为操作人员与维护人员提供可靠的安全保护，其作用如下：（1）手车从工作位置移至隔离/试验位置后，活动帘板将静触头盒隔开，防止误入带电隔室。
检修时，可用挂锁将活动帘板锁定。
（2）断路器处于合闸状态时，手车不能从工作位置拉出或从隔离/试验位置推至工作位置；断路器的手车已充分锁定试验位置或工作位置才能被操作。
（3）接地开关仅在手车处于隔离/试验位置及柜外时才能被操作，当接地开关处于合闸状态时，手车不能从隔离/试验位置退至工作位置。
（4）手车在工作位置时，二次插头被锁定不能拔开。
5.5压力释放装置在手车室、母线室和电缆室的上方均设有压力释放装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装配的压力释放金属板将被自动打开释放压力和排泄气体，以确保操作人员和开关柜的安全。
5.6二次插头与手车的位置联锁开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的。
二次插头的动触头通过一个尼龙波纹管与手车相连，二次静触头座装设在开关柜断路器隔室的右上方。
手车只有在试验/隔离位置时，才能插上和解除二次插头，手车处于工作位置时于机械联锁作用，二次插头被锁定，不能解除。
断路器手车在二次插头未接通之前仅能进行分闸，由于断路器手车的合闸机构被电磁锁定，所以无法使其合闸。
5.7带电显示装置开关柜内设有带电显示装置。
该装置由高压传感器和可携带式显示器两部分组成。
传感器安装在母线或馈线侧，显示器的插接口安装在开关柜低压隔室上，当需检测ABC三相是否带电时，可将携带式显示器的插头插入L1L2L3接口，如果显示器动作，则表示母线或馈线侧带电，反之，则说明不带电。
同时也能作为相序检测器或电光指示器，其作用也是检测高压侧上否带电。
5.8防止凝露和腐蚀在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险。
在断路器和电缆室内分别装设加热器，以便在上述环境中使用和防止腐蚀发生。
5.9接地装置在电缆室内单独设有5×40mm的接地铜排能贯邻相邻的开关柜，并与柜体良好接触。
此接地排供直接接地之元器件使用。
同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员及柜体安全。
六、开关设备的安装1.按工程需要与图纸标明，将开关柜运至他们特定的位置，如果一排较长的开关柜排列（为10台以上），拼柜工作应从中间部位开始。
2.用特定的运输工具如吊车或叉车，严禁用滚筒撬棍。
3.从开关柜内抽出断路器手车，另放别处妥善保管。
4.在母线隔室前面松开固定螺栓，卸下垂直隔板。
5.松开断路器隔室下面水平隔板的固定螺栓，并将水平隔板卸下。
6.松开和移去底板。
7.从开关柜左侧控制线槽移去盖板1、2。
右前方控制线槽板亦同时卸下。
8.在基础上一个接一个安装开关柜，包括水平和垂直两个方面，开关柜安装不平度不得超过2mm。
9.当开关柜完全组合（拼接）好后，可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢。
七、母线安装开关设备中的母线采用矩形母线，且分段形式，当选用不同电流时所选用的母线只是数量规格不一，因而在安装时必须遵照下列的步骤：1.用清洁干燥的软布擦楷母线，检查绝缘套管有否损伤，在连接部位涂上导电膏或者中性凡士林。
2.一个柜接一个柜地安装母线，将母线段和对应的分支小母线接在一起栓接时应插入合适的垫块，用螺栓拧紧。
八、开关设备的接地装置1.用预设的连接板将各柜的主接地母线连接在一起。
2.在开关柜内部联接所有接地的引线。
3.将接地闸刀的接地线与开关柜主接地母线联接。
4.将开关柜主接地母线与接地网相连九、开关设备安装后的检查当开关设备安装就位后，清楚柜内设备上的灰尘杂物，然后检查全部紧固螺栓有无松动，接线有无脱落。
将断路器在柜中推进，推出，并进行分合闸动作，观察有无异常，将仪表的指针调整到零位，根据线路图检查二次接线是否正确。
对继电器进行调整，检查联锁是否有效。
十、开关设备的使用与维护1.开关柜在运行中，操作人员除应遵守有关规程外，还应注意以下问题：1.1操作程序虽然开关设备设计有保证开关设备各部分操作程序正确的联锁，但是操作人员对开设备各部分的推入和退出，仍应严格按操作规程和本技术文件的要求进行，不应随意操作，更不应在操作受阻时，不加分析强行操作，否则，容易造成设备损坏，甚至引起事故。
1.1.1无接地开关的断路器柜的操作a.将断路器可移开部件装入柜体：断路器小车准备由柜外推入柜内前，应认真检查断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或开关内，确认无问题后将小车装在转动车上并锁定好。
将转运车推到柜前，把小车升到合适位置，将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后，打开断路器小车的锁定钩，将小车平稳推入柜体内同时锁定。
当确认已将小车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。
b.小车在柜内操作：小车在从转运装入柜体后，即处于柜内断开位置，若想将小车投入运行，首先使小车处于试验位置，应将辅助回路插头插好，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对小车进行电气操作试验，若想继续进行操作，首先必须把所有柜门关好，用钥匙插入门锁孔，把门锁好，并确认断路器处于分闸状态（见d条）。
此时可将手车操作摇把插入中面板上操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。
