10kV金属铠装型移开式高压开关柜

10KV开关柜技术要求10KV开关柜技术要求1 总则本技术要求适⽤于 10kV⾦属铠装封闭型移开式中置柜。

投标者须仔细阅读包括本技术规范书在内的招标⽂件中的所有条款，投标者提供货物的技术规范应符合投标⽂件所规定的要求。

投标者应⽣产过多批次符合招标⽂件所规定要求的产品，并已安全⽆故障运⾏三年以上。

投标者所提供的产品，其⽣产⼚家应具备相应产品的型式试验合格证，产品鉴定证书，型号使⽤证书，具有合法的⽣产许可资格。

1.1 标准合同设备应适⽤以下最新版的国家标准：GB311.1 ⾼压输变电设备的绝缘配合GB311.2-311.6 ⾼电压试验技术GB5582 ⾼压电⼒设备外绝缘污秽等级GB11022 ⾼压开关备通⽤技术条件GB1984 交流⾼压断路器GB1985 交流⾼压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流⽆间隙⾦属氧化物避雷器GB8287 ⾼压⽀柱瓷绝缘⼦GB/T16927.1 ⾼压试验技术GB7354 局部放电测量DL/T404 户内交流⾼压开关柜订货技术条件DL/T593 ⾼压开关设备的共⽤订货技术导则DL403 10-35千伏户内⾼压真空断路器订货技术条件以上标准有不⼀致处以标准较⾼者为准。

1.2 投标书中应提供的资料投标者应在投标书中提供下列技术⽂件资料：1.2.1产品两部鉴定证书1.2.2 产品型号使⽤证书1.2.3 技术数据表和有关技术资料.1.2.4 型式试验报告1.2.5 同类设备的成功供货记录(具有设备简要参数、安装地点名称、投运时间、运⾏情况的记录)。

1.2.6 与评标有关的其他技术⽂件资料1.3 备品备件投标商应提供随设备配备的备品备件，并列⼊附录1。

1.4 技术⽂件为满⾜施⼯图设计需要，中标商在签订合同后向买⽅和设计部门提供下列技术⽂件资料。

1.4.1 外形尺⼨图及有关说明1.4.1.1 图中应标明组装后⾼压开关柜的外形尺⼨，设备的重⼼位置与总重量、固有频率。

10k V高压柜技术参数及要求副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。

三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。

微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。

制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。

制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。

2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。

高压开关柜KYN28-10技术说明书KYN28金属铠装中置式开关柜是目前最先进的10KV高压开关柜,产品技术成熟，近几年新上10KV配电室80%采用KYN28。

它主要适用于交流50HZ、3-12KV的电力系统，柜体采用先进的加工工艺精制而成。

广泛用于发电厂厂用电配电系统，中小型发电机主开关，工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机启动等实行控制和监控之用。

我公司是KYN28-10高压开关柜的专业生产厂家，技术力量雄厚，为众多的企事业单位提供了品质优良的开关柜。

1、KYN28的主要产品特点柜体主要采用2MM的敷铝锌板，框架采用国际上流行的板材全拼装无焊接最新技术，配备国际上最流行的FMS数控机床全自动加工生产线，实现柜体的工厂精密加工制造，柜体外表面无需喷漆防护壳保证用户在20年内免维护。

结构安全可靠，各功能区均按金属铠装全密封设计，能有效的抑制可能发生的燃弧蔓延，完备的“五防”功能，最大限度的保证人身安全。

2、高压真空断路器主要有ABB的VD4（进口），天津万控的VS1（国产）。

3、10KV高压开关柜技术数据（1）母线额定电流（2）额定电流（3）最高工作电压12KV（4）额定短路开断电流20、25、31.5、40、50KA （5）额定频率50HZ（6）额定绝缘水平：1MIN 工频耐受电压42KV额定冲击耐受电压（全波）75KV （7）额定动稳定电流63KA（8）额定热稳定电流/时间25KA/4S 4、10KV高压真空断路器技术数据（VD4/VS1）（1）额定电流（2）额定电压10KV（3）最高工作电压12KV（4）额定短路开断电流20、25、31.5、40、50KA （5）额定短路关合电流（峰值）50、63、80、100、125KA （6）额定热稳定电流/时间25KA/4S（7）额定动稳定电流80KA（8）额定操作顺序分—0.3S—合分—180S—合分（9）额定短路开关次数50次（10）机械寿命10000次（11）合闸时间40—80MS/35-70MS（12）分闸时间35—60MS/20-50MS （13）控制回路电压DC220V（14）额定绝缘水平：1MIN 工频耐受电压42KV雷击冲击耐受电压（全波）75KV5、高压柜、及高压电机启动柜的一般技术规范（1）KYN-10高压柜为金属铠装移开式封闭开关柜，满足相关标准要求，具备“五防”的要求（2）柜体采用高强度抗腐蚀的敷铝锌钢板，有特殊的抗铆螺钉拴接而成，坚固耐用，整个柜体无焊接，采用专业生产流水线加工制作（3）开关柜抽出式结构的推进、抽出灵活方便，对仪表小室无冲击影响，相同容量的开关抽出结构有互换性。

XX电网公司XX供电局XX市35kVXX变电站新建工程10kV高压开关柜技术协议XX设计院XX公司2011年月10kV 高压开关柜（35kV及以下变电站技术协议通用部分）本协议对应的专用技术目录表一：10kV金属铠装移开式高压开关柜设备目录备注：1、柜内电流互感器测量及计度需配抽头，保护级不配抽头。

2、柜内主母线额定电流选择1000A。

3、乙方应按三种不同种类的固封式真空断路器、互感器分别报价。

4、开关柜内每项设备应分别单独报价，其中开关柜内电流互感器按准确级次5P30 、5P30 、0.5S/0.2、0.5SS/0.2S分别单独报价。

- -510kV高压开关柜采购标准1 总则1.1本技术协议书主要用于XX电网公司城农网建设改造工程10kV铠装固定式/移开式金属封闭高压开关柜（以下简称“设备”）的协议签订，包括开关柜、柜内所有设备及封闭母线桥等。

本技术协议书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。

1.2 乙方应按开关柜不同设备配置及相关技术要求等进行报价，乙方的报价应为不同柜型的单价，对柜内的主要设备（断路器、电流互感器、隔离开关、避雷器、电压互感器等）也分别报价，封闭母线也应按单价报列，并应对报价的适用范围进行说明。

乙方中标后，甲方有权根据具体工程的需要对局部技术要求提出更改，若不涉及主要技术参数的修改，乙方不应对中标单价提出更改。

具体工程的技术要求以相应工程的技术协议为准。

1.3本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本协议书和国家标准的优质产品。

1.4技术协议文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应技术协议书的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术协议书的要求。

1.5乙方(包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。

10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。

其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。

本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。

开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。

断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。

隔离开关采用GN30—10旋转式隔离开关系列产品。

2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。

高压开关柜执行质量标准(工艺守则)1 基本参数和性能1.1 开关柜的型式户内型，10kV金属铠装移开式中置开关柜（KYN28-10）。

1.2 额定电压10kV1.3 额定频率50Hz1.4 额定电流1250A~1600A1.5 额定短路开断电流31.5kA1.6 额定短路关合电流80kA1.7 额定动稳定电流80kA1.8 额定热稳定电流（4s）31.5kA1.9 额定绝缘水平1.9.1 柜体及开关设备主绝缘的工频及雷电冲击耐受电压水平（1）海拔高度H ≤2000m时:雷电冲击耐受电压：相对地、相间 75kV(峰值)，断口间 85kV(峰值)；1min工频耐压：相对地、相间 42kV(有效值)，断口间 48kV(有效值)。

（2）开关柜进行绝缘试验时，至少应有一台手车断路器留在柜中进行整体耐压试验。

凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，必须提供工频及冲击电压最大耐受值。

主回路带电部分对绝缘隔板、活门的内表面之间，应能承受150％额定电压的作用。

1.9.2 二次回路1min工频耐压 2kV（方均根值）。

1.10 单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数值：（适用于海拔高度H ≤2000m时；）导体至接地间净距 125mm不同相的导体之间净距 125mm导体至无孔遮栏间净距 155mm导体至门间净距 155mm导体至网状遮栏间净距 225mm若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。

绝缘外表面对金属接地部分的空气净距离不小于70mm，相间空气净距离不小于65mm。

在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙，相间或相对地间空气净距离不小于65mm，绝缘板应为阻燃材料制成。

相间绝缘隔板应设置在中间位置。

在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。

房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、GG-1A（F）、2、XGN、3、HXGN、4、JYN、5、KYN柜型号介绍1、GG-1A（F）适用范围GG-1A（F）型防误高压开关柜分户内固定式、具有防误操作闭锁装置的高压开关柜。

适用于三相交流50Hz单母线和单母线分段系统，作为接受与分配额定电压3-10千伏，额定电流最大至1000A，10KV额定开断电流最大至31.5kA。

用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

GG-1A型高压开关柜上加装闭锁装置而成满足能源部提出的“五防”要求，即：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

因本柜是原GG-1A型高压开关柜改进后的产品，所以其使用范围、柜体结构、技术参数和一次线路方案，基本同于原GG-1A型高压开关柜。

2、型号及其含义G G— 1 A (F)G：（高压开关柜）G：（固定柜）－1：（设计序号）A：（改型）(F)：（防误型）3、使用环境1、环境温度：户内上限+40℃，下限-25℃，允许在-30℃时储运；2、海拔高度：不超过1000m；3、相对湿度：不大于90%（±25℃时）；4、地震烈度：不超过8度；5、没有导电尘埃足以能腐蚀金属和破坏绝缘的气体的场所；6、无火灾、爆炸危险的场所；7、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

高压开关柜执行质量标准文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）高压开关柜执行质量标准(工艺守则)1 基本参数和性能开关柜的型式户内型，10kV金属铠装移开式中置开关柜（KYN28-10）。

额定电压10kV额定频率50Hz额定电流1250A~1600A额定短路开断电流额定短路关合电流80kA额定动稳定电流80kA额定热稳定电流（4s）额定绝缘水平柜体及开关设备主绝缘的工频及雷电冲击耐受电压水平（1）海拔高度H ≤2000m时:雷电冲击耐受电压：相对地、相间 75kV(峰值)，断口间 85kV(峰值)；1min工频耐压：相对地、相间 42kV(有效值)，断口间 48kV(有效值)。

（2）开关柜进行绝缘试验时，至少应有一台手车断路器留在柜中进行整体耐压试验。

凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，必须提供工频及冲击电压最大耐受值。

主回路带电部分对绝缘隔板、活门的内表面之间，应能承受150％额定电压的作用。

二次回路1min工频耐压 2kV（方均根值）。

单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数值：（适用于海拔高度H ≤2000m时；）导体至接地间净距 125mm不同相的导体之间净距 125mm导体至无孔遮栏间净距 155mm导体至门间净距 155mm导体至网状遮栏间净距 225mm若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。

绝缘外表面对金属接地部分的空气净距离不小于70mm，相间空气净距离不小于65mm。

在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙，相间或相对地间空气净距离不小于65mm，绝缘板应为阻燃材料制成。

相间绝缘隔板应设置在中间位置。

在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。

若使用复合绝缘材料需采用相应绝缘等级的阻燃热缩绝缘材料，其老化寿命不小于10年;柜中各组件及其支撑绝缘件的外绝缘爬电比距：纯瓷绝缘≥18 mm/kV；有机绝缘≥20mm/kV。

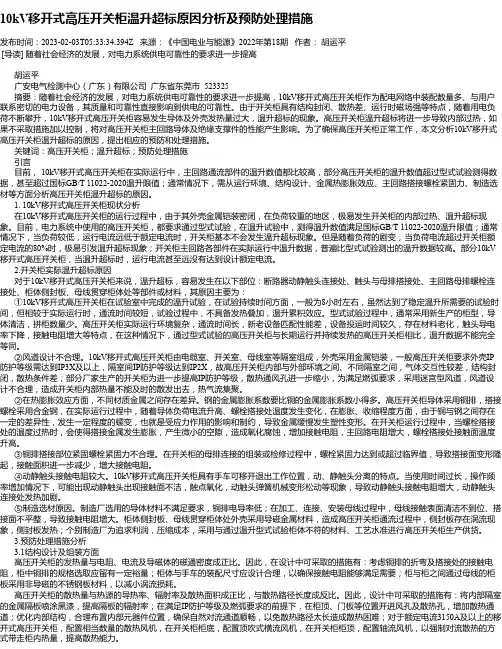

10kV移开式高压开关柜温升超标原因分析及预防处理措施发布时间：2023-02-03T05:33:34.394Z 来源：《中国电业与能源》2022年第18期作者：胡运平[导读] 随着社会经济的发展，对电力系统供电可靠性的要求进一步提高胡运平广安电气检测中心（广东）有限公司广东省东莞市 523325摘要：随着社会经济的发展，对电力系统供电可靠性的要求进一步提高，10kV移开式高压开关柜作为配电网络中装配数量多、与用户联系密切的电力设备，其质量和可靠性直接影响到供电的可靠性。

由于开关柜具有结构封闭、散热差、运行时磁场强等特点，随着用电负荷不断攀升，10kV移开式高压开关柜容易发生导体及外壳发热量过大，温升超标的现象。

高压开关柜温升超标将进一步导致内部过热，如果不采取措施加以控制，将对高压开关柜主回路导体及绝缘支撑件的性能产生影响。

为了确保高压开关柜正常工作，本文分析10kV移开式高压开关柜温升超标的原因，提出相应的预防和处理措施。

关键词：高压开关柜；温升超标；预防处理措施引言目前， 10kV移开式高压开关柜在实际运行中，主回路通流部件的温升数值都比较高，部分高压开关柜的温升数值超过型式试验测得数据，甚至超过国标GB/T 11022-2020温升限值；通常情况下，需从运行环境、结构设计、金属热膨胀效应、主回路搭接螺栓紧固力、制造选材等方面分析高压开关柜温升超标的原因。

1. 10kV移开式高压开关柜现状分析在10kV移开式高压开关柜的运行过程中，由于其外壳金属铠装密闭，在负荷较重的地区，极易发生开关柜的内部过热、温升超标现象。

目前，电力系统中使用的高压开关柜，都要求通过型式试验，在温升试验中，测得温升数值满足国标GB/T 11022-2020温升限值；通常情况下，当负荷较低，运行电流远低于额定电流时，开关柜基本不会发生温升超标现象。

但是随着负荷的剧变，当负荷电流超过开关柜额定电流的80%时，极易引发温升超标现象；开关柜主回路各部件在实际运行中温升数据，普遍比型式试验测出的温升数据较高。

10KV金属铠装中置式开关柜技术规范1、概述1.1项目名称项目。

1.2项目说明此招标项目10kV高压配电装置一套，本套10kV高压配电装置采用金属铠装中置式开关柜，共台。

含配套的微机保护装置与后台控制系统。

2、投标总体要求2.1投标说明：投标方所提供的设备应能满足生产工艺要求，并对所提供系统的设备质量、技术性能指标、节能降耗指标、生产能力、加工周期负责，对所提供的设备及部件的安装指导、调试及售后服务完全负责。

并且应具有技术先进、设备运行可靠、工艺完善和生产成熟等特点。

2.2要求卖方提供设备的制造厂应获得ISO9001资格认证证书。

2.3 投标者应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款。

投标者提供货物的技术规格应符合招标文件提出的要求。

投标者也可以推荐符合招标文件规定的类似定型货物，但必须提供详细的技术规范偏差。

2.4本技术标书要求的工作范围包括：本技术标书的目的不是列出设备的全部细节，但卖方应提供高质量的、完整的投标设备及其附件，以满足本技术标书的要求及工程设计、制造标准。

2.5本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和有关国家标准的优质产品。

2.6若卖方没有以书面形式对本技术条件提出异议，则意味着卖方提供的设备完全符合本技术条件和国家标准要求；如有异议，不管多小，都应在投标书中以“对技术条件的意见和同技术条件的差异”为标题的专门章节中说明。

3、交货期及交货地点3.1交货期为：见商务合同。

3.2交货地点：见商务合同。

3.3交货数量：见设备名称、规格及技术要求。

3.4交货方式：见商务合同。

3.5运输方式：见商务合同。

4、规格及技术要求4.1设备制造应遵守下列标准：1) GB11022-89《高压开关设备通用技术条件》2) GB1984-89《交流高压断路器》3) GB1985-89《交流高压隔离开关和接地开关》4) GB1207-97《电压互感器》5) GB1208-97《电流互感器》6) GB11032-89《交流无间隔金属氧化锌避雷器》7) GB763-89《交流高压电器在长期工作时的发热》8) GB2706-89《交流高压电器动、热稳定实验方法》9) GB3309-89《高压开关设备在常温下的机械实验》10) GB7354-89《局部放电测量》11) GB/13540-92《高压开关设备抗地震性能试验》12) JB/T6461-92《交流高压接地开关开合感应电流试验》13) JB/T6461-92《交流高压开关开合母线转换电流试验》14) GB3906-91《3～35kV交流金属封闭开关设备》15) GB50062-92《电力装置的继电保护和自动装置设计规范》16) DL402-91《交流高压断路器订货技术条件》17) DL403-91《10 35kV户内高压断路器订货技术条件》18) IEC298(1990)《1kV以上50 kV及以下交流金属封闭开关设备和控制设备》19)《电力装置的继电保护和自动装置设计规范》GB50062－9220)《静态继电保护及安全自动装置通用技术条件》DL478－9221）IEC60056 交流高压断路器22）IEC60129 交流隔离开关和接地开关23) IEC60694 交流高压开关与控制设备的通用条款24) IEC60044-1 电流互感器25) IEC60044-2 电压互感器未列出之标准应按中华人民共和国国家标准（GB）或国际电工标准（IEC）及行业标准规范执行。

10KV高压开关柜的分类、种类、常见的型号1、10KV高压开关柜的分类：10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

如JYN2-型高压开关柜。

b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如：KYN28A-型高压开关柜。

c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。

如XGN2-型高压开关柜。

d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。

如GG-1A(F)型高压开关柜。

常用10KV高压开关柜型号2、10KV高压开关柜的种类10KV高压开关柜如果按种类来分的话，可分为中置柜、环网柜、箱变、四大类。

a、中置柜。

中置柜全称为金属铠装中置移开式开关设备。

属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。

常见的10KV中置柜型号有KYN-28、KYN44-12等。

10KV高压中置柜ｂ、环网柜。

环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

10KV环网柜c、箱变。

箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

10KV箱变3、常见的10KV高压开关柜型号ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。

XX 电气产品股份有限公司IOKV 高压开关柜技术规格及参数与说明一、概述KYN28型户内金属铠装抽出式开关柜系中压开关设备，它适用于3-10千伏三相交流50HZ 电力系统，用于接受和分配电能并对电路实行控制，保护及监测之用。

额定电压设计序号户内移开式金属铠装式 三、使用环境 1＞环境温度：最高温度+40°C,最低温度一10℃； 2、环境湿度：日平均相对湿度(95%,月平均相对湿度(90%；3、海拔高度：2000m 以下；4、抗地震度：地震烈度不超过8度；5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染，无剧烈震动的场所；6、如有特殊要求，请另外协商。

四、结构特点：1、开关柜按设计要求：整体由柜体和中置式可抽出部件两大部分组成。

柜体是选用进口敷铝锌钢板，经计算机数控(CNC)机床加工，并采用多重折边工艺，柜体为组装式结构，采用拉钾螺母和高强度的螺栓联结而咸。

使整个柜体具有很强的抗腐蚀与抗氧化能力，具有重量轻机械强度高、装配精度高、外形美观。

柜体分割为四个独立小室，外壳防护等级为IP4X,当断路器室门打开时防护等级为IP2X,并且有架空进出线。

电缆进出线等功能方案。

2、手车：手车骨架也采用薄钢板经数控机床加工后组装而成。

手车与柜体的绝缘配合及机械连锁安全、可靠、灵活，根据用途不同手车分；断路器手车、电压互感器手车、计量手车、隔离手车。

各类手车按模数、积木式变化。

同规格手车可以自由互换。

二、 产品型号和含义Y N 28 = 12 T T T -3、小室：开关柜主要电器元件都有其独立小室，即：断路器手车室.母线室、电缆室、继电器仪表室，各空间防护等级都达到IP2X,除继电器室外其它三个小室都有其泄压通道。

4、防止误操作连锁装置：开关柜内装有安全可靠的连锁装置，完全满足五防要求。

5、在断路器手车室、母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现内部压力升高，顶部装置的泄压金属板被自动打开，释放压力和排放气体，确保操作人员和开关柜安全。

1 总则1.1 本设备技术规范书适用于某某公司35kV 变电站工程10kV 铠装中置式交流金属封闭开关柜。

它提出了该设备和功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜,由买卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》DL/T404 《户内交流高压开关柜订货技术条件》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》DL/T539 《户内交流高压柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》2.2环境条件2.2.1 周围空气温度最高温度：+40 ℃最低温度：-25 ℃最大日温差：25 K2.2.2 海拔高度: 1000 m2.2.3环境相对湿度:日平均：95 %月平均：90 %2.2.4 地震烈度: 7 度水平加速度：0.15 g垂直加速度：0.10 g2.2.5污秽等级：III 级2.3 工程条件2.3.1 系统概况2.3.1.1 系统电压10 kV2.3.1.2 系统最高电压12 kV2.3.1.3 系统额定频率50 Hz2.3.1.4 系统中性点接地方式不接地2.3.2 安装地点户内2.3.3 接线方式单母线分段2.3.4 其他要求：柜内所有设备为加强绝缘型, 其泄漏比距应≥ 3.1cm/kV ）。

35kV输变电工程10kV金属铠装移开式封闭开关柜（小型式）技术规范2015年11月目录1. 总则 (1)1.1. 一般规定 (1)1.2. 卖方应提供的资格文件 (1)1.3. 工作范围 (2)1.4. 对设计图纸、说明书和试验报告的要求 (3)1.5. 标准和规范 (5)1.6. 必须提交的技术数据和信息 (6)1.7. 专用工具与仪器仪表 (6)1.8. 安装、调试、性能试验、试运行和验收 (7)2. 使用条件 (7)3. 技术参数和性能要求 (7)3.1. 技术参数 (7)3.2. 结构要求 (7)4. 试验 (13)4.1. 型式试验 (13)4.2. 例行试验 (13)4.3. 现场试验 (14)5. 质量保证及管理 (14)6. 技术服务、设计联络、工厂检验和监造 (15)6.1. 技术服务 (15)6.2. 设计联络 (16)6.3. 在卖方工厂的检验和监造 (17)7. 成品包装、运输及交货 (19)7.1. 包装要求 (19)7.2. 装运及交货 (19)8. 供货范围 (19)9. 主要原材料及附件产地 (19)附录A 使用条件 (22)附录B 技术参数表 (23)附录C 技术偏差表 (23)附录D 备品备件、专用工具和仪器仪表 (29)1.总则1.1.一般规定1.1.1.卖方必须有权威机关颁发的ISO–9001质量保证体系的认证书。

卖方（包括分包厂）应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有3站3年以上的商业运行经验。

在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施；或与其进行技术合作或对其进行技术支持的厂商具有上述业绩，并提供相应的技术合作或技术支持的书面证明材料。

如发现有失实情况，招标方有权拒绝该投标。

1.1.2.本规范书提出了对12kV金属铠装移开式封闭开关柜（简称开关柜）本体及其附属的技术参数、性能、结构、试验等方面的技术要求。

副井地面110/35/10kV 变电站10kV 金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011 年11 月22 日副井地面110/35/10kV 变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准:GB311.1高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582高压电力设备外绝缘污秽等级GB11022高压开关设备通用技术条件GB1984交流咼压断路器GB1985交流咼压隔离开关和接地开关GB1207电压互感器GB1208电流互感器GB11032交流无间隙金属氧化物避雷器GB8287咼压支柱瓷绝缘子GB/T16927.1咼压试验技术GB7354局部放电测量DL/T404户内交流咼压开关柜订货技术条件DL/T593高压开关设备的共用订货技术导则DL40310-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。
