KYN28A-12型金属铠装移开式开关柜

KYN28A-12型金属铠装移开式开关设备一、结构介绍：KYN28A-12型金属铠装移开式开关设备，分为柜体和可抽出部件（简称手车）两大部分。

1、柜体部分柜体由：仪表室、断路器隔室、母线室、电缆隔室四个相对独立小室组成；相互之间完全隔开，如果柜体内部出现故障电弧，能阻止事故蔓延到邻柜，并能保障母线的机械强度。

2、手车手车框架系用薄钢板经数控机床加工后经铆、焊而成。

根据用途，手车分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。

手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位机构，以保证手车处于以上位置时不能随便移动、而移动手车时必须解除连锁；二、各小室功能介绍1、断路器隔室断路器隔室在开关柜的前中部，断路器隔室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在试验位置和工作位置之间移动。

活门由金属板制成（2000A以上为绝缘板），安装在手车室的后壁上。

手车从试验位置移动至工作位置过程中，活门自动打开，反方向移动手车时活门则自动闭合，从而保证了操作人员不触及带电体。

手车能在柜门关闭的情况下被操作，通过柜门上观察窗可观看到手车在柜内所处的位置，同时也能观看到断路器手车的合、分闸状态及机构储能状态指示。

2、母线室母线室在开关柜的后上部，主母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。

扁平的分支母线由螺栓连接于静触头盒和主线，不需要任何其它的线夹或绝缘子联接。

当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘端帽封装。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

3、电缆隔室电缆隔室的后壁可安装电流互感器、接地开关，电缆室内可安装避雷器。

当手车和水平隔板移开后，施工人员就能正面进入开关柜内安装电缆，在电缆隔室内设有特定的电缆连接导体，同时在其下部还配制可卸金属封板或不锈钢板，以确保现场施工的方便。

1
2
2
2
2
3
3
1
1
1
联络（右）
联络（右）
联络（左）
联络（左）
联络（右）
联络（右）
主开关额定电流 1600A 以上，则柜宽为 1000mm
- 13 -
方案号
一 次 接 线 方 案
KYN28 产品手册
013
014
015
016
017
018
柜体尺寸
(W×D×H)
额定电流(A)
真空断路器
SEM/VD4/VS1
-4-
本开关柜还可以在接地开关操作机构上加装 电磁铁锁定装置以提高可靠性，其订货按用户的 需求选择。
◆ 压力释放装置
在断路器手车室、母线室和电缆室的上方均 设有泄压装置，当断路器或母线发生内部故障而 产生电弧时，开关柜内部气压升高，装设在门上 的特殊密封圈把柜前封闭起来，顶部的泄压金属 板将被自动打开，压力和气体被释放，确保了操
- 11 -
附录一
KYN28 产品手册
方案应用实例（一）
方案应用实例（二）
- 12 -
附录二 主接线方案
KYN28 产品手册
方案号
001
002
003
004
005
006
一 次 接 线 方 案
柜体尺寸
(W×D×H)
额定电流(A)
真空断路器
SEM/VD4/VS1
一
电流互感器
次
LZZBJ9-10
主 要 设
630～3150
1
1
800×1500×2340 1000×1500×2340
1
800×1500×2340 1000×1500×2340

KYN28A-12下压开关柜支配及参数整定之阳早格格创做调试部弛伟一、KYN28A-12 户内接流金属铠拆抽出式开关柜主要一次器件：下压真空断路器（脚车式VD4、VS1）、电压互感器、电流互感器、整序电流互感器、戴电指示器、接天开关、躲雷器等.1）通电前准备处事1、先对付搞佳下压头子的下压线举止耐压考查，正在考查完毕后按典型接佳线2、查看接线是可切合典型，下压线的天线是不克不迭从整序互感器中单背脱过3、查看天线有不稳当接天，不克不迭是只把天线接到下压柜或者变压器中壳上4、丈量接进电压互感器的三相电阻阻值是可平常，三相之中是可有接天局里5、按图纸查看统造线路是可精确，沉面注意下压变压器的超温跳闸旗号是可接到下压柜中6、断开统造空开，待上电查看电压无误再合上2）收电、断电、检建支配步调：收电支配（关柜门→分接天开关→断路器至处事位子→合断路器）1．将断路器脚车从转运车上移至柜内，即处于真验断开位子；2．将二次插头插佳，此时可对付断路器举止支配考查；3．将所有柜门关关，确认断路器处于分闸状态；4．拔出接天开关支配脚柄顺时针转动，分断接天开关；5．抽出接天开关支配脚柄，支配心启片弹起启关接天开关支配孔；6. 此时先不要接通主回路，先支配里板上“分合闸统造”开关举止合闸，尝试所有“紧停”按钮，分闸开关及变压器超温跳闸是可平常；7．拔出断路器脚车摇把，顺时针转动摇把曲至到位，此时主回路接通，断路器脚车处于处事位子；8．支配里板上“分合闸统造”开关举止合闸支配.（若已储能则将储能开关旋“自动”位子，先储能后合闸支配；合闸支配后自动储能）9．正在断路器合闸后让变压器通电5分钟，而后支配里板上的“分合闸统造”开关举止分闸，让变压器断电5分钟10. 沉复步调9让变压器反复通断电3次.断电、检建支配（分断路器→断路器至真验位子→合接天开关→开柜门）1．支配里板上“分合闸统造”开关，使断路器分闸；2．拔出断路器脚车摇把，顺时针转动摇把使断路器脚车退至考查位子，此时主回路断开，活门关关；3．压下接天开关支配心启片，拔出接天开关支配脚柄顺时针转动，使接天开关合闸；4．检建时，拨出二次插头并将其扣锁正在脚车上，将断路器脚车移至转运车并锁定.二、变压器温度监视（搞式变压器）：80℃开用第一组强热风机、100℃开用第二组强热风机、130℃超温报警、150℃超温分闸，变压器的温度参数普遍出厂前便设定佳了，不需要变动，正在调试时只需要脚动尝试风机是可能平常处事.安排电压：普遍为±2.5%×2，安排抽头如下图：对付应等第为：抽头号下压侧(V) 矮压侧(V)1---2 9500 (5850) 4002---3 9750 (5700) 4003---4 10000 (6000) 400 （默认）4---5 10250 (6150) 4005---6 10500 (6300) 4003、注意事项：安排变压器之前务必确认接天开关已经接天即正在“合”位，如开关柜无接天开关则起码正在变压器停电5分钟之后举止安排，安排前需对付变压器绕组搁电，搁电导线务必稳当接天.三、呵护值设定由用户提供呵护的一次电流值，如果用户不克不迭提供则按如下决定：过流呵护一次电流：I n*（1.3 ～1.5）/CT（电流互感变比）s（需比上一级下压柜的时间短）速断呵护一次电流：I n*（4～5）/CT（电流互感变比）s整序过流呵护：5A/整序互感变比整序过流呵护延时：5sI n为变压器下压侧额定电流：I n对付于ABB SPAJ-140C继电器设定值为电流互感器二次电流倍数，由于SPAJ-140C只具备二断呵护，所以只设定速断战过流呵护.如电流互感器变比为：N/5，整序电流互感器变比为 50/1，则以上呵护名目设定为：过流呵护I> In*1.3/N过流呵护延时>t 0.3-0.5 s 小于上一级设定速断呵护I》In*4/N速断呵护延时 t》0.04s整序过流呵护 Io>整序过流延时 to> 5 s整序速断呵护 Io整序速断延时 to》 5 s假设变压器的容量为1000KVA，电压为10KV，CT（电流互感变比）为75/5，整序互感变比为50/1通过上头的公式不妨估计出：*。

KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。

KYN28A-12 户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用；并具有对电路进行控制、保护和监测等功能。

开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。

型号说明：功能特点：◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。

◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便；◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。

技术参数：外形尺寸：应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。

※：额定电流达3150A时需配备风冷装置。

使用条件：◆周围空气温度：上限+40℃，下限-15℃，日内平均温度不超过+35℃◆周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

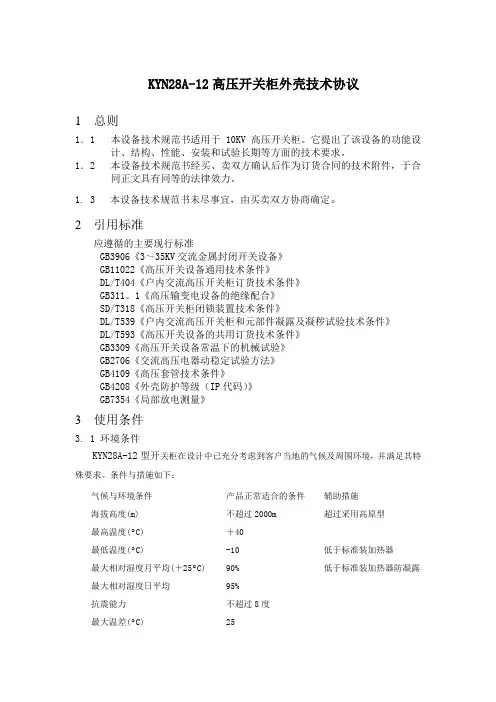

KYN28A-12高压开关柜外壳技术协议1总则1．1本设备技术规范书适用于10KV高压开关柜。

它提出了该设备的功能设计、结构、性能、安装和试验长期等方面的技术要求。

1．2本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，于合同正文具有同等的法律效力。

1. 3 本设备技术规范书未尽事宜，由买卖双方协商确定。

2 引用标准应遵循的主要现行标准GB3906《3～35KV交流金属封闭开关设备》GB11022《高压开关设备通用技术条件》DL/T404《户内交流高压开关柜订货技术条件》GB311。

1《高压输变电设备的绝缘配合》SD/T318《高压开关柜闭锁装置技术条件》DL/T539《户内交流高压开关柜和元部件凝露及凝秽试验技术条件》DL/T593《高压开关设备的共用订货技术条件》GB3309《高压开关设备常温下的机械试验》GB2706《交流高压电器动稳定试验方法》GB4109《高压套管技术条件》GB4208《外壳防护等级（IP代码）》GB7354《局部放电测量》3 使用条件3. 1 环境条件KYN28A-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。

条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -10 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3. 2工程条件3.2.1系统概况系统电压： 10KV系统最高电压： 12KV系统额定频率： 50Hz安装地点：户内污秽等级：Ⅱ级3.2.2其他要求柜内所有设备为加强绝缘型，其泄漏比距应≥2.0cm/KV 3. 3技术参数开关柜基本技术参数额定频率 50 Hz额定电压 12 KV额定电流 630、1250 A工频耐压：42kV/min雷电冲击电压：75kV短时耐受电流：31.5kA/4S额定动力稳定电流：80kA防护等级：IP4X；断路器门打开IP2X绝缘水平：（见表4.1）表4.1开关柜壳体绝缘水平额定电压雷电冲击耐压（峰值）1min工频耐压（有效值）相对地隔离断口间相对地隔离断口间10 75 85 42 484开关柜的设计报告4.1 柜体4.1.1 KYN28-12型开关柜为金属铠装移开式。

KYN28A-12(Z)/T5000-50 产品认证证书
KYN28A-12(Z)/T1250-40 型式试验报告
KYN28A(GZS1)-12(Z)/T3150-40 型式试验报告
KYN28A-12(Z)/T5000-50 型式试验报告
P1.
中压开关设备类
二、结构特点
2.1 结构组成和防护 开关设备由柜体和中置可抽出部件(即手车)两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打
高度B (mm)
2300
分支母线额定电流≤1250， 650 热稳定电流≤31.5kA 宽度A(mm) 分支母线额定电流≤1250， 800 热稳定电流≤40kA
分支母线额定电流≥1600 深度C(mm) 电缆出线
架空进出线
1000 1500 1660
KYN28A-12(Z)(GZS1)开关设备结构图
也可做为高压发电机出口单独使用。在原型KYN28A-12(Z)(GZS1)型开关设备的基础上，我公司自主开 发了KYN28A-12(Z)(NB)型开关设备，体积小、功能全，适用于场地紧凑的环境中使用。
本系列产品具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时 关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能，既可配用我公司开 发研制的ZN63□-12型真空断路路器，又可配用VD4、VB2、3AH等国内外各家厂商的真空断路器,实为 一种性能优越的配电装置。 1.2 标准
7. 电流互感器
8. 接地开关
10.避雷器
11.接地主母线
12.底板
14.接地开关操作机构 15.可抽出式水平隔板 16.加热装置
18.二次插头

KYN28A-12高压开关柜技术规范书一、总则产品概述：KYN28A-12(KYN9000-12）铠装移开式交流金属封闭开关设备（以下简称高压中置式开关柜），是严格按照国标GB3906-91、DL/T404-97和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的，可用于3.6-12KV单母线系统中，作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。

二、KYN28A-12满足的技术条件：2.1满足的工作环境条件1、周围环境温度：最高气温+45℃,最低气温-30℃。

2、年平均温：最高16℃，最低4℃。

3、海拔高度：1600米。

4、相对湿度（25℃）：月平均最高相对湿度51%，年平均相对湿度40%。

5、地震基本烈度：VIII度，水平加速度：0.25g，垂直加速度：0.125g。

6、风向、风速平均风速：2.3m/c 最大风速：18m/s7、污秽等级：III级，爬电比距：≧25mm/kV2.2.KYN28A-12高压开关柜满足的技术条件1、额定电压：12KV2、额定频率：50HZ3、额定绝缘水平：1min工频耐压：42KV。

雷电冲击耐压（峰值）：75KV。

4、4秒热稳定电流（有效值）：25KA、40KA；5、额定动稳定电流：63KA、100KA；6、额定短路开断电流：63KA、100KA；7、额定关合定电流（峰值）：63KA、100KA;8、防护等级：外壳为IP4X，断路器室门打开为IP2X。

9、分、合闸机构和辅助回路的额定电压：DC220V。

10、断路器开断短路电流次数不小于50次。

11、操作机构为电动机储能弹簧式12、高压开关柜额定绝缘水平符合下表规定（单位：KV)13、柜内电器设备绝缘爬距：2.5cm/KV14、高压开关柜的结构完全能保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。

15、高压开关柜中各组件及导体连接处，考虑高温期间不会超出标准规定的温度。

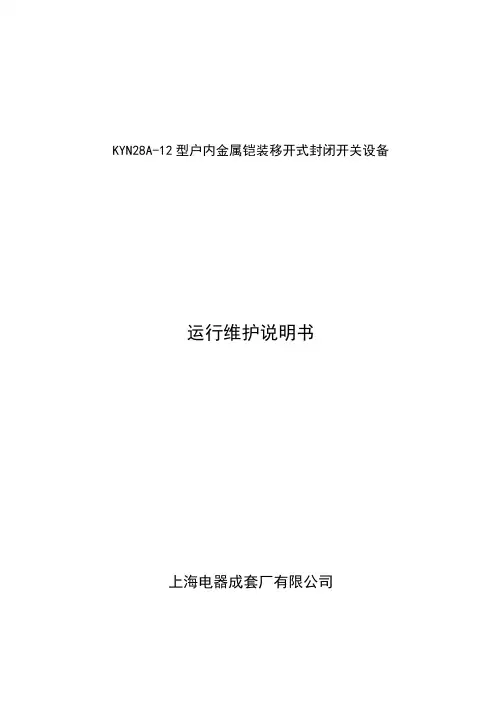

KYN28A-12型户内金属铠装移开式封闭开关设备运行维护说明书上海电器成套厂有限公司1 概述KYN28A-12型户内金属铠装移开式封闭开关设备（以下简称开关设备）符合GB3906《3.6～40.5kv交流金属封闭开关设备和控制设备》，DL/404 《户内交流高压开关柜订货协议技术条件》等标准；，开关柜系三相交流额定电压3～12KV 、频率50Hz单母线及单母线分段系统的成套装置。

主要用于发电厂、工矿企事业配电、电力系统的二次变电所的受电、以及给中小型发电机送电、大型高压电动机起动等，实行控制、保护与监测。

可配用VS1、eVB 或 VD4真空断路器，具有五防联锁功能。

是一种可靠性高、性能优越的配电装置。

1.1 使用环境条件1.1.1 正常使用条件a)周围空气温度不超过+45℃，且在24h内测得的平均值不超过35℃。

最低周围空气温度不低于-5℃。

b)海拔不超过1000m。

c)周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸气或盐雾的污染。

d)在24h内测得的相对湿度的平均值不超过95%，月相对湿度平均值不超过90%。

e）地震烈度：7度f)来自开关设备外部的振动或地动是可以忽略的。

1.2 外形尺寸和重量外形尺寸和重量见图1、表1图1外形尺寸表1 外形尺寸和重量2 开关柜主要额定参数a.额定电压(kV)：12b.系统电压(kV)：6.6c.额定频率：50Hzd. 額定电流(A)： 1250e. 額定短时耐受电流(kA)：40f. 額定峰值耐受电流(kA)：100g. 額定短路持续时间为：4sh. 额定绝缘水平：（不包括电压互感器、避雷器等额定电压6.6 kV部件）主回路1min工频耐压(kV)：42雷电冲击耐压(kV)：753 结构（图2）开关设备由柜体和中置式可移开部件（即手车）两大部分组成，见图2。

柜体分成四个单独的隔室，外壳防护等级为IP4X。

具有电缆进出线、架空进出线及其它功能方案。

开关设备可以从正面进行安装调试和维护，因此能靠墙安装或背靠背双重排列。

KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。

开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。

2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。

环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。

注：1、电流互感器的短路容量应单独考虑； 2、ZN63A-12技术参数详见本公司相应样本。
P5.
中压开关设备类
5 结构形式
开关设备由柜体和中置可抽了部件 (即手车) 两大部分组成。柜体分四个单独的隔室，外壳防护等级 为IP4X，各小室外间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方 案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因 此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
钢铁冶金
上海宝钢集团 中国首钢集团 马鞍山钢铁集团 天津钢铁有限公司 江苏南京钢铁集团公司
配电系统
山西阳城电厂 西电东送贵州黔北电厂 西电东送云南滇东电厂 国电河北龙山发电厂
交通运输
首都国际机场 北京地铁 上海、天津铁路局 广州铁路集团公司 京沪、京九、兰新、郑徐、 浙赣铁路电气化工程
广电科研
国家广播电视总局 中央电视台 中央电视塔电力系统 新华社 钓鱼台国宾馆 中国原子能科学院
KYN28A-12(Z)系列
铠装移开式交流金属封闭开关设备
2011-037CN0809
一、质量保证
中压开关设备类
KYN28A-12(Z)系列铠装移开式交流金属封闭开关设备
KYN28A-12(Z)/T1250-31.5 产品认证证书
KYN28A(GZS1)-12(Z)/T3150-40 产品认证证书
1
3
1 2 3
7 产品安装、地基图
7.1 KYN28A-12(Z)(GZS1)开关设备
N
1 23
1 1 3
11 22
3
2
2 4

KYN28A-12 技术性能详细描述一、概述及用途：KYN28A-12型户内金属铠装式开关柜是中置式组装结构，系我公司吸收消化德国西门子、瑞士ABB技术加以国产化的高新技术产品，该产品设计起点高、技术含量高、可靠性高。

适用与3.6～12KV三相交流50HZ电网，作为接受和分配电能之用。

并具有对电路实行控制、监测和保护的功能。

二、使用环境：周围空气温度： +40℃ -15℃相对湿度；日平均不大于95% 月平均不大于90%海拔高度：不超过1000m, 凡海拔超过1000m的地方，按JB/Z102-72“高压电器使用于高海拔地区的技术要求”规定处理。

地震烈度：不超过8度使用场合：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合三、开关柜主要技术参数：四、产品结构特点：1、开关柜的外壳均由进口敷铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、抗腐蚀性强及抗氧化作用。

能确保不致因主电路短路时电动力及热效应引起柜体的变形及损坏。

柜门使用2mm的冷轧钢板冲压而成，并经塑粉静电涂覆高温固化处理。

内外表面不侧目、不反光且美观大方，柜门颜色按用户指定要求。

机械联锁部分经酸洗、磷化钝化、热镀锌等表面处理工艺，确保设备寿命期内不会生锈。

开关柜的外壳防护等级≥IP4X、面板打开后内部防护等级≥IP2X。

2、开关柜内根据功能不同分为继电器仪表室、断路器室、母线室、电缆室。

各隔室间防护等级都达到IP2X，除继电器室外，其它三室都分别有泄压通道。

由于采用了中置式形式，电缆室位置大大增加，因此设备可接多根电缆。

2.1、继电器仪表室：仪表室内可安装继电器保护元件、仪表、带电监察指示器以及特殊要求的二次设备。

控制线路敷设在足够空间的线槽内，并有金属盖板，左侧线槽是为控制小母线的引进和引出预留的，开关柜自身的二次线敷设在右侧，仪表隔室的侧板上还留有小母线穿越孔位以便施工。

2.2、断路器室：开关柜断路器手车位于柜正面中部的手车隔室内，在断路器隔室内安装了特定的导轨，供断路器手车通过可旋转的丝杆螺母摇进机构在隔离滑行与固定。

KYN28A-12⾼压开关柜操作及参数整定KYN28A-12⾼压开关柜操作及参数整定调试部张伟⼀、KYN28A-12 户内交流⾦属铠装抽出式开关柜主要⼀次器件：⾼压真空断路器（⼿车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指⽰器、接地开关、避雷器等。

电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器1）通电前准备⼯作1、先对做好⾼压头⼦的⾼压线进⾏耐压试验，在试验完成后按规范接好线2、检查接线是否符合规范，⾼压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地，不能是只把地线接到⾼压柜或变压器外壳上4、测量接⼊电压互感器的三相电阻阻值是否正常，三相之中是否有接地现象5、按图纸检查控制线路是否正确，重点注意⾼压变压器的超温跳闸信号是否接到⾼压柜中6、断开控制空开，待上电检查电压⽆误再合上2）送电、断电、检修操作步骤：送电操作（关柜门→分接地开关→断路器⾄⼯作位置→合断路器）1．将断路器⼿车从转运车上移⾄柜内，即处于实验断开位置；2．将⼆次插头插好，此时可对断路器进⾏操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插⼊接地开关操作⼿柄逆时针旋转，分断接地开关；5．抽出接地开关操作⼿柄，操作⼝封⽚弹起封闭接地开关操作孔；6. 此时先不要接通主回路，先操作⾯板上“分合闸控制”开关进⾏合闸，测试所有“紧停”按钮，分闸开关及变压器超温跳闸是否正常；7．插⼊断路器⼿车摇把，顺时针旋转摇把直⾄到位，此时主回路接通，断路器⼿车处于⼯作位置；8．操作⾯板上“分合闸控制”开关进⾏合闸操作。

（若未储能则将储能开关旋“⾃动”位置，先储能后合闸操作；合闸操作后⾃动储能）9．在断路器合闸后让变压器通电5分钟，然后操作⾯板上的“分合闸控制”开关进⾏分闸，让变压器断电5分钟10. 重复步骤9让变压器反复通断电3次。

断电、检修操作（分断路器→断路器⾄实验位置→合接地开关→开柜门）1．操作⾯板上“分合闸控制”开关，使断路器分闸；2．插⼊断路器⼿车摇把，逆时针旋转摇把使断路器⼿车退⾄试验位置，此时主回路断开，活门关闭；3．压下接地开关操作⼝封⽚，插⼊接地开关操作⼿柄顺时针旋转，使接地开关合闸；4．检修时，拨出⼆次插头并将其扣锁在⼿车上，将断路器⼿车移⾄转运车并锁定。

作业指导书Βιβλιοθήκη STDQ.QMS-37.519
备集团有限公司
KYN28A-12 铠装移开式交流金属封闭开关设备
版本：A0 共 25 页 第9页
6.2
触头盒、接地开关及联锁（见图 5） 分为 5 个工步
触头盒
导轨及联锁 触头盒、 接地 开关及联锁 标准车进柜检查 导轨、活门及接地联锁
活门机构
中隔板
接地联锁
作业指导书
KYN28A-12 铠装移开式交流金属封闭开关设备
KYN28A-12 铠装移开式交流金属封闭开关设备
装配作业指导书
文件编号：STDQ.QMS-37.519 版本编号：A0 编 审 制： 批：
受控状态：
法 探 生 究 研 际 身 自 思 真 认 神 精 标 新 会 领 刻 深 论 理 育 教 的 关 有 习 学 复 反 我 ， 来 以 革 改 程 课 施 实 从
4.3.1 借阅装配所需的零部件图纸及装配工艺流程，严格按图纸、按工艺、按标 准装配。 4.3.2 装配过程中严禁配焊、配钻、严禁使用锉刀。不合格的零部件须拒绝装配， 并退回库房，进行隔离，作报废处理； 4.3.3 装配流程的每一工序应固定专人装配;
法 探 生 究 研 际 身 自 思 真 认 神 精 标 新 会 领 刻 深 论 理 育 教 的 关 有 习 学 复 反 我 ， 来 以 革 改 程 课 施 实 从
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
安徽索特电气设
法 探 生 究 研 际 身 自 思 真 认 神 精 标 新 会 领 刻 深 论 理 育 教 的 关 有 习 学 复 反 我 ， 来 以 革 改 程 课 施 实 从

北京华东电气股份有限公司KYN28A-12交流金属封闭开关设备安装使用说明书1 概述KYN28A-12交流金属封闭开关设备和控制设备(以下简称开关柜)，是我公司根据市场需要开发的新产品，产品符合EJ/T1134、IEC298以及GB3906等标准的要求。

KYN28A-12开关柜适用于输变电系统变电所的受配电、工矿企业事业配电等场合。

实行控制、保护和监测。

2 型号含义K Y N 28A —12额定电压（kV）设计序号户内型移开式金属铠装封闭开关设备3正常使用条件a) 周围空气温度上限为+40°，下限为－5℃。

日平均最高温度不高于35℃，年平均温度不高于25 C。

b)海拔不超过1000m。

c)空气相对湿度:不大于90%（25°C）。

d)40年辐照累积剂量：≤1×102 Gy（含10%裕度）。

e)压力：常压。

f)机械振动：无振动源。

4 产品主要技参数开关柜主要技术参数（表1）表15 结构概述KYN28A-12开关柜为户内交流金属封闭开关设备和控制设备，其总体结构如图，图1表示单层柜的内部结构图。

开关设备主要由两大部分组成：即柜体和可移开部件手车。

手车有断路器车、隔离车、电压互感器车和供检修用的接地开关手车、量电手车。

5.1 柜体柜体采用敷铝锌钢板经多重折弯螺栓联接组装而成。

整个柜体的体积小，结构紧凑、牢固，从功能上分，它可以分为母线室、断路器室、二次仪表室和电缆室，各室之间均采用金属隔板。

各隔室之间的防护等级达到IP2X，在检修时能有效保证人身安全。

除二次仪表室外,各室均设有独立的通向柜顶的压力释放通道,当柜内出现内部故障时,柜顶的盖板将自动打开,使高温、高压气体定向排出柜外。

母线室位于柜体的后上部，绝缘套管将相邻开关柜隔离，二次仪表室位于柜体前上部，内装保护继电器和各种表计。

一次功能单元室位于柜体的前中部，主要用于安装断路器手车。

电缆室位于柜体的后下部，内装电流互感器、避雷器及电缆。

金属铠装移开式开关柜产品知识KYN28A-12型户内金属铠装抽出式开关设备（以下简称开关设备），系3.6-23kV三相交流50Hz单母线及单母分段系统的成套配电装置，主要用于发电厂、中小型发电机送电，工矿企事业配电以及电业系统的二次变电所的受电，送电及大型高压电动机起动等，实行控制保护、监测之用，本开关设备满足IEC298、GB3906等标准要求，除可配用与之配套的国产VS1型真空断路器外，还可配用ABB公司的VD4或盈照VEJ真空断路器，是一种性能优越，运行安全可靠的配电装置。

使用环境1.环境温度，上限+40℃，下限-10℃（允许-30℃时储运）；2.海波高度：不大于1000m;3.空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2*10Mpa，月平均值不大于1.8*10Mpa；在高湿度期内温度急降时，可能凝露；4.地震烈度不超过8度；5.没有火灾，爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

当使用环境条件与上述不同时，由用户与制造厂协商。

结构特点柜体为铠装式结构，采用中置式布置，分为断路器手车室，主母线室、电缆室和继电器仪表室，为使柜体具有承受内部故障电弧的能力，除继电器室外，各功能隔室均设有排气通道和泄压窗。

开关设备的外壳选用进口敷铝锌薄钢板经数控机床加工，并采用双重折边工艺制成，这样使整个柜体不仅具有精度高，很强的抗腐蚀与抗氧化作用，并且柜体机械强度高、外形美观、交货便捷。

开关设备内装有安全可靠的连锁装置，完全满足“五防”闭锁要求。

在断路器室的水平隔板上装有埋伏式接地触头，手车的接地铜排置于底盘车的底部，接触均匀良好，在试验位置到工作位置的整个过程中，手车架一直处于良好的接地状态，热稳定性能高，达到31.5Ka/4S。

手车在断路器室两侧的导轨中滑动和工作，互换性能好，手车在工作位置与试验位置之间的移动，采用丝杆推进机构，进出操作非常轻松可靠，当手车移动至试验位置及以外时，活门自动关闭，确保操作人员的安全。

第30卷 2008年1月 湖州师范学院学报Jo ur nal of Huzhou Teache rs College Vol.30J an.,2008KYN28A 212高压开关柜操作和试验中存在的问题及改进措施3赵　俊(德清县供电局,浙江德清313200)摘　要:KY N28A 212高压开关柜以结构紧凑,便于快速处理故障;封闭性好,“五防”功能齐全,运行安全可靠等众多优点而备受用户欢迎.但由于受开关柜的结构及部分元器件工艺水平所限,其在开关柜内电缆头验电、试验中二次插头、接地闸刀操作孔活门闭锁电磁铁等方面还存在一些需要改进的问题.关键词:KY N28A 212高压开关柜;操作与试验;存在的问题;改进措施中图分类号:TM643文献标识码:A 文章编号:100921734(2008)S0200722030　引言KY N28A 212高压开关柜书面名称为铠装移开式交流金属封闭开关设备,它的整体由柜体和中置式可抽出部件(即手车)两大部分组成,又俗称中置柜.其以结构紧凑,便于快速处理故障;封闭性好,“五防”功能齐全,运行安全可靠等众多优点而备受用户欢迎.但由于开关柜的结构及部分元器件工艺水平所限,导致在操作和试验的过程中也存在一些问题.1　开关柜内电缆头验电方面《安规》中规定,保证安全的技术措施为停电、验电、挂接地线,装设标示牌.挂接地线(或合接地闸刀)之前必须使用相应电压等级且合格的验电笔验电,当验明设备确无电压后,方能挂接地线(或合接地闸刀).1.1　现状及存在问题德清县供电局倒闸操作典型票中对KY N28A 212高压开关柜接地闸刀的操作进行了规定:验明线路确无电压后再合上接地闸刀.KY N28A 212高压开关柜的封闭性要求,对线路的验电操作必须在打开开关柜下柜门后才能进行.但实际上,由于KY N28A 212高压开关柜带有的防触电闭锁性能,所以只有在合上接地闸刀后,才能打开开关柜下柜门.因此当开关由运行改线路检修(或开关及线路检修)的时候,运行人员无法直接使用验电笔对出线电缆头进行验电.经了解,目前德清县供电局运行人员在进行合接地闸刀的操作之前,判断线路侧不带电的方法是:开关手车处于试验位置或检修位置;线路带电显示器的指示灯不亮.如果同时满足这两个条件,则认为线路无电,可以合上接地闸刀.这种操作方式存在较大的安全隐患,特别是当前10kV 电网中联络线路较多,假如带电显示器损坏,那么按照目前的操作方法,联络线路将可能出现带电合接地闸刀的严重后果.而实际上,这种操作方式在《安规》中被定义为间接验电方式.间接验电方式只适用于330kV 及以上电气设备的验电.因此,对于10kV 电气设备,应该做到用验电笔直接验电.带电显示器只能是一种提示性质的措施,不能完全依赖它来判断设备是否有电.1.2　改进措施目前KYN28A 212高压开关柜柜门的闭锁采用的是机械闭锁,当接地闸刀合上后,下柜门才能打开.3收稿日期225作者简介赵俊,助理工程师,从事电网检修和试验研究:2007122:.其实,完全可以拆除现有的机械闭锁装置,采用电磁锁闭锁来代替机械闭锁.电磁锁电源采至交流照明电源,并在电源回路中串入线路带电显示器接点.当线路带电时,带电显示器接点断开,电磁锁不能励磁,从而闭锁下柜门不能打开;当线路停电时,带电显示器接点闭合,电磁锁励磁,从而可以打开下柜门进行验电(具体参见图1、图2).此种改进利用现有条件,不需要做较大的改动,可实施性强,而且满足设备的“防误”要求.线路停电后,可以打开下柜门将验电笔伸进下柜内对出线电缆头进行验电,废弃了以前那种不直接验电的操作方式,充分防止了带电合接地闸刀的可能性.2　试验中二次插头方面2.1　现状及存在问题根据规程规定,高压电气设备要定期进行预防性试验.KYN28A 212高压开关柜进行开关大修的时候,运行人员根据要求把开关手车拉至柜外,并关上开关柜中柜门.此时,中柜内上静触头是直接从10kV 母线引下,处于带电状态.因此,从防止人员触电角度考虑,工作时中柜门一般都不得打开,工作票的安全措施里一般也要求在中柜门上挂“止步,高压危险”标示牌.而开关大修工作时,需要把手车开关的二次插头与开关柜中柜内的二次插头插在一起,从而接通开关操控系统进行试验.经调查,目前检修人员主要采取两种方式实现手车二次插头与开关柜内二次插头的连接:一种方式是打开中柜门把开关手车推入到开关试验位置,直接连接二次插头;第二种方式是使用专用的连接插头,在开关手车不推入开关柜内的情况下,连接开关手车和开关柜内的二次插头,此时开关柜中柜门不能关上.以上两种方式都存在一定的安全隐患:第一种方式是把开关手车推入到开关试验位置,此时设备已经由开关及线路检修状态改变为线路检修状态,暂不论设备运行方式被改变是不是符合规定,开关手车推至试验位置后,开关手车触头靠柜内带电静触头较近,而且在做开关机械特性的试验时,开关触头上都夹有试验短接线,不能排除如果柜内静触头封板在没有可靠封闭的情况下引起放电的情况.第二种方式是使用专用连接插头,开关手车可以不用推进开关柜内,避免了第一种方式中可能出现的不安全因素,此方式在目前试验中被广泛使用.但是此方式使得开关柜中柜门被打开,而且不能保证可靠关住,与安全措施中“在开关柜中柜门挂‘止步,高压危险’标示牌”的措施不符合,而实际上由于中柜内静触头带电,虽然有封板隔住,但是由于中柜不一定能关住,有可能造成检修人员碰及中柜内带电设备的隐患.2.2　改进措施仔细研究KYN28A 212高压开关柜,可以看到在中柜的柜门上有一个观察开关分合闸及储能指示的观察窗.目前此观察窗是固定死了,可以把该观察窗改进为外开的活动窗,活动窗的开关装于中柜门内侧,只有当开启中柜门后,才能从内侧打开该活动窗当开关检修时,检修人员打开中柜门后再打开活动窗,把专用连接插头通过活动窗插入中柜内二次插头,然后再锁住中柜门这样就能做到把带电部分通过中柜门与检修人员完全隔离开来,既不影响开关柜整体布局及美观,又给检修工作带来了安全保障372008年 赵俊:KYN28A 212高压开关柜操作和试验中存在的问题及改进措施...3　接地闸刀操作孔活门闭锁电磁铁方面3.1　现状及存在问题KY N28A 212高压开关柜中,防止带电合接地闸刀的措施是由接地闸刀操作孔活门来实现闭锁的.接地闸刀操作孔的活门通过机械和电气联锁来实现打开或关闭.当开关手车处于运行(或热备用)位置时,此时开关手车通过机械连杆直接闭锁了接地闸刀操作孔活门,使得不能插入操作手柄来操作接地闸刀;当开关手车处于冷备用(或检修)位置,开关手车对活门的机械闭锁失去作用,同时在线路不带电的情况下,带电显示器接点闭合接通电磁铁回路,电磁铁励磁后接地闸刀操作孔活门可以打开,从而可以对接地闸刀进行操作.KYN28A 212高压开关柜在由开关运行改线路检修(或开关及线路检修)的操作过程中,常常发生这样一种情况:当开关手车已经拉至冷备用(或检修)位置,同时在经过验电线路侧确无电压的情况下,接地闸刀操作孔活门仍然不能打开,从而不能进行合接地闸刀的操作.此时操作人员只有使用紧急解锁工具打开下柜门,采用人工挂设接地线的方式来完成线路检修状态.这种做法使得操作过程复杂化,增加了操作时间.研究操作中发生的这种情况,可以发现造成接地闸刀操作孔活门不能打开的原因主要有三个:一是由于开关手车操作不到位(未到冷备用位置或检修位置);二是活门闭锁电磁铁损坏;三是活门本身存在机械卡涩.德清县供电局运行人员在操作时发生的不能打开活门的情况,基本上都是因为活门闭锁电磁铁损坏造成,而检修发现造成电磁铁损坏的主要原因是电磁铁内部线圈发热烧坏.当开关柜处于线路检修(或开关及线路检修)时,带电显示器常开接点导通,从而接通活门闭锁电磁铁电源,使电磁铁励磁.一般情况下,检修工作需要将设备保持线路检修(或开关及线路检修)几个小时,集中检修时甚至要几天时间,因此活门闭锁电磁铁几个小时或几天处于励磁状态,电磁铁内部线圈长时间通电而发热烧毁.3.2　改进措施要从根本上解决电磁铁损坏的问题,就是要尽量减少电磁铁通电时间,同时又不增加运行人员的操作难度.操作中,可以在现有的电磁铁励磁回路中,加入一个小按钮开关,并去掉原来电路中的交直转换模块(此模块的功能是使电磁铁在励磁时不发出声响),电磁铁线圈是交直两用线圈,可以不用更换(具体参见图3).图3　接地闸刀操作孔活门闭锁电磁铁改进前后对比示意图此小按钮开关可以安装在接地闸刀操作孔旁边,在操作接地闸刀前,按下小按钮使电磁铁励磁来解除对接地闸刀活门的闭锁,活门打开插入接地闸刀操作手柄后,便可以放开小按钮,此时既可以操作接地闸刀,又可以切断电磁铁电源,从而达到“一举两得”的效果.另外,当按下小按钮时,电磁铁交流励磁发出声响,可以提示操作人员电磁铁情况正常,从而防止在操作过程中由于活门本身卡涩而误判断为电磁铁损坏的问题.4　结论开关设备是组成电力系统的重要部分,对开关设备科学、安全地操作和试验关系到设备的安全、人身的安全、电网的安全.随着KY N28A 212高压开关柜在10kV 电力系统中的大量使用,新的问题仍将不断出现,只有及时对出现的问题加以改进和完善,才能保证电力系统的安全稳定运行47湖州师范学院学报 第30卷.。
