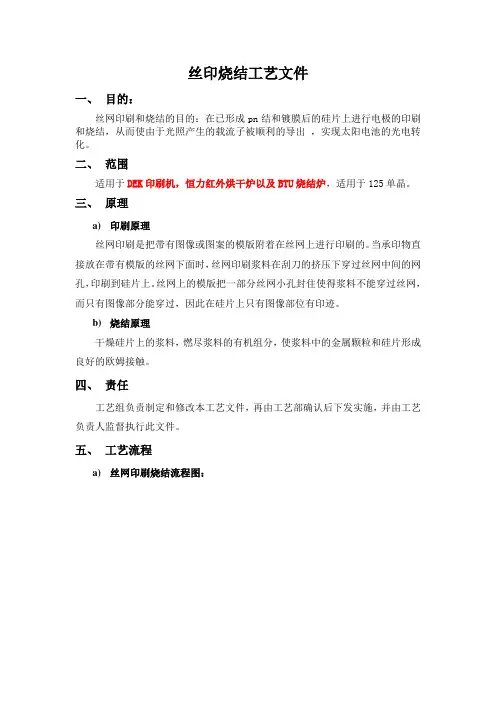

丝印烧结工艺文件一、目的：丝网印刷和烧结的目的：在已形成pn结和镀膜后的硅片上进行电极的印刷和烧结，从而使由于光照产生的载流子被顺利的导出，实现太阳电池的光电转化。
二、范围适用于DEK印刷机，恒力红外烘干炉以及BTU烧结炉，适用于125单晶。
三、原理a)印刷原理丝网印刷是把带有图像或图案的模版附着在丝网上进行印刷的。
当承印物直接放在带有模版的丝网下面时，丝网印刷浆料在刮刀的挤压下穿过丝网中间的网孔，印刷到硅片上。
丝网上的模版把一部分丝网小孔封住使得浆料不能穿过丝网，而只有图像部分能穿过，因此在硅片上只有图像部位有印迹。
b)烧结原理干燥硅片上的浆料，燃尽浆料的有机组分，使浆料中的金属颗粒和硅片形成良好的欧姆接触。
四、责任工艺组负责制定和修改本工艺文件，再由工艺部确认后下发实施，并由工艺负责人监督执行此文件。
五、工艺流程a)丝网印刷烧结流程图：b)印刷工艺参数参数的调整以图形完整、线条饱满、印刷浆料重量适当为基准。
印刷一般参数备注：印刷时可根据实际印刷情况，在范围内作出参数调整，以保证印刷质量，此项工作由工艺员由实际情况，来确定调整数值，并做调整记录。
c)烘干工艺参数烘箱参数设置备注：烘干时可根据实际烘干情况，在范围内作出参数调整，以保证烘干质量，此项工作由工艺员由实际情况，来确定调整数值，并做调整记录。
d)烧结工艺参数网带速度5500mm/min：温度设置表备注：烧结炉必须根据实际情况，在范围内作出参数调整，以保证烧结质量，此项工作由工艺员由实际情况，来确定调整数值，并做调整记录。
六、网版：1、网版使用规范：a)网版使用前使用张力计测试网版张力，张力低于18N则不能用于生产；b)网版使用时轻拿轻放，避免与尖锐物品接触，印刷时铲浆料也要轻，避免铲刀划破网版。
c)印刷时保证盖板关闭，减少灰尘进入网版d)印刷机上干燥的浆料不可在印刷时清理，防止成块的浆料掉落堵塞网版。
e)使用完毕后，用铲刀小心清理网版上的浆料，并且用酒精冲洗网版，确保没有网眼被堵塞后用干燥的无尘布擦干。
太阳能电池片工艺流程及原理一、简介太阳能电池片，作为太阳能光伏发电系统的核心组成部分，能够将太阳能转换为直流电能。
其工艺流程涉及多个复杂步骤，每个步骤都对最终的性能和效率有着重要影响。
了解太阳能电池片的工艺流程及工作原理，有助于更好地优化生产过程，提高光电转换效率。
二、太阳能电池片工艺流程1.硅片准备：首先，通过切割硅锭得到硅片，并进行清洗，去除表面的杂质和尘埃。
硅片的品质和厚度对电池片的性能有着至关重要的影响。
2.磷掺杂：在硅片上施加磷元素，通过扩散技术将磷元素掺入硅片中，形成n型半导体。
磷的掺杂浓度决定了电池片的导电性能。
3.镀膜：在硅片表面镀上一层减反射膜，以减少表面反射，提高光吸收效率。
常用的减反射膜材料包括二氧化硅和氮化硅。
4.印刷电极：使用丝网印刷技术在硅片背面印刷电极，并烘干。
电极的形状和尺寸影响电池片的电流收集能力。
5.烧结：通过高温烧结使电极材料与硅片紧密结合，提高电极的导电性能。
6.测试和分选：对电池片进行电性能测试，并根据测试结果进行分选。
合格的电池片进入下一道工序，不合格的则进行回收处理。
7.包装：将合格的电池片进行包装，以保护其在运输和存储过程中的性能。
包装材料一般选用防潮、防震的材料。
三、工作原理太阳能电池片的工作原理基于光伏效应，即光子照射到半导体材料上时，光子能量使电子从束缚状态进入自由状态，从而产生电流。
具体来说，当太阳光照射到硅片上时，光子能量激发硅中的电子，使电子从价带跃迁到导带，从而在价带和导带之间产生电子-空穴对。
在电场的作用下，电子和空穴分别向电池片的负极和正极移动，形成光生电流。
此时，如果将电池片的正负极短路，则会有电流流过电路，从而实现光电转换。
四、发展趋势随着技术的不断进步和应用需求的增长，太阳能电池片的发展趋势主要体现在以下几个方面：1.高效率：通过改进生产工艺、研发新型材料和优化电池结构，不断提高太阳能电池的光电转换效率，以满足日益增长的能源需求。

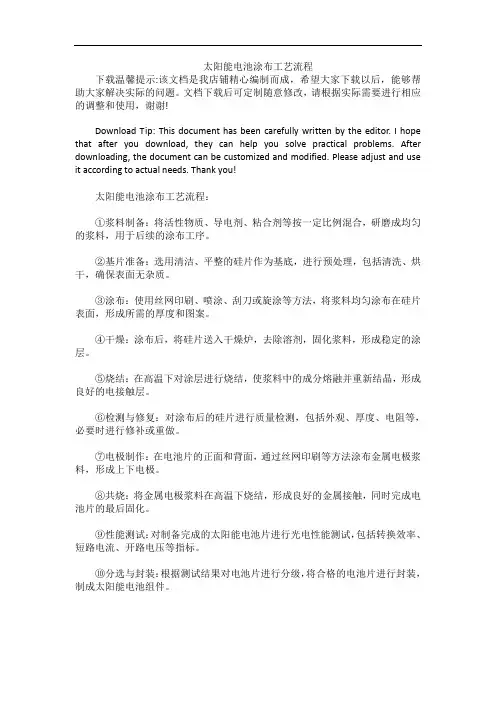

太阳能电池涂布工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!太阳能电池涂布工艺流程：①浆料制备：将活性物质、导电剂、粘合剂等按一定比例混合，研磨成均匀的浆料，用于后续的涂布工序。
②基片准备：选用清洁、平整的硅片作为基底，进行预处理，包括清洗、烘干，确保表面无杂质。
③涂布：使用丝网印刷、喷涂、刮刀或旋涂等方法，将浆料均匀涂布在硅片表面，形成所需的厚度和图案。
④干燥：涂布后，将硅片送入干燥炉，去除溶剂，固化浆料，形成稳定的涂层。
⑤烧结：在高温下对涂层进行烧结，使浆料中的成分熔融并重新结晶，形成良好的电接触层。
⑥检测与修复：对涂布后的硅片进行质量检测，包括外观、厚度、电阻等，必要时进行修补或重做。
⑦电极制作：在电池片的正面和背面，通过丝网印刷等方法涂布金属电极浆料，形成上下电极。
⑧共烧：将金属电极浆料在高温下烧结，形成良好的金属接触，同时完成电池片的最后固化。
⑨性能测试：对制备完成的太阳能电池片进行光电性能测试，包括转换效率、短路电流、开路电压等指标。
⑩分选与封装：根据测试结果对电池片进行分级，将合格的电池片进行封装，制成太阳能电池组件。
